이번에 리뷰할 제품 라이젠 4세대 비미어 프로세서에 최적화된 하이엔드 라인의  ASUS ROG STRIX X570-F GAMING 메인보드입니다.



AMD 프로세서를 지원하는 메인보드 중 최상의 칩셋인 X570과 ROG 감성이 더해진 ROG STRIX X570-F GAMING 메인보드는 PCIe 4.0 x4를 지원하는 제품으로 최근에 부상하고 있는 PCIe 4.0을 지원하는 M.2 SSD 조합으로 좋은 성능을 보여주는 메인보드인데요.



리뷰를 통해 자세히 살펴보도록 하겠습니다.



리뷰~ Start!!





    패키지 & 스펙 정보

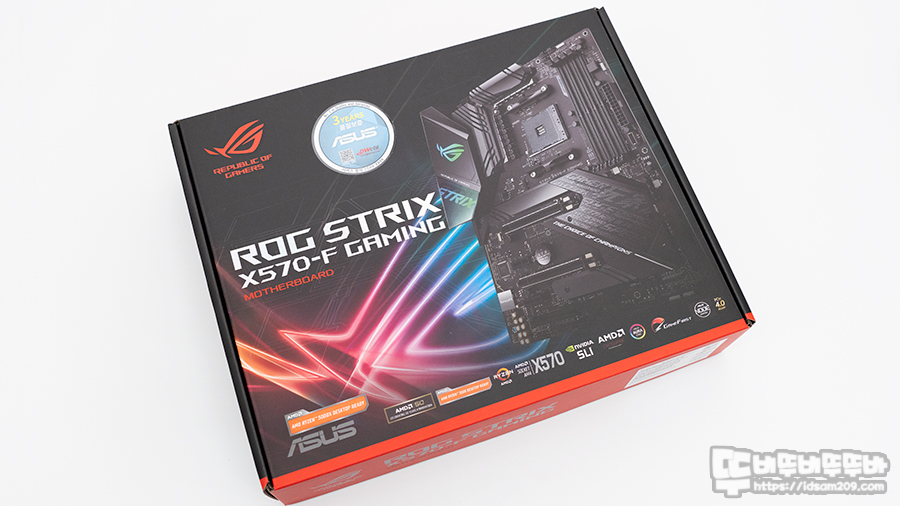

ASUS ROG STRIX X570-F GAMING 메인보드 패키지에는 제품의 다양한 정보를 확인할 수 있는데요.

포인트 특징을 살펴보면...

먼저 ROG 로고와 모델명 그리고 3년 품질보증을 하는 유통사 스티커를 확인할 수 있으며 해당 제품은 대원씨티에스가 유통합니다.

라이젠 3000, 5000 시리즈 지원, X570 칩셋 사용, 듀얼 VGA 구성인 nVIDIA의 SLI, AMD의 CrossFire 지원, AURA Sync, PCIe 4.0 지원 등의 대표적인 기능을 확인할 수 있네요.

패키지 측면에 ROG 감성의 로고와 모델명 인쇄 모습.

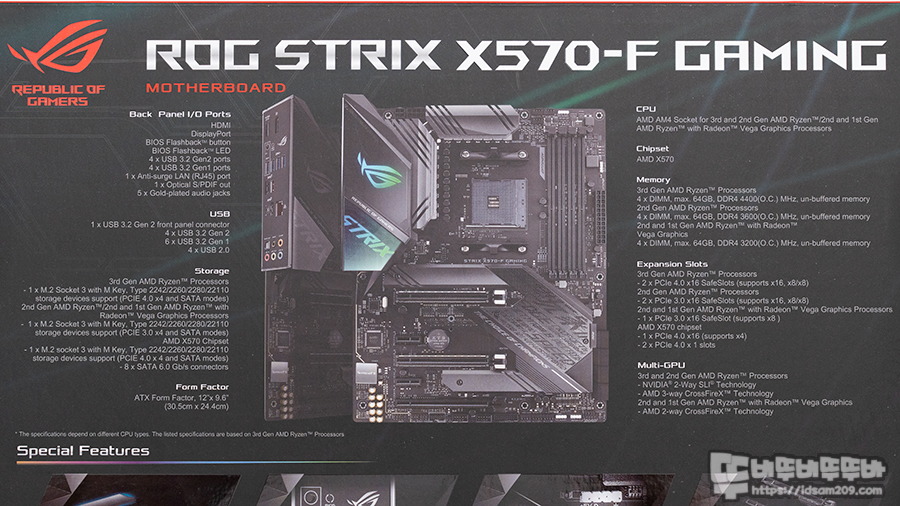

패키지 뒷면에 스펙 정보를 살펴보면

AM4 소켓 / 칩셋 X570 / 폼팩터 ATX / 라이젠 3000, 5000 CPU 지원 / DDR4 메모리 슬롯당 32GB 최대 128GB 지원 / 메모리 클럭 최대 4400(O.C) 지원 / SATA 포트 6개 / PCIe 4.0 M.2 슬롯 2개 / SupremeFX8 사운드 / Intel® I211-AT Gigabit LAN 등의 내용을 확인할 수 있습니다.

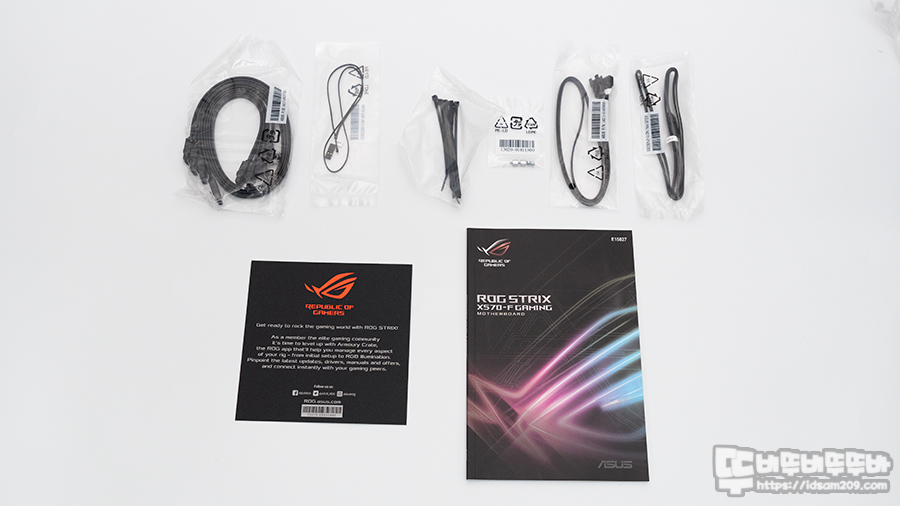

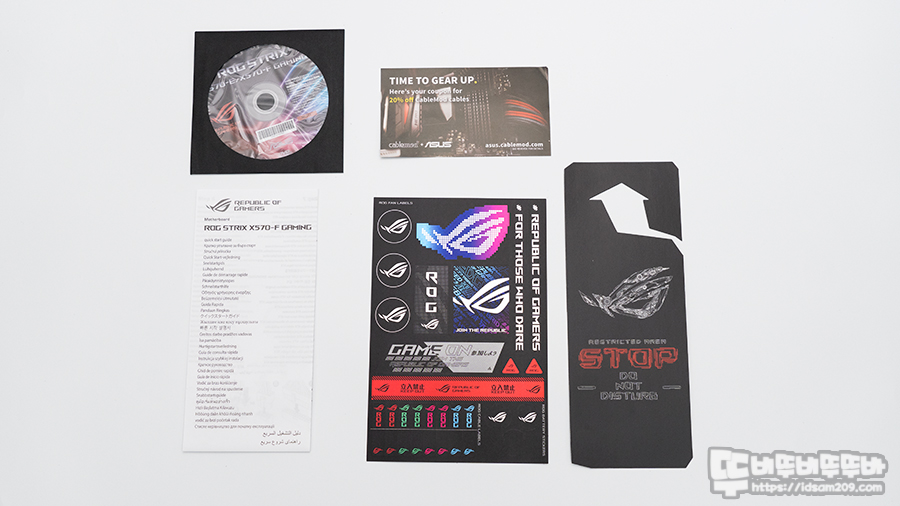

제품은 SATA 6GB/s 케이블 4개, 온도센서 케이블, 케이블 타이, M.2 고정나사, ARGB LED 확장 케이블, RGB 연장선(80Cm), ROG 감사카드, 매뉴얼, 소프트웨어 DVD, ROG STRIX 스티커, STRIX 도어 행거 등 프리미엄에 걸맞은 풍성한 구성품을 제공합니다.







    제품 살펴보기

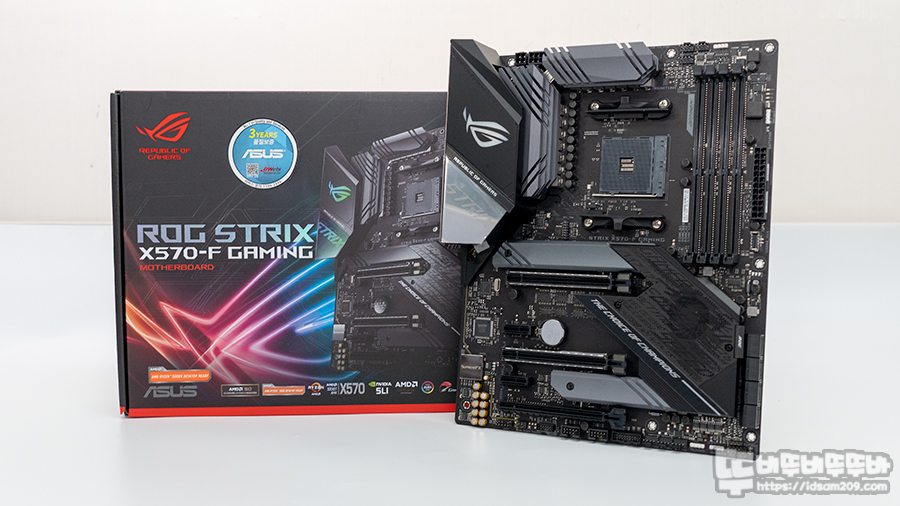

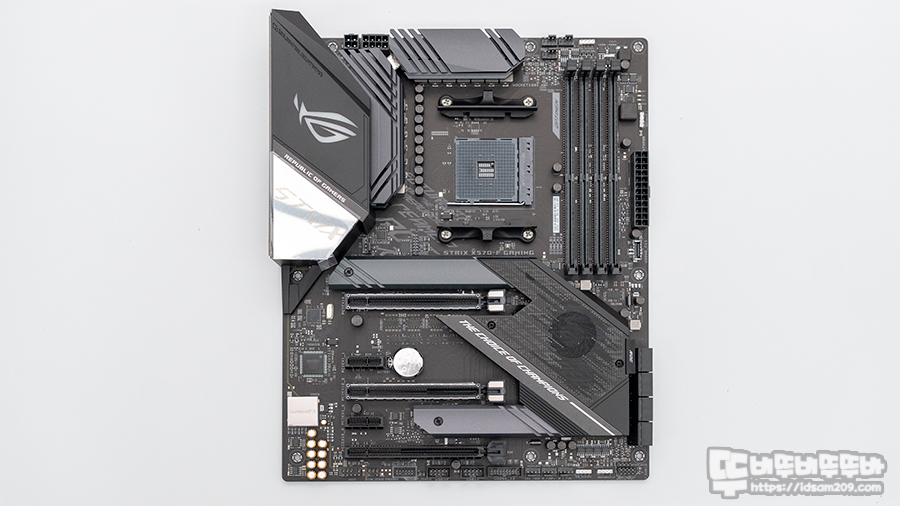

에이수스 ROG STRIX X570-F GAMING 마더보드 레이아웃을 살펴보면 AM4 CPU 소켓과 두툼함 전원부 히트싱크, 4개의 메모리 슬롯 PCI-E 슬롯과 2개의 M.2 히트싱크, X570 칩셋의 냉각 쿨러 모습이 눈에 띄는데요.

자세히 살펴보겠습니다.

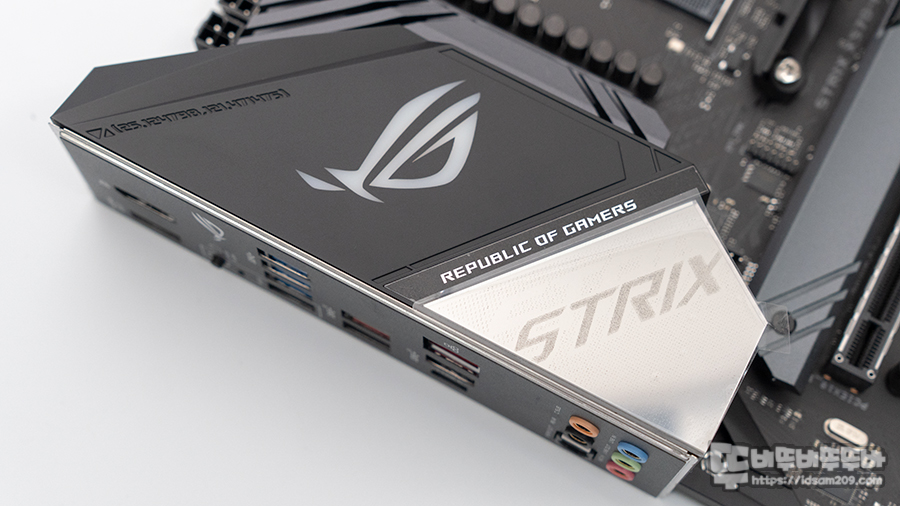

일체형 I/O 포트와 커버 형태로 덮여있는 쉴드 상단에는 ARGB 점등이 되는 ROG 로고와 STIRX 로고 디자인이 제품의 프리미엄 느낌을 줍니다.

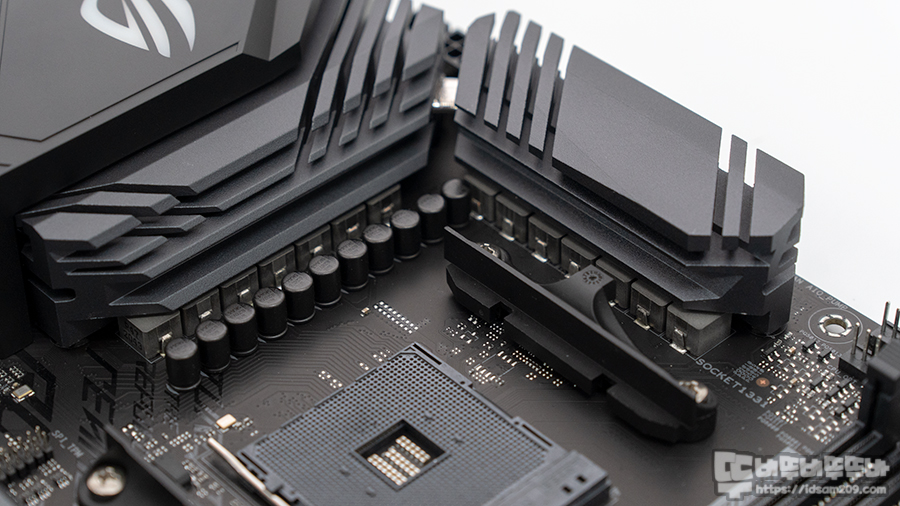

12+2 페이즈로 구성된 전원부는 고품질 초크와 내구성 높은 캐패시터 사용 그리고 DIGI+VRM 컨트롤이 적용되어 안정적인 전원 공급을 지원으로 오버클럭을 지원합니다.

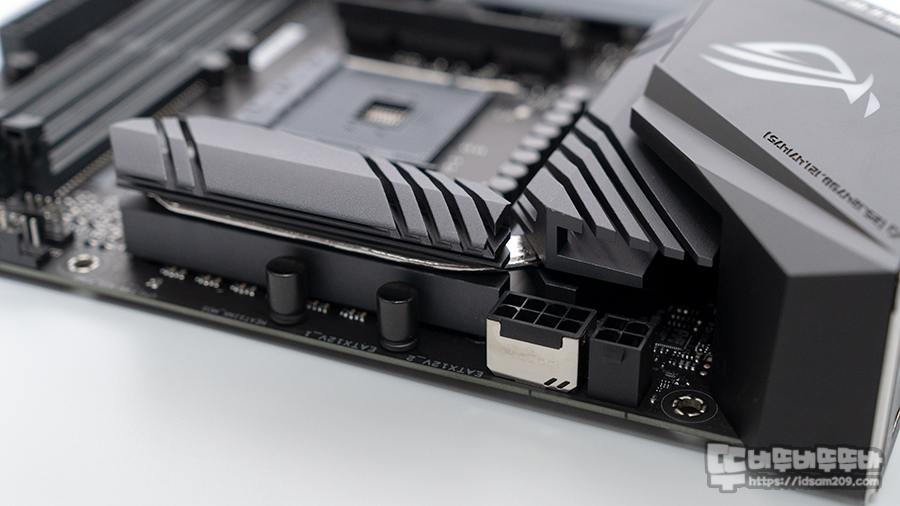

전원부의 MOS 방열판은 8mm 히트파이프를 더하여 꽤 냉각에 신경 쓴 느낌을 주며 쉴딩 처리된 8+4핀 보조전원 커넥터 구성을 확인할 수 있습니다.

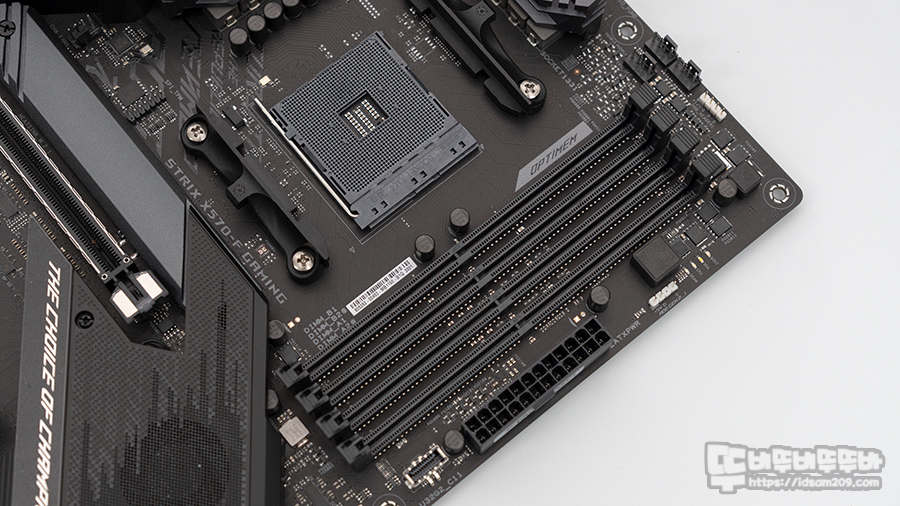

듀얼 뱅크로 구성된 메모리 슬롯은 슬롯당 32GB 용량을 지원하며 최대 128GB까지 사용이 가능하며 최대 4400(O.C) 클럭을 지원합니다.

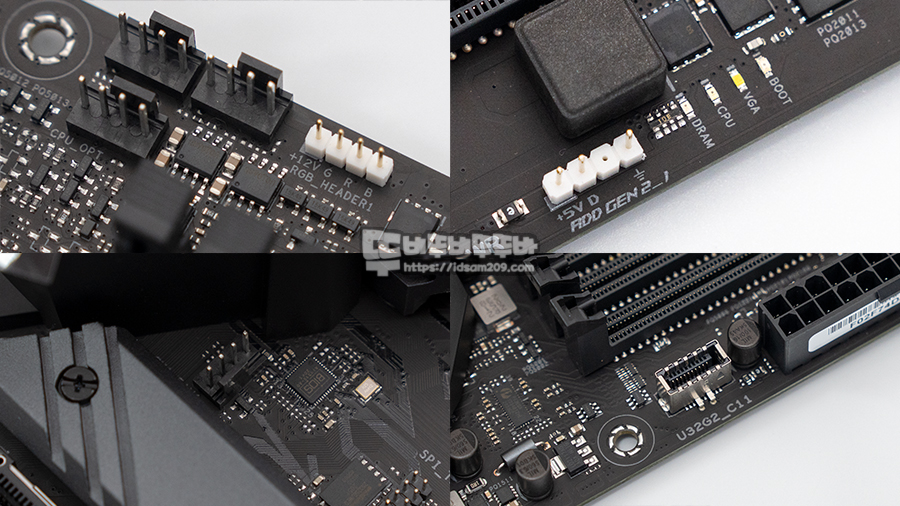

커넥터 구성은 메인보드 상단에 CPU_OPT / CPU_FAN / AIO_PUMP / 12V RGB 4핀 헤더 / CPU 소켓 아래에 CHA_FAN1 커넥터 / 메인보드 24핀 커넥터 위쪽에 +5V ARGB 3핀 헤더, 시스템 부팅 중 문제 발생 시 원인을 알려주는 Q-LED 인디케이터 그리고 24핀 커넥터 아래에 전면 USB 3.2 Gen 2 전용 소켓을 확인할 수 있고요.

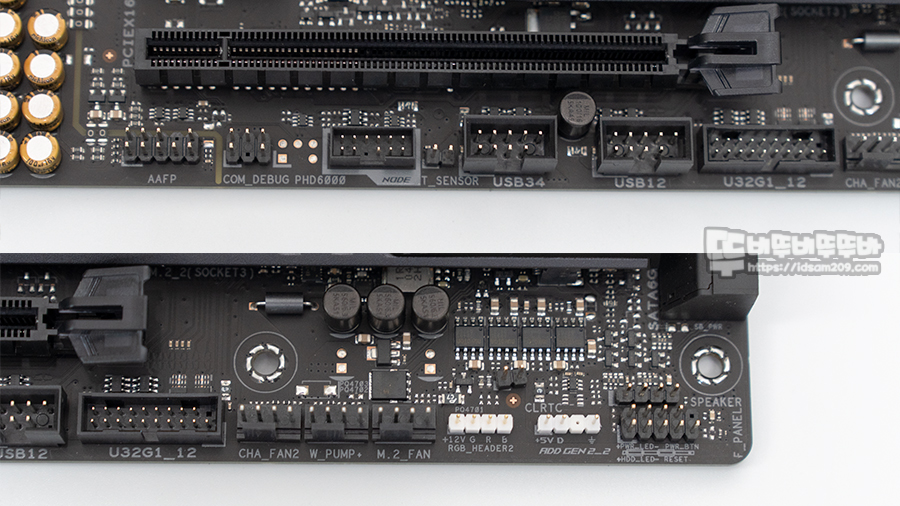

메인보드 아래 왼쪽부터 AAFP (전면 오디오) / T_Senser / USB 2.0 / USB 3.2 Gen1 / CHA_FAN2 / W_PUMP / M.2 FAN / +12V RGB 4핀 헤더 / +5V ARGB 3핀 헤더 / 전면 컨트롤 커넥터로 구성되어 있는데요.

전체적으로 넉넉한 시스템 팬 커넥터 (CHA_FAN)과 메인보드 위/아래로 구성된 워터펌프 커넥터 그리고 M.2 FAN 커넥터를 제공하는 게 특징이며, 특히 다양한 시스템 빌드 중에 LED 케이블을 연결하다 보면 메인보드에 연결하기 힘든 부분이 있는데 RGB LED을 위한 연장선을 제공하고 있어 손쉬운 조립이 가능하였습니다.

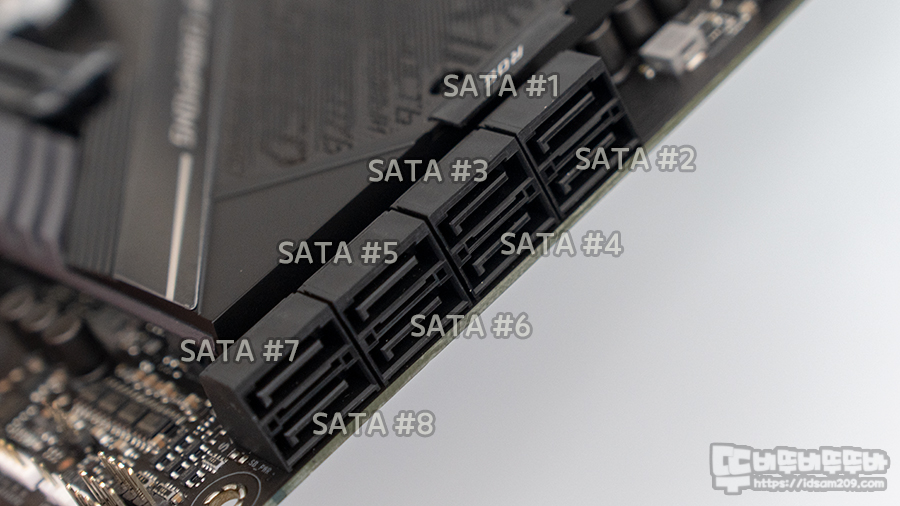

6Gb/s 속도를 지원하는 SATA 포트는 8개를 지원하고 있어 저장 장치 연결을 넉넉하게 있습니다.

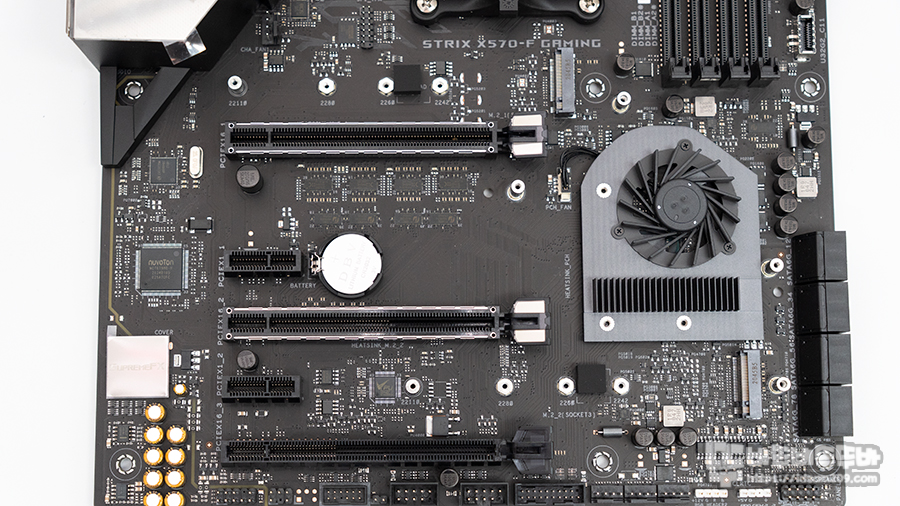

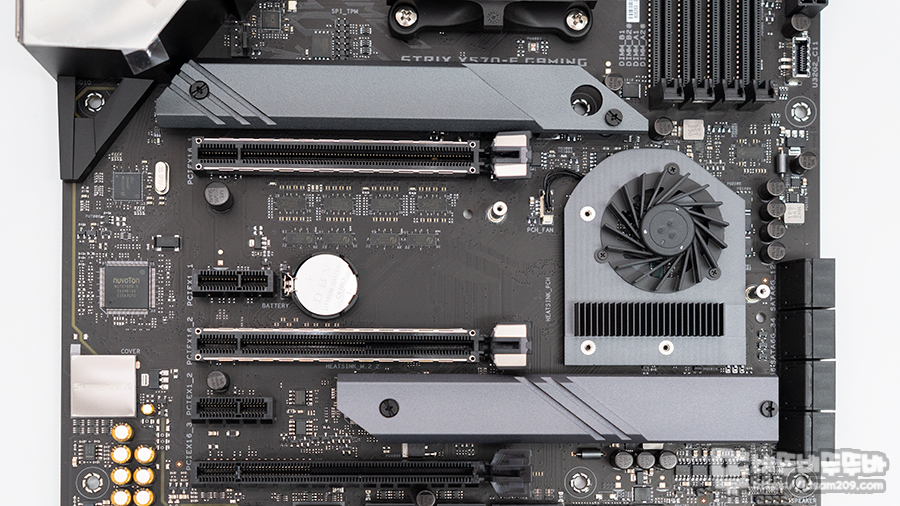

X570 브릿지 부분은 전용 냉각 쿨러는 블로워 팬이 사용되어 브릿지 히트싱크 내각과 아래 위치한 M.2 2번 슬롯의 간접 냉각을 도와줍니다.

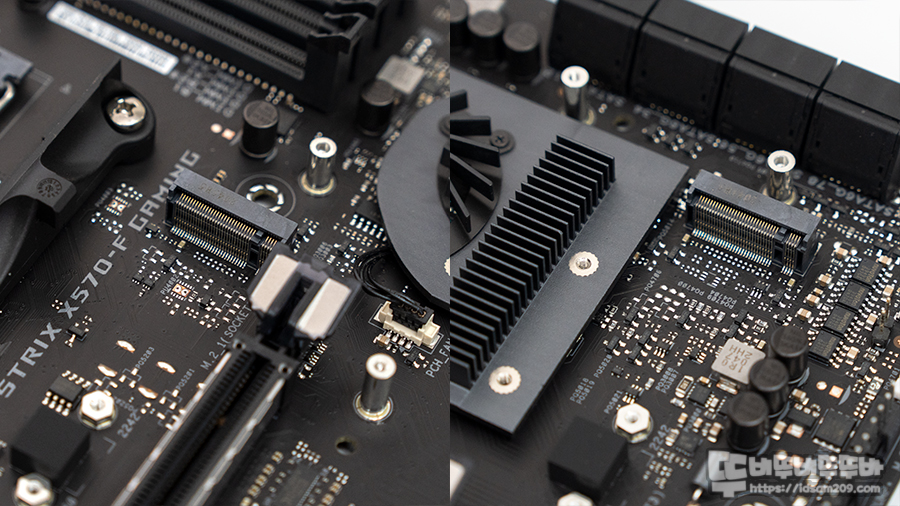

2개의 M.2 SSD 슬롯에는 히트싱크를 기본으로 제공하고 있지만, M.2 SSD 장착을 위해서는 브릿지 커버를 분리해야 각각의 M.2 슬롯의 히트싱크 분리가 가능합니다.

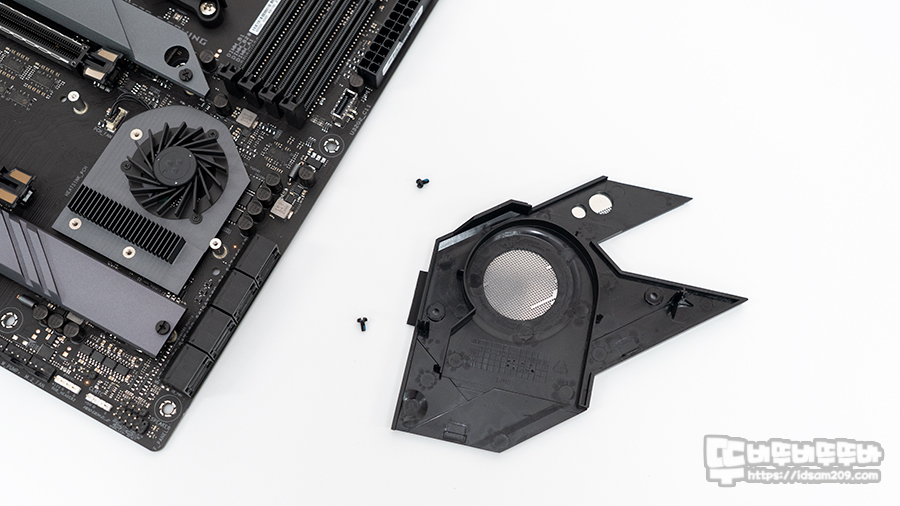

브릿지 커버와 M.2 슬롯 히트싱크 제거 모습.

특히 PCIe 4.0 슬롯은 위에서부터 16배속, 8배속, 4배속으로 구성되어 있으며 그래픽카드 1개 사용 시 16배속(맨 위), 듀얼 구성인 SLI, CrossFire 사용 시 8/8배속 또는 8/8/4배속으로 사용이 가능합니다.

ROG STRIX X570-F GAMING 메인보드는 2개의 M.2 SSD 소켓인 PCIe 4.0 x4 mode와 SATA mode를 지원하며, 프로세서 구성에 따라 지원 여부가 다를 수 있으니 매뉴얼을 참고하시기 바랍니다.

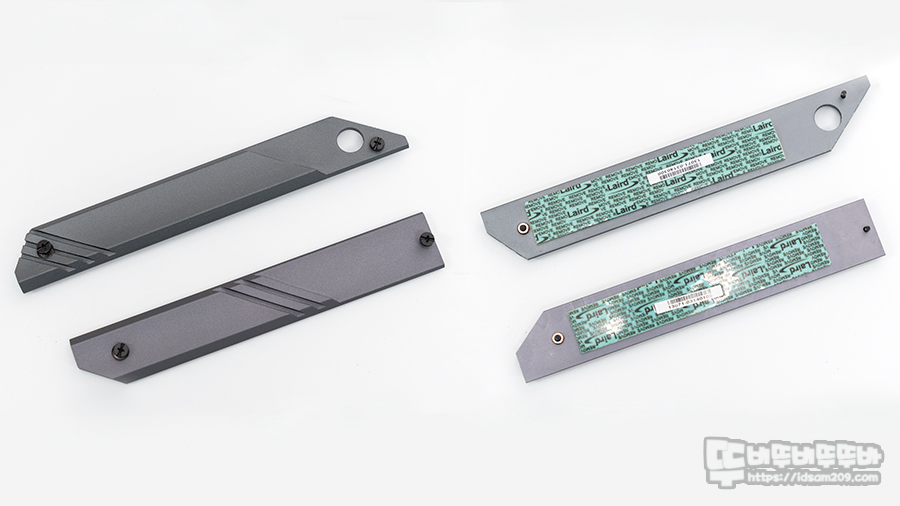

M.2 히트싱크 윗면과 써멀 패드가 부착된 아랫면 모습.

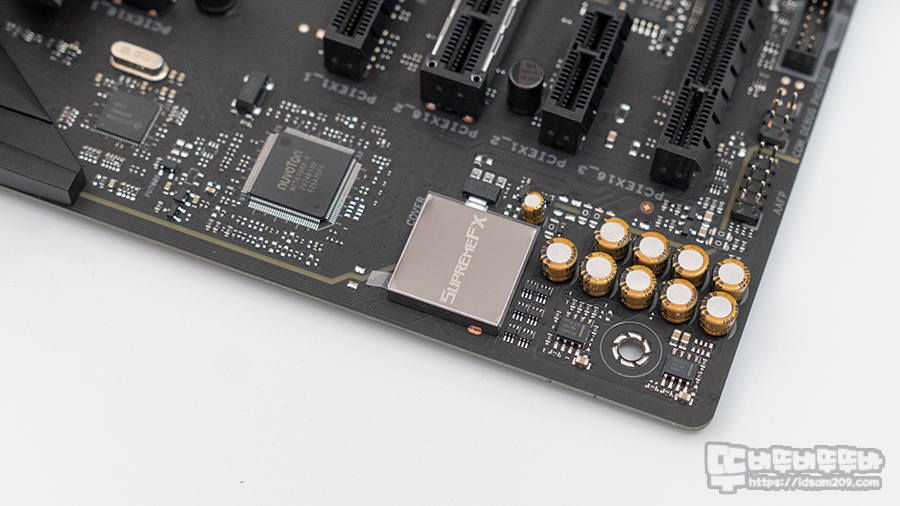

 오디오 부분은 일본산 오디오 전용 캐패시터와 채널 레이어와 아날로그와 디지털 신호를 분리하는 오디오 쉴딩처리가 적용되었으며 듀얼 OP 앰프 사용된 SupremeFX8 오디오는 32비트/192kHz 및 113 dB 신호대 잡음비를 지원하는 S1220A 코덱이 사용되어 고품질 사운드를 즐길 수 있게 지원합니다.

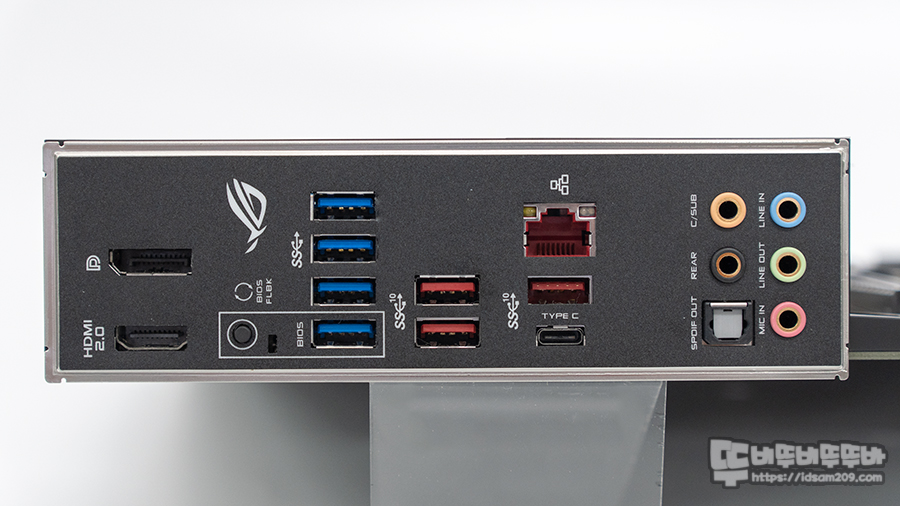

일체형으로 디자인된 I/O 쉴드의 구성은 DisplayPort / HDMI / USB BIOS FlashBack 버튼 및 LED 인디케이터 / USB 3.2 Gen 1 (up to 5Gbps) 포트 / USB 3.2 Gen 2 (up to 10Gbps) 포트 (레드 컬러) /  USB 3.2 Gen 2 (up to 10Gbps) USB-C 포트 / Intel® I211-AT 기가비트 LAN 포트 / 오디오 단자 및 광출력 단자로 구성되어 있습니다.



    시스템 조립

시스템 조립에는 ASUS STRIX X570-F 메인보드 / AMD 라이젠 5600X / 162mm 높이의 서멀라이트 ARO-M140 쿨러 / G.SKILL DDR4 16G 25600 CL14 Flare X (8Gx2) AMD 전용 / 씨게이트 바라쿠다 120 500GB SSD / 씨게이트 파이어쿠다 530 2TB M.2 SSD를 사용하여 테스트를 진행하였습니다.

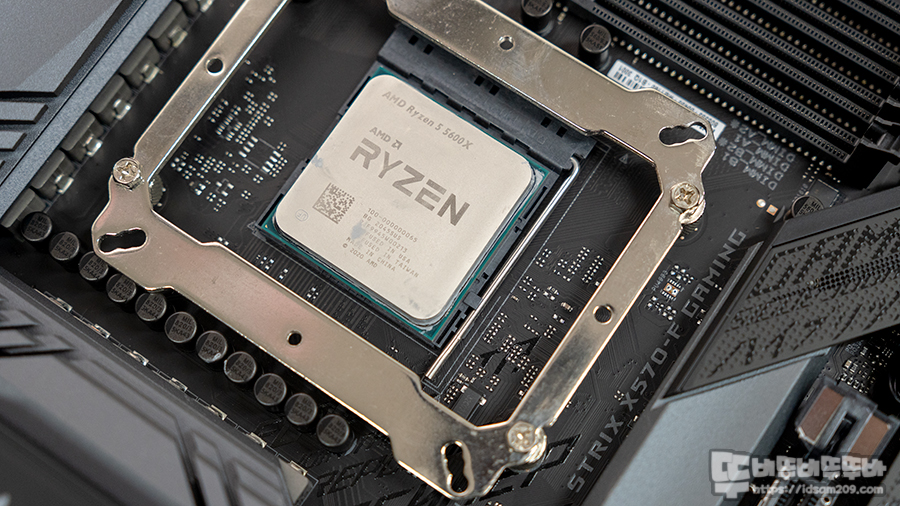

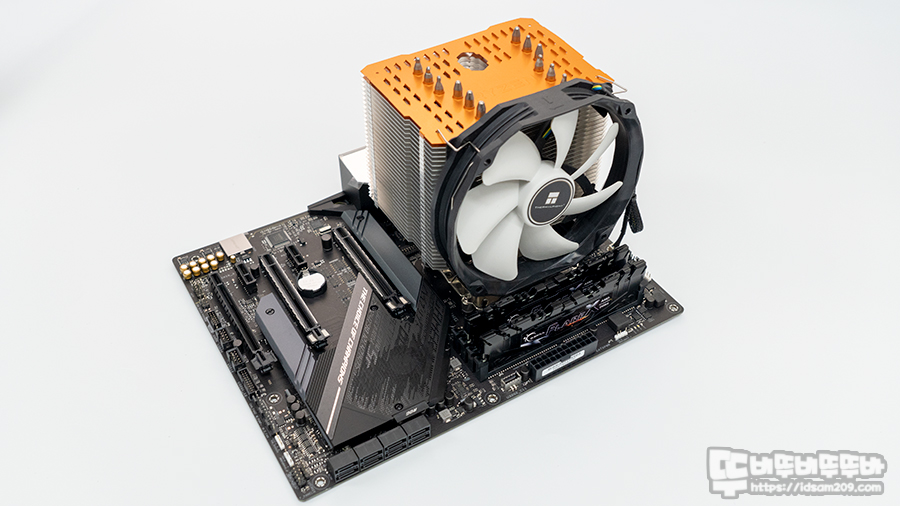

메인보드 조립 모습.





    벤치 테스트



▶ FlASHBACK 기능을 이용한 BIOS 업데이트

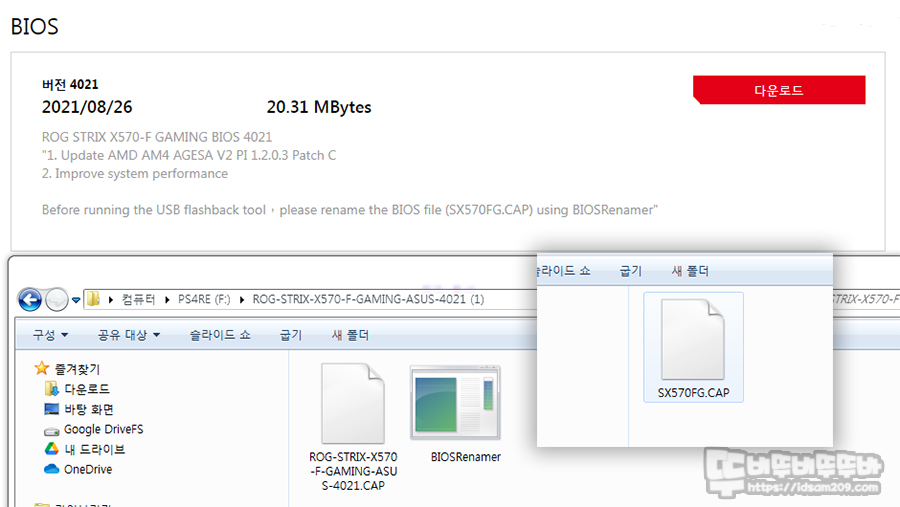

ASUS 홈페이지에 방문하여 최신 바이오스를 다운로드합니다.

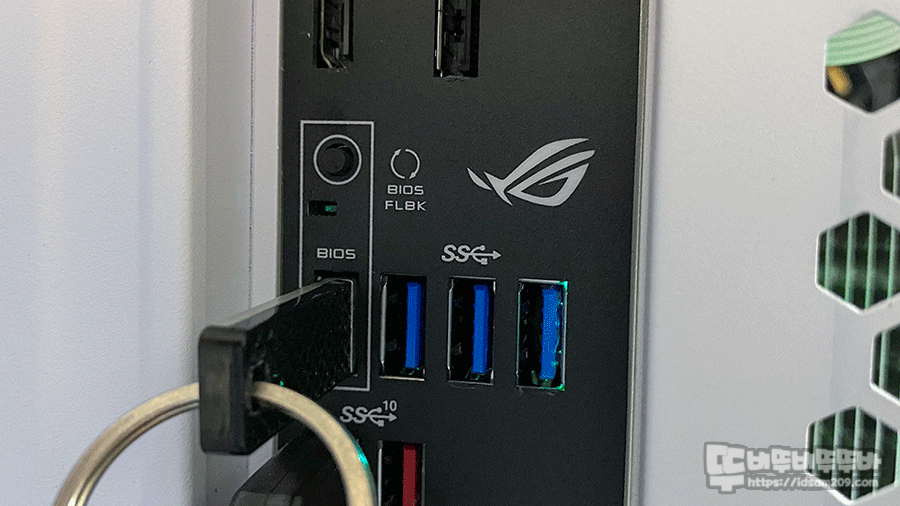

리뷰 작성일 기준 가장 최신 버전은 4021 버전으로 바이오 관련 압축파일을 다운로드 후 Bios Renamer 배치 파일을 실행하면  SX570FG.CAP으로 변경된 바이오스 파일을 USB 메모리에 복사하여 메인보드 후면에 BIOS 표기된 USB 포트에 꼽고 BIOS FLBK 버튼을 눌러줍니다.

바이오스 펌웨어 과정은 LED 인디케이터 점멸로 확인할 수 있으며 천천히 ~ 빠르게 점멸하며 바이오스 업데이트가 완료되면 LED는 Off 됩니다.

바이오스 버전에 따라 차이가 있지만 약 3분 정도 시간이 소요된 거 같네요.

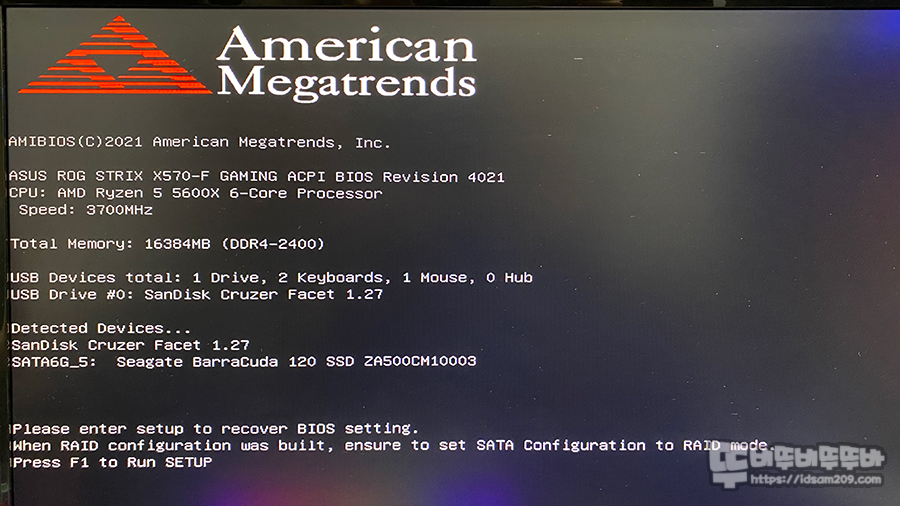

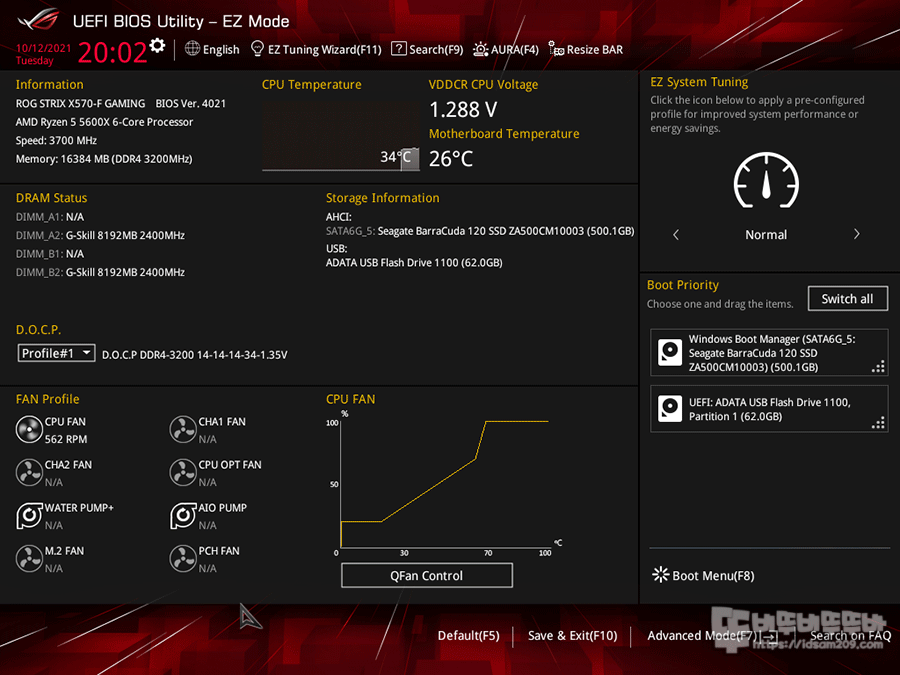

펌웨어 이후 컴퓨터 부팅을 하면 바이오스 셋업을 하기 위해 F1키를 누르라는 메시지를 확인하게 되는데요.

시스템 구성에 따라 D.O.C.P(XMP) 기능 활성화를 통한 메모리 자동 오버클릭, PBO, ResizBAR 설정이 가능합니다.



지금부터는 다양한 프로그램을 이용하여 간단하게 테스트한 벤치 정보를 소개해드리겠습니다.

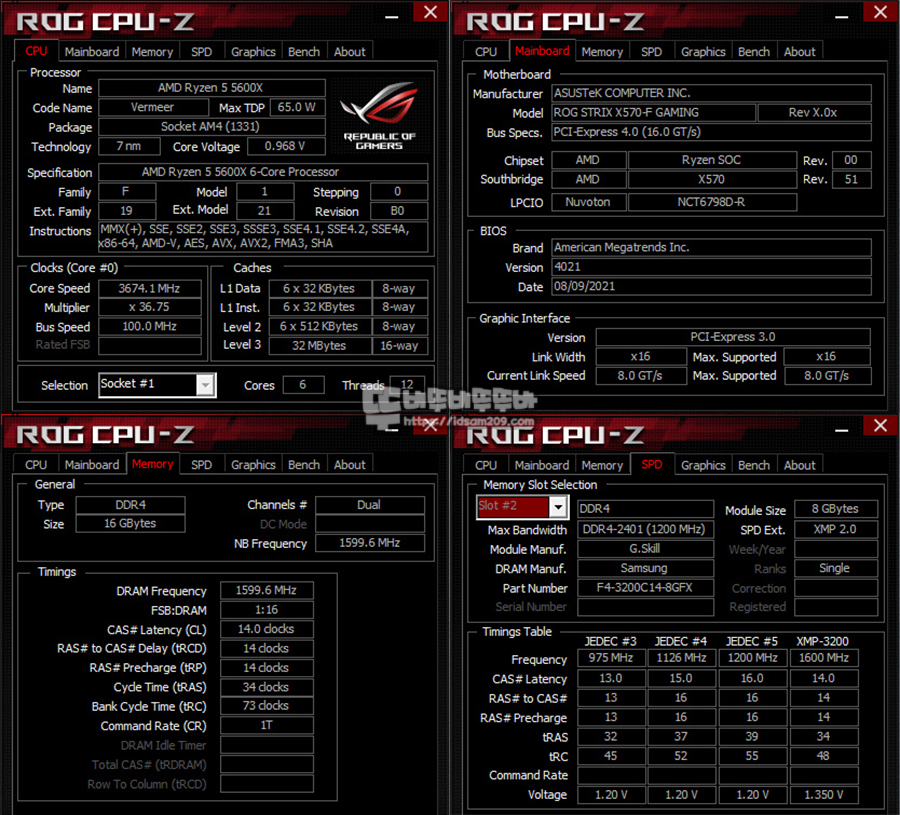

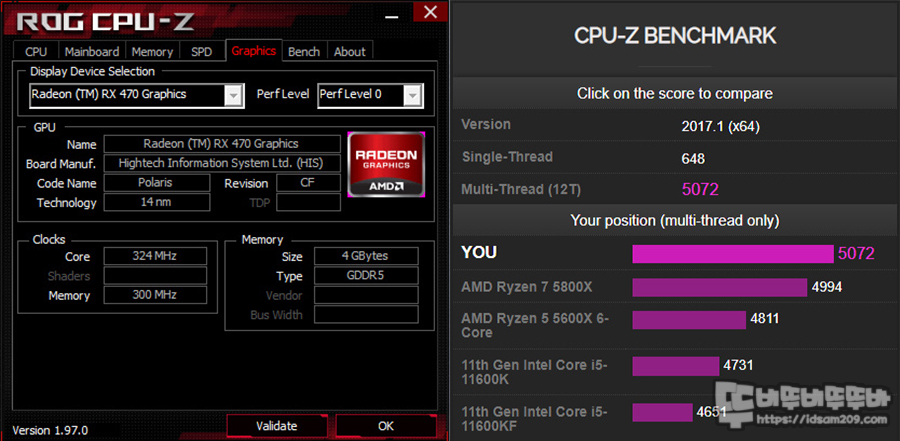

▶ CPU-Z 정보

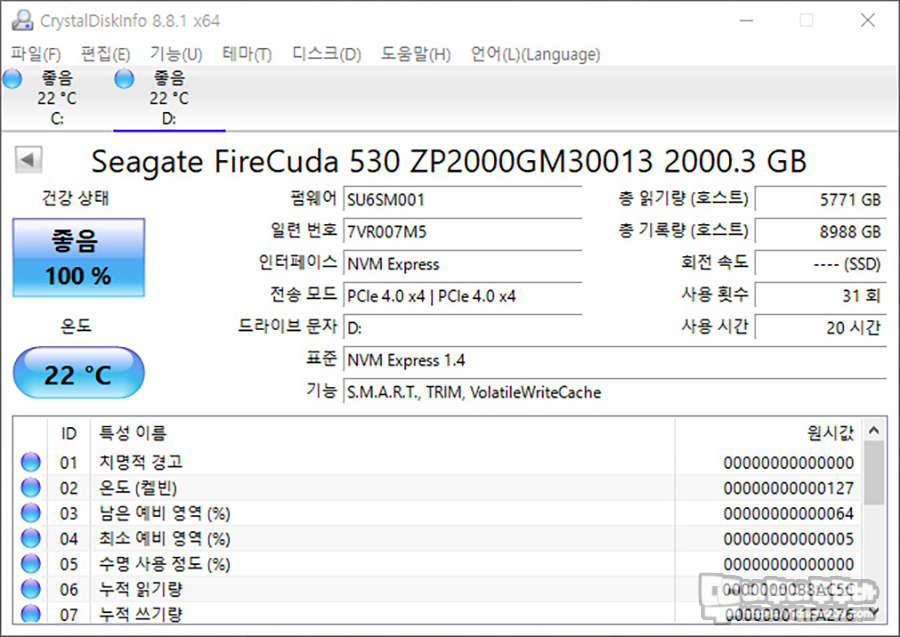

▶ CrystalDiskInfo

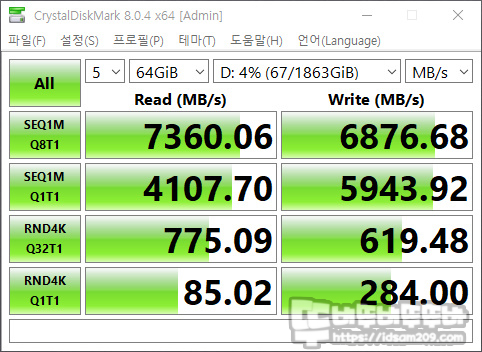

▶ CrystalDiskMark

이번 리뷰에서는 PCIe 4.0 x4 속도를 지원하는 씨게이트 파이어쿠다 530 2TB SSD를 이용하여 M.2 SSD 속도 테스트해  보았는데요.

테스트에서 씨게이트 파이어쿠다 530 2TB 제품의 스펙 정보인 순차 읽기 속도 7,300MB/s, 순차 쓰기 속도 6,900MB/s에 준하는 속도로 PCIe 4.0 x4 최고 속도를 실감할 수 있었습니다.

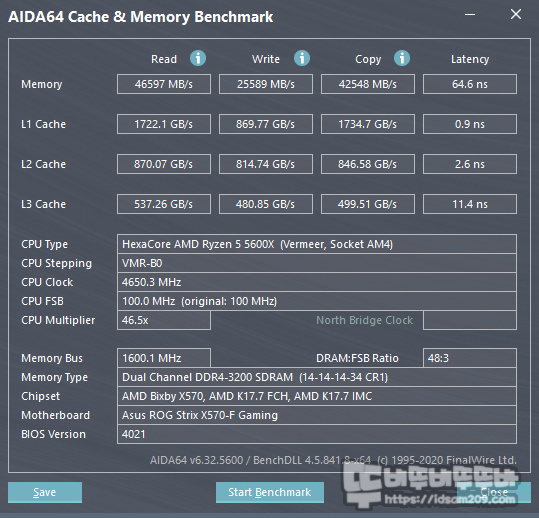

▶ AIDA64 Cache & Memory Benchmark

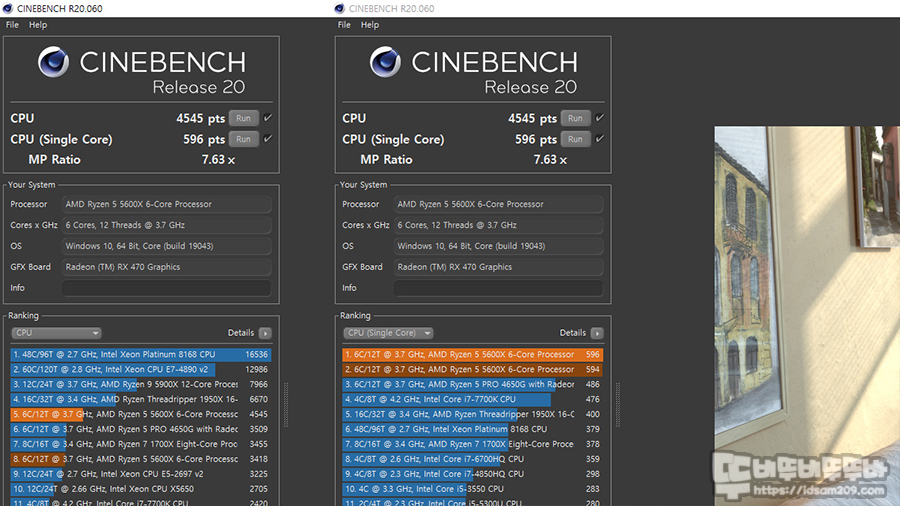

▶ 씨네벤치 2.0

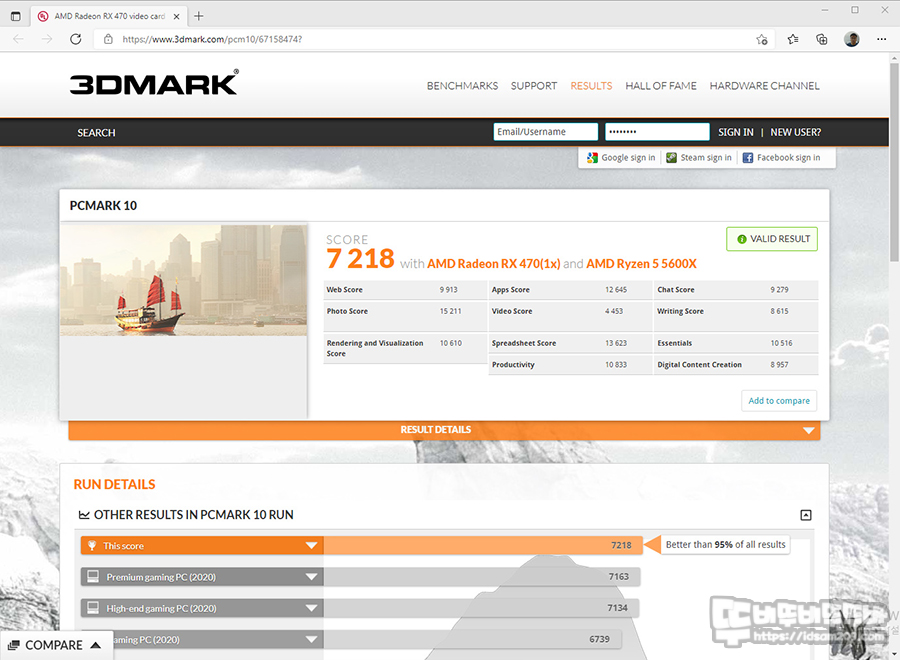

▶ PCMARK10





    유용한 전용 프로그램

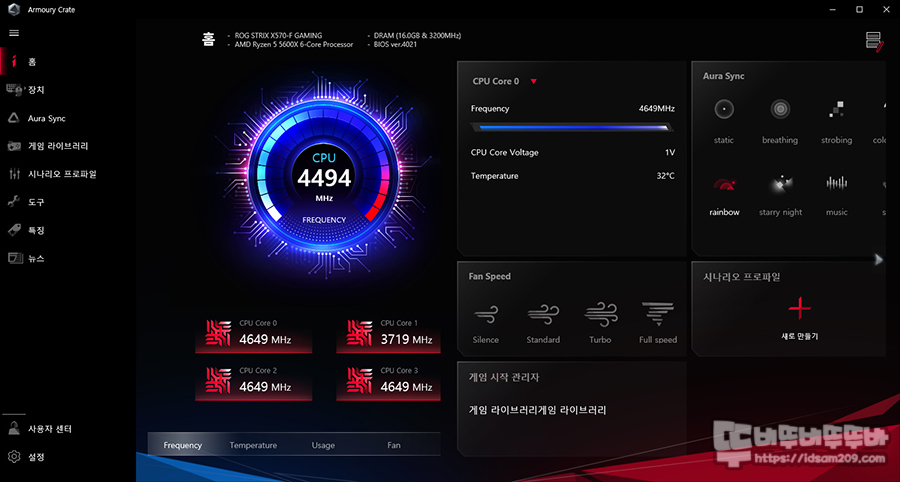

▶ Armoury Crate

최근에 Armoury Crate는 많은 버전 업데이트를 통해 약간의 통합 소프트웨어 느낌으로 CPU/메모리 클럭 정보, Fan Speed, Aura Sync 등 유용한 기능을 일목요연하게 보여주고 있는데요.

관련 프로그램을 모두 설치해야 연동이 되니 모두 설치해 주시는 게 좋습니다.

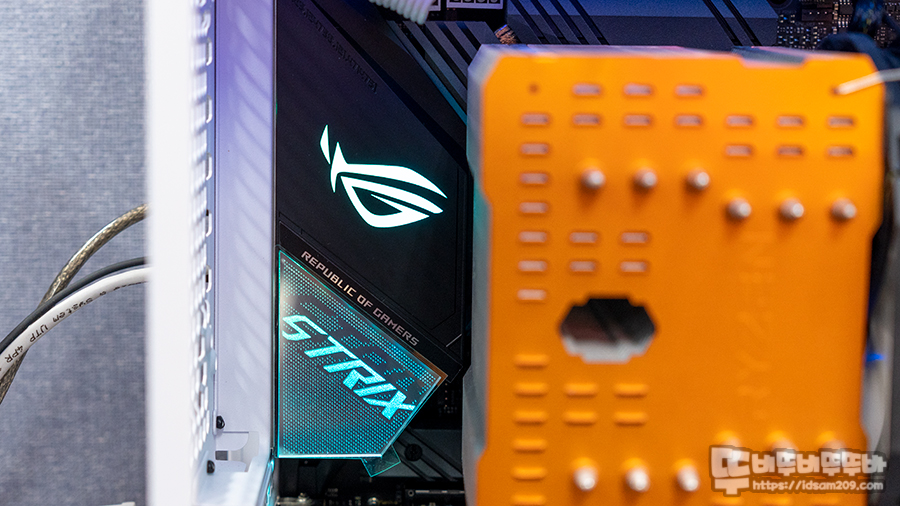

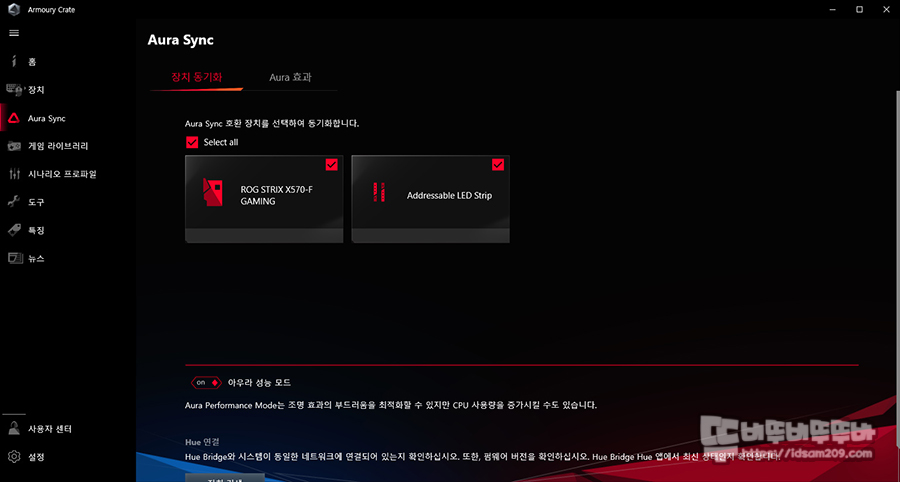

ROG STRIX X570-F 메인보드의 경우 I/O 포트 부분에 ARGB 연동으로 LED를 표현하는 LED 라이팅 존이 있어 AURA SYNC 설정에 따른 ARGB LED 효과를 보여줍니다.

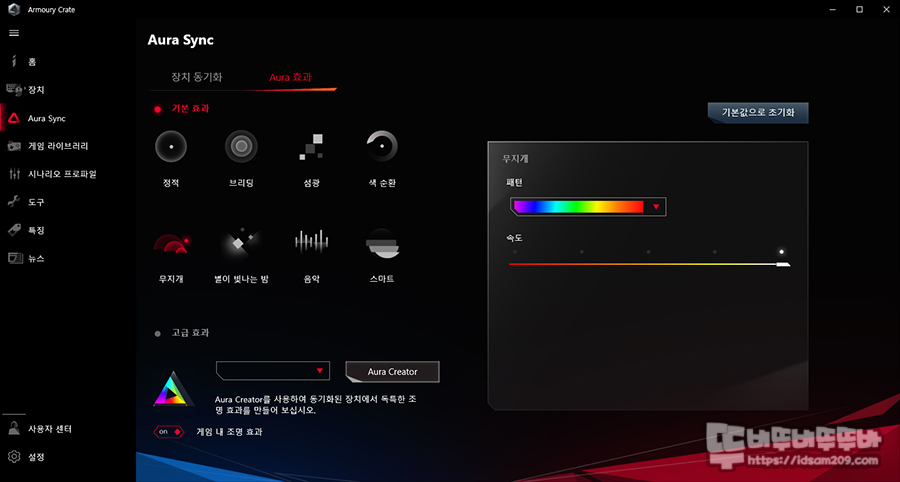

AURA SYNC의 다양한 ARGB LED 효과.



▶ FAN XPERT 4

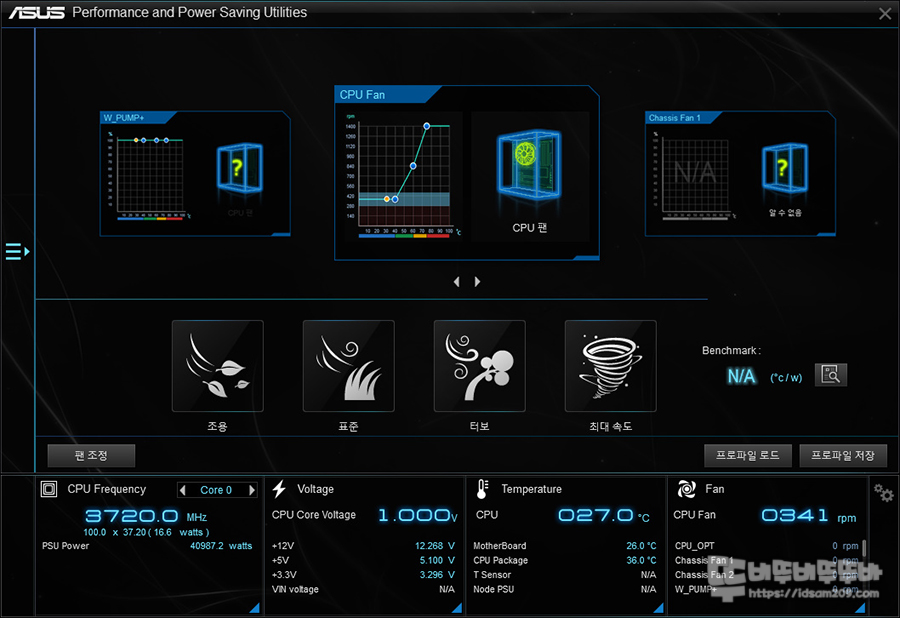

AI SUITE3에 포함된 FAN XPERT 4는 CPU 팬 및 SYS 팬 커넥터에 연결된 팬 RPM을 자동 및 수동 제어가 가능하며 RPM 이외에도 CPU, 메모리 오버 설정도 가능하기에 사용하시면 편리하기 참고하시기 바랍니다.





    마무리

지금까지 프리미엄 메인보드 ASUS ROG STRIX X570-F GAMING에 대하여 알아보았습니다.



전원부 히트 파이프와 히트 싱크 구성, 칩셋 전용 쿨링팬을 기본으로 장착하고 있는 ROG STRIX X570-F GAMING은 안정성과 편리성 거기에 PCIe 4.0을 지원하고 있어 그래픽카드, M.2 SSD를 최고의 성능을 사용할 수 있는 메인보드인데요.



최고의 게임 성능을 위한 오버클럭 지원 AMD 라이젠 5000 시리즈 프로세서와 최상의 궁합을 보여주는 ASUS ROG STRIX X570-F GAMING 대원씨티에스는 3년의 품질 보증을 지원하고 있어 안심하고 사용할 수 있으니 라라랜드 구성에 강력하게 추천드리며 리뷰를 마칩니다.



계속해서 신박한 제품 리뷰를 이어가겠습니다.



" 이 사용기는 업체로부터 제품을 제공받아 작성한 사용기입니다."
