[다나와 서포터즈] ASRock B650M PG Riptide 메인보드 조립

ASROCK 서포터즈 두 번째 내용으로 ASRock B650M PG Riptide 메인보드의 PC 조립 편의성에 대하여 알아보겠습니다.





리뷰~ Start!!

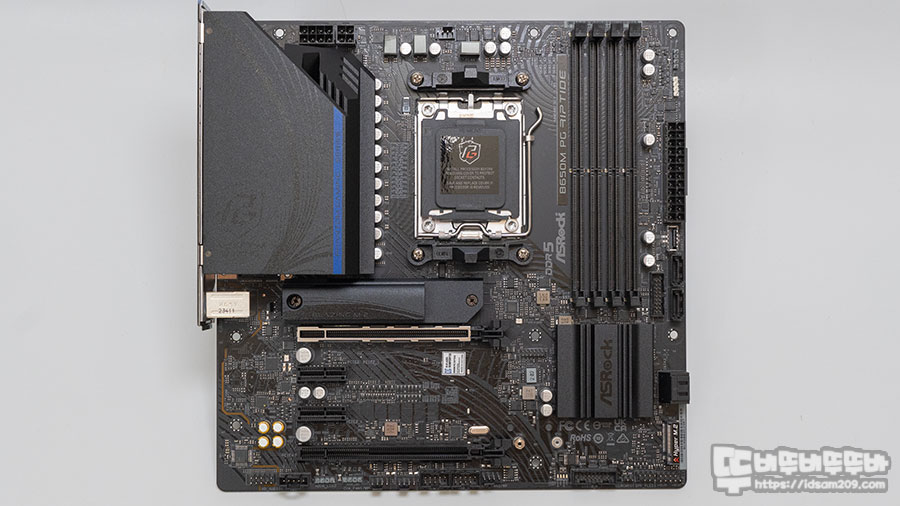

    메인보드 레이아웃

제가 리뷰하는 모델은 ASRock B650M PG Riptide으로 M-ATX 폼펙트 레이아웃이지만 부품의 배치가 꽉 찬 느낌을 줍니다.

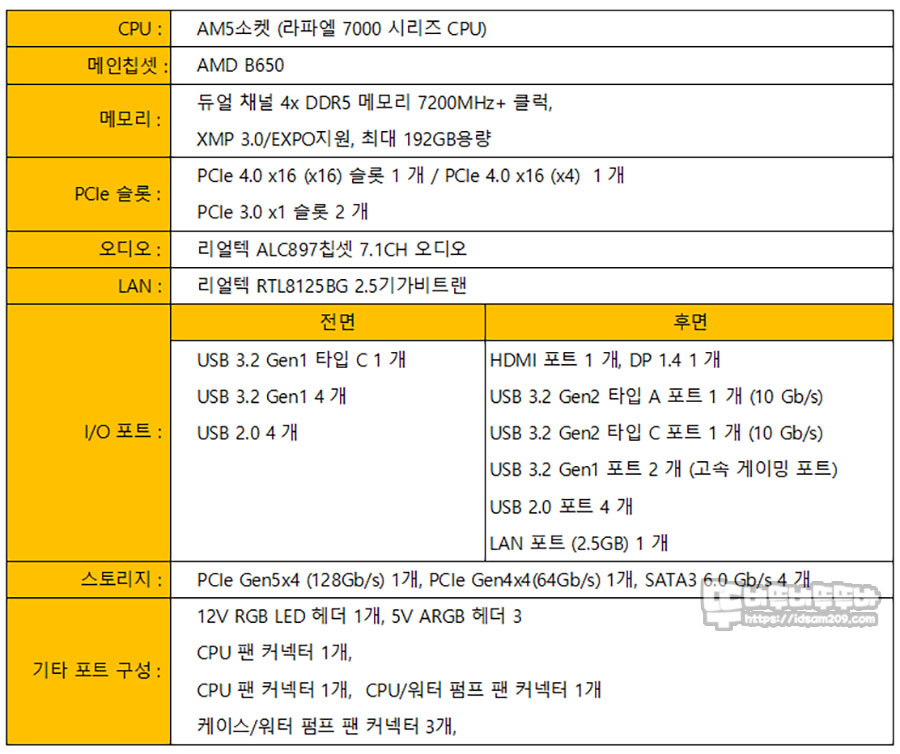

제품의 대략 적인 스펙 정보를 살펴보면...

AM5 소켓 지원으로 최신 7000시리즈인 라파엘 CPU 사용이 가능하며 메모리는 4개의 슬롯으로 구성되어 듀얼 채널로 사용되는 구성으로  최대 7200MHz+ 클럭, 최대 192GB 용량 그리고 XMP 3.0/EXPO를 지원하고요.

최신 그래픽 카드를 지원하는 PCIe 4.0 x16 (x16) 슬롯은 1개, M.2 SSD 슬롯으로는 PCIe Gen5 x4 1개, 5 Gen4 x4 1개 그 외 전후면으로 USB 3.2 Gen2/Gen1으로 구성된 USB-A포트 및 USB-C포트로 구성되어 있으며 특히 후면에 금도금이 적용되어 손실 없는 빠른 전송률을 지원으로 게이밍에 도움을 주는 Lightning 포트 2개 구성이 눈에 띕니다.

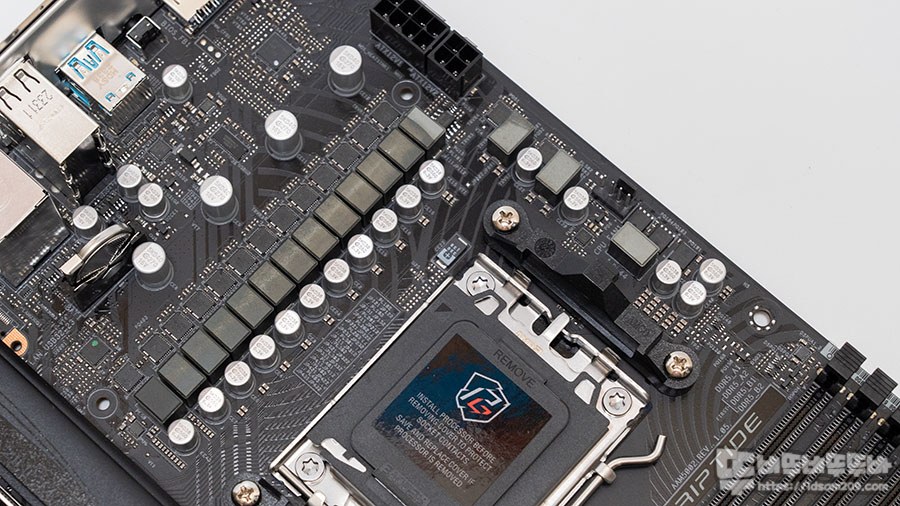

6 레이어로 설계된 메인보드 전원부는 12+2+1 Dr.MOS 구성으로 페이즈당 50A로 Vcore 출력은 최대 600A를 지원합니다.

주로 Dr.MOS가 몰려 있는 부분에 두툼한 히트싱크가 적용돼 전원부 발열에도 꽤 신경 쓴 모습을 확인할 수 있네요.

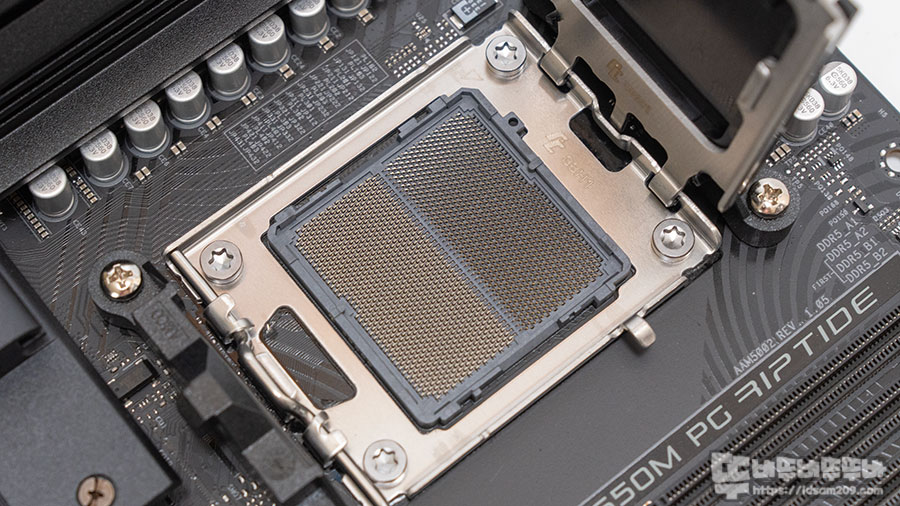

이전에 AM4 (PGA방식) 소켓에서는 쿨러를 교체할 때 CPU가 쿨러에 붙어 뽑히는 무뽑기를 경험했지만 AM5로 넘어오면서 인텔과 동일한 LGA방식의 소켓을 사용하여 드디어 무뽑기에서 졸업하게 되었네요.

정말 좋다는... ^^

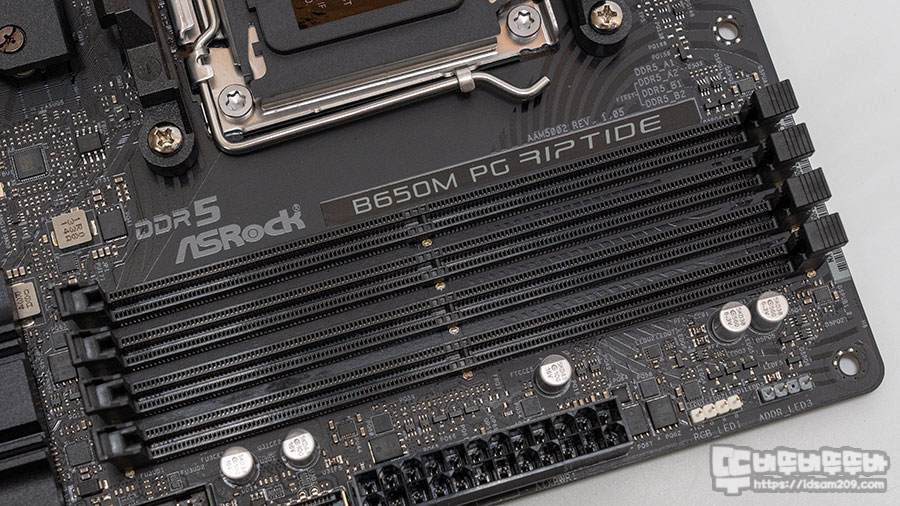

DDR5 메모리 슬롯을 4개를 지원하지만 듀얼 채널 구성을 권장하는데 듀얼 채널로 사용 시 최초 부팅 시 메모리 구성에 따라 2 X 16GB 구성 시 90초, 2 X 32GB=150초, 4 X 16GB=170초, 4 X 32GB=315초의 부팅 시간이 필요하니 오해하지 마시고 조그만 기다려 주시면 정상적인 부팅되니 참고해 주세요.

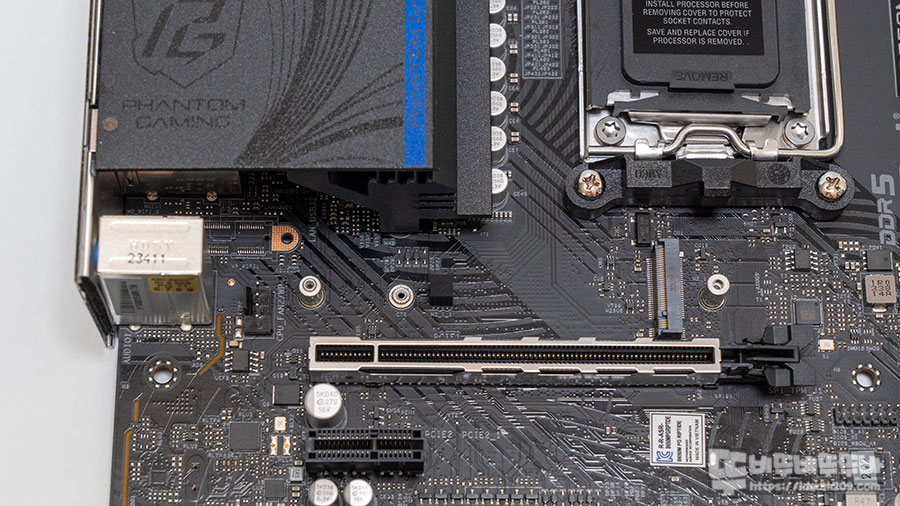

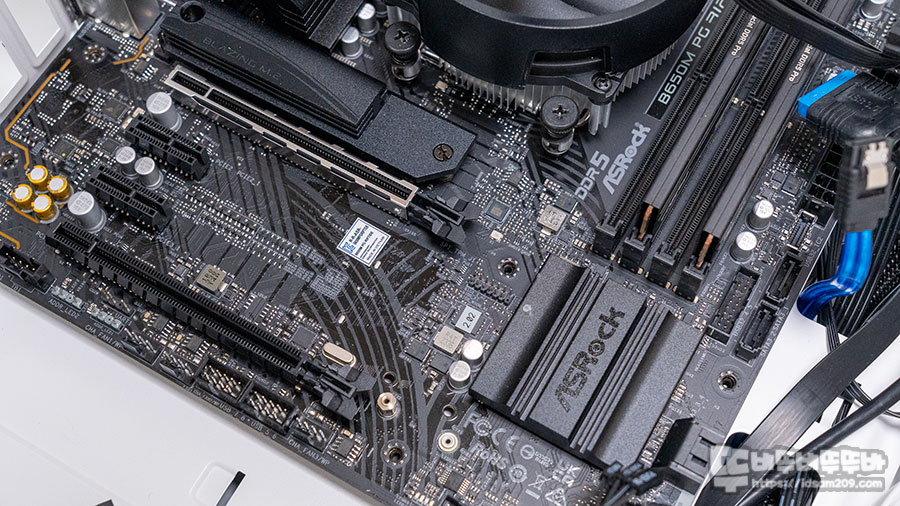

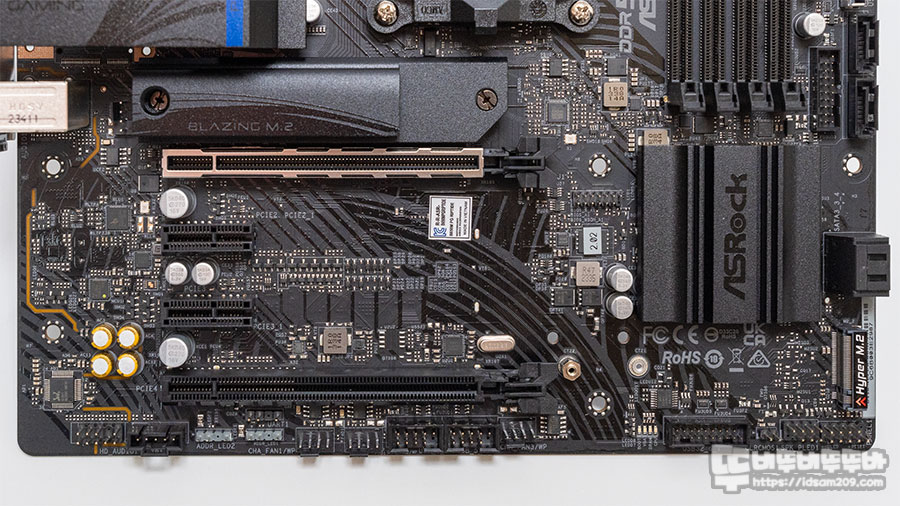

M.2 슬롯은 CPU 아래에 PCIe Gen5 x4 속도를 지원하는 M.2 슬롯에는 Blazing 글씨가 각인된 히트싱크를 지원하며 우측 하단에 ASROCK 로고가 각인된 B650 칩셋 아래에는 Gen4 x4 속도를 지원하는 M.2 슬롯으로 구성되어 있습니다.

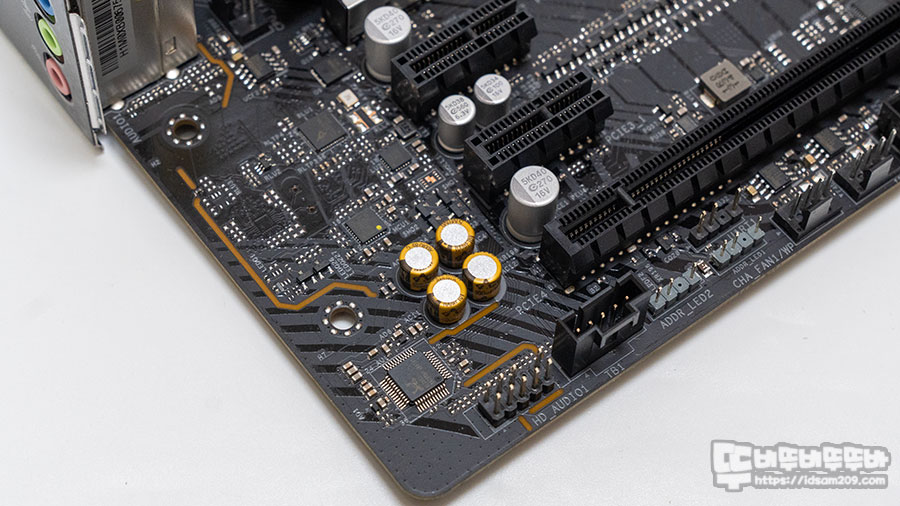

오디오 전용 캐시터가 사용된 오디오부는 아날로그 신호의 노이즈 유입을 방지 오디오 쉴딩 라인이 적용된 전용 오디오 PCB 설계 및 7.1 채널을 지원하는 리얼텍 ALC897 칩셋이 사용되었네요.





    소켓 구성



▶ CPU / WP 커넥트

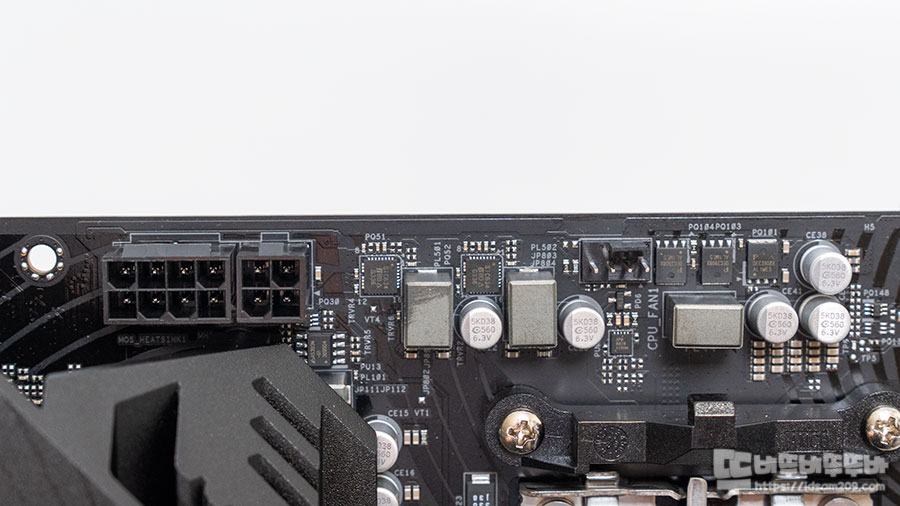

메인보드 상단에는 최대 1A(12W) 전력을 지원하는  CPU 팬 소켓, M.2 슬롯 앞쪽에는 최대 2A(24W) 전력을 지원하는 CPU/워터 펌프를 지원하는 소켓으로 구성되어 있어 시스템 빌드에 참고하시기 바랍니다.



▶ 주요 커넥트

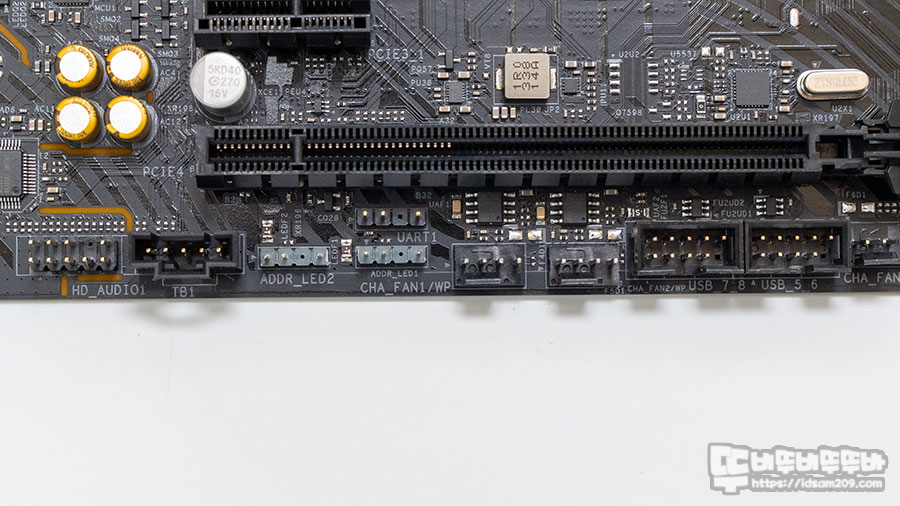

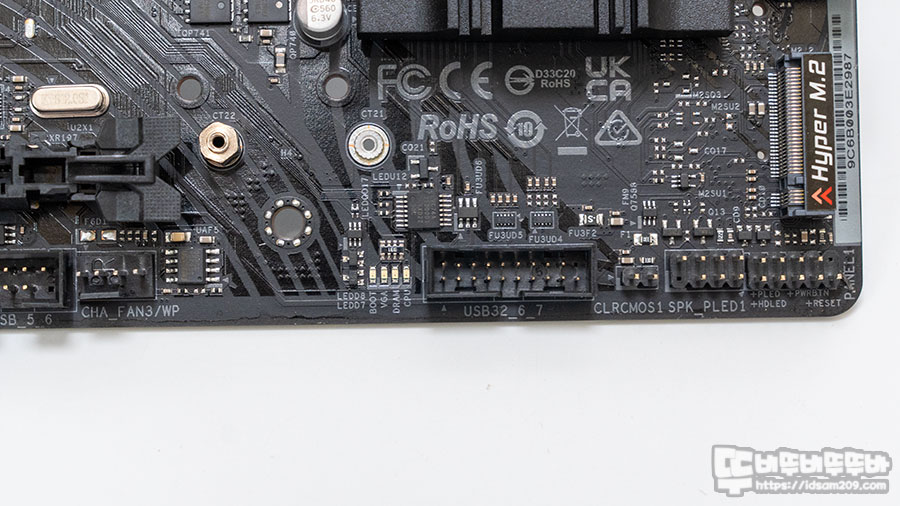

기타 소켓으로는 메인보드 하단부는 HD AUDIO, 썬더볼트, ARGB x 2개, 시스템/워터블럭 (2A, 24W) x 3개, USB 2.0 x 2개,

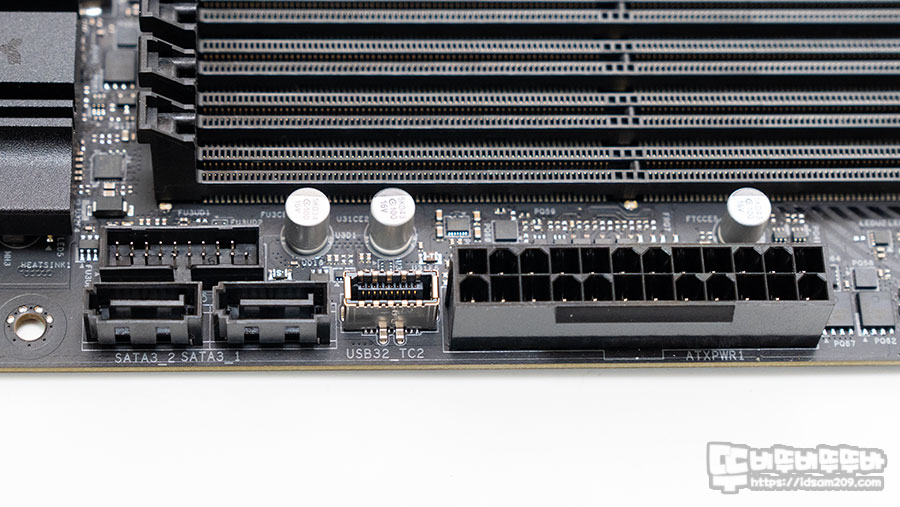

USB 3.2 Gen1 (29핀), 스피커, 전면 I/O 포트, 메인보드 24핀 전원 커넥터 주변에 USB 3.2 Gen1 (29핀), USB 3.2 Gen1 (Type-C) 단자로 구성되어 있습니다.

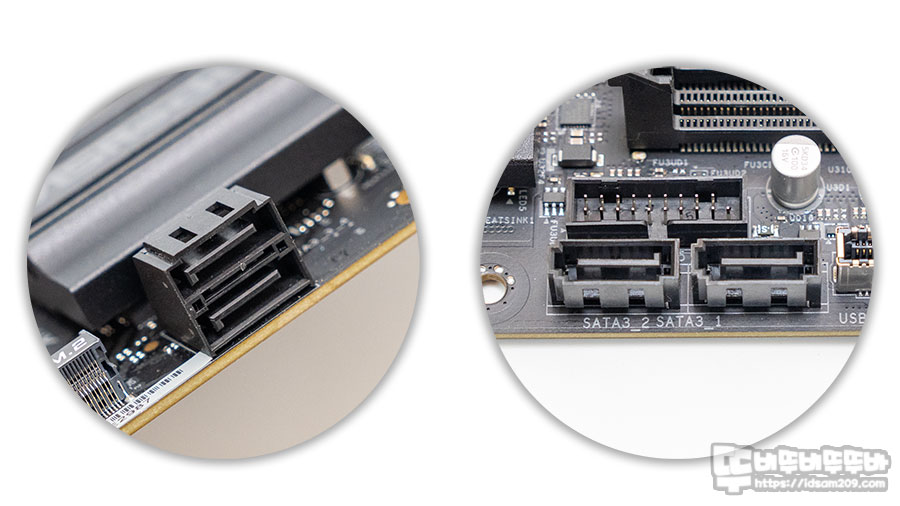

▶ SATA 포트

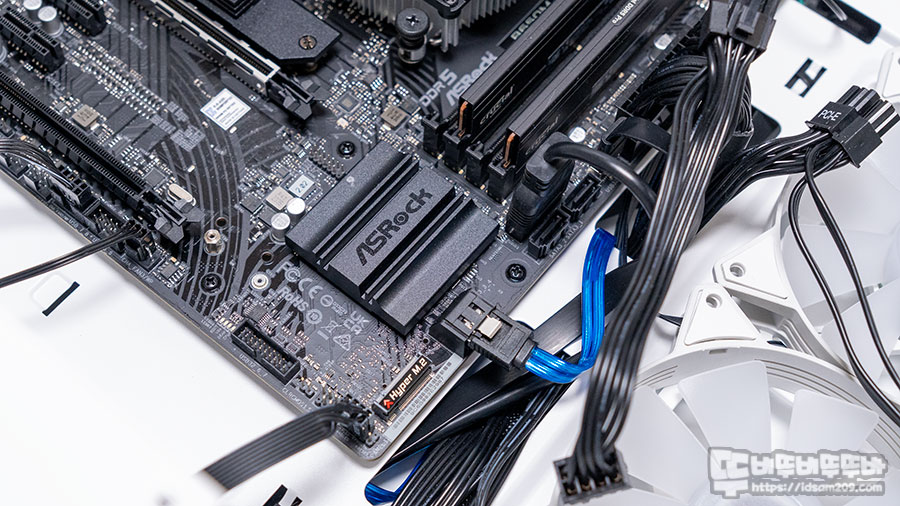

ASRock B650M PG Riptide 메인보드로 시스템 조립 시 SATA 케이블을 사용하는 경우 꼭 참고해야 할 부분은 SATA 소켓 내부의 역ㄱ자로 디자인된 접점부의 방향이 다르기에 포트 사용에 따라 케이블을 선택해야 합니다.

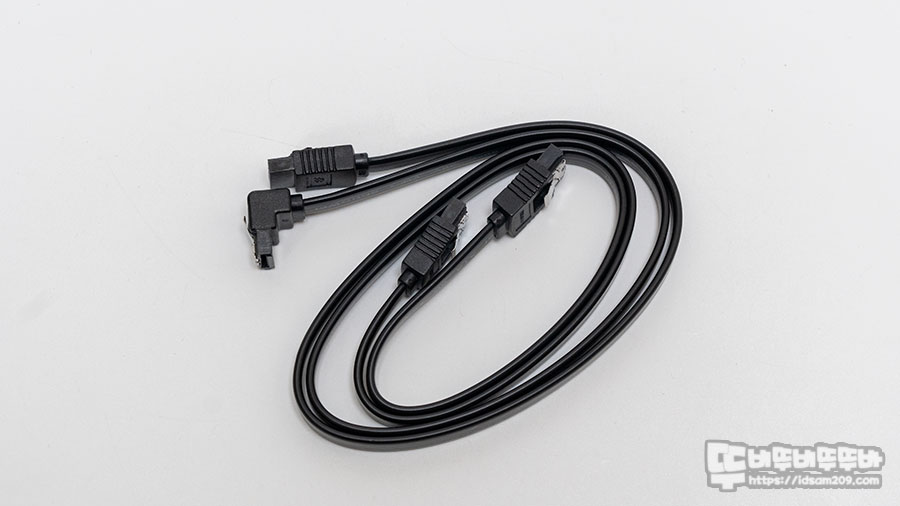

한쪽 방향이 ㄱ자로 꺾인 케이블의 경우 메인보드 측면으로 배치된 포트에 적합, 일자 형태의 케이블은 24핀 전원 단자 부분의 SATA 포트에 적합하니 꼭 확인하시고 사용하세요.



▶ 조립 후 꼭 확인해요

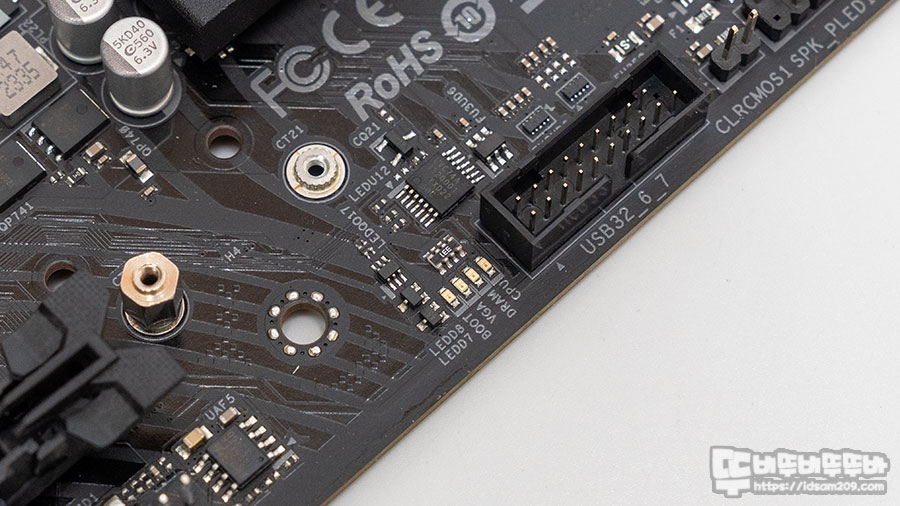

메인보드 아랫부분에는 컴퓨터의 부팅 시 BOOT, VGA, 메모리, CPU에 이상이 있을 때 LED로 빠르게 확인할 수 있는 LED 인디케이터를 제공하여 조립 후 이상이 있을 때 빠르게 캐치할 수 있습니다.



    시스템 조립

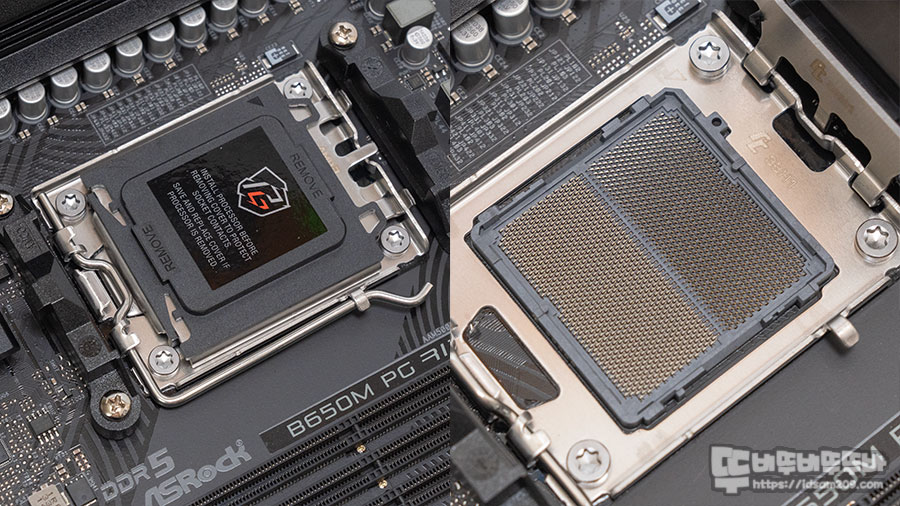

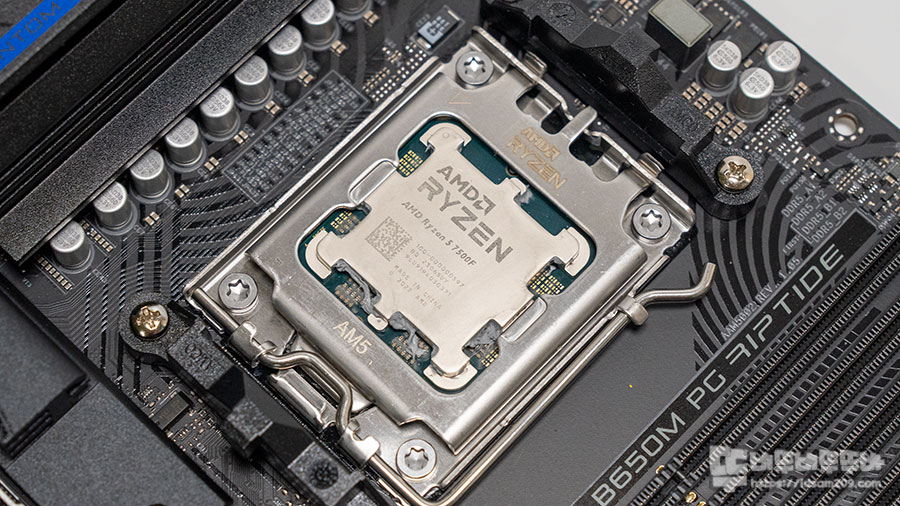

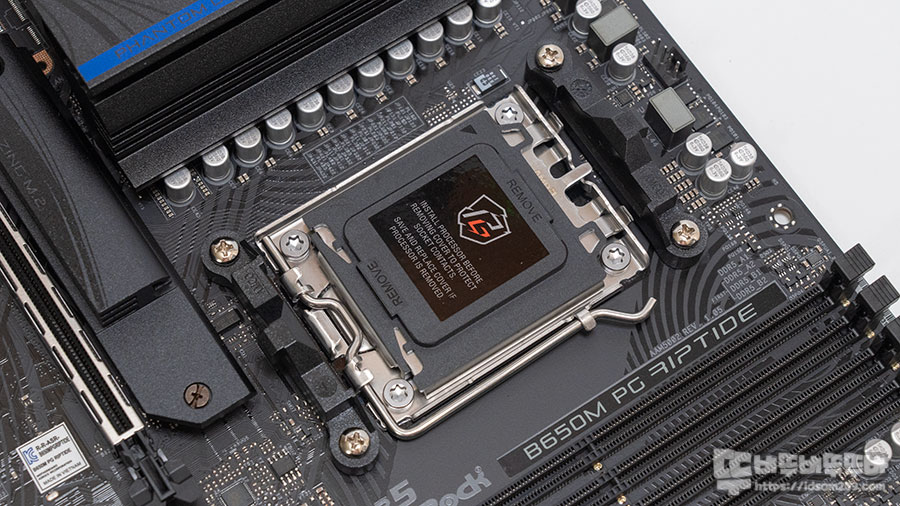

LGA 방식의  AM5 소켓은 절대 메인보드를 개봉했을 때 CPU 소켓 부분을 덮고 있는 커버를 떼지 말고 소켓 상단 프레임을  오픈 → CPU 장착 (핀 손상 주의) → 상단 프레임 잠금 → CPU에 밀려 올라오는 커버 제거 순으로 진행하시면 됩니다.

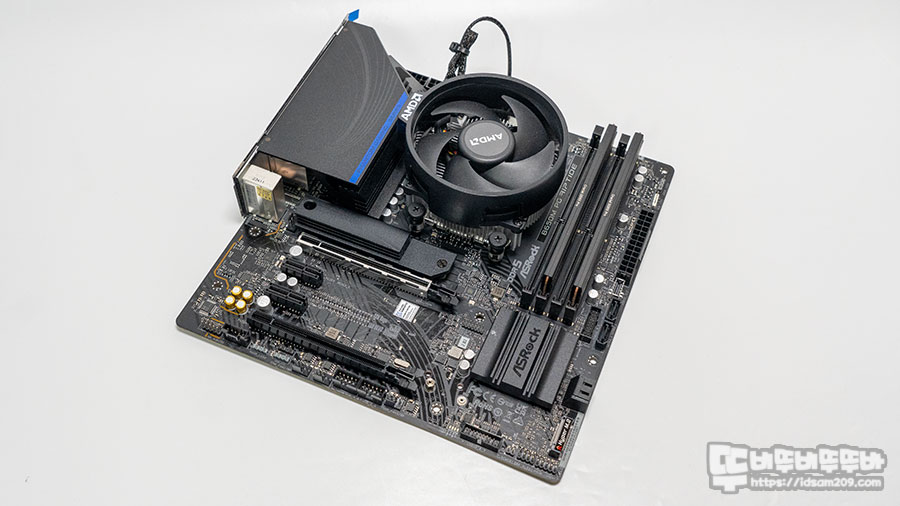

CPU  장착 후에는 CPU 위아래에 부착된 가이드를 제거하고 쿨러를 장착합니다. 간단하죠!

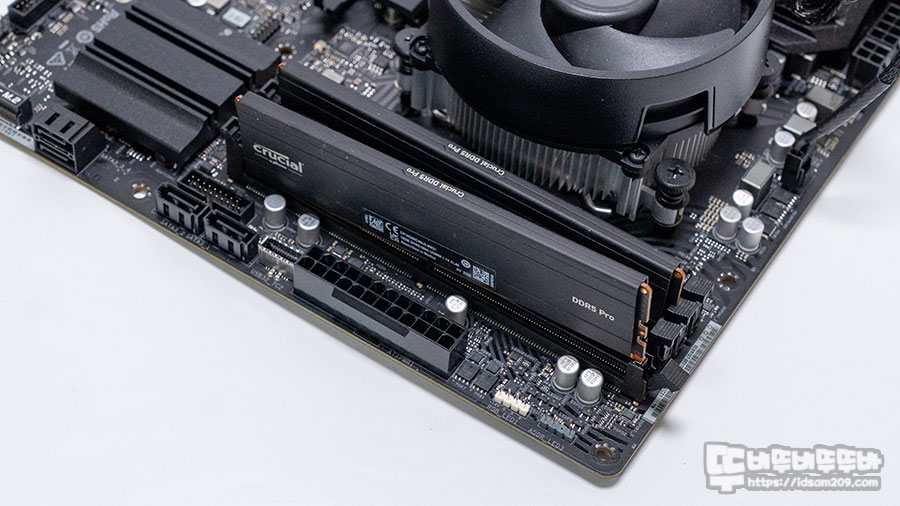

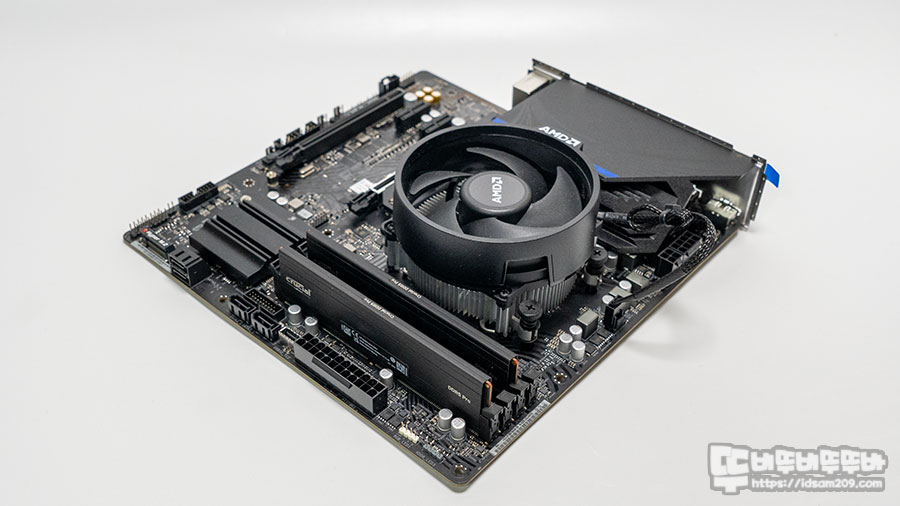

이후에는 2번째, 4번째 슬롯에 DDR5 메모리를 장착해 주면 가장 기본적인 조립이 마무리됩니다.

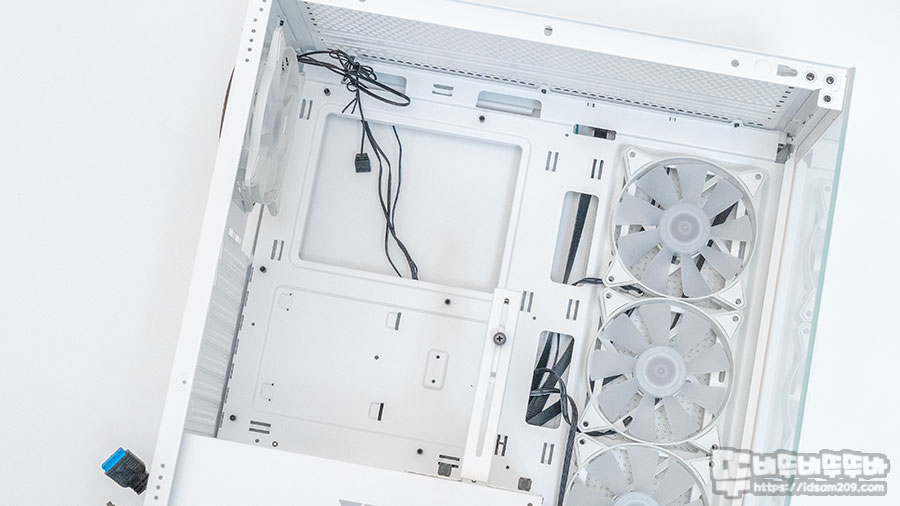

ASRock B650M PG Riptide 메인보드는 M-ATX 폼펙트이기에 케이스 샤시에 M-ATX에 맞는 스탠드오프 위치를 메인보드로 장착할 때 확인하시는 게 좋습니다.

메인보드를 장착할 때 PCI-E 슬롯을 기준으로 하는 수평라인에 나사 고정이 가능한 스탠드오프 위치를 맞춘 후 나사로 최초 고정 후 메인보드 위/아래에 나사 홀에 고정나사를 조립하여 메인보드 고정을 마무리해 줍니다.

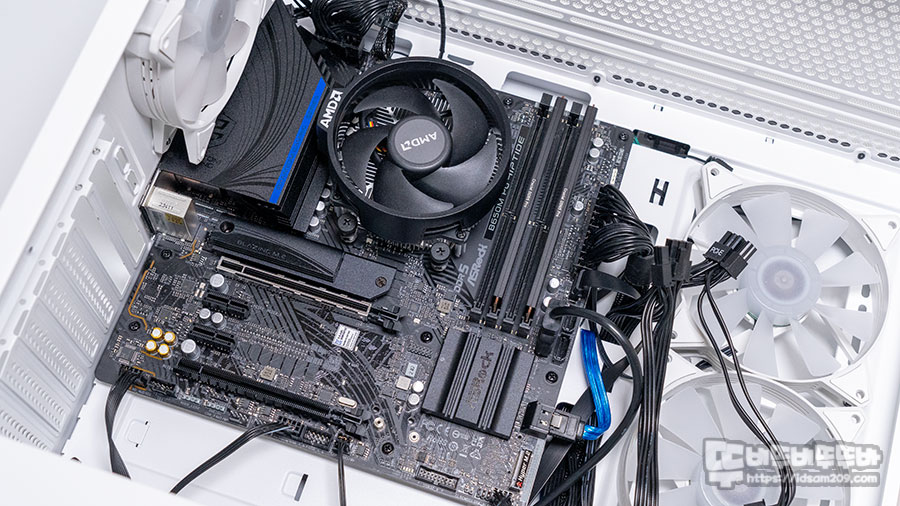

최종적으로 메인보드 조립을 마친 상태입니다.

앞서 설명드린 대로 SATA 포트를 이용 시 전면부로 향하는 포트를 사용하는 경우 그래픽카드를 장착한 후에는 꽂을 수 없기에 손이 움직일 수 있는 공간이 줄어드니 그래픽카드 장착하기 전에 미리 연결해 두시는 게 편하시고요.

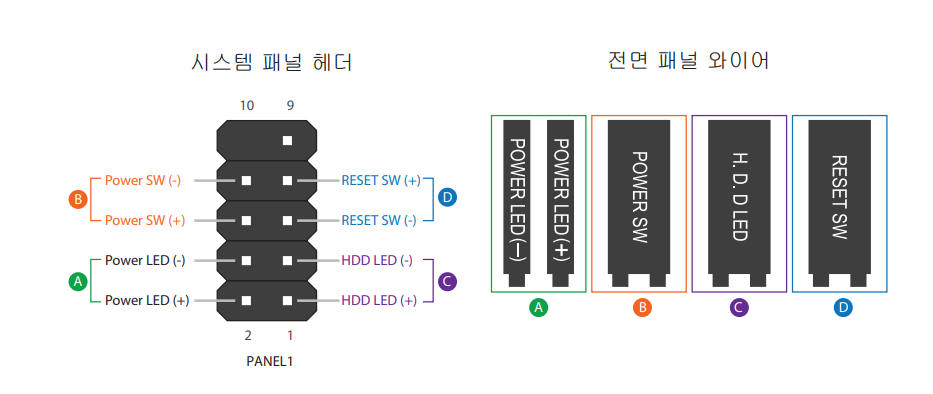

케이스에 제공하는 전면 I/O 케이블은 위의 사진과 같은 핀 구성으로 되어있으니 위의 인쇄 내용을 참고하시면 조금 수월하게  조립하실 수 있으실 거예요.

특히 위/아래로 배치된 5V ARGB 단자는 RGB 쿨러를 사용할 때 메인이 되는 커넥터를 잘 배분하여 사용하시면 좋습니다.

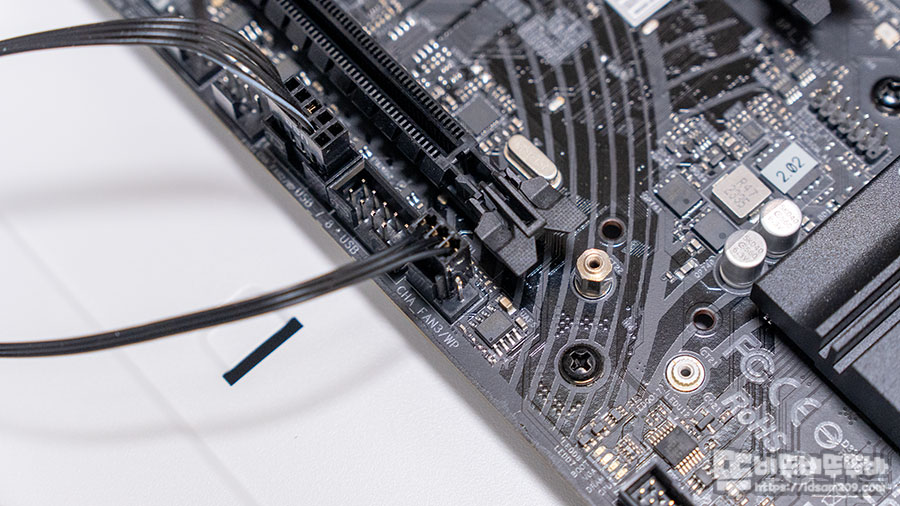

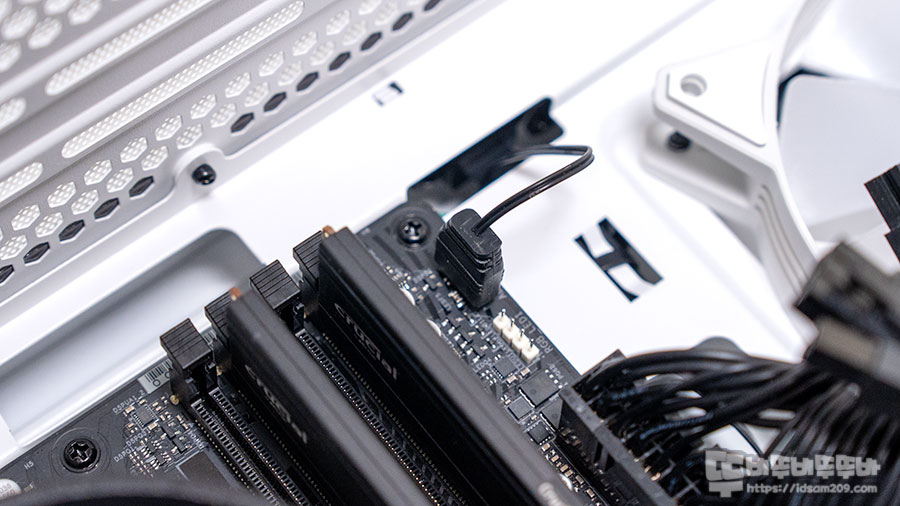

케이스의 FAN 연결 케이블이 길어서 메인보드 아래쪽에 연결을 할 수 있었네요.

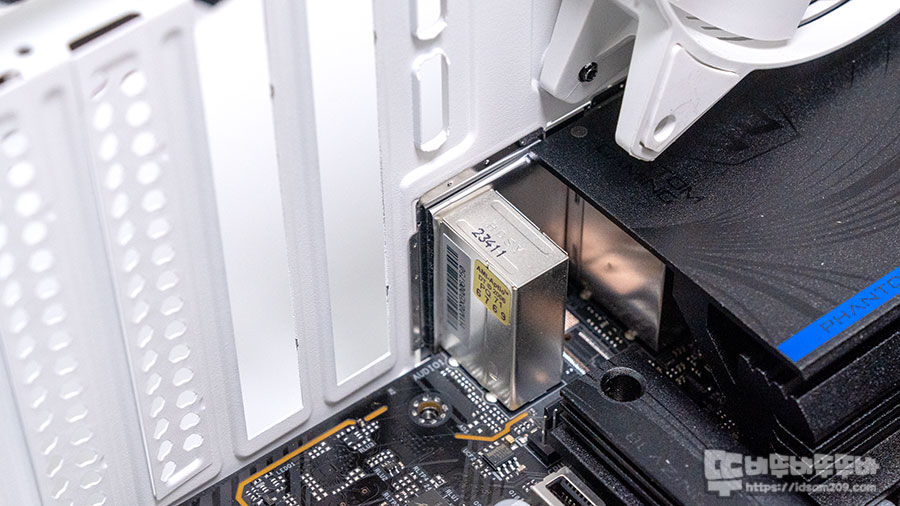

일체형 디자인이지만 약간의 유격이 있어 유연한 I/O 쉴드는 위치를 맞춰야 하는 부담이 없이 적당히 위치만 맞춘 후 장착하면 편하게 조립할 수 있었습니다.

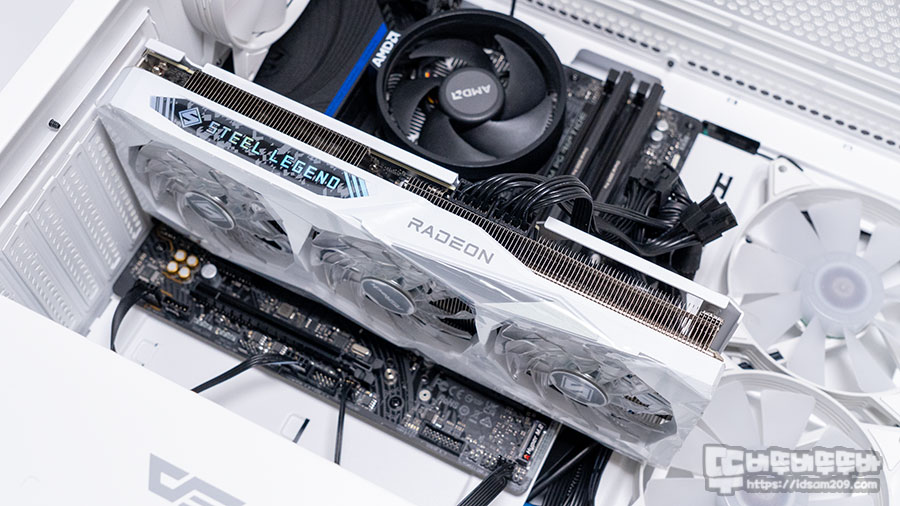

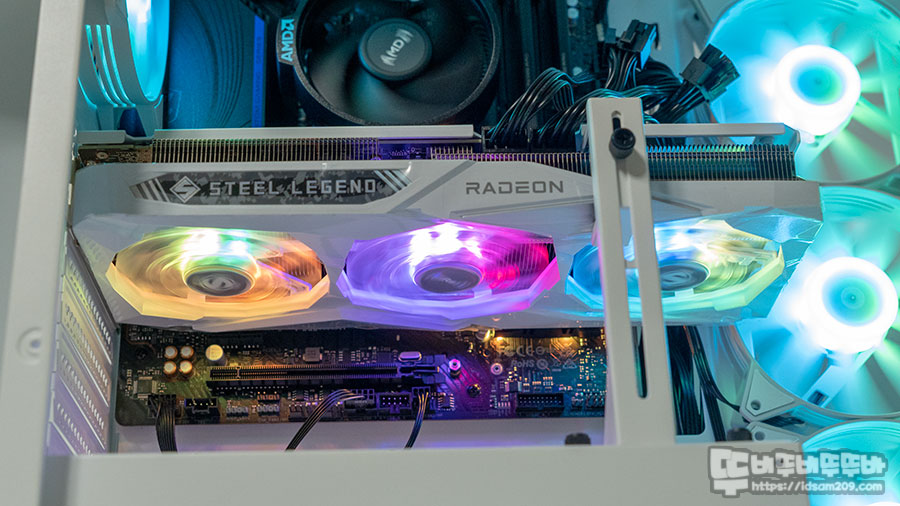

컴퓨터 조립에 홍일점이라 할 수 있는 그래픽카드를 꽂아주면 조립 끝.....

물론 그 뒤로 이어지는 케이블 정리는 생략하겠습니다. ^^

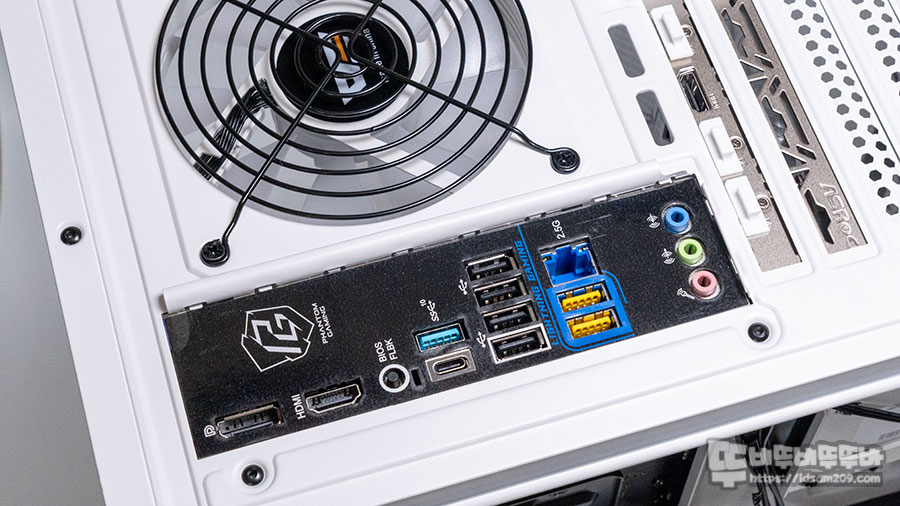

케이스 뒤쪽에서 보는 I/O 쉴드 모습.

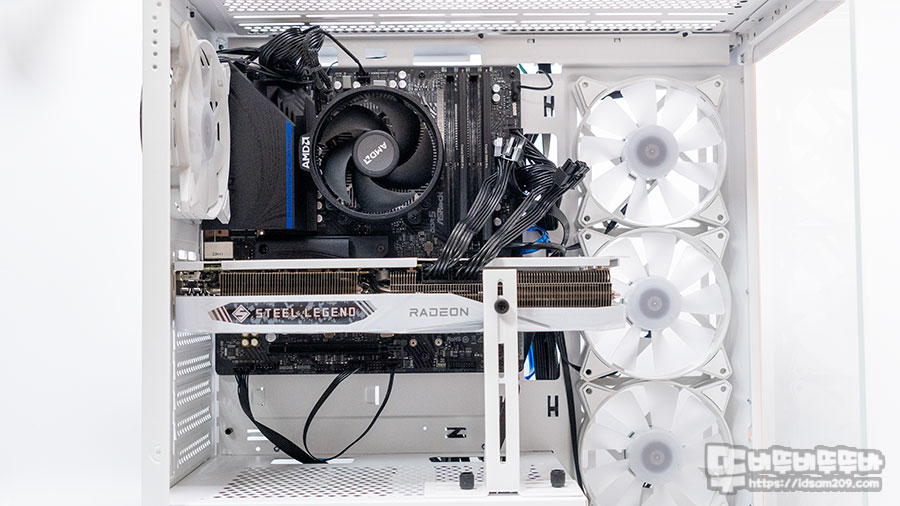

짜잔.... 고생한 만큼 보람이 느껴지는 시스템 조립 모습입니다.

자.. 그럼 전원을 넣고 부팅을 해봐야겠죠?

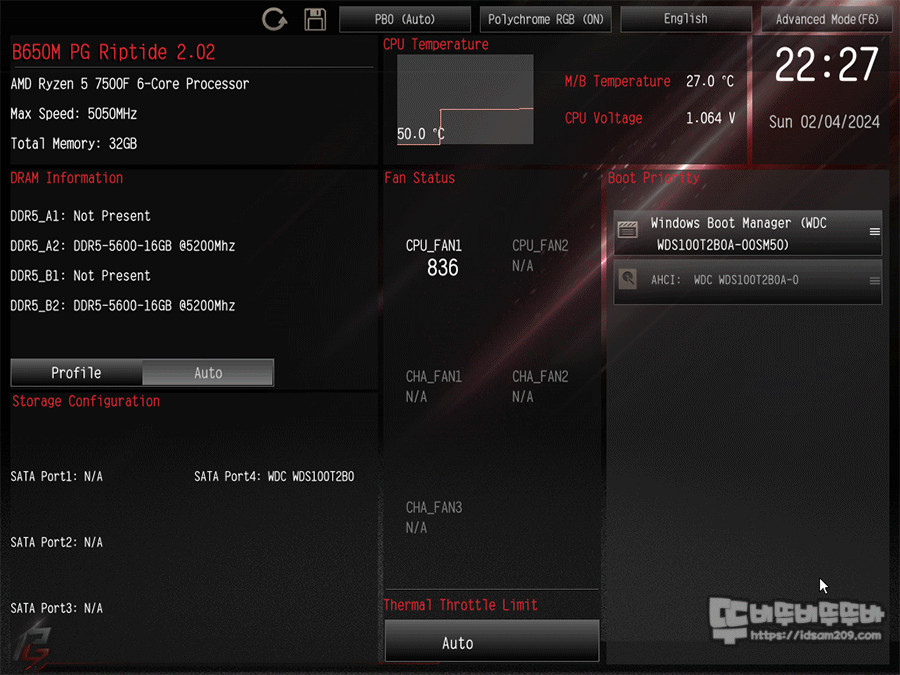

바이오스 화면을 살펴보면서 조금 놀란 부분이 타사 메인보드에서는 PBO 활성화를 하기 위해서 이런저런 메뉴를 들어가야 했는데 Easy 메뉴 상단에 따로 구성되어 있어 깜짝 놀랐네요. 오~~ 좋다.

BIOS의 세부적인 메뉴는 차차 살펴봐야겠지만 특히 눈에 띄는 부분이

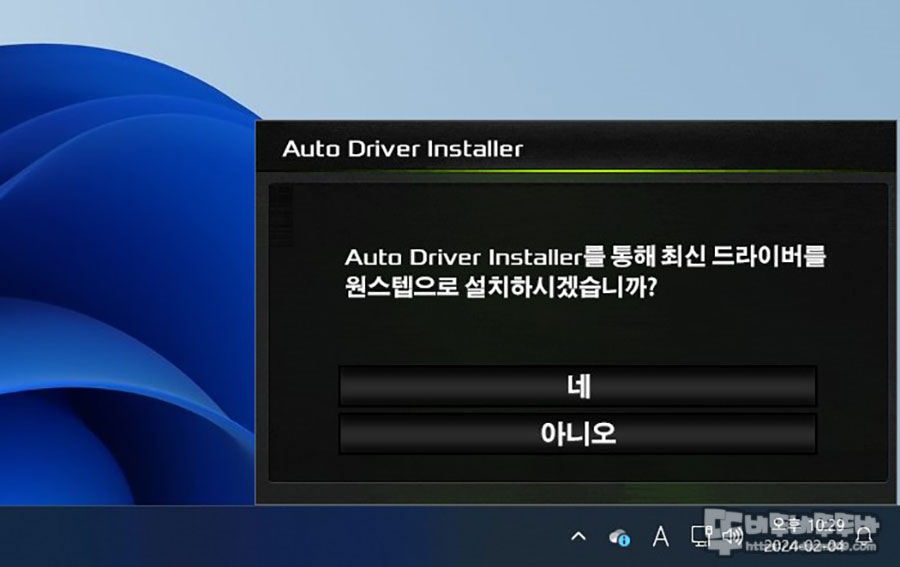

BIOS의 세부적인 메뉴는 차차 살펴봐야겠지만 특히 눈에 띄는 부분은 오토 드라이버 인스톨 활성화 메뉴인데 활성화 시 윈도우 부팅 시 자동으로 드라이버를 설치하는 메뉴가 실행되는데요.

DVD가 제공되지 않기에 홈페이지에 방문해서 일일이 찾아서 설치하지 않아서 좋았습니다.

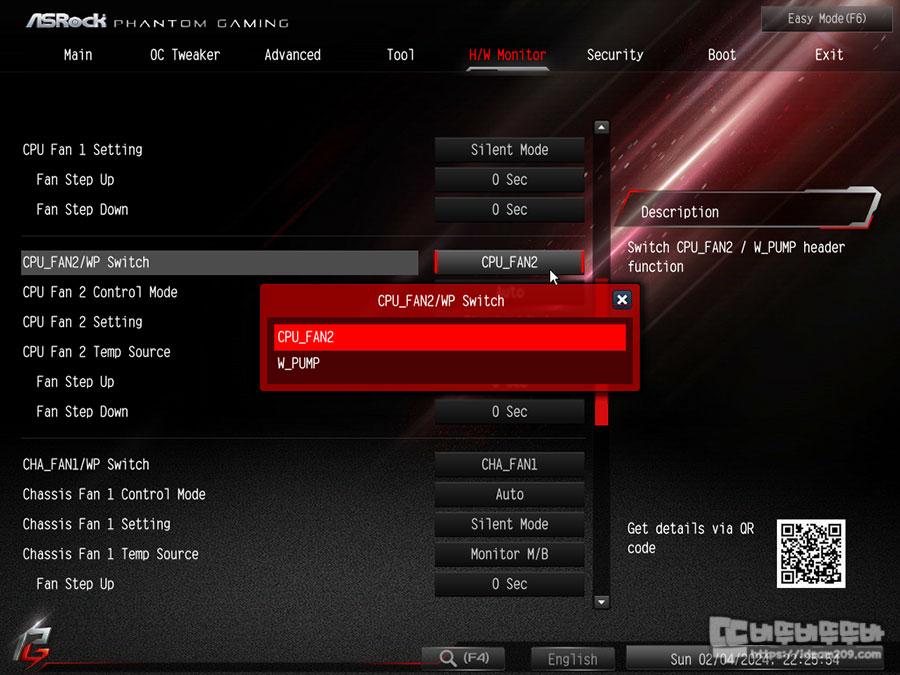

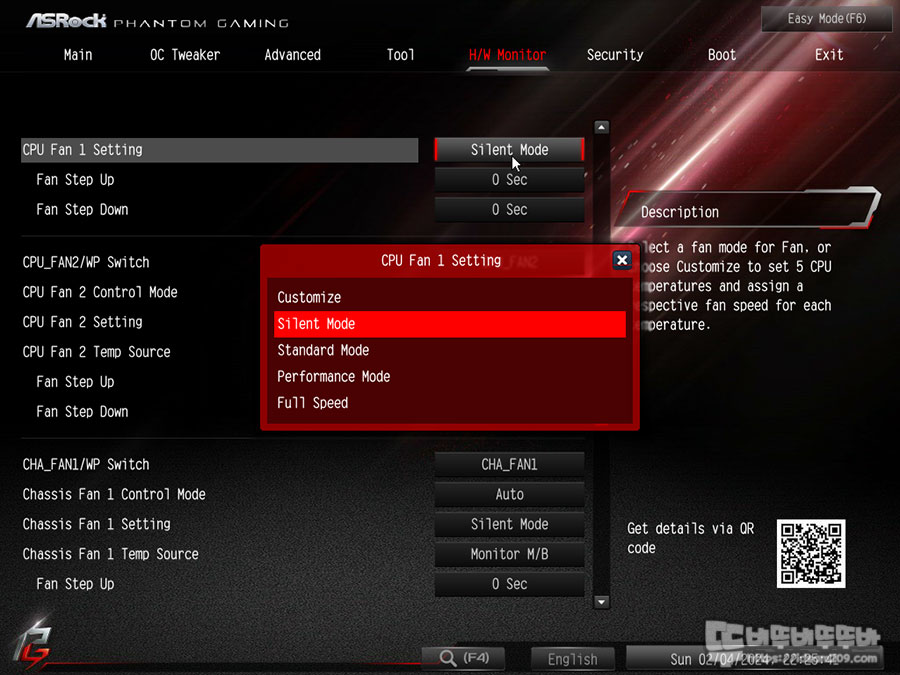

CPU 팬 사용 시 팬의 쿨링 성능 선택과 FAN/WP 커넥트의 경우 팬 또는 워터블럭 사용을 선택할 수 있어 제품에 맞는 설정이 가능합니다.



    마무리

지금까지 ASRock B650M PG Riptide 메인보드를 이용한 시스템 조립에 대하여 살펴보았습니다.



시스템을 조립하면서 일체형으로 디자인된 유연한 I/O 쉴드는 보통의 메인보드 조립할 때 I/O쉴드를 케이스에 끼워주는 작업을 하지 않고 메인보드 장착할 수 있는 편리함 제공하며 요즘 LED가 반짝이는 부품을 사용할 때 많이 사용하는 ARGB 3핀 헤더가 위/아래로 배분되어 있어서 CPU 쿨러와 시스템 쿨러를 효율적으로 배치할 수 있고요.



조립 이후에는 설정을 위해 진입하는 BIOS 메뉴의 경우 별도의 메뉴로 구성된 PBO 메뉴와 XMP/EXPO 메뉴는 복잡하지 않고 간편해서 좋았습니다.



다음 시간에는 좀 더 심층 깊은 내용으로 ASRock B650M PG Riptide 메인보드에 대하여 알아보겠습니다.





*본 내용은 ASRock 다나와 서포터즈 활동 일환으로 ASRock의 지원을 받아 제작하였습니다."
