로지텍 지슈라 자가수리 기록 2

일전에 더블클릭 문제로 아이가 사용하는 지슈라 수리를 과정을 포스팅한 적이 있었죠. (https://idsam209.com/3077)

이번에는 제가 사용하는 지슈라 1 핑크 제품 수리에 관한 기록입니다.ㅎㅎㅎ

제가 사용하는 놈은 왼쪽 사이드버튼과 휠 스크롤 불량이라 이래저래 돈이 조금 더 깨졌다는...

알리를 통해 구입한 자재를 살펴보면 위쪽에 기판은 메인 스위치 기판으로 핫스왑 방식으로 제작된 놈을 구입했습니다.

먼저는 보라색 컬러 기판을 구입했는데 이번에 녹색 기판 제품으로 구입했네요.

사진 왼쪽에 필름형태로 된 부분은 사이드 버튼 부품이고요. 오른쪽은 혹시나 해서 구입한 저소음 스위치입니다.



그럼 살짝 디테일을 살펴보겠습니다.

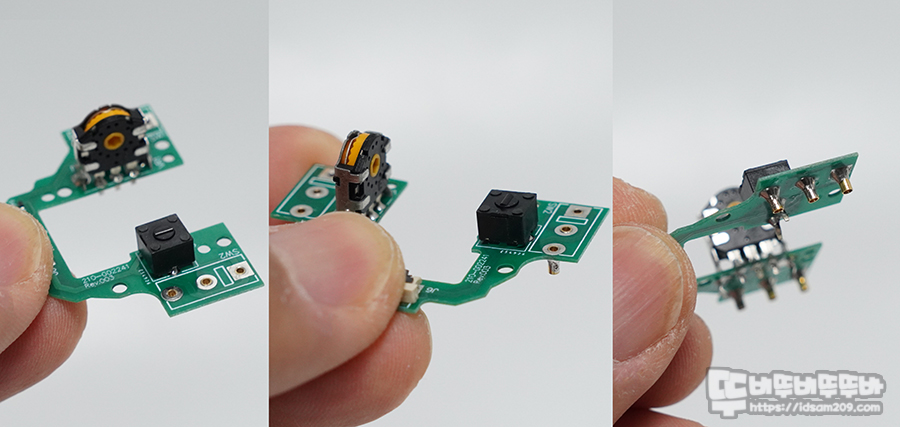

핫스왑 방식의 버튼 PCB는 합스왑 소켓이 적용되었지만 기판 위쪽으로 돌출되지 않는 단차가 없는 게 특징이며 먼지에 취약한 TTC 골드 인코더가 사용되었네요.

휠 인코더는 나중에 문제가 생기면 그때 교체를 해야겠다는.....

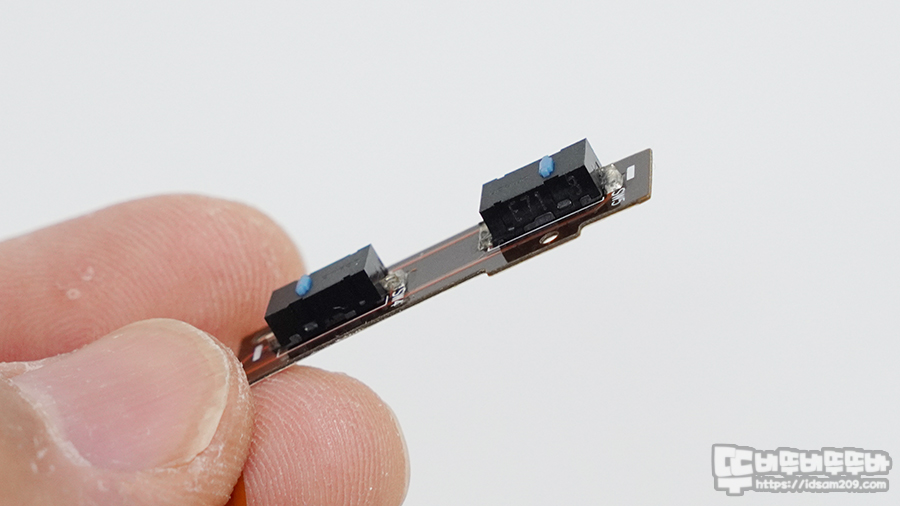

두 번째 부품인 사이드 버튼 부품은 독특하게도 사이드 버튼과 중앙 부분에 LED 주변에 몇 개의 부품이 부착되어 있고 나머지는 플렉시블 케이블로 되어있는 게 특징인데요.

일반적인 마이크로 스위치보다 작은 특수한 스위치가 사용되어 교체가 불가능하기에 통으로 교체를 해야 하는 구조네요.

나중에 알게 되었지만 왜? 부품을 부착하는 면이 양면테이프로 되어있는지 이해가 안 되었다는.....

자.. 그럼 본격적으로 분해를 해보겠습니다.

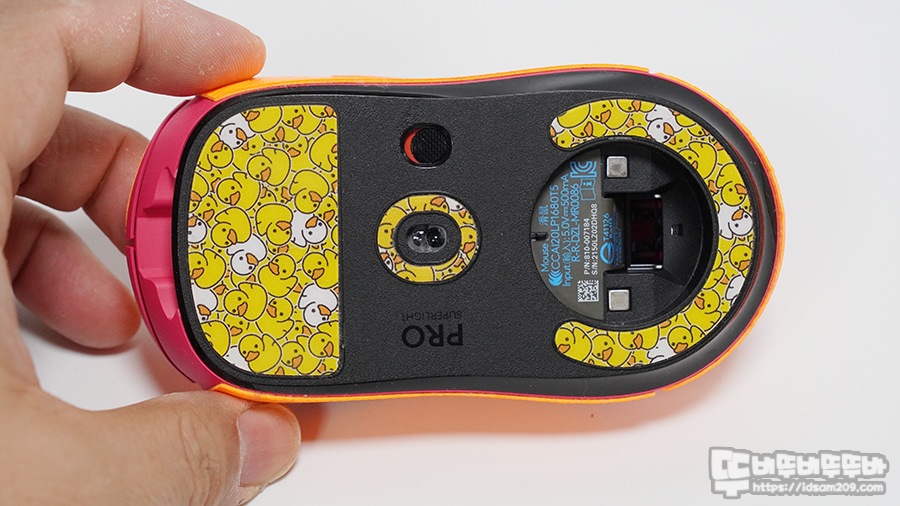

먼저 피트를 떼어내고 앞쪽과 뒤쪽에 고정나사를 모두 풀어 줍니다.

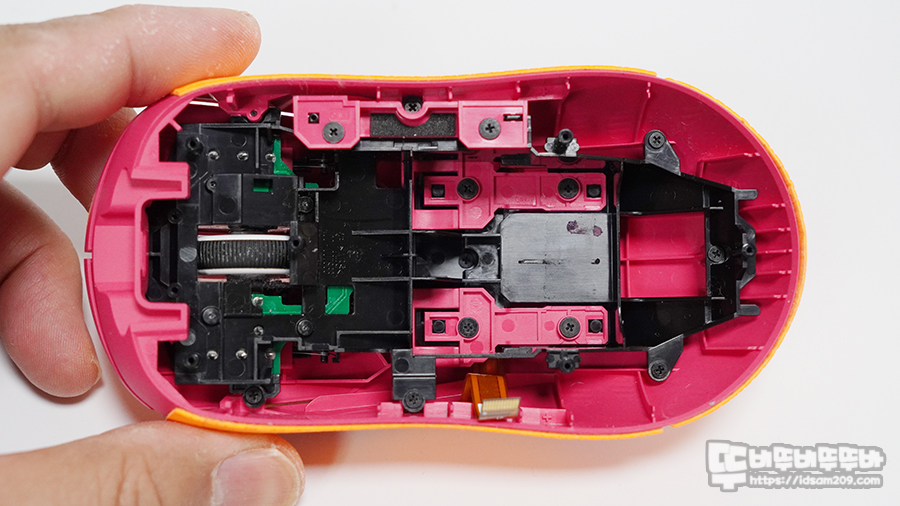

상하판이 분리되면 건전지 3핀 커넥터와 상단 스위치 케이블이 연결된 것을 확인할 수 있는데 2개의 케이블을 모두 분리해 줍니다.   데이터 케이블은 흰색 부분을 위쪽으로 올려서 케이블을 분리하시면 되니 참고하세요.

양면테이프로 부착된 건전지를 떼내고 좌우 클릭 부 하우징 고정 나사 (좌/우 2개씩) 총 4개를 분리합니다.

버튼부 PCB를 고정하는 4개의 나사와 플렉시블 케이블을 분리해 주면 되는데 플렉시블 케이블 소켓은 검정색 부분은 놔두고 흰색 부분을 잡아당겨 케이블을 분리하시면 됩니다.

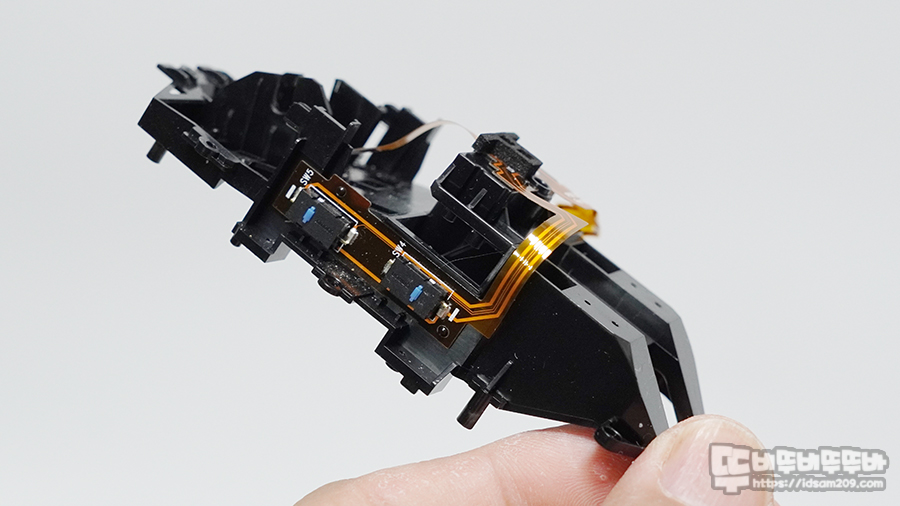

그리고 상단 하우징 내부의 나사를 앞뒤 모두 제거하면 베이스 부분에 부착된 사이드 버튼 플렉시블 케이블을 보게 되는데 재사용이 불가능한 만큼 양면테이프로 부착된 부분을 모두 제거해 주시면 됩니다.

특히 중앙부에는 스펀지가 부착되어 있는데 잘 분리하였다가 재활용을 해야 하니 조심이 떼어내세요.

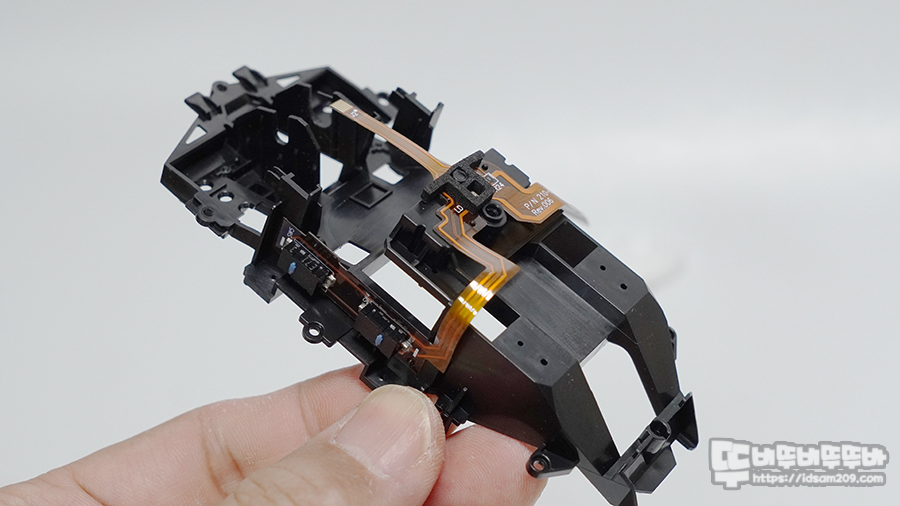

모든 작업이 끝나면 역순으로 새로운 사이드 버튼 플렉시블 필름을 부착해 주면 되는데요.

중앙부, 사이드 버튼 부에는 위치 고정을 위한 돌기가 있으니 필름의 구멍을 돌기 부분에 맞춰 부착해 주면 손쉽게 작업이 완료됩니다.

참고로 사이드 버튼이 스위치를 직접 때리는 형태인 줄 알았는데 사출물 중간 플라스틱 부분이 스위치에 닿아 작동하는 원리였네요 헐..



이렇게 해서 조립이 완료되었는데.......

음.. 결론 수리를 만족하지만 저소음 스위치는 비추.

누르고 떼는 스위치 느낌이 아닌 떼는 순간 느낌이 이상해서 결국 후아노 핑으로 사용 중이네요.



이상으로 지슈라 1 자가 수리 포스팅을 마칩니다.
