Glorious GMMK Pro 기본 키맵 QMK Toolbox로 복구하기

by 뚜비뚜비뚜뚜바 뚜비뚜비뚜뚜바 2021. 8. 6.
728x90
반응형

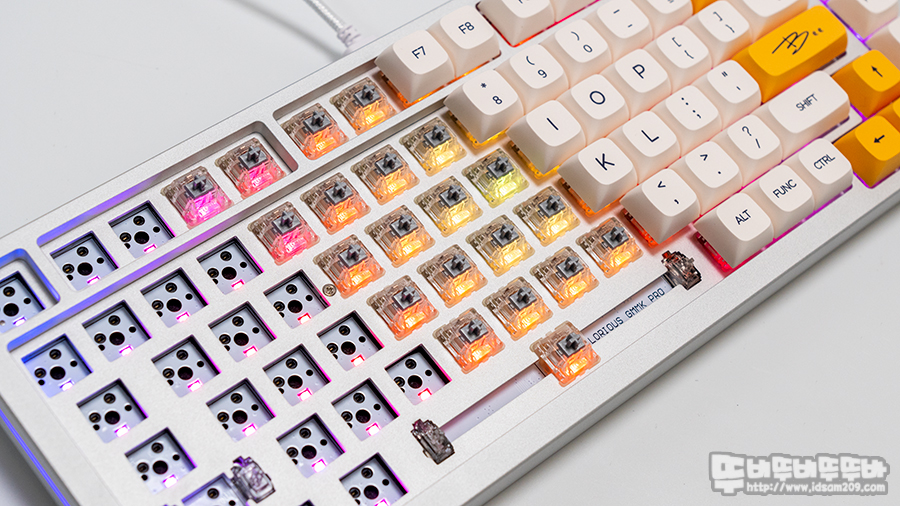

이번 시간에는 글로리어스 GMMK PRO가 지원하는 QMK 펌웨어를 이용한 작업 후 Glorious Core로 복원하는 과정에 대하여 포스팅하려고 합니다.



이전 리뷰에서 잠깐 언급했었지만 전용 소프트웨어서도 지원을 하는 키스와핑 기능을 QMK Tools을 이용하여 전용 프로그램을 사용하지 않고 유저에 입맛에 맞는 키배열 세팅 후 펌웨어 하여 사용하는 방식인데요.



이 방식을 이용할 경우 RGB LED 백라이팅 미지원 및 Glorious Core 즉 윈도우에서 설치하여 사용하는 전용 프로그램을 사용할 수 없습니다.



또한 주기적으로 최신 버전으로 업데이트해주는 전용 소프트웨어 펌웨어 중에 문제가 생겼을 때 조치할 수 있는 방법이 될 수 있기에 QMK 펌웨어 전체적인 내용이 아닌 QMK Toolbox를 이용하여 초기 Glorious Core로 복구하는 방법에 대하여 알아보겠습니다.



시작하겠습니다.





1. 먼저  Glorious Core 키맵 파일인 "(QMK)GMMK _PRO_US_2021_04_07_V0035_DFU_FW.bin"을 다운로드합니다.

Glorious Core 키맵 파일 <다운로드

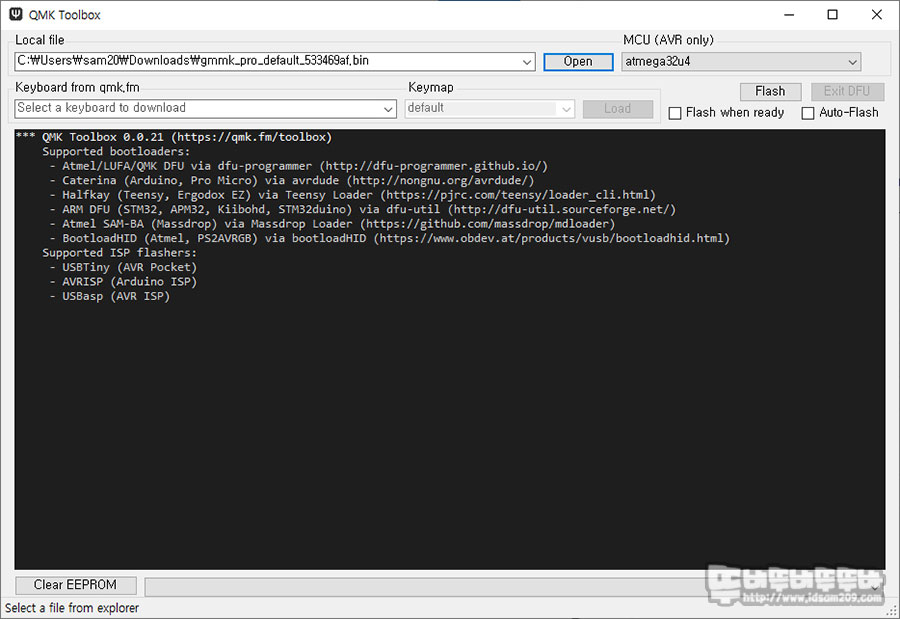

2. 그다음 QMK Toolbox 툴을 다운로드 후 실행합니다. <다운로드 >

여기서 우측 상단의 MCU (AVR only)부분은 디폴드 값인 "atmega32u4"로 놔둡니다.



3. 위의 프로그램 실행된 상태에서 키보드 케이블을 USB 포트에서 뽑은 후 부트로더로 진입하기 위해 B키와 Space Bar동시에 누른 상태에서 USB 포트에 케이블을 연결하고 키에서 손을 뗍니다.

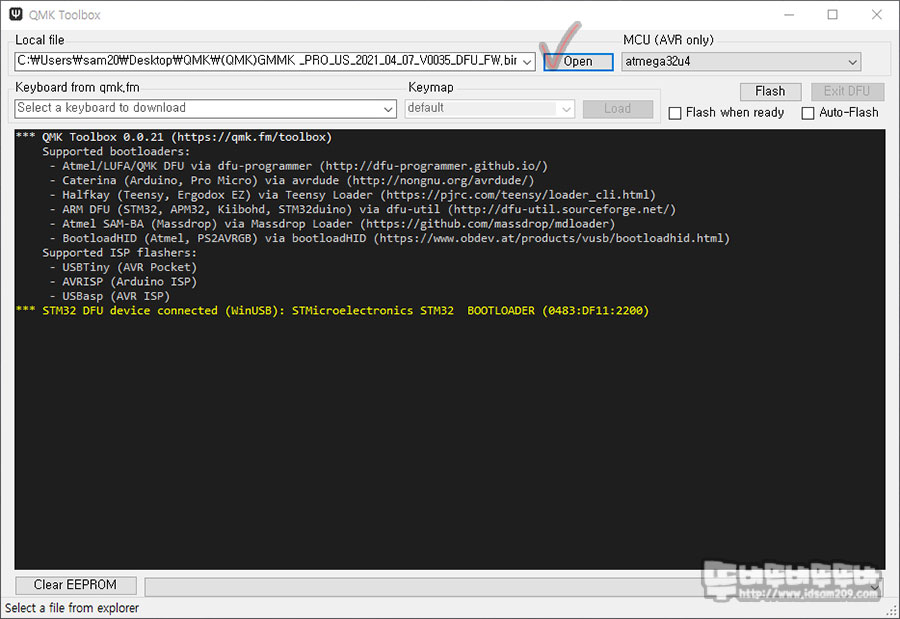

부트로더가 정상적으로 실행되면 노란색 글씨로 장치 연결 (device connected)과 Bootloader로 연결되었음을 표시합니다.

이때 키보드는 LED Off 상태로 아무런 작동이 되지 않으니 당황하지 마시고 아래의 내용을 따라서 진행해주시기 바랍니다.

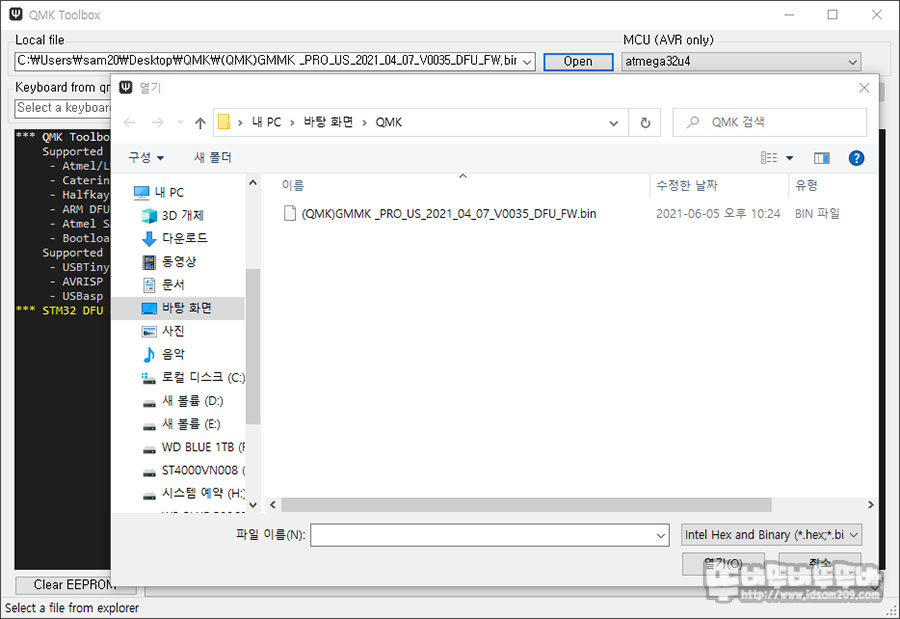

4. 상단에 Open 버튼을 눌러 1번을 통해 다운받은 Glorious Core 키맵 파일을 불러옵니다.


5. Flash 버튼을 눌러 펌웨어를 진행합니다.

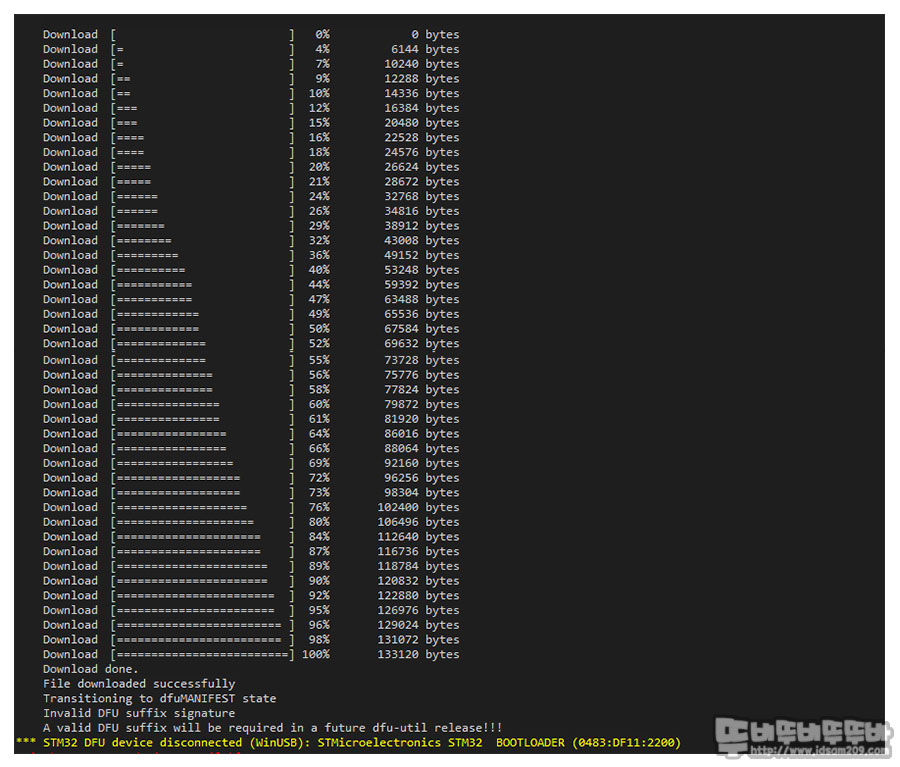

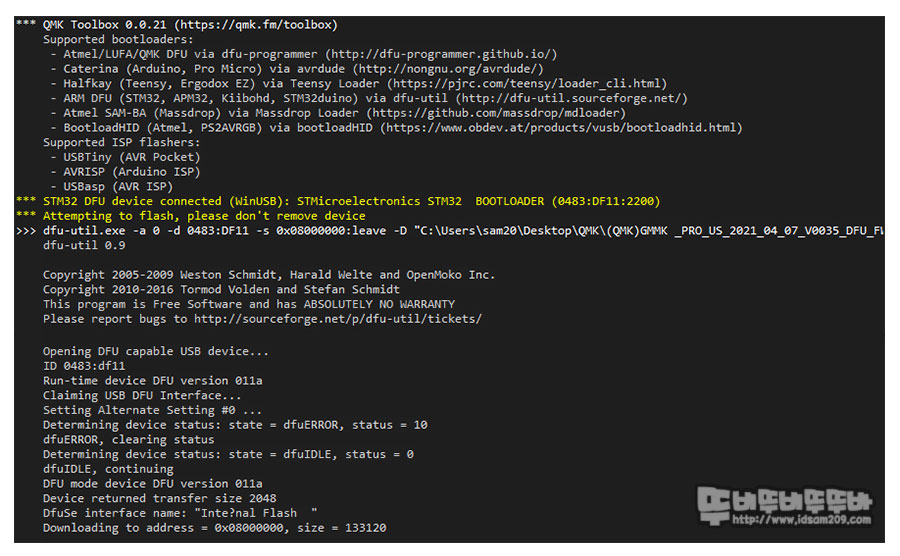

Flash 버튼을 누르면 위/아래 이미지와 같이 텍스트가 뿌려지면서 진행이 되는데  100% 작업이 완료되기 전까지 그대로 지켜보시기 바랍니다.

Glorious Core로 펌웨어 완료되면 장치 연결 해제 (device disconnected)와 Bootloader 연결이 끊기면서 RGB LED 백라이트가 작동됩니다.


자. 이렇게 Glorious Core로 펌웨어가 완료되면 RGB LED 백라이트가 작동되면서 키보드가 사용되며 전용 소프트웨어를 이용한 다양한 설정이 가능해집니다.



한 가지 참고하셔야 할 부분은 2021년 5월에 1차 수입 제품 100개 물량은 위의 변경된 키캡 파일을 QMK Toolbox를 이용한 펌웨어가 가능한데요. 전 세계적으로 반도체 수급에 문제가 생기면서 2차 물량부터는 QMK Toolbox 지원 안된다는 이야기를 들은 적이 있는데요.



아마도 2021년 8월에 2차 수입 제품 200개 물량이 여기에 해당하지 않을까? 생각됩니다.



정확하게 전달받은 내용이 없지만 USB 연결을 해제한 상태에서 B키와 Space Bar를 동시에 누른 후 USB 연결 시 RGB LED 백라이트가 켜져 있다면 QMK 펌웨어 툴을 지원하지 않는 제품일 거예요.



특수한 목적이 있지 않는 한 전용 소프트웨어를 통한 지속적인 펌웨어 지원과 키 스와핑, 매크로, LED 라이팅 설정 등 기성품에서 지원하는 그러한 내용을 사용할 수 있기에 개인적으론 Glorious Core로 사용하시는 걸 추천드리니 참고하시기 바라며 포스팅을 마치겠습니다.



그럼. 20000....





※ 추가 사항.

1.  QMK Config 사이트를 통해 키맵을 변경하오 이를 펌웨어 하는 경우 부트로더 진입 키가 B키 + Space Bar가 아닌 Fn + \(역슬래쉬) 키로 변경됩니다.  (네이버 EMBEST 카페 Arod님이 상기시켜주셨습니다.)

예전에 이 키를 못 찾아서 키판 뒷면에 금속 스위치로 부트로더 진입을 했었거든요.



2.  하드웨어 리셋 키 알아냈습니다.

FN + ESC + F1 + F3 + F5를 10초간 누르면 하드웨어 리셋이 가능하다고 하네요.

이 경우 매크로키, RGB 커스텀 설정이 모두 초기화되니 참고하시고 먹통이 되는 경우 리셋으로 부활해보시기 바랍니다.
