Fractal Design Lumen S36 RGB 수냉 쿨러

by 뚜비뚜비뚜뚜바 2021. 9. 14.
728x90
반응형


이번에 리뷰할 제품은 Fractal Design에서 새롭게 출시한 Lumen S36 RGB 수냉쿨러입니다.



Fractal Design Lumen은 라디에이터에 워터펌프를 장착되는 설계로 워터블럭의 높이가 낮고 여기에 6개 RGB LED를 이용한 LED 라이팅 효과를 보여주는 독특한 설계가 기존의 일체형 수냉쿨러 제품과 차별화되는 요소인데요.



워터펌프가  작동 시 발생하는 발열까지도 라디에이터에 부착된 쿨링팬을 이용한 직접 냉각을 할 수 있는 디자인으로 설계된 Fractal Design Lumen S36 RGB의 리뷰를 통해 자세히 살펴보겠습니다.



리뷰를 통해 자세히 살펴보겠습니다.



리뷰~ Start!!





    패키지 & 스펙 정보

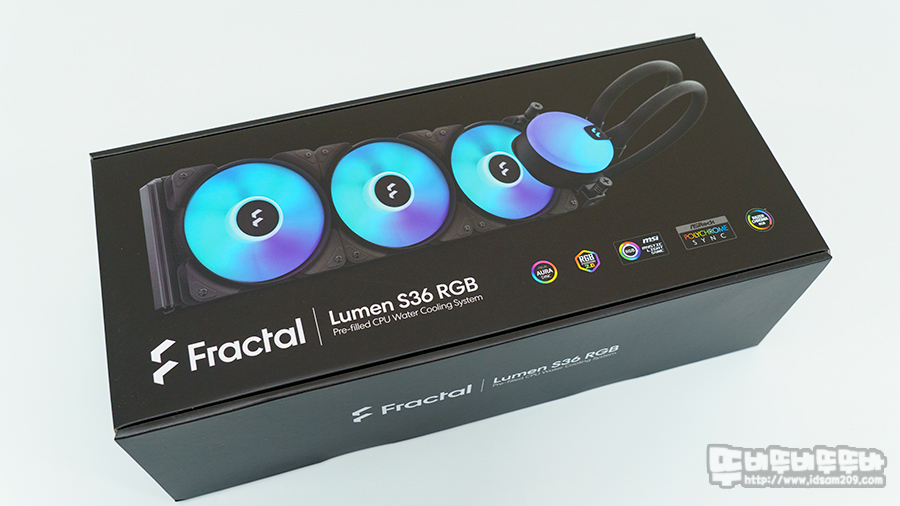

Fractal Design Lumen S36 RGB 수냉 쿨러 패키지에는 제품의 모습과 모델명 그리고 ASUS AURA SYNC, GIGABYTE MYSTIC LIGHT,  ASROCK POLYCHROME, RAZER CHROMA RGB 등 Addressable RGB 지원에 대한 인쇄가 되어있네요.

패키지 측면의 인쇄 모습과 뒷면 인쇄 모습.

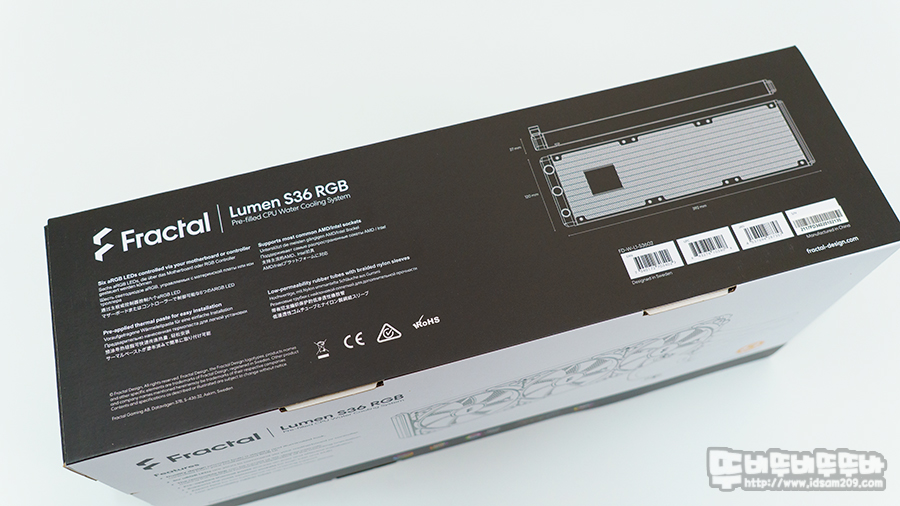

패키지 뒷면에는 제품의 특징이 표현되어있습니다.

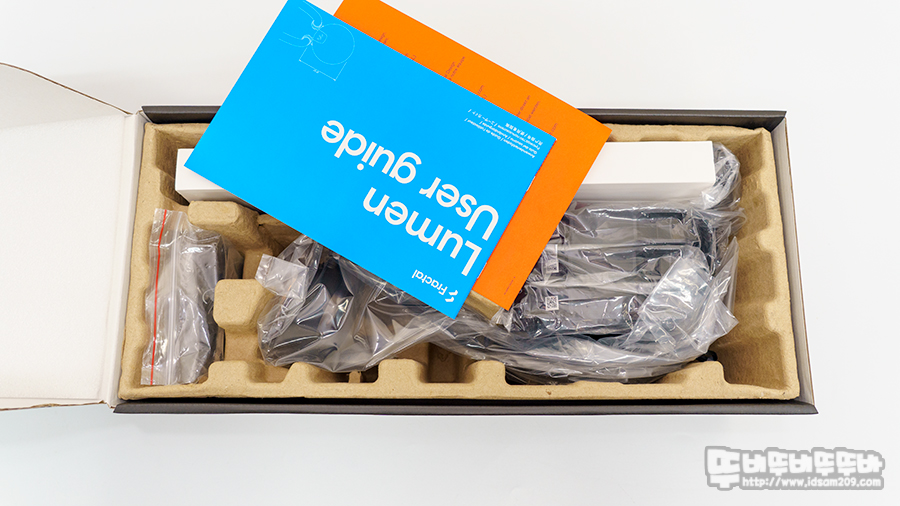

패키지를 개봉하면 마주하게 Fractal Design의 시그니처 매뉴얼과 제품 포장 모습.

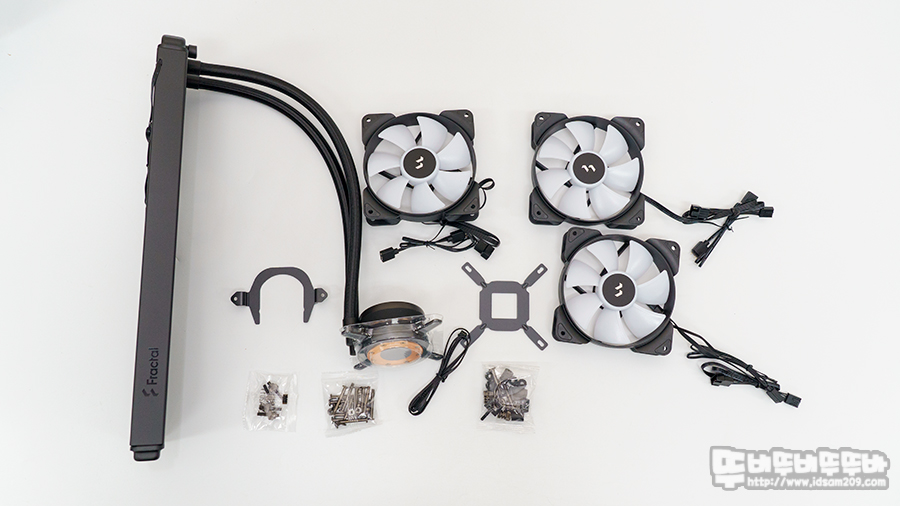

제품 구성은 워터블럭 일체형 라디에이터, Aspect 12 RGB PWM 팬, 인텔용 CPU 브라켓과 메인보드 백브라켓, AMD용 CPU 브라켓, 쿨러 장착용 나사 및 워터블럭 장착용 스탠드오프, 와셔, 나사 그리고 5V ARGB 케이블로 구성되어있습니다.



스펙 정보를 살펴보면...

▷ 쿨링 팬

120mm, 25T  두께의 Aspect 12 RGB PWM 팬 3개 / Rifle 베어링 사용 / 소음도 10~33.2dBA / 속도 500~2000 RPM

/ 풍량: 13~56 CFM / 풍압: 0.23~2.34 mmH2O / 수명 90,000시간 / 연결 커넥터 4핀 커넥터, ARGB 3핀



▷ 워터블럭 & 라디에이터

워터블럭 지름 67mm, 높이 43mm / 구리 베이스 / 분리형 커버를 이용한 로고 위치 변경 지원 및 ARGB 투영

라디에이터: 3열 / 392 x  120 x 27mm 크기 / 알루미늄 베이스 / 400mm 길이 / 호수 겉면에 나일론 직조 재질 사용

세라믹 베이링이 사용된 라디에이터 펌프는 4,000rpm 속도 / 22dBA / 51 I/h 흐름 / 17.6 kPa 압력으로 작동



▷ CPU 소켓 및 기타 정보

인텔 : LGA2066 / LGA2011-V3 / LGA2011 / LGA1366 / LGA1200 / LGA115x

AMD : AM3 / AM4 / FMx/AMx(AM1/4 외)

ARGB 지원 : ASUS AURA SYNC, GIGABYTE MYSTIC LIGHT,  ASROCK POLYCHROME, RAZER CHROMA RGB

보증 기간 : 5년 ( 삼성화재 생산물 배상책임보험 가입)으로 안심하고 사용할 수 있습니다.

제품은 240mm, 280mm, 360mm 3가지 규격에 RGB 모델과 Non-RGB 모델로 구분하여 총 6가지 모델로 판매되며 9월 30일까지 제품을 구입하면 프렉탈 Aspect 12 RGB PWM 팬을 증정 이벤트가 진행되고 있으니 구입에 참고하시기 바랍니다.





    제품 살펴보기



▶  Aspect 12 RGB PWM 팬

Fractal Design Lumen S36 RGB 수냉 쿨러에는 일전에서 소개해드렸던 Aspect 12 RGB PWM 팬이 기본으로 구성되어있는데요.

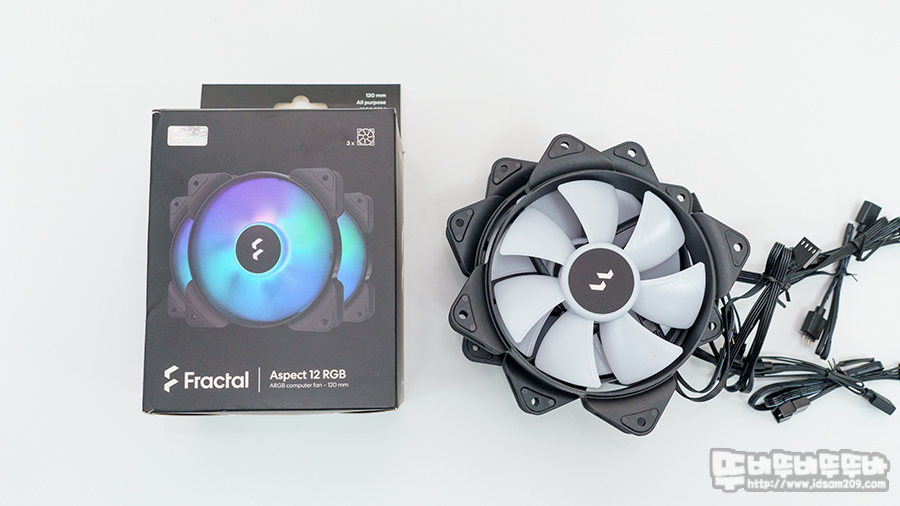

Aspect 12 RGB PWM 3팩 패키지와 비교 샷 모습.

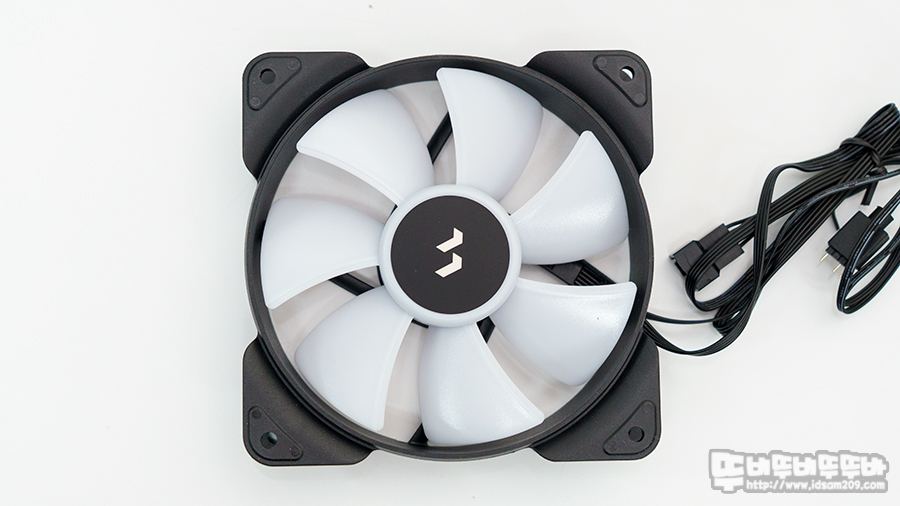

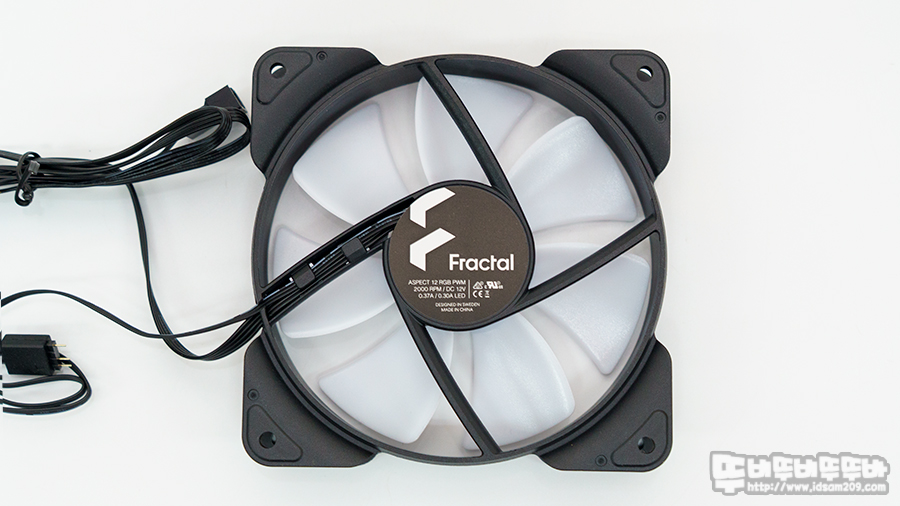

120mm 크기와 25T 두께의 Aspect 12 RGB PWM 팬은 Rifle 베어링 사용으로 정숙하여 10~33.2dBA 소음과 500~2000 RPM 속도로 사용이 가능하며 90,000시간의 수명과 팬 작동에 필요한 4핀 커넥터와 ARGB 효과를 위한 3핀 커넥터로 기본 구성이 되어있어  데이지체인방식 각 쿨러를 연결하여 사용하게 됩니다.

7개의 반투명 블레이가 사용된 쿨러는 베어링이 있는 중앙부에 6개의 ARGB LED가 내장되어 쿨러 중앙에서 날개 끝까지 LED 효과를 잘 표현하고 있으며 타사 제품과 다르게 팬 고정부에는 진동방지 댐퍼가 없는 게 특징입니다.

그만큼 진동이 없다는 점을 강점으로 내세우고 있는 거 같네요.

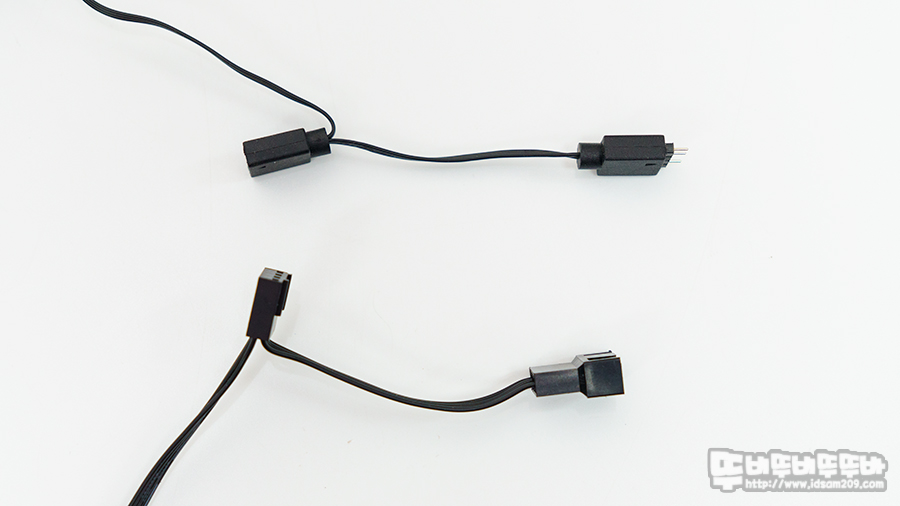

데이지 체인 방식의 ARGB 3핀 커넥터와 PWM 4핀 커넥터 모습.



▶  일체형 수냉 쿨러

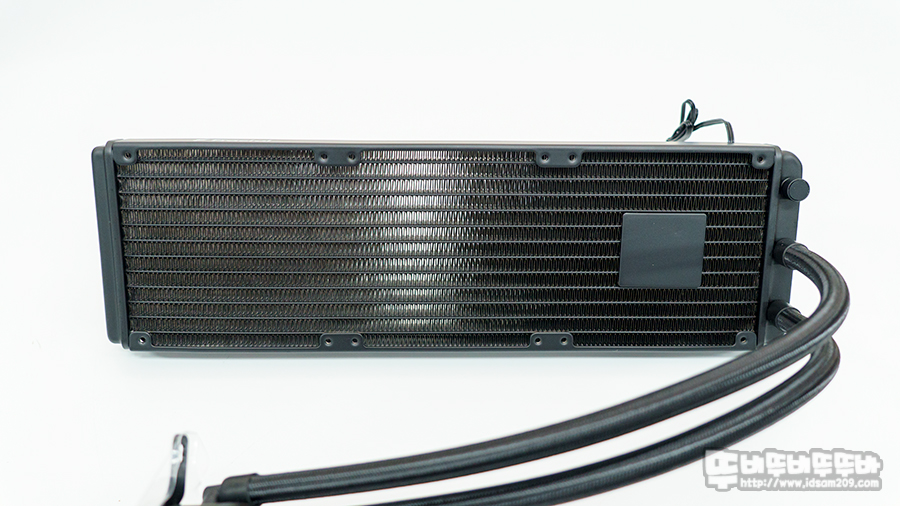

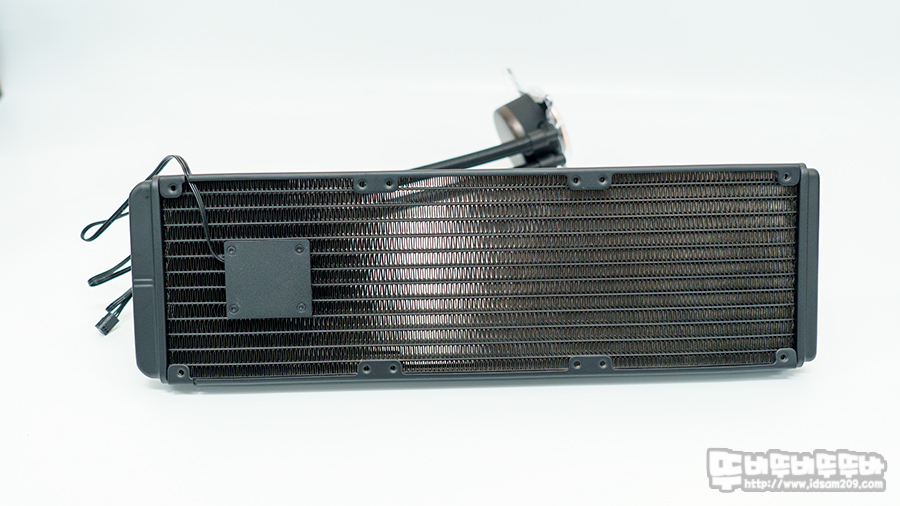

Fractal Design Lumen S36 RGB 수냉 쿨러 제품 정보를 접했을 때 라디에이터에 4각형 부분이 뭔지? 하는 궁금증이 있었는데 이게 워터펌프라고 하는군요.

세라믹 베이링이 사용된 워터펌프는 4000rpm 속도 / 22dBA / 51 I/h 흐름 / 17.6 kPa 압력으로 작동하며 펌프 자체의 발열도 라디에이터에 부착된 쿨링팬을 통해 해소하는 일거양득을 취하고 있습니다.

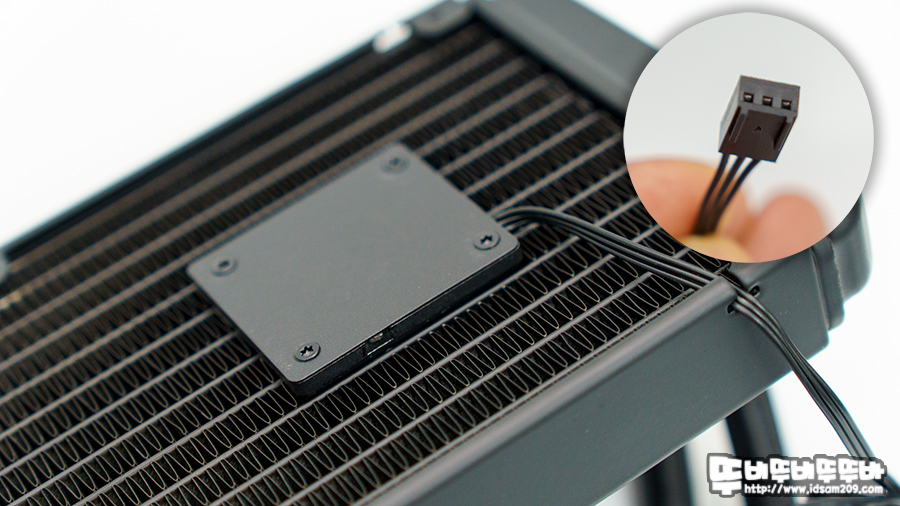

이러한 독특한 설계는 워터블럭에는 ARGB관련 케이블 연결 그리고 라디에이터에 워터펌프 케이블로 분리하여 시스템 조립 시 편리함을 주네요.

조립 위치에서 맞게 케이블을 옮겨 사용할 수 있는 라우팅 가이드 디자인되어 깔끔하게 고정된 형태로 시스템 조립이 가능한데 아무래도 금속에 PVC 재질의 피복이 스칠 경우 피복에 문제가 생길 수 있으니 주의하시기 바랍니다.

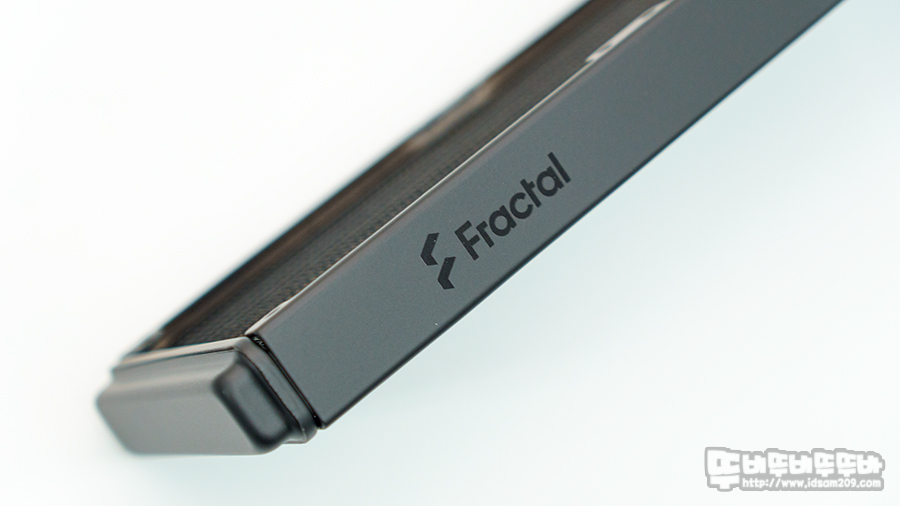

라디에이터 측면에 인쇄된 Fractal Design 로고 모습.

Fractal Design Lumen S36 RGB 수냉 쿨러의 포인트인 워터블럭은 라디에이터와 400mm 길이의 호수로 연결되어있으며 호수에는 나일론 직조 방식의 매쉬 재질이 사용되었으며 고온과 고압에 강한 내구성과 유연성을 제공하여 다양한 시스템 조립환경에 대응이 가능합니다.

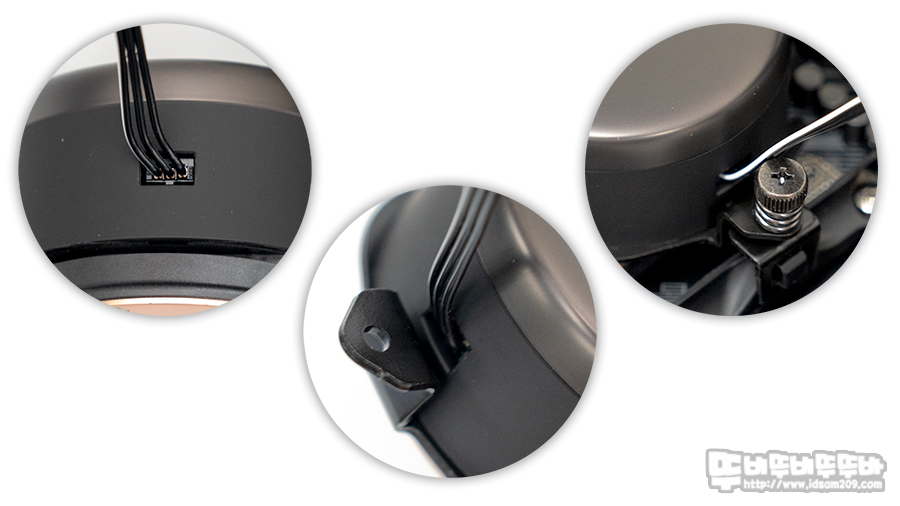

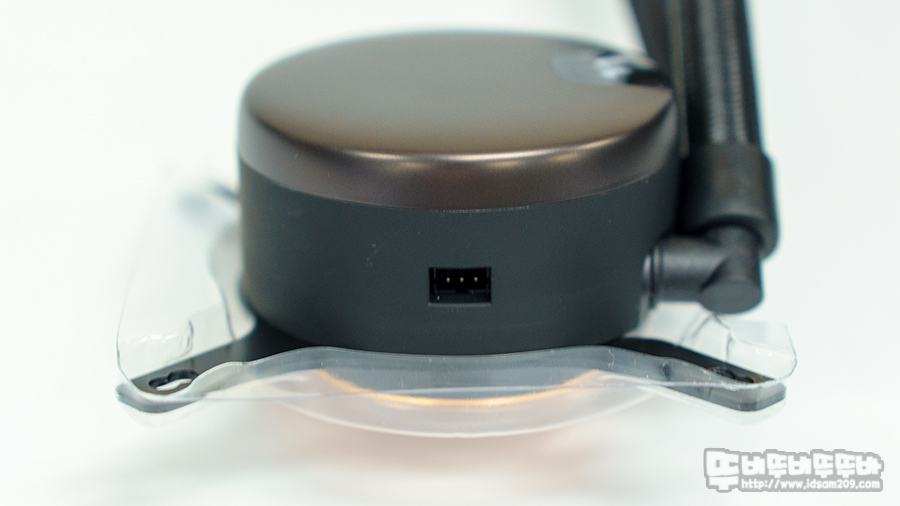

워터블럭 아래 측면에 ARGB 케이블을 연결하는 커넥터가 있으며, 측면에는 90도로 회전이 가능한 엘보우 피팅이 적용되어 다양한 각도로 장착을 지원합니다.

인텔은 상관이 없지만, AMD CPU 브라켓을 사용하는 경우 ARGB 케이블을 미리 연결하고 CPU 브라켓을 조립하는 게 수월한 편입니다.

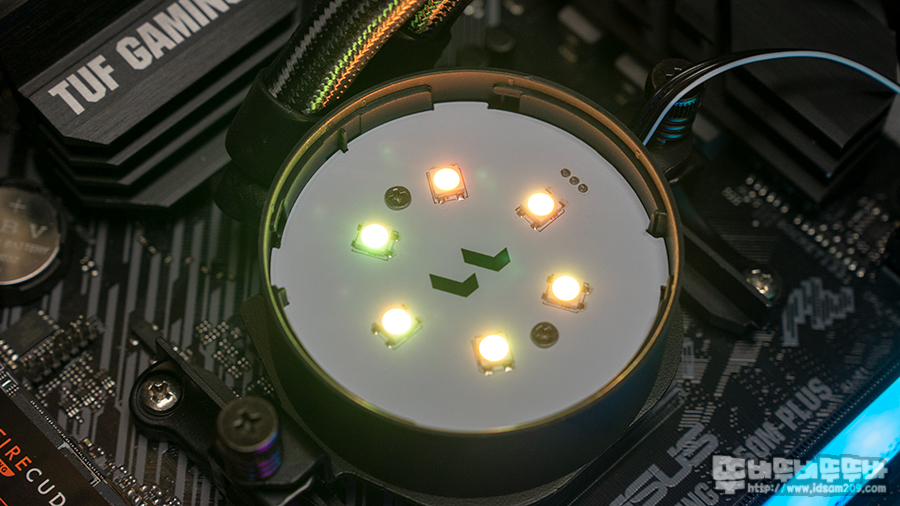

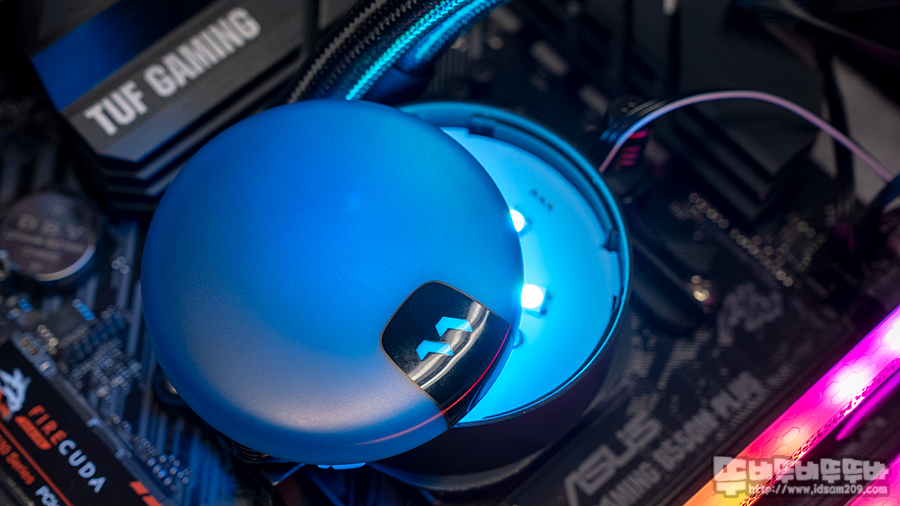

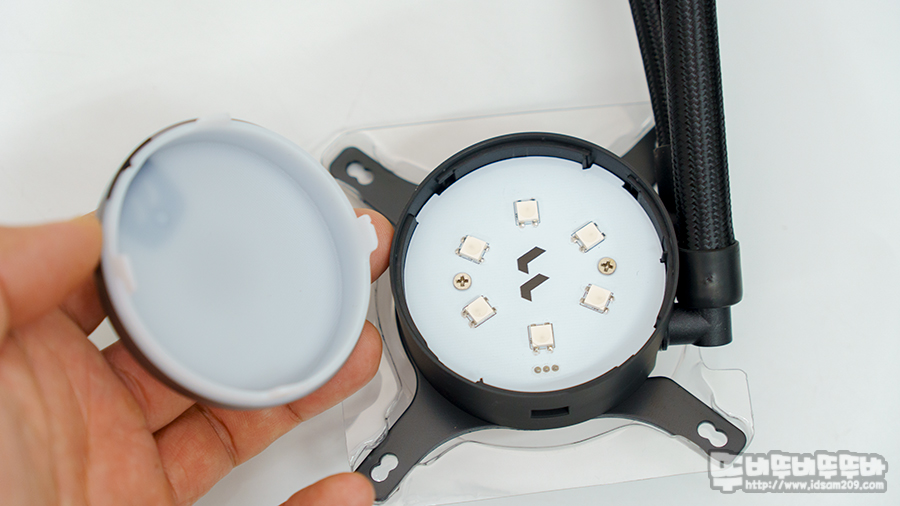

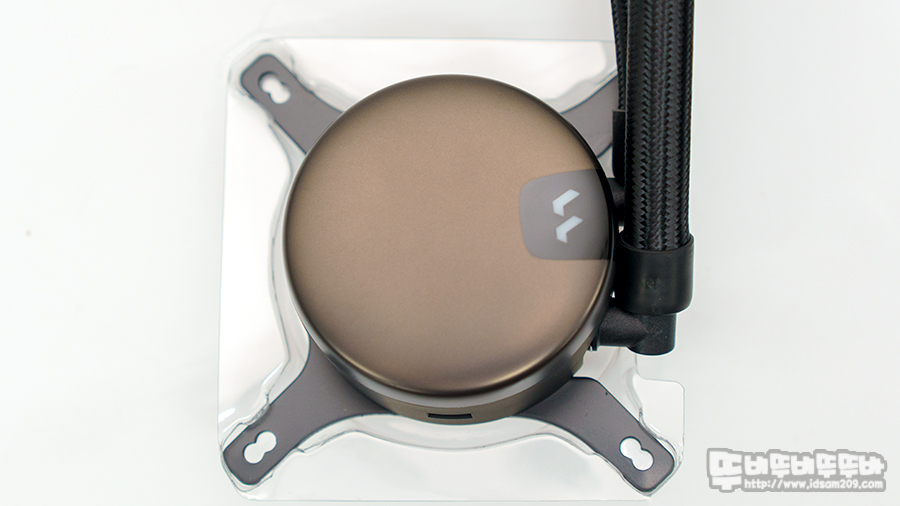

Fractal Design Lumen S36 RGB 수냉 쿨러의 워터블럭은 워터펌프가 빠진 디자인으로 일반적인 제품에 비해 높이가 낮은 편이며 워터블럭 상단에는 6개의 ARGB LED가 장착되어 강력한 LED 라이팅을 지원하지만, 분리 및 회전이 가능한 커버를 건메탈 느낌의 코팅이 적용되어 은은한 LED 라이팅을 확인할 수 있습니다.

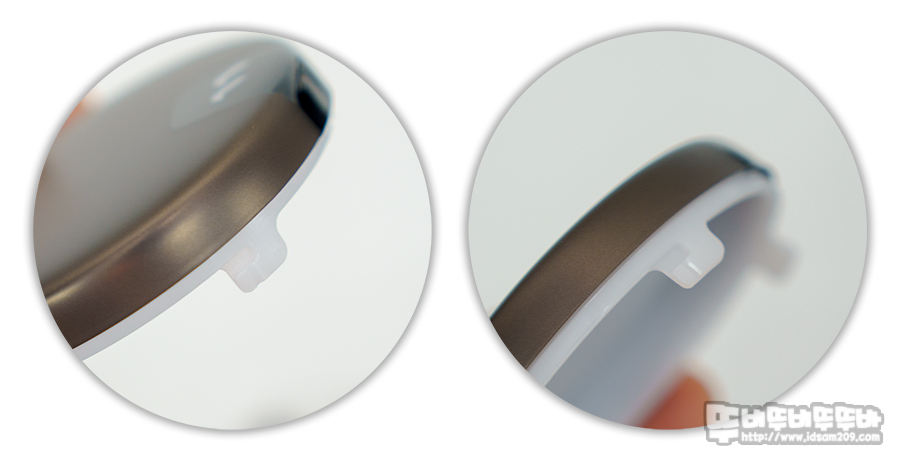

커버는 측면을 비틀어 오픈하고 결합하는 경태로 워터블럭 내부에 홈을 잘 맞춰서 결합하게는 포인트고요.

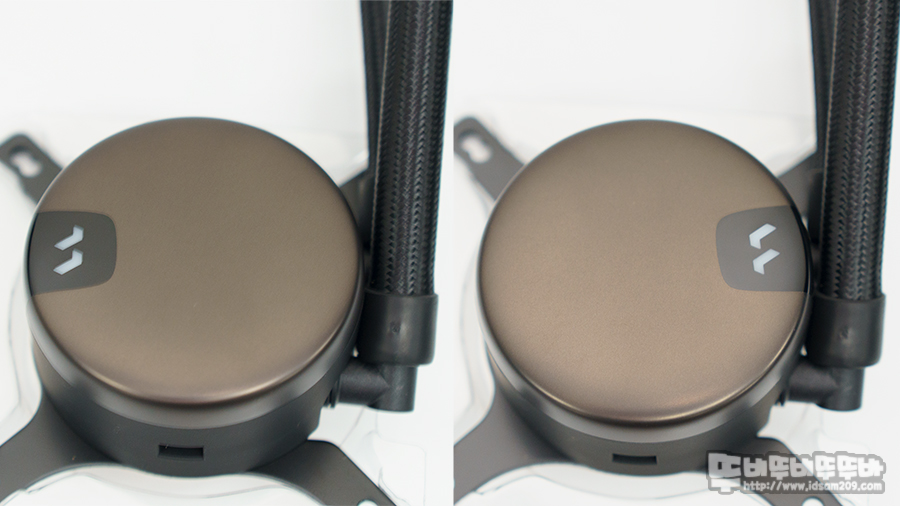

커버를 좌우 방향으로 돌려 촬영했지만, 필요에 따라 상하좌우 4방향으로 돌려 장착이 가능합니다.

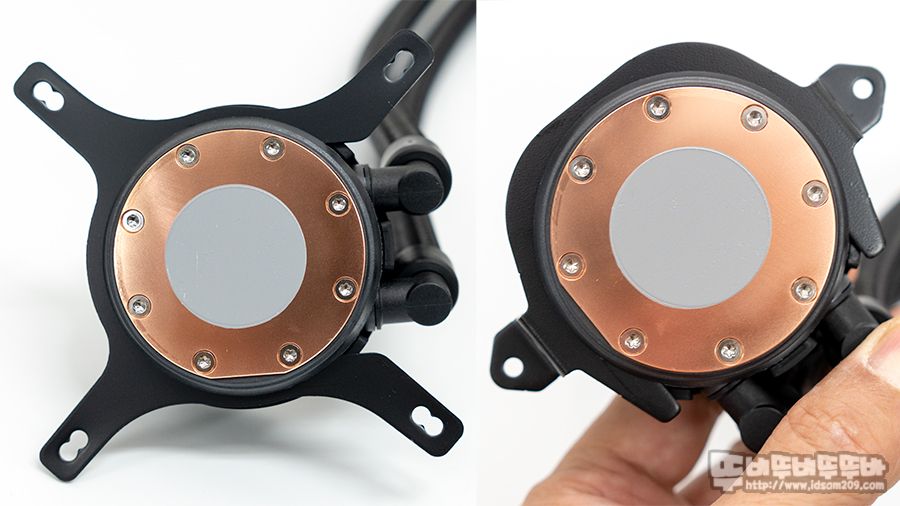

슬라이딩 방식으로 탈부착이 가능한 CPU 별 브라켓 장착 모습과 열전도율이 높은 구리 베이스의 콜드 플레이트 모습.





    조립 & 테스트

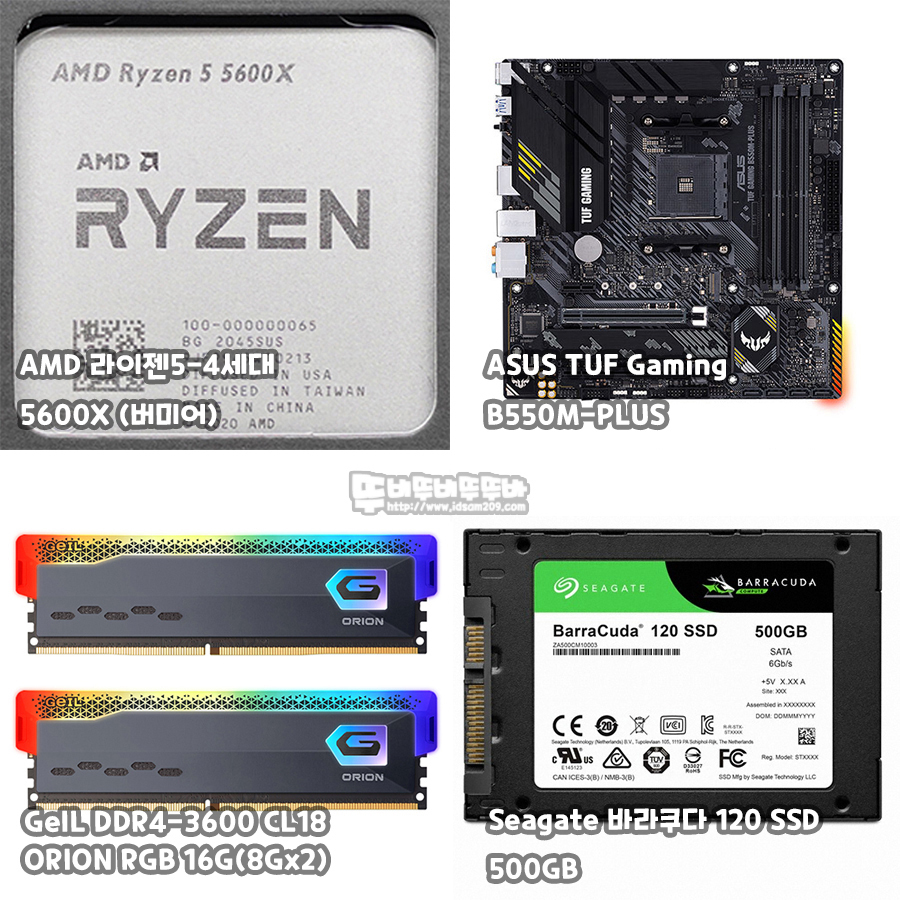

테스트 시스템은

▷ CPU : AMD 라이젠 5-4세대 5600X (버미어)
▷ M/B : ASUS TUF Gaming B550M-Plus
▷ RAM : GeIL DDR4-3600 CL18 ORION RGB Gray 8GB x 2개
▷ VGA : HIS 라데온 RX 470 ICEQX2 Turbo D5 4GB
▷ SSD : 시게이트 바라쿠다 120 500GB SSD

구성으로 XMP와 PBO 적용 후 테스트를 진행해보도록 해보겠습니다.

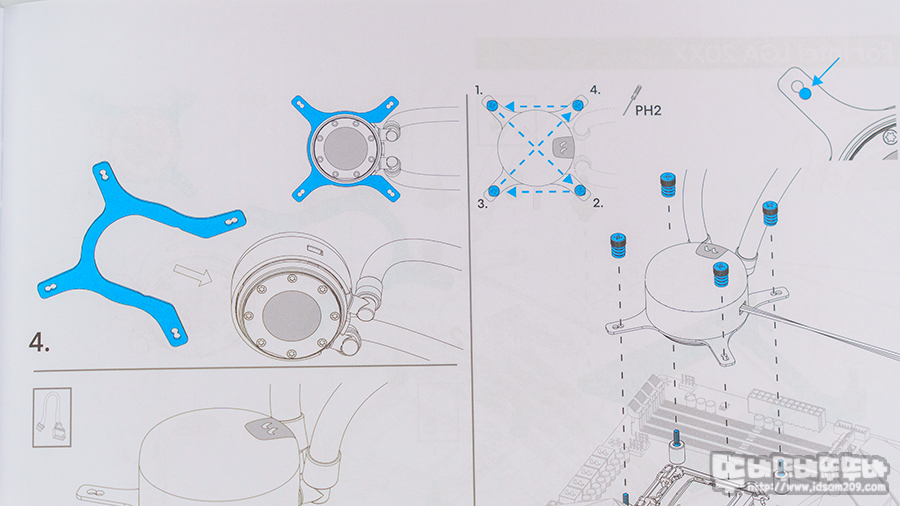

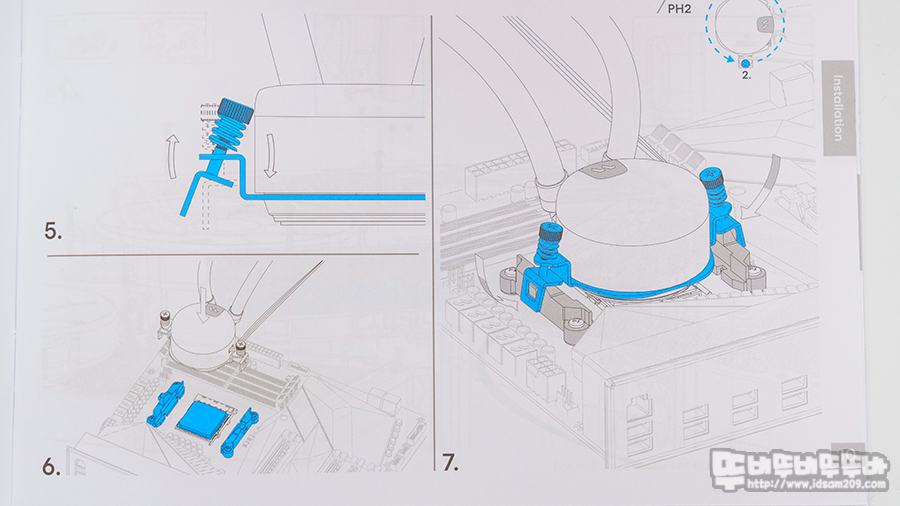

제품에 제공되는 설명에서는 레고 조립설명서에 준하는 난이도로 쉽게 디자인되었으니 인텔 또는 AMD CPU에 맞는 장착 방법을 꼼꼼하게 살펴보시고 조립하시기 바랍니다.

앞서 설명해 드린 대로 AMD CPU 브라켓 장착 전 ARGB 케이블을 꽂아주시고 AMD 브라켓을 결합한 모습.

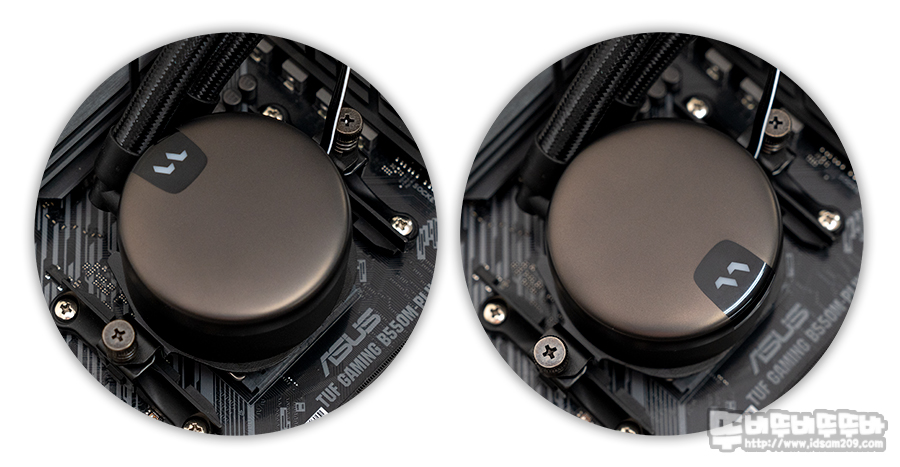

AMD CPU 브라켓 양쪽에 마운트 스탠드오프를 결합하여 메인보드 CPU 쿨러 가이드에 걸어 주고 스크류로 고정해주면 간편하게 조립하실 수 있으며 워터블럭의 엘보우 피팅 위치에 따라 커버 위치를 변경하시면 됩니다.





    CPU 부하 시 온도 변화

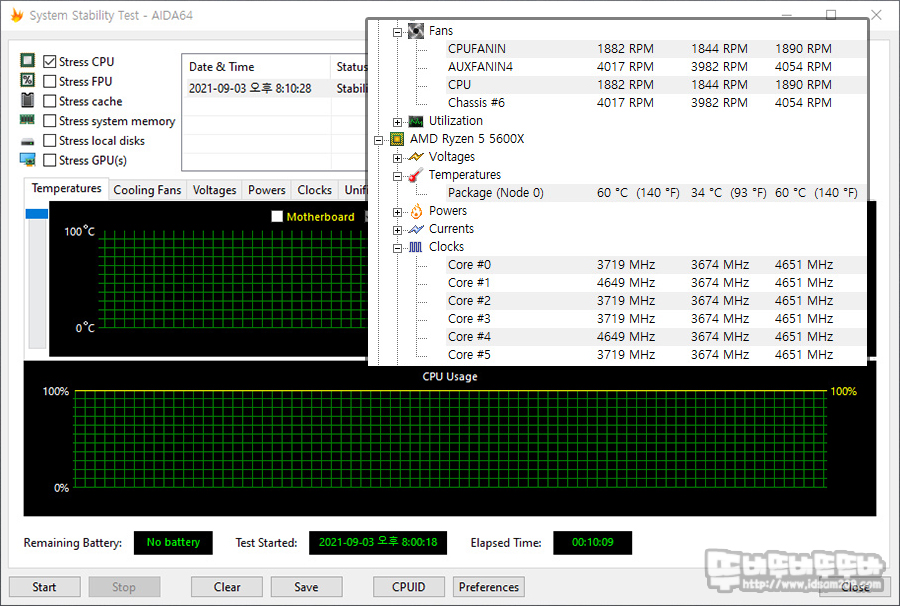

AIDA64의 시스템 안정화 테스트 중 CPU에 관련된 일반적인 Stress CPU와 부동소수점까지 하드 하게 테스트하는 Stress FPU 테스트로 온도 변화를 살펴보았습니다.

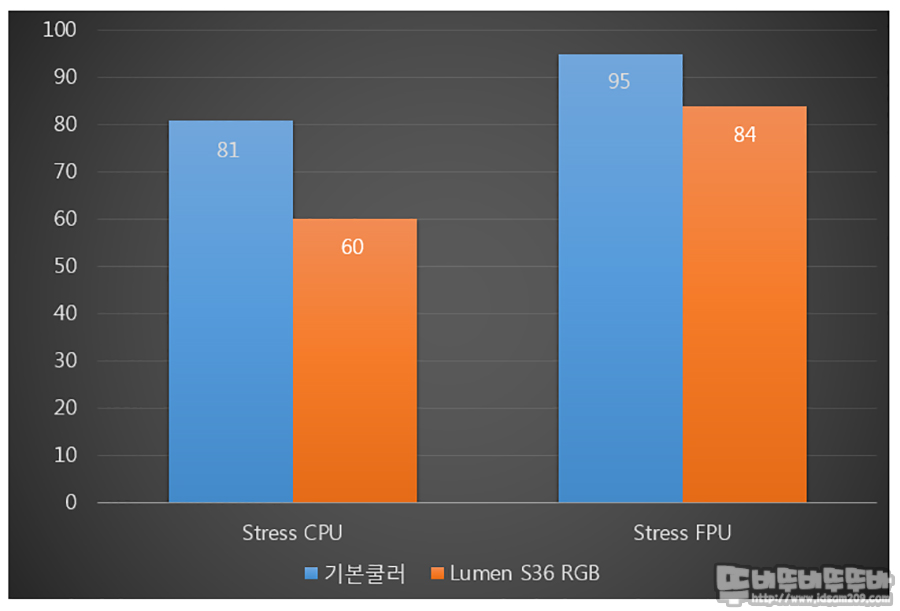

AMD 5600X 기본 쿨러는 알루미늄 히트싱크로 구성된 심플한 쿨러로 Stress CPU 테스트에서는 81도, Stress FPU 테스트에서는 95도까지 상승하였으며  Fractal Design Lumen S36 RGB 수냉 쿨러 장착 후 진행한 Stress CPU 테스트에서는 60도Stress FPU 테스트에서는 84도 상당히 안정적인 온도를 보여주고 있는데요.


대부분의 PC 사용자들이 필자가 테스트하는 이런 극한의 PC 사용을 하지 않겠지만 평균 이상의 부하가 걸리는 CPU 연산 작업이라도 온도에 대한 부담을 확실히 덜 할 거로 보입니다.





    ARGB 효과

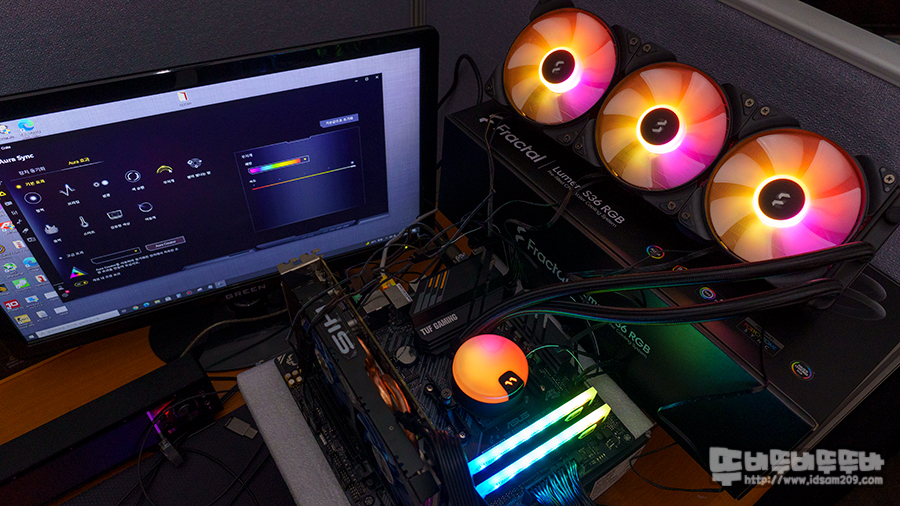

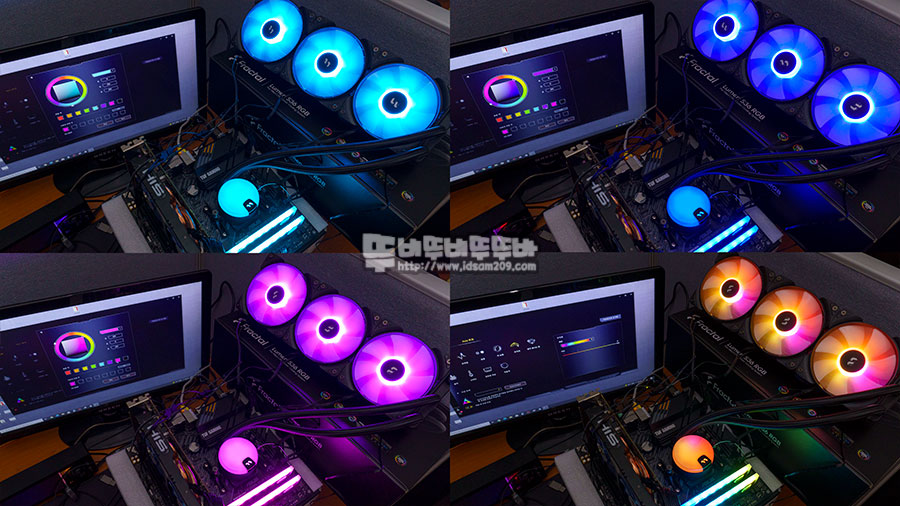

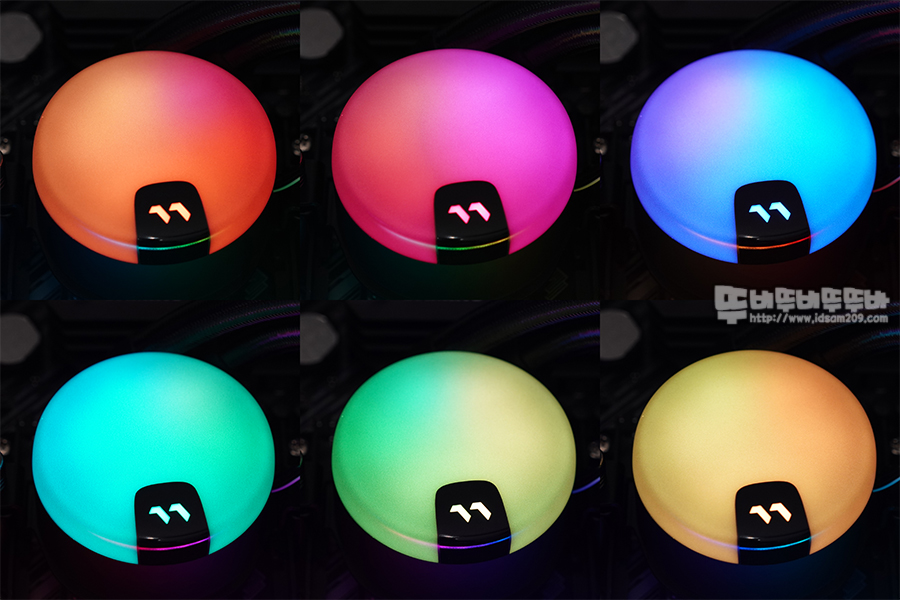

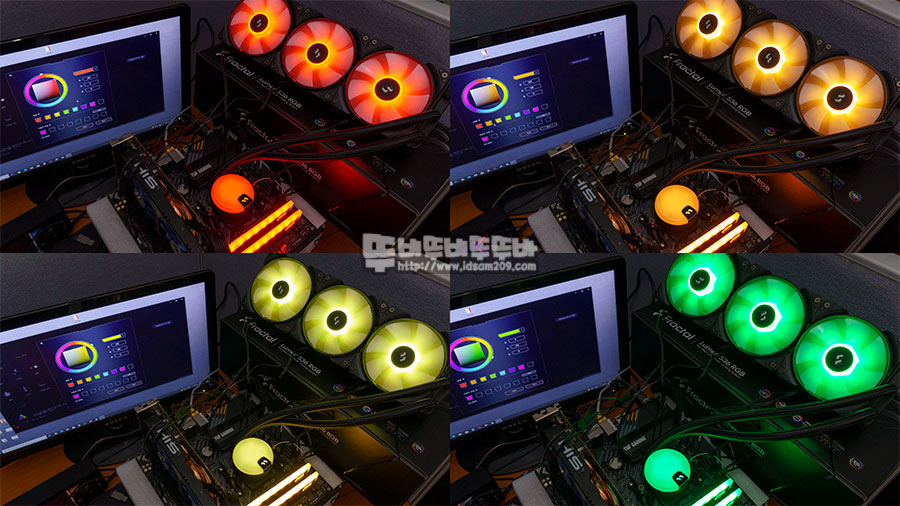

테스트에 사용된 ASUS 메인보드의 ARGB SYNC 프로그램인 AURA SYNC를 이용하여 단색 컬러 표현을 확인해보았습니다.

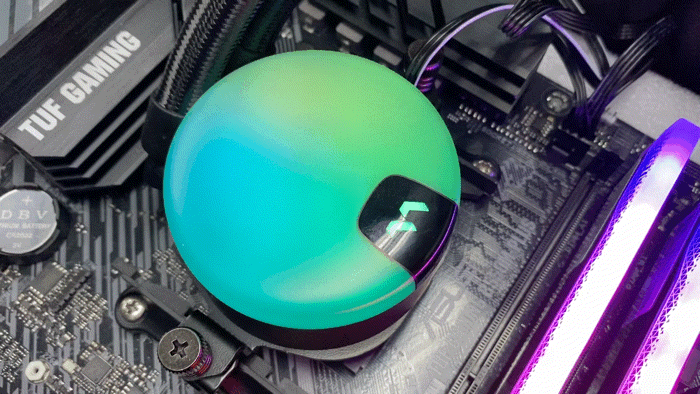

Fractal Design Lumen S36 RGB 수냉 쿨러는 확실히 워터블럭의 LED 라이팅이 은은하게 변경되는 게 일품인데요.



영상으로 LED 라이팅 효과를 담아보았습니다.



워터블록의 ARGB LED 라이팅은 밝은 편이지만 눈뽕 수준의 라이팅보다는 은은하게 퍼지는 LED 효과로 표현되는 게 신의 한 수인 거 같네요.

너무 밝았으면 언발런스했을 거 같다는....





    마무리


지금까지 Fractal Design Lumen S36 RGB 수냉 쿨러에 대하여 알아보았습니다.



개인적으로 Fractal Design 하면 정말 디자인 때문에 빠져드는 브랜드인데요.

이번 Fractal Design Lumen S36 RGB 수냉 쿨러에서는 정형화된 워터블럭에 내장되는 워터 펌프를 라디에이터에 장착하고 워터블럭의 ARGB 라이팅 효과를 극대화 그리고 분리형 커버로 로고 위치 변경이 가능한 실용적인 디자인이 적용되어 편리한 시스템 조립을 지원하고 있습니다.



디자인만큼이나 성능 좋은 쿨링을 지원하는 정말 만족스러운 제품인 Fractal Design Lumen S36 RGB 수냉 쿨러를 추천드리며 리뷰를 마칩니다.



계속해서 신박한 제품 리뷰를 이어가겠습니다.



" 이 사용기는 서린 서포터즈 활동으로 제품을 제공받아 작성한 사용기입니다. "
