인텔 12세대를 위한 ASUS PRIME B660M-A D4 STCOM 메인보드

이번에 리뷰할 제품은 ASUS PRIME B660M-A D4 STCOM 메인보드입니다.



ASUS PRIME B660M-A D4 STCOM는 인텔 12세대 CPU와 DDR4 메모리를 지원하는 실속형 메인보드로 그간 부담스러웠던 인텔 12세대 시스템 구축하는데 부담감을 줄여 줄 수 있는 모델인데요.

B660M-A 메인보드는 어떤 특징이 있는지 리뷰를 통해 자세히 살펴보겠습니다.



12세대 CPU 구비가 되어있지 않아 메인보드 포토 리뷰 형식으로 보드의 특징을 살펴보도록 하겠습니다.



리뷰~ Start!!





    패키지 & 스펙 정보

ASUS PRIME B660M-A D4 STCOM 메인보드 패키지에서는 최신 모델답게 다양한 내용을 다루고 있습니다.

먼저 STCOM에서 유통하는 ASUS 브랜드에서 빠질 수 없는 3년 품질보증 스티커 모습이 늘 눈에 띄네요. ^^

패키지 하단부에는 B660 칩셋 사용, 인텔 12세대 지원 및 새로운 규격의 LGA 1700 소켓, 옵테인 메모리, HDMI, 윈도우즈11 지원, ASUS AURA Sync, ARGB Gen2 지원에 대한 아이콘 설명을 확인할 수 있습니다.

패키지에서 유일하게 한글을 확인할 수 있는 측면 인쇄 모습.

패키지 뒷면에는 메인보드 레이아웃과 스펙 정보 그리고 제품의 특징이 인쇄되어 있네요.

스펙 정보를 살펴보면...

인텔 12세대 (소켓1700) / 인텔 B660 칩셋 / M-ATX 폼팩트 / DDR4 PC4-42600 (5,333MHz) 지원 /  메모리 최대 128GB 지원 / 옵테인 메모리 지원 / M.2 슬롯 2개 / SATA3 포트 4개 / 기가비트 LAN 지원 / LED 헤더 / M.2 히트싱크 / 전면 USB Type-C 포트 지원 / TPM 헤더 지원 등을 확인할 수 있습니다.

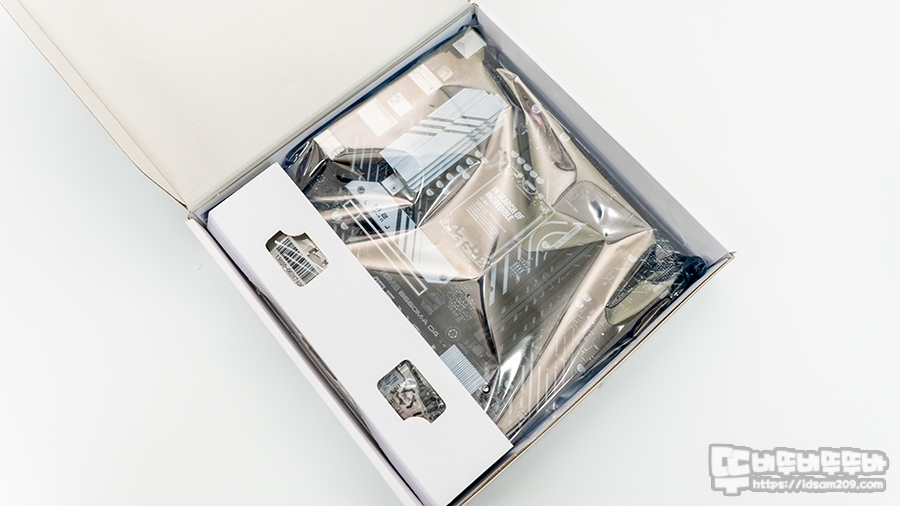

패키지 개봉 시 마주하게 되는 포장 모습.

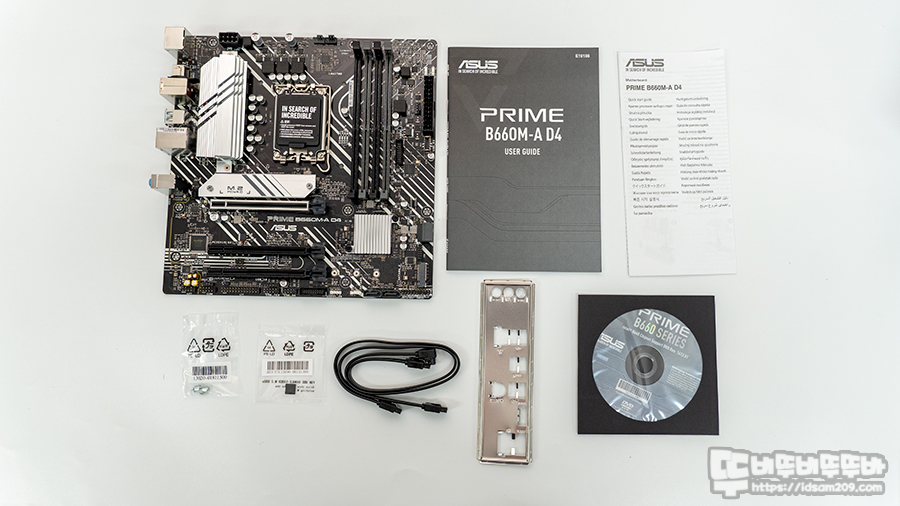

제품은 메인보드, 사용 설명서, 드라이브 DVD, I/O 실드, SATA3 케이블 2개, M.2 스탠드오프+고정나사, M.2용 스펀지로 구성되어 있습니다.





    제품 살펴보기

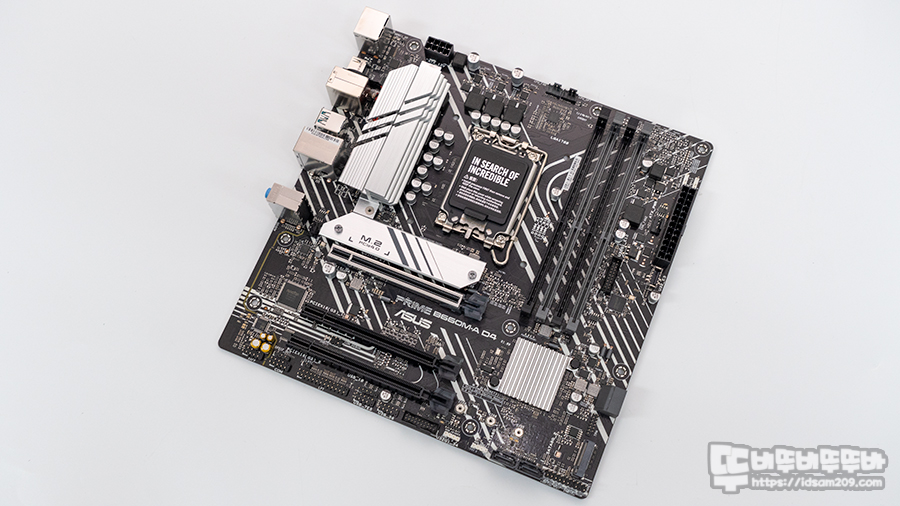

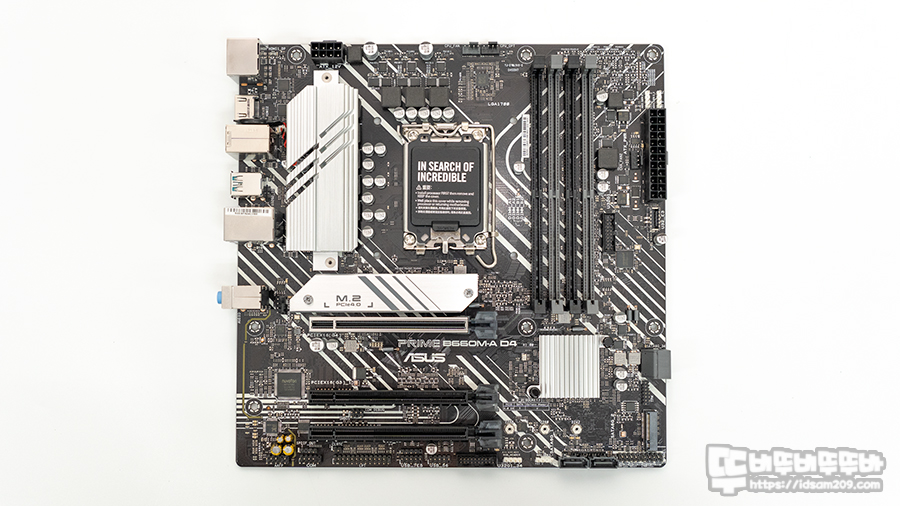

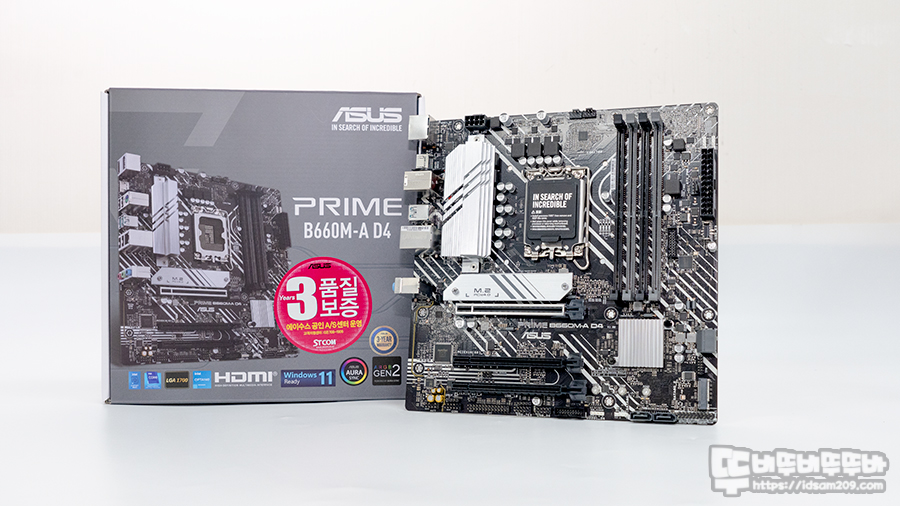

ASUS PRIME B660M-A D4 STCOM 메인보드 레이아웃을 살펴보면 M-ATX 폼팩트의 심플한 느낌을 주는데요.

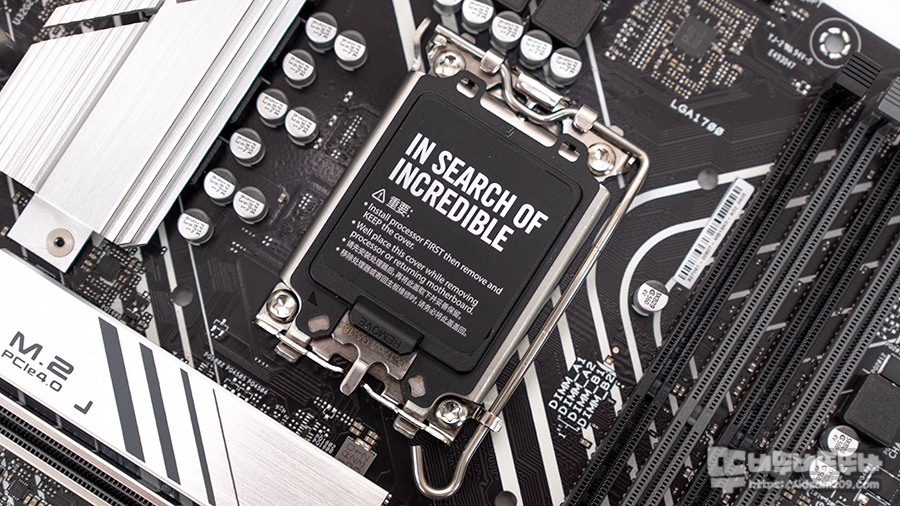

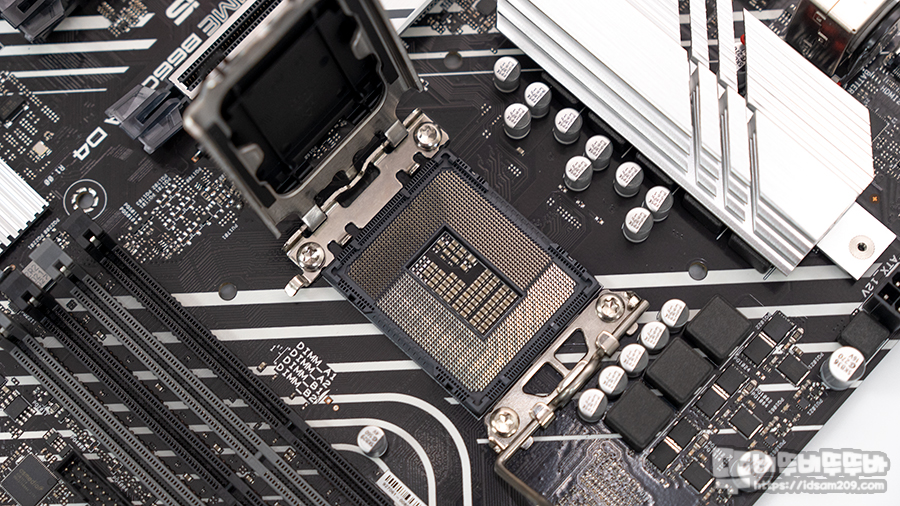

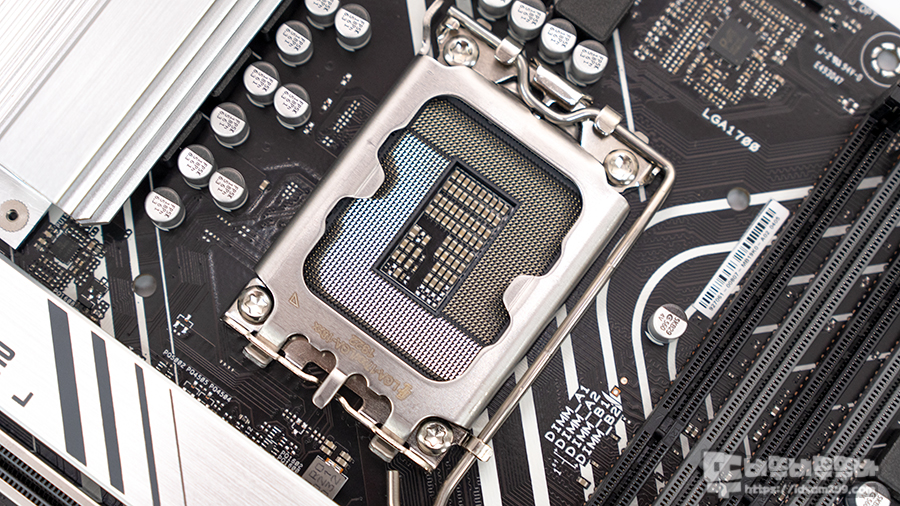

중앙에 인텔 12세대 (소켓1700)이 사이즈가 커져서 그런지 눈에 띄네요.

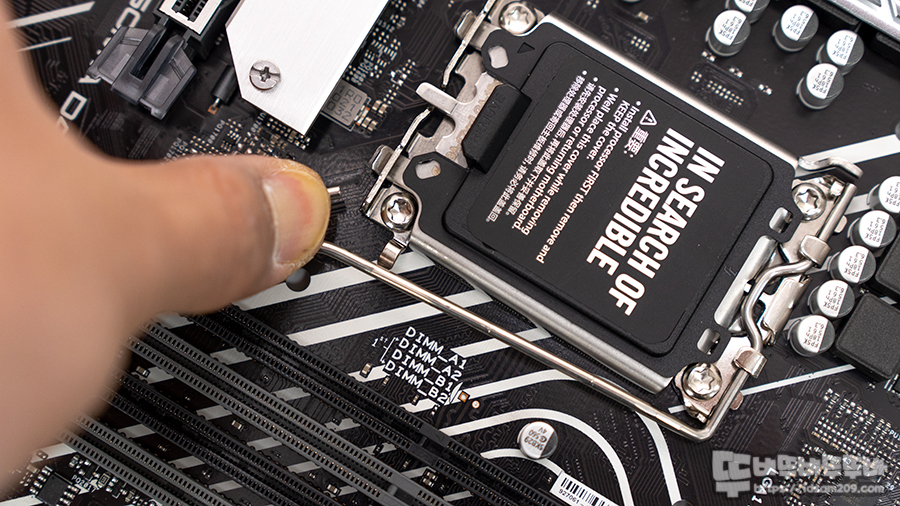

인텔 12세대 CPU를 장착할 때에는 소켓의 핀을 보호하는 검정색 플라스틱 가이드를 제거하지 않은 상태에서 고정 클립을 탈거 후 CPU를 장착하게 되는데요.

소켓의 핀 손상이 되지 않게 CPU 장착 후 고정 클립을 고정하면 플라스틱 가이드가 자연스럽게 떨어지게 됩니다.

소켓 전면을 막는 가이드가 없는 경우 소켓의 핀 손상이 발생할 수 있으니 주의가 필요합니다.

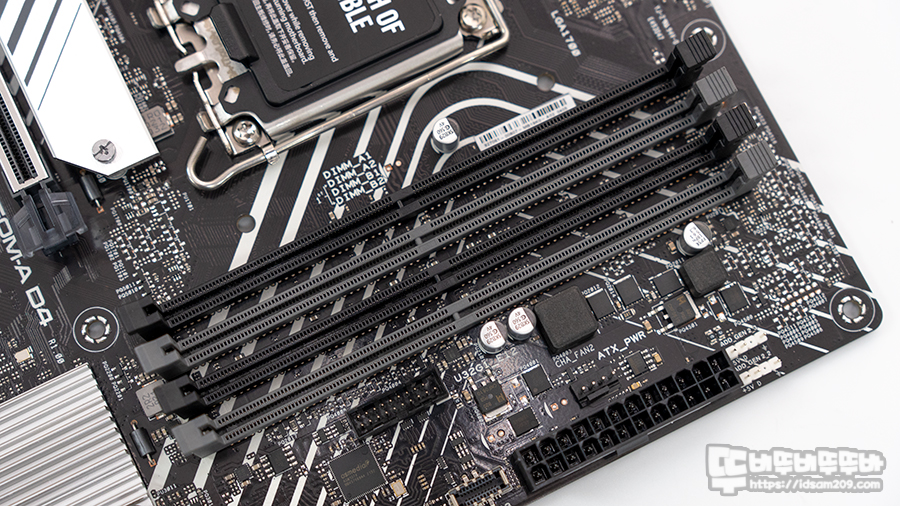

DIMM A1 / A2, B1 / B2로 구성된 메모리 슬롯은 A1/2(검정), B1/2(그레이) 컬러로 구분하고 있으며 슬롯당 32GB 용량으로 최대 128GB를 지원하며 메모리 클럭은 기본 3200 그리고 5333(OC) 클럭을 지원합니다.

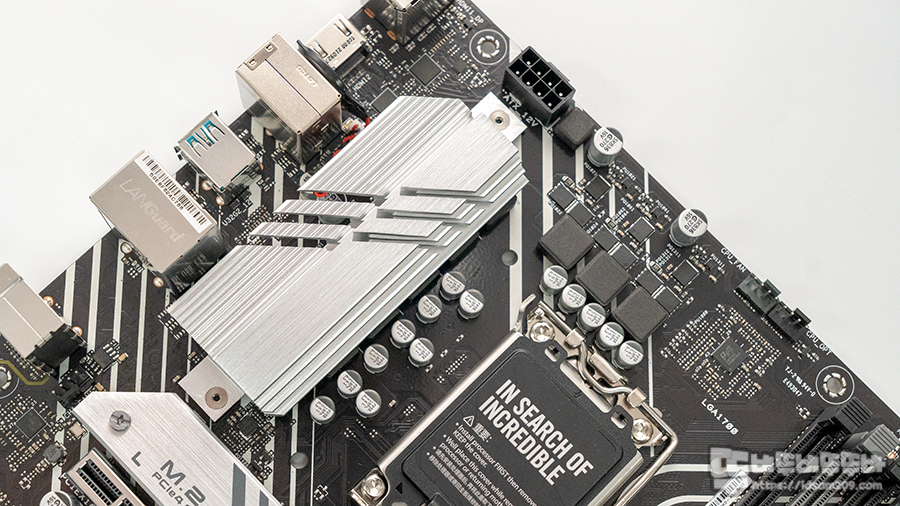

8 페이즈의 전원부로 디자인된 ASUS PRIME B660M-A D4 메인보드는 전체는 아니만 일부 페이즈에 히트싱크가 적용되어 DIGI+ Power Control을 통한 전압, 클럭 및 전력의 효율적인 관리를 지원하고 있습니다.

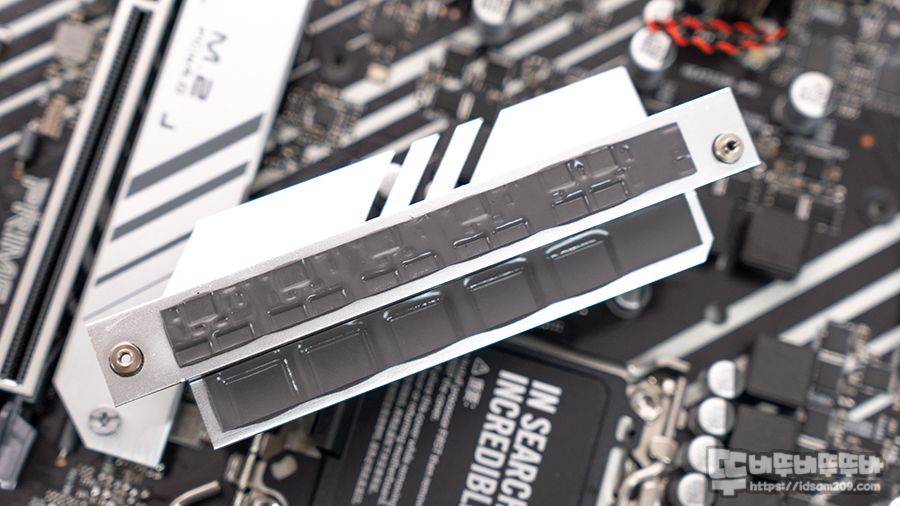

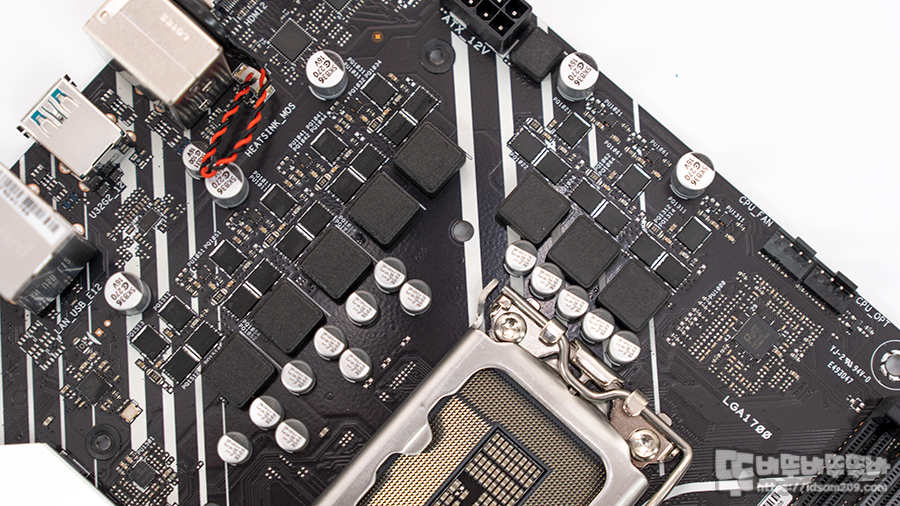

8 페이즈 전원 구성 모습과 히트싱크 써멀패드 모습.

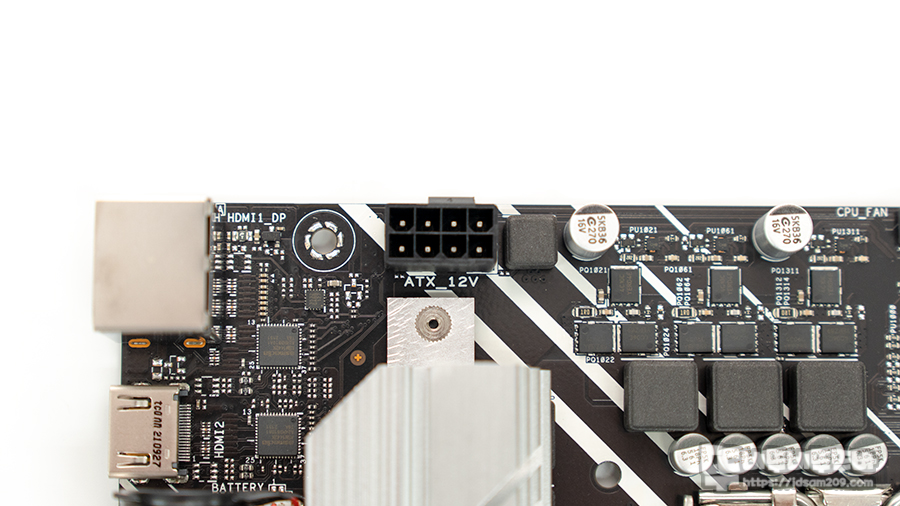

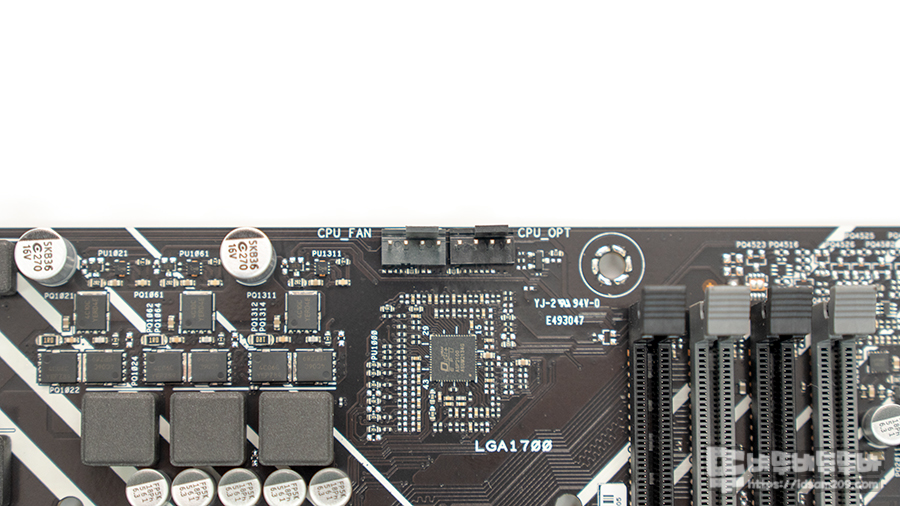

제품의 I/O 관련 부분을 살펴보면 상단에는 8핀 보조전원과 CPU_FAN, CPU_OPT 커넥터

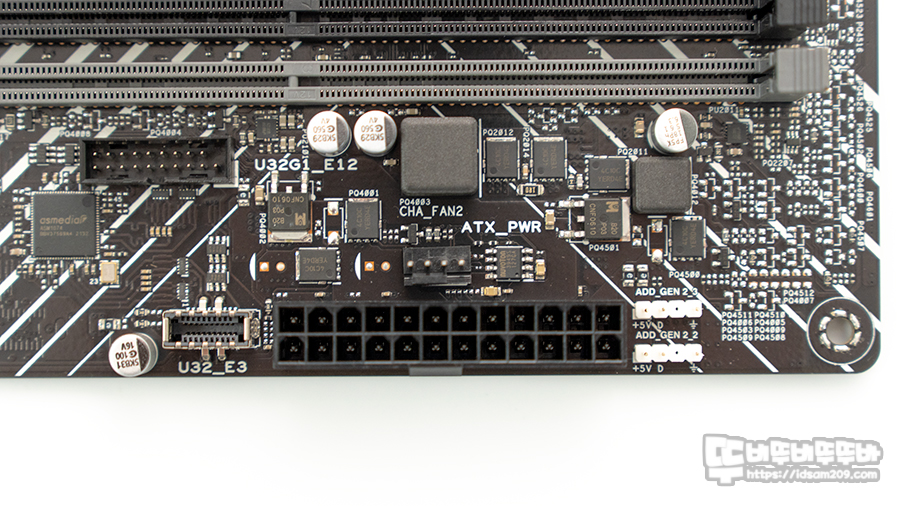

그리고 24핀 소켓 주변에 USB 3.2 Gen 1 헤더, CHA_FAN2 커넥터와 +5V Addressable GEN2 커넥터 2개 그리고 24핀 소켓 옆에 위치한 USB 3.2 Gen 1 Type-C Front 패널 커넥터 모습을 확인할 수 있습니다.

이전의 중급 라인과 다르게 12세대 시리즈에서는 USB 3.2 Gen 1 Type-C Front 지원하는 편리성을 제공하고 있네요.

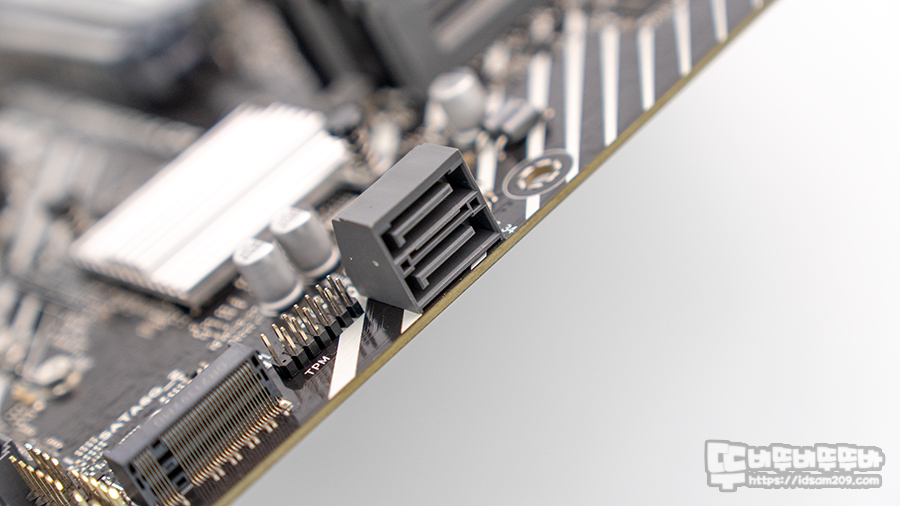

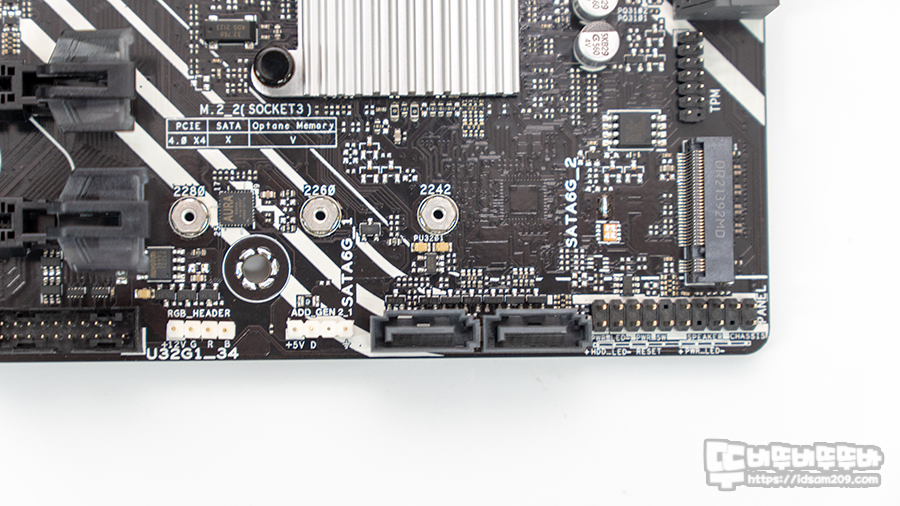

24핀 커넥터 아래쪽에는 SATA 6Gb/s 커넥터 3,4번과 TPM 포트, 그리고 메인보드 아래쪽에 위치한 전면 I/O 포트 옆에 SATA 6 Gb/s 포트 1, 2번이 위하고 있고요.

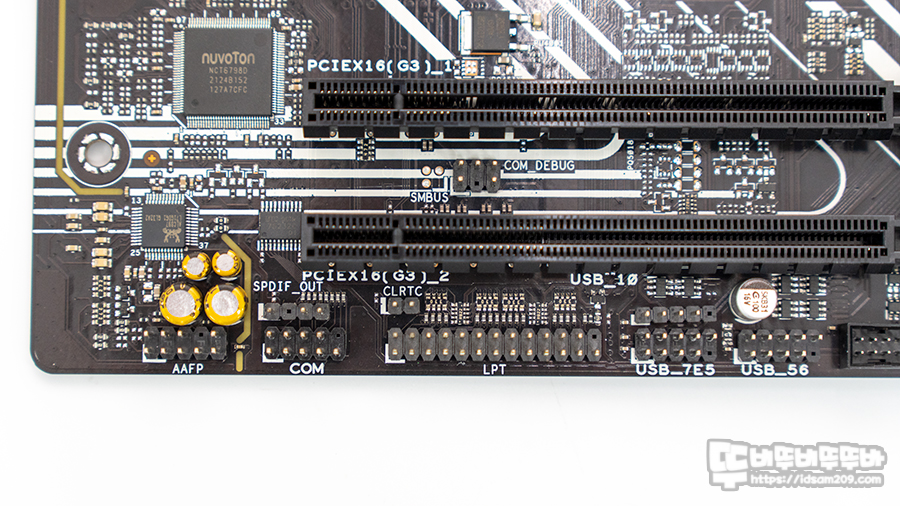

그 옆에는 +5V ARGB Gen 2 헤더와  +12V RGB 헤더 그리고 USB 3.2 Gen 1 헤더 그리고 USB 2.0 헤더, 전면 HD Audio  헤더인 AAFP 모습을 확인할 수 있습니다.

마지막으로 사운드 포트와 M.2 1번 슬롯 사이에 CHA_FAN1을 확인할 수 있는데요.

ASUS PRIME B660M-A D4 STCOM 메인보드는 이번 세대 메인보드의 1개 또는 2개를 지원했던 +5V ARGB 헤더를 총 3개를 지원하고 있어 블링블링 RGB 시스템을 구축하는데 부족함이 없어 보입니다.

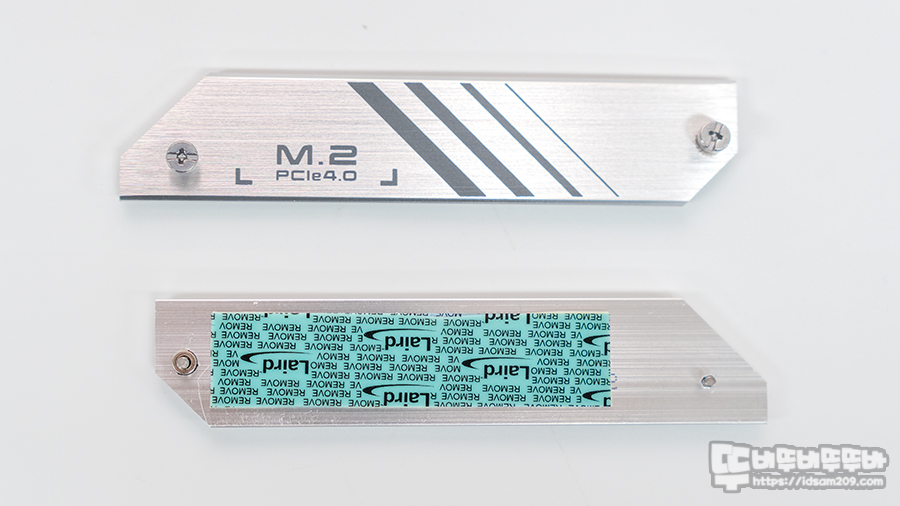

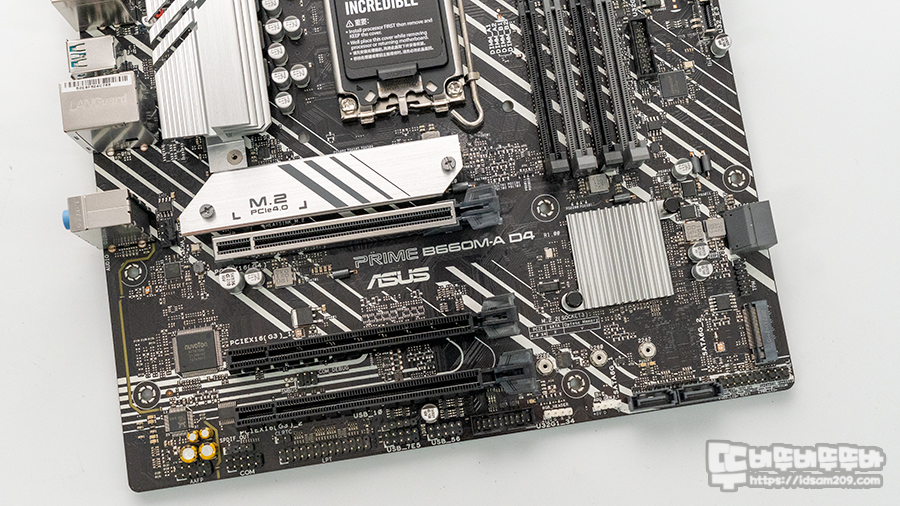

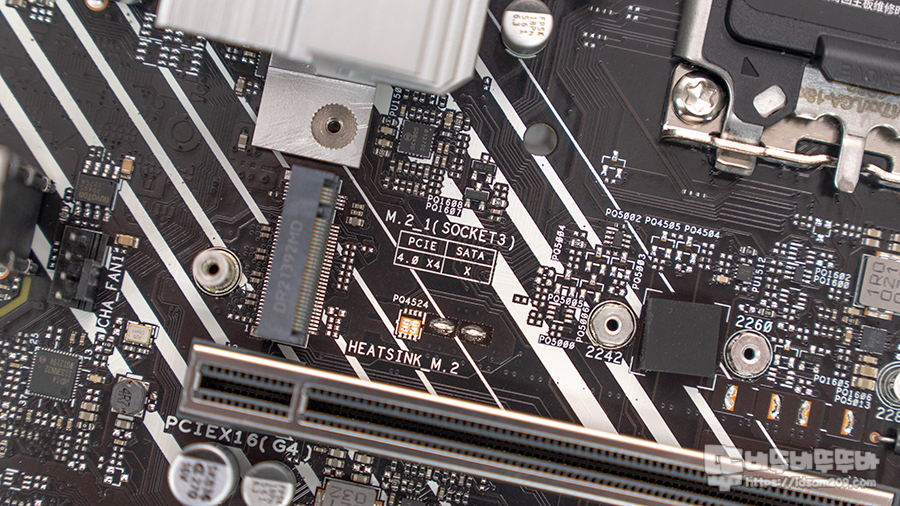

PCIe 4.0 x4를 지원하는 M.2 SSD 슬롯은 1번 슬롯에만 히트싱크가 기본으로 적용하고 있는데요.

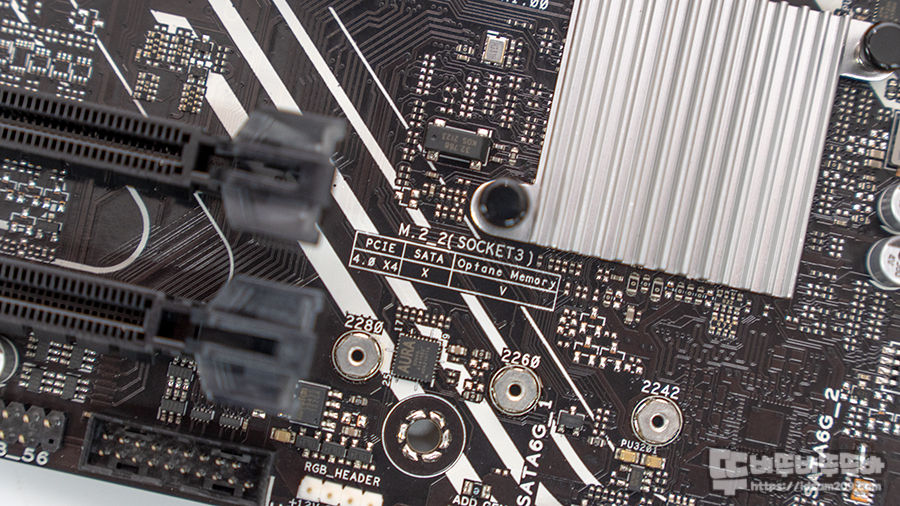

PCB 인쇄 내용을 살펴보면 M.2 1번과 2번 슬롯에서 PCIe 4.0 x4 만 지원하고 그리고 2번 슬롯에서 옵테인 메모리 지원을 확인할 수 있습니다.

M.2 1번 슬롯의 히트싱크는 단면 M.2 SSD를 지원하는 히트싱크이기에 양면 M.2 SSD를 사용하는 경우 별도의 히트싱크가 필요할 수 있으니 참고하시기 바랍니다.

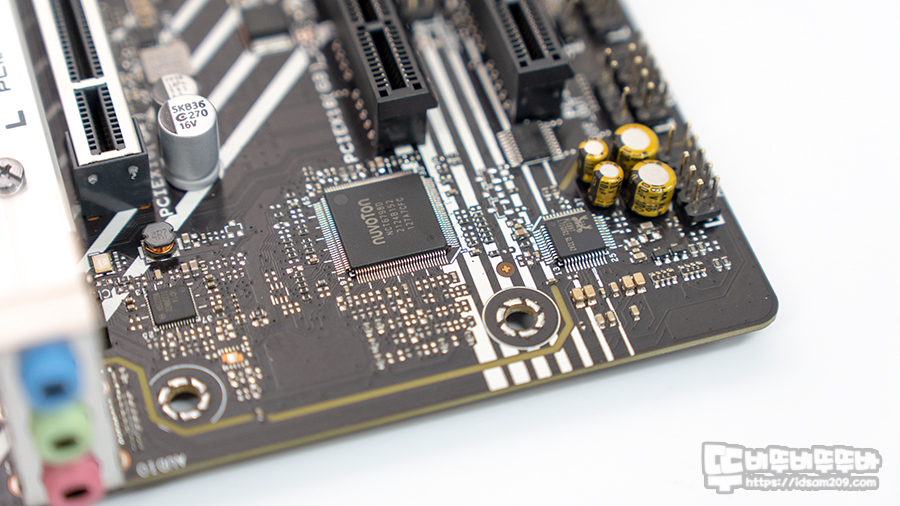

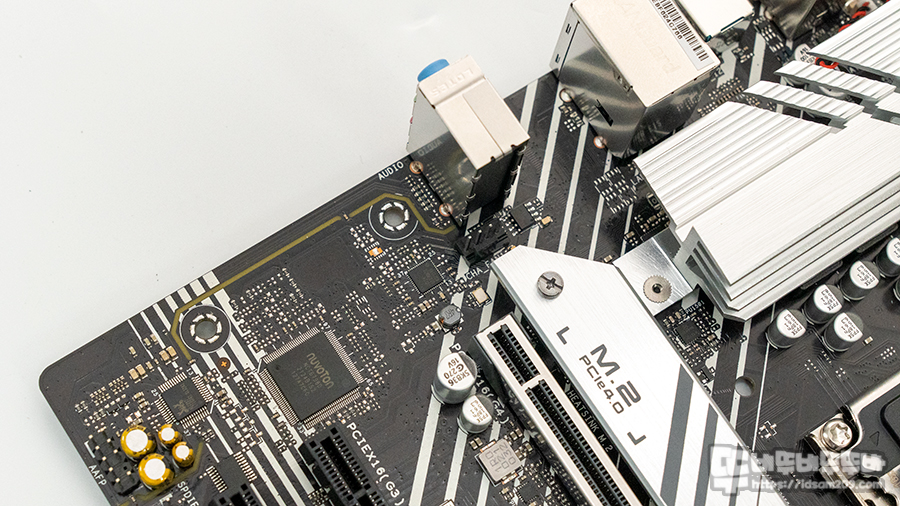

24비트/192kHz를 지원하는 리얼텍 ALC897 오디오 칩셋으로 구성된 오디오 부분은 일본산 오디오 전용 캐패시터와 채널 레이어와 아날로그와 디지털 신호를 분리하는 오디오 쉴딩처리가 적용되어 안정적인 오디오 사용을 지원합니다.

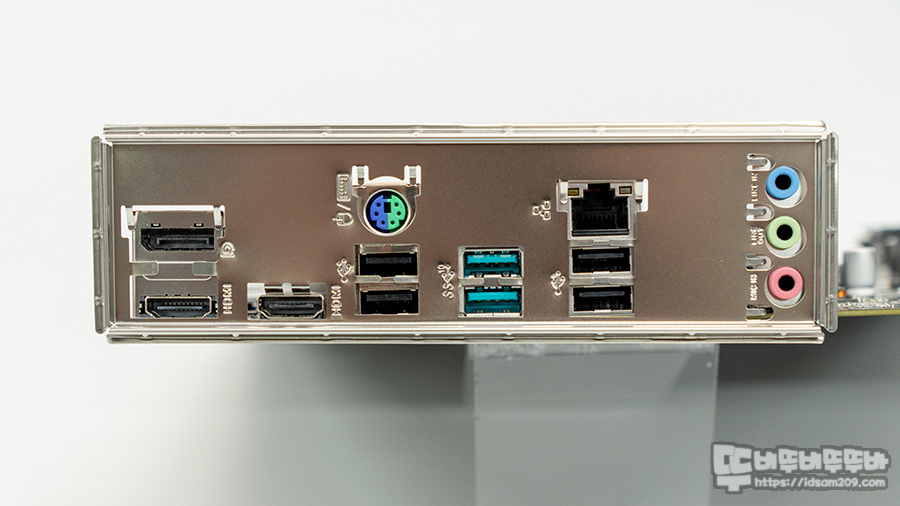

메인보드 뒷면에 I/O 포트 구성을 살펴보면...

DP 포트 1개, HDMI 포트 2개, PS/2 콤보 포트, USB 2.0 포트 4개 (검정색), USB 3.2 Gen2 포트 2개, 인텔 기가비트 랜포트, 오디오 포트로 구성되어 있습니다.





    ASUS 메인보드 특징

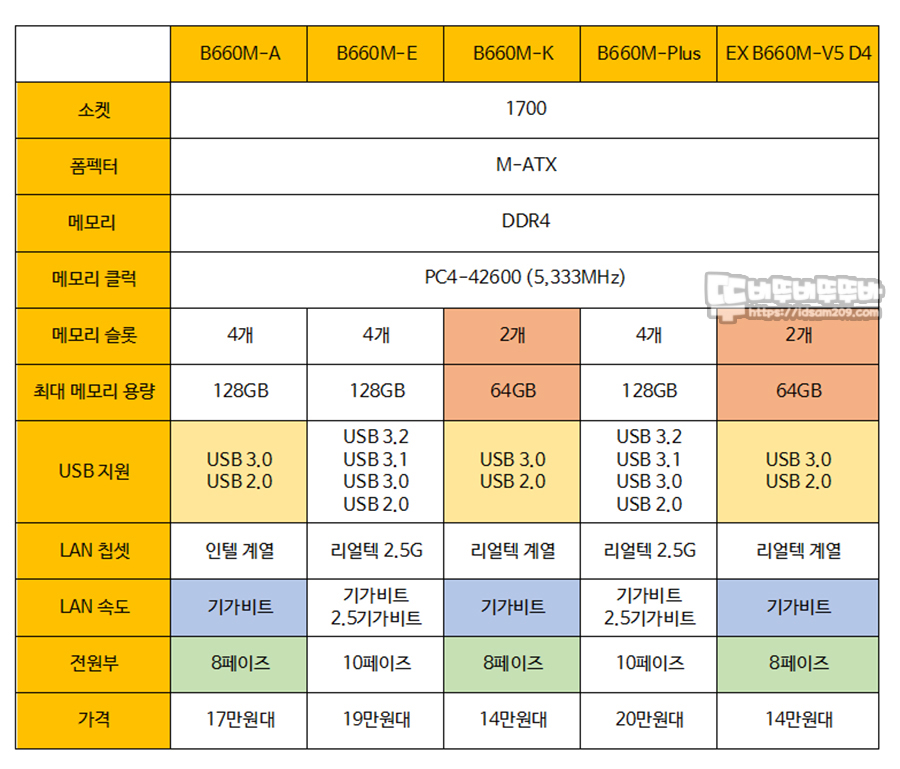

인텔 12세대를 지원하는 ASUS 메인보드는 고급형 Z690 / 중고급형 H670 / 중고급형 B660 / 보급형 H610로 분류가 되고 있는데요.

이 중에서 B660M 제품군은 전원부 8 페이즈 / 10 페이즈 구성, 메모리 슬롯 2개 64GB 지원, 슬롯 4개 128GB 지원, 랜포트 속도 1기가 비트, 2.5기가 비트로 세분화하여 10만 원 초반에서 20만 원대 가격까지 다양한 모델이 포진하고 있으니 스펙 정보를 꼼꼼하게 확인하시고 선택하신다면 실속 있는 인텔 12세대 시스템 구성이 가능하실 거 같습니다.





    마무리

지금까지 ASUS PRIME B660M-A D4 STCOM 메인보드를 포토리뷰 형식으로 살펴보았습니다.



B660 칩셋을 사용하는 메인보드는 극 오버보다는 XMP 적용으로 메모리 오버클릭 정도로 만족할 수 있는 모델이기에 성능이 좋은 인텔 12세대 CPU 시스템 구축 시 CPU와 메인보드를 제외한 구성에서 비중을 높일 수 있는 실속형 제품이며 3개의 +5 ARGB 헤더를 통한 화려한 RGB LED 효과가 만발하는 시스템 구축에 효율적이니 참고하시기 바라며 리뷰를 마칩니다.



계속해서 신박한 제품 리뷰를 이어가겠습니다.



" 이 사용기는 STCOM으로부터 제품을 대여로 작성한 사용기입니다. "
