이번에 리뷰할 제품은 인텔 12세대를 지원하는 B660 메인보드 시리즈 중에 밀리터리 등급의 안정성으로 무장한 ASUS TUF Gaming B660M-E D4 STCOM입니다.



ASUS TUF 시리즈는 미국의 밀리터리 등급의 안정성을 보증하는 제품으로 인텔 12세대 CPU를 든든하게 지원하는 제품인데요.



CPU가 준비되어 있지 않아 포토 리뷰로 제품의 특징을 살펴보도록 하겠습니다.



리뷰~ Start!!





    패키지 & 스펙 정보

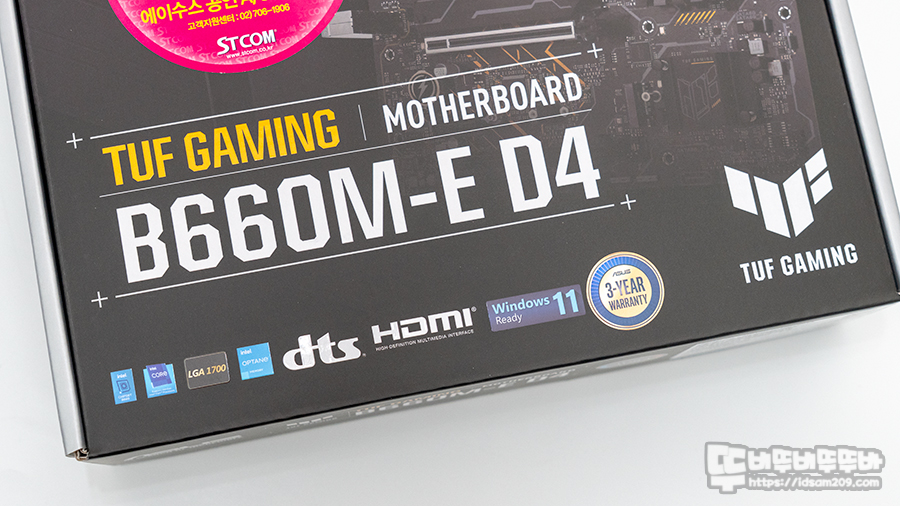

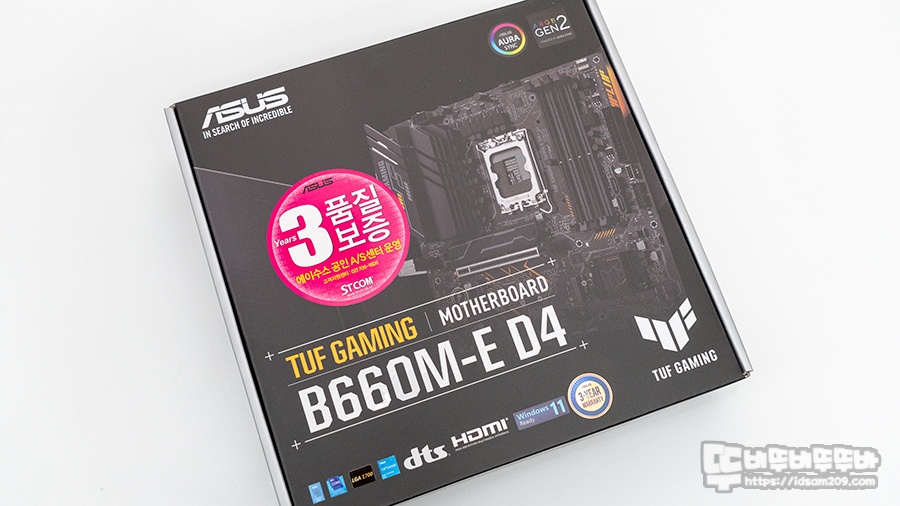

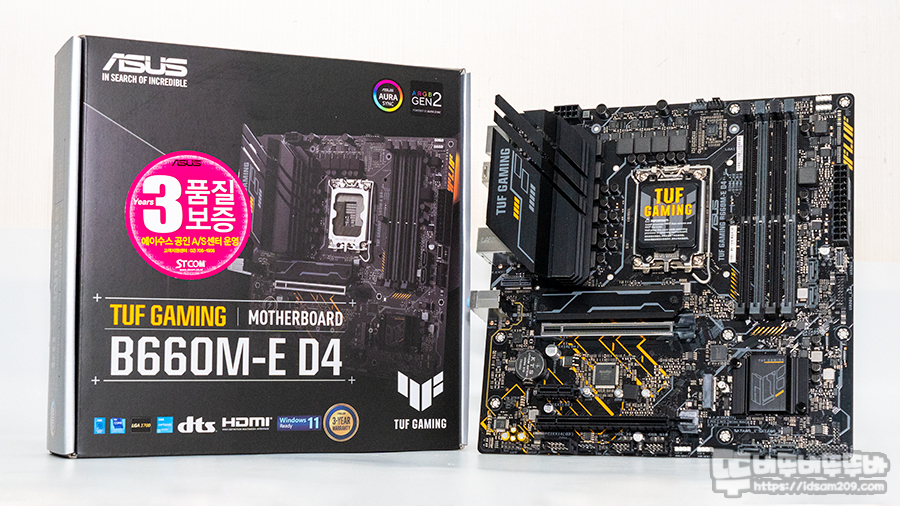

ASUS TUF Gaming B660M-E D4 STCOM 메인보드 패키지에는 제품의 모델명과 유통사 STCOM의 3년 품질 보증 스티커 그리고 인텔 12세대 소켓인 LGA1700, 옵테인 메모리, DTS 사운드 및 윈도우즈 11 지원이 강조되고 있습니다.

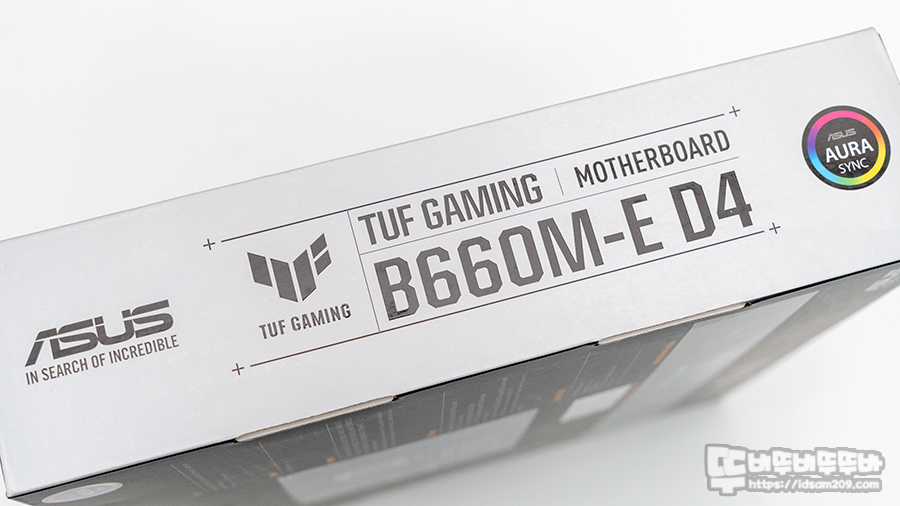

패키지 측면에는 실버톤 베이스에 로고 모습이 고급진  모습을 보여줍니다.

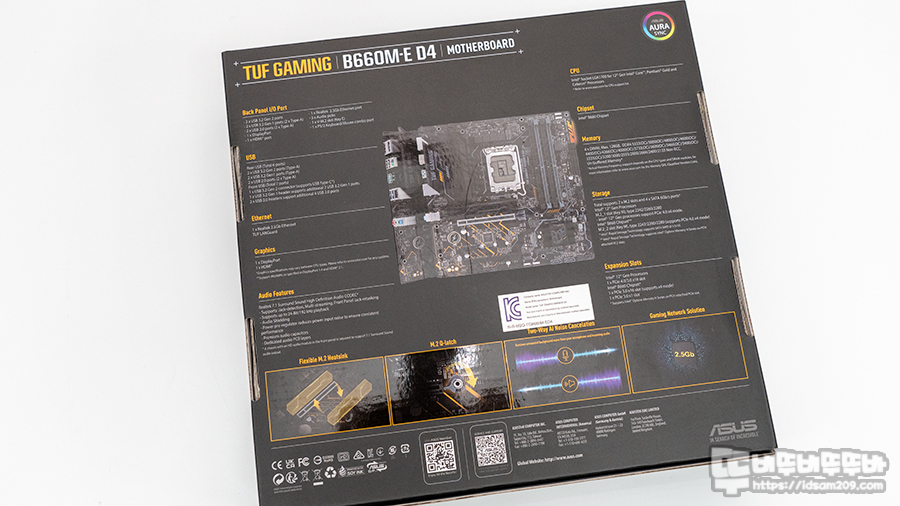

패키지 뒷면에는 제품의 스펙 정보와 포인트 특징이 인쇄되어 있는데요.

스펙 정보를 살펴보면....

인텔 12세대 소켓 1700 지원 / 인텔 B660 칩셋 / M-ATX 폼팩트 / 전원부: 10페이즈 / DDR4 PC4-42600 (5,333MHz) 지원 / 메모리 뱅크 4개 슬롯당 32GB 최대 128GB 지원 / XMP / 옵테인 메모리 / M.2 SSD PCIe 4.0 X 4 / 기가비트 LAN & 2.5기가 비트 LAN / UEFI Bios / AURA SYNC 지원 등의 정보를 확인할 수 있고요.

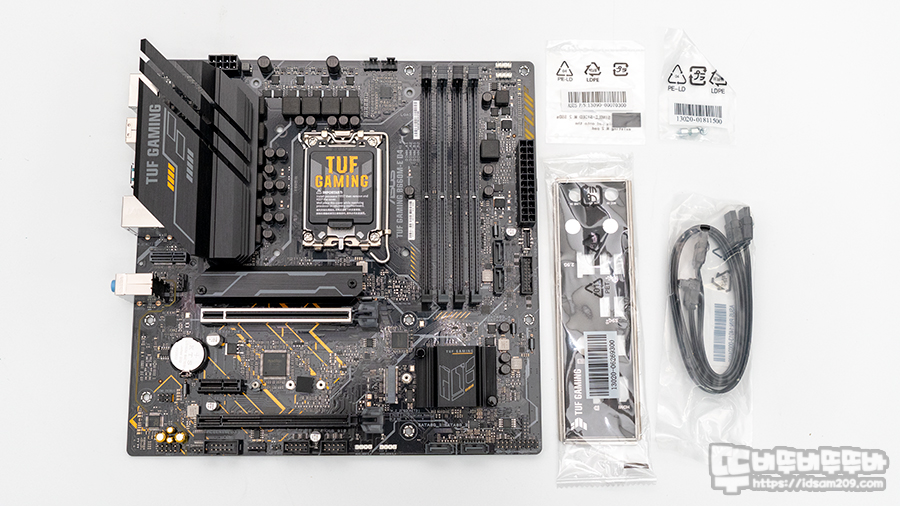

제품은 TUF 밀리터리 등급 안내서, 퀵 가이드, 설명서, 드라이브 DVD, TUF 스티커 그리고 ASUS TUF Gaming B660M-E D4 메인보드, I/O패널, SATA 6 케이블 2개, M.2 SSD 스탠드오프 및 고정나사, 높이 고정 스폰지로 구성되어 있습니다.





    제품 살펴보기



▶ 레이아웃

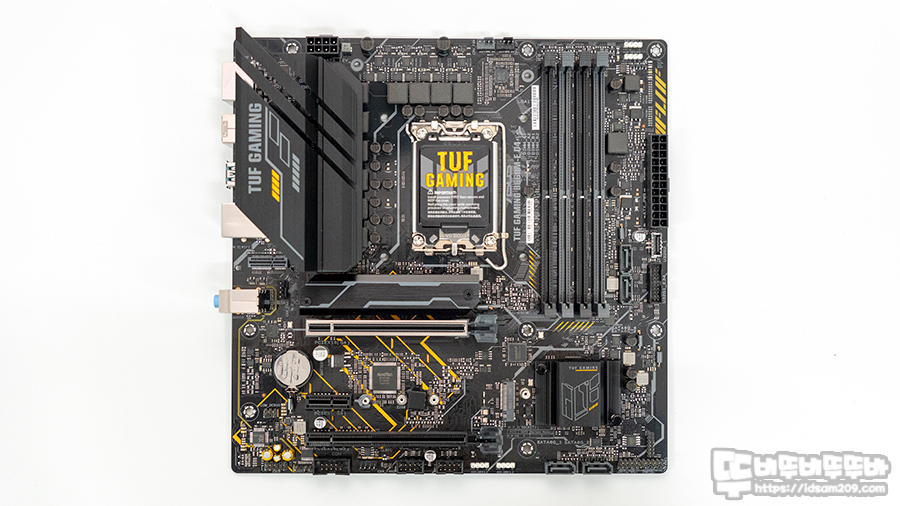

ASUS TUF Gaming B660M-E D4는 M-ATX 폼팩트로 인텔 12세대의 LGA1700 소켓과 인텔 B660 칩셋이 사용된 메인보드로 밀리터리 등급 다운 6 레이어 PCB 디자인과 Digi+ VRM과 TUF 초크 전원부 구성으로 안정적인 전력을 공급으로 안정적인 시스템을 지원합니다.

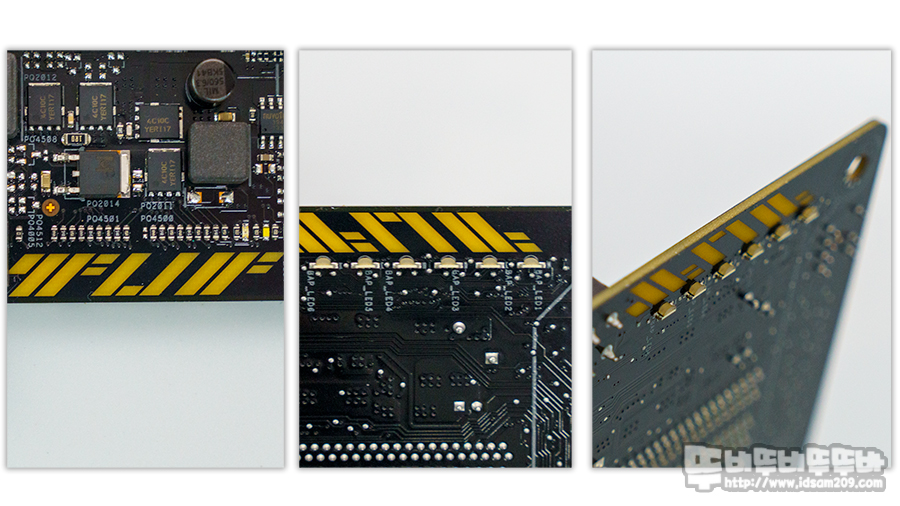

블랙 PCB에 옐로우 컬러로 TUF 글씨와  메인보드 전원 커넥터 옆에 TUF LED 라이팅 존으로 제품의 아이덴티티를 표현하고 있습니다.

B660 칩셋에 장착된 히트싱크 모습.



▶ 전원부 / 소켓류

10페이즈 전원부로 구성된 ASUS TUF Gaming B660M-E D4 메인보드는 일부지만 TUF GAMMING 글씨가 각인된 검정색 히트싱크를 제공하며 I/O 포트 부분을 커버해 주고 있습니다.

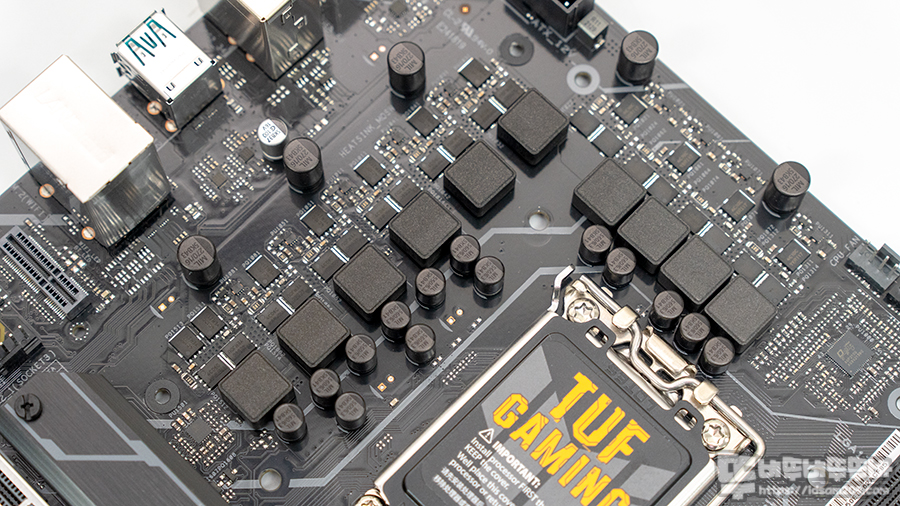

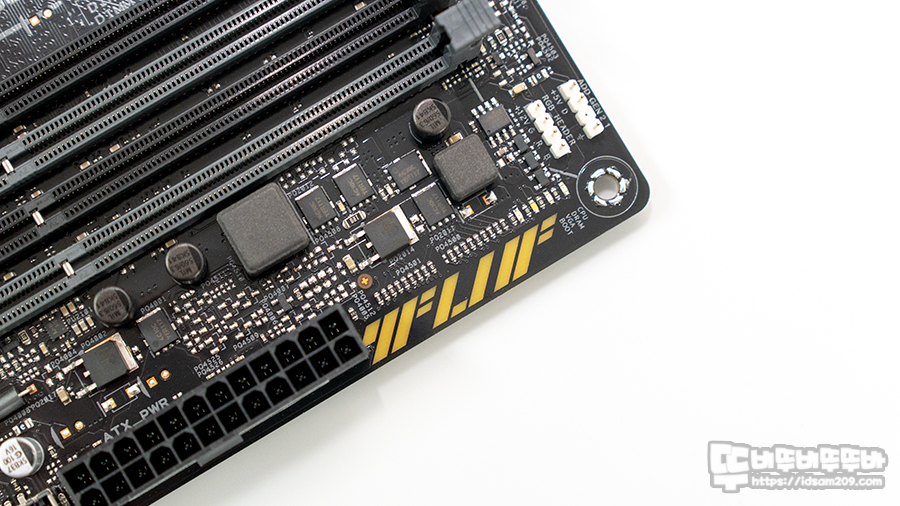

10페이즈 전원부 및 Digi+ VRM 칩셋 모습.

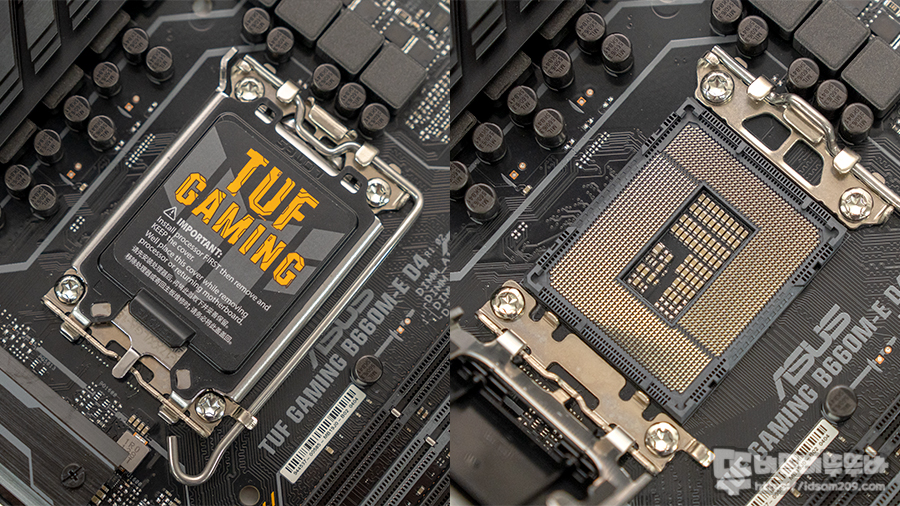

플라스틱 보호 커버가 부착된 LGA 1700 소켓에 CPU 장착 시 자연스럽게 커버가 분리되기에 CPU 장착 전 핀 손상을 최소화하기 위해 커버를 분리하지 않는 게 좋습니다.

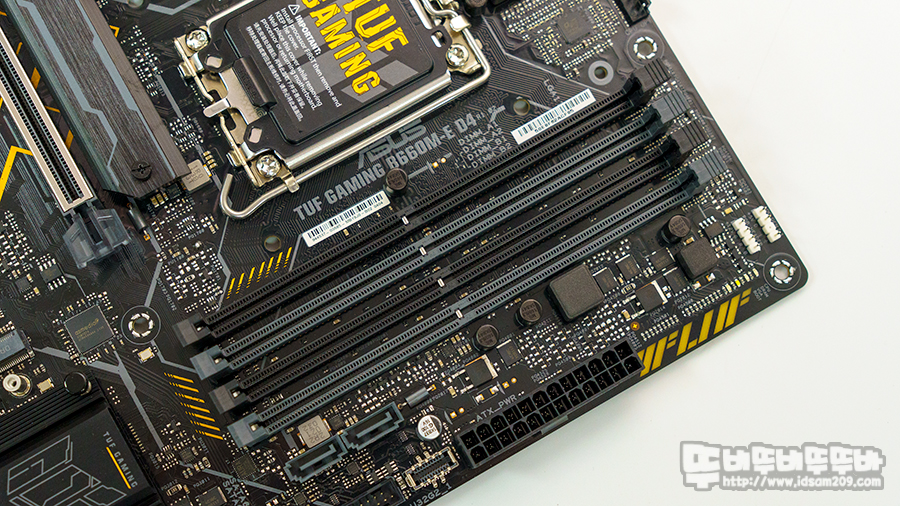

DIMM 방식의 슬롯이 사용된 메모리 슬롯은  A1 / A2 블랙 컬러, B1 / B2 그레이 컬러 구분하고 있으며 슬롯당 32GB 용량으로 최대 128GB 용량을 사용할 수 있으며 클럭은 기본 3200 그리고 5333(OC) 클럭을 지원합니다.



▶ 커넥터 정보

ASUS TUF Gaming B660M-E D4의 기본적인 커넥터 정보를 살펴보면....

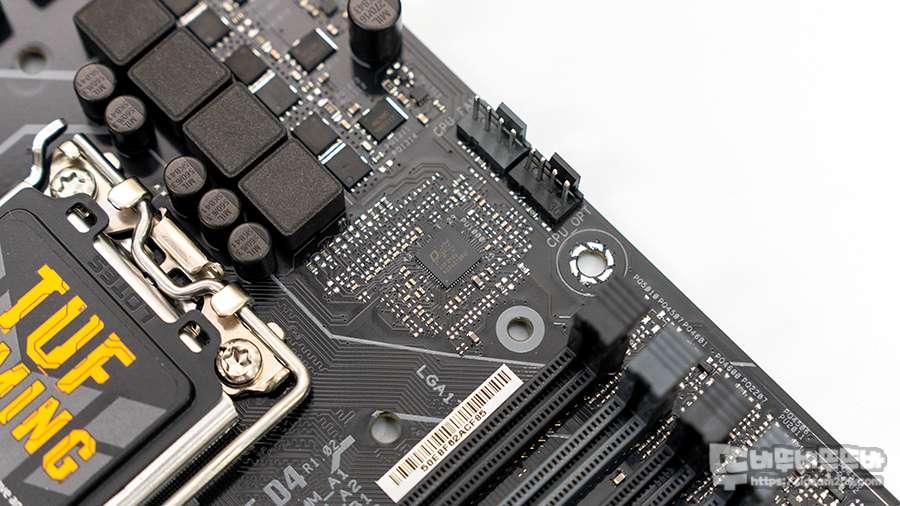

상단에 위치한 메인보드 보조 전원 8핀, CPU 팬과 CPU OPT 커넥터, 그리고 +12V RGB 헤더와  +5V Addressable GEN2 헤더 그리고 부팅 상태를 알려주는 Q-LED가 내장되어 CPU/DRAM/VGA/BOOT 등 시스템 부팅 시 문제가 되는 요소를 LED 상태로 빠르게 확인할 수 있습니다.

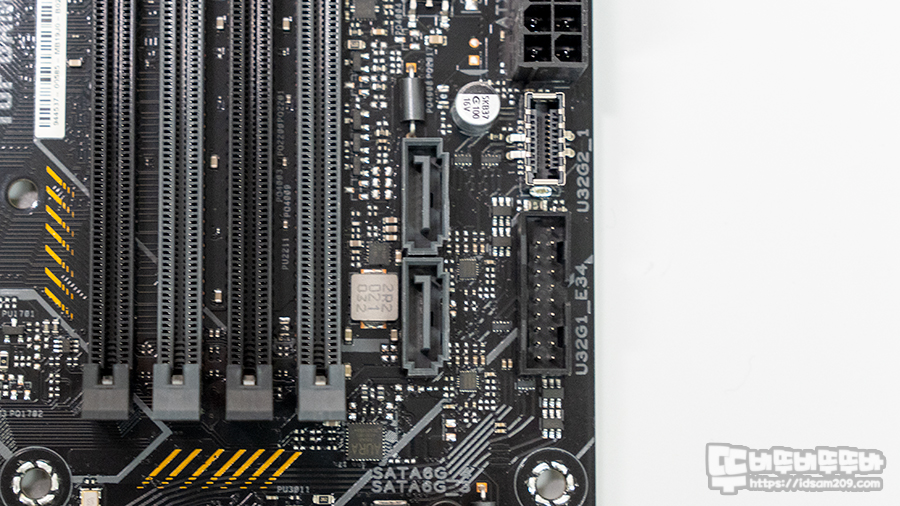

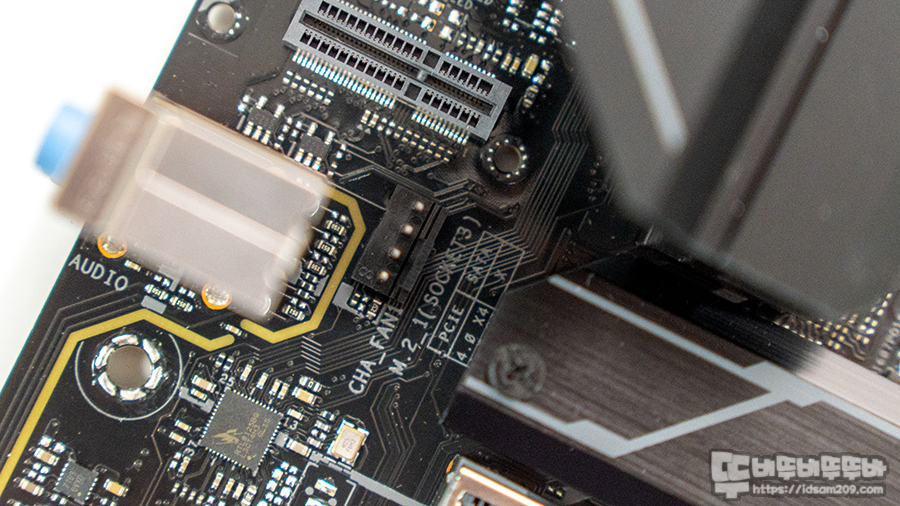

M.2 1번 슬롯에 부분에는 CHA FAN1 커넥터가 위치하고 있으며 메인보드 24핀 커넥터 아랫부분에는 전면 USB 3.2 Gen Type-C 포트, USB 3.2 Gen 1 헤더, 그리고 SATA 6G 4번, 3번이 위치하고 있고요.

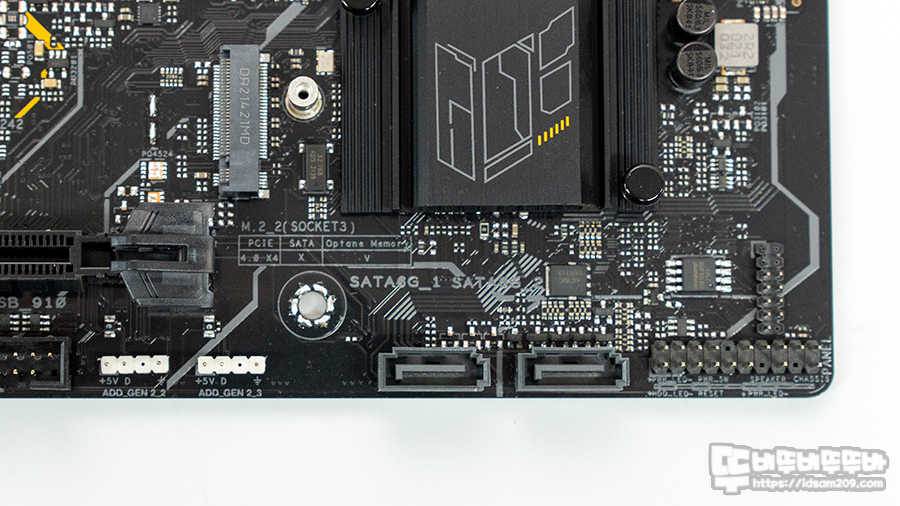

보드 아랫부분에 전면 I/O포트 연결 핀, SATA 6G 1번과 2번 소켓, +12V RGB 헤더와  +5V Addressable GEN2 헤더 그리고 USB 2.0 헤더와 CHA FAN 2 커넥터, AAFP 전면 오디오 핀으로 구성되어 있습니다.

인텔 12세대 지원 메인보드로 넘어오면서 좋은 점은 +5V Addressable GEN2 헤더 2개, USB 3.2 Gen 1 전면 USB Type-C 헤더를 기본으로 제공해 주고 있어서 좋네요.



▶ 오디오

Realtek 7.1채널을 지원하는 ALC897 칩셋이 사용된 오디오 부분은 오디오 쉴딩이 적용된 전용 PCB 레이어와 프리미엄 오디오 캐패시터 사용 및 DTS 오디오 사운드 적용으로 가상 입체감과 공간감 있는 사운드를 제공합니다.



▶ M.2 슬롯

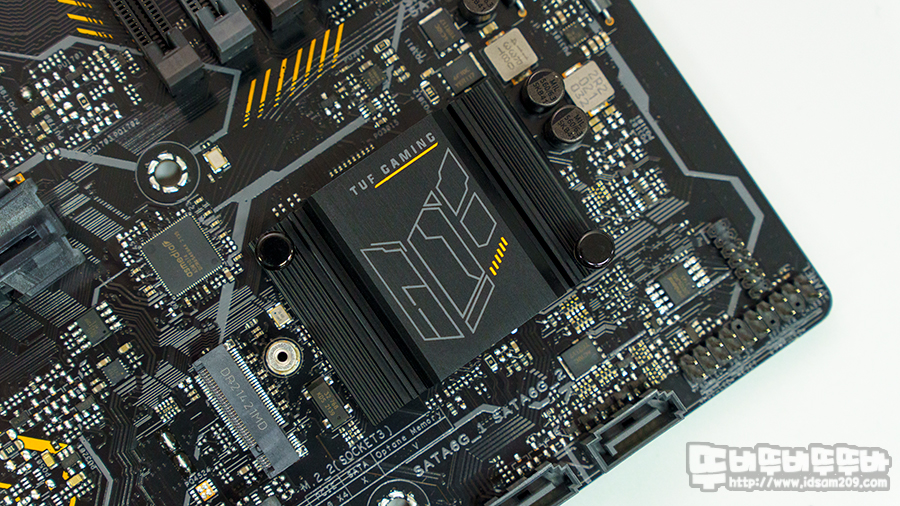

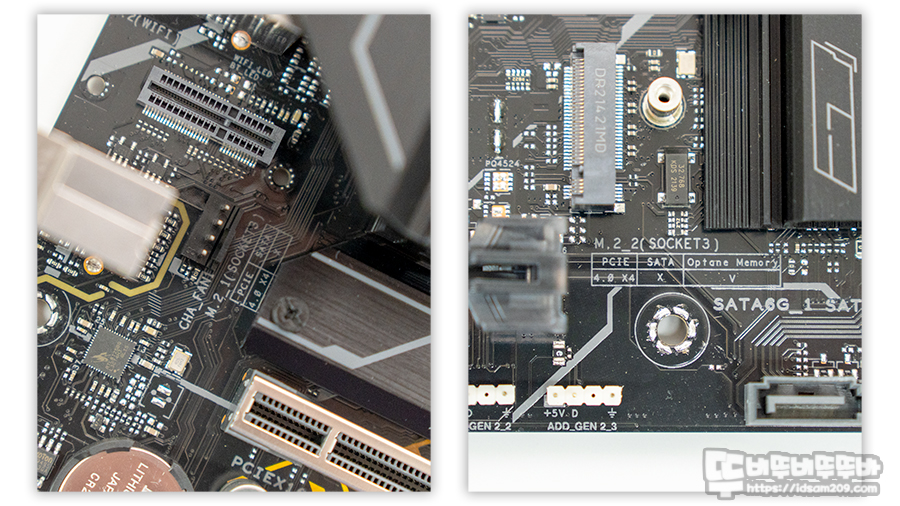

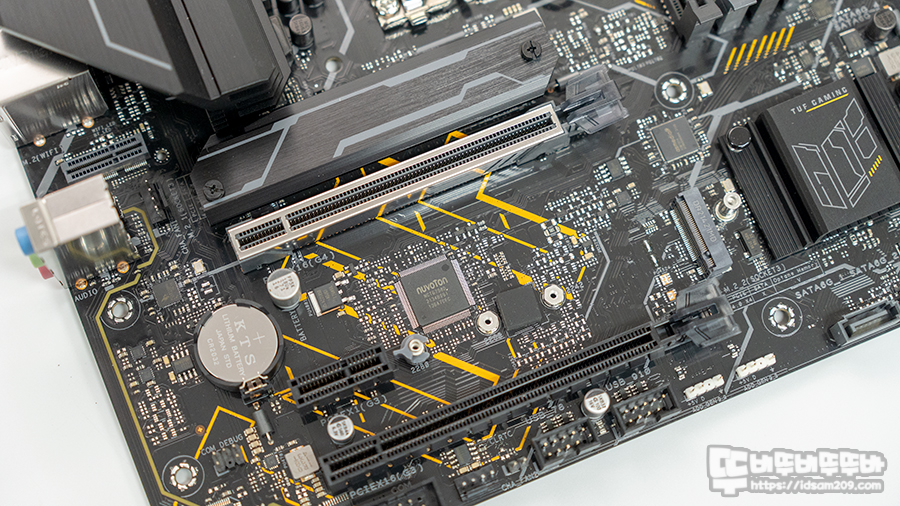

PCIe 4.0 X4를 지원하는 ASUS TUF Gaming B660M-E D4 메인보드는 M.2 1번 슬롯에만 히트싱크를 기본으로 제공하고 있으나 M.2 2번에도 겸용으로 사용할 수 있는 디자인이 적용되어 필요에 따라 위치를 이동하여 사용할 수 있는 게 특징입니다.

특히 오디오 단자 옆에는 저장용으로 사용하는 M.2 M키 슬롯이 아닌 와이파이용으로 사용된 E키 슬롯을 기본으로 제공하고 있어 필요에 따라 와이파이/블루투스 모듈을 구입하여 메인보드 내장 무선 인터넷 구축이 가능하고요.

PCIe 4.0 x4  M.2 SSD만 지원 및 M.2 2번 슬롯의 경우 옵테인 메모리를 겸용으로 사용할 수 있습니다.

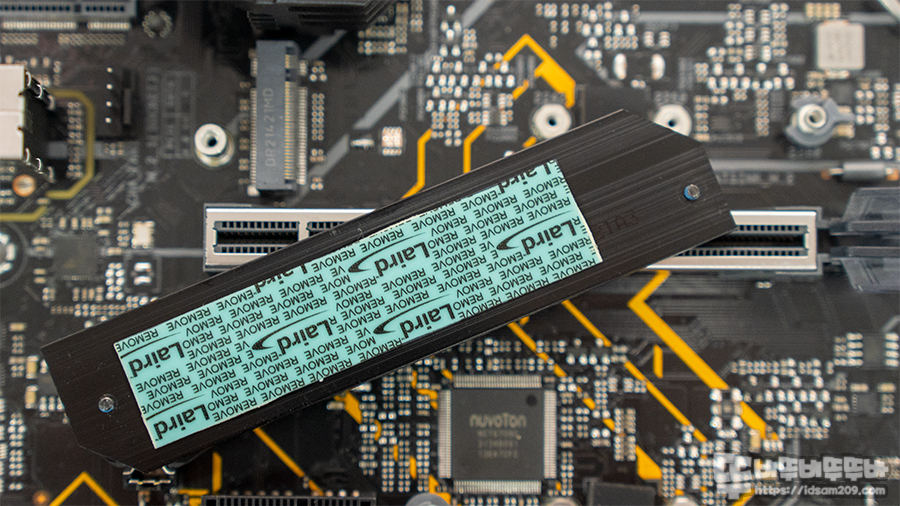

M.2 히트싱크 안쪽의 써멀패드 모습.

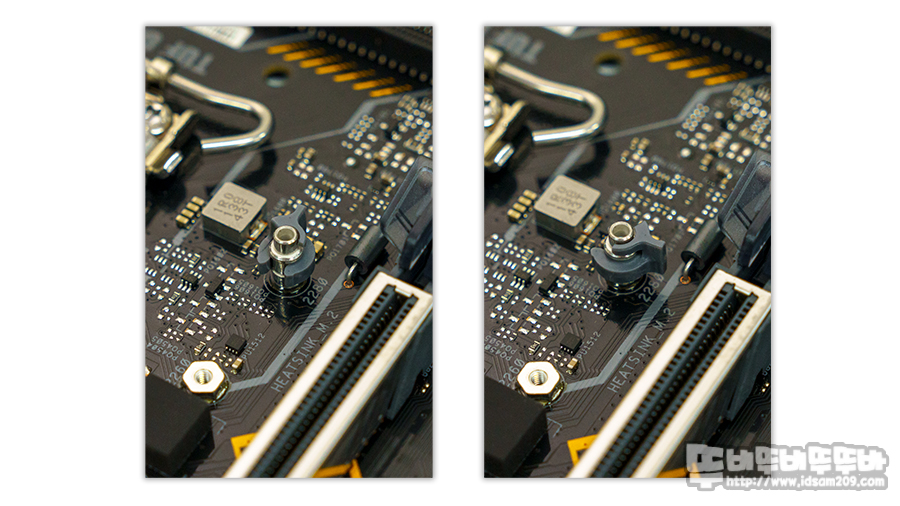

이번 제품에서는 M.2 Q-Latch가 기본으로 탑재로 플라스틱 레버를 돌려 M.2 SSD를 고정하는 구조로 되어있기에 메인보드에서 기본 구성품으로 제공되는 스탠드오프와 나사를 사용할 필요가 없습니다.



▶ LED 라이팅

메인보드 앞쪽 부분에 LED 라이팅 존에는 메인보드 아래쪽에서 발산하여 LED가 TUF 로고를 투과하여 메인보드 위쪽과 케이스에 조립 시 메인보드가 부착되는 샤시쪽에 간접효과로 표현되며 통합 소프트웨어인 Armoury Crate의 Aura Sync를 통해 RGB LED 효과를 선택하여 사용할 수 있으니 참고하시기 바랍니다.



▶ I/O 백패널

스테인리스 재질의 I/O 포트를 살펴보면..

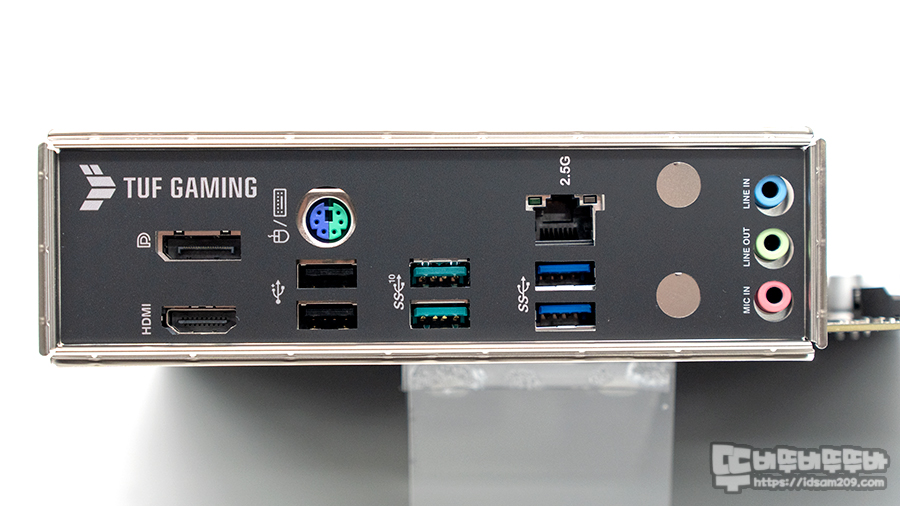

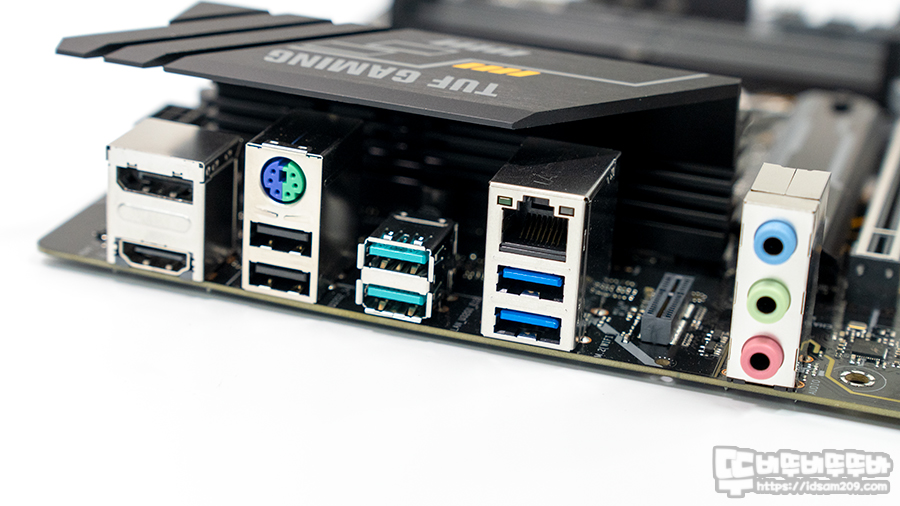

DP포트 / HDMI 포트 / PS/2 콤보 포트 / USB 2.0 포트 2개 / USB 3.2 Gen 2 포트 2개 / 리얼텍 2.5GB 이더넷 포트 / USB 3.2 Gen 1 포트 2개, 오디오 잭 그리고 M.2 M키 와이파이/블루투스 소켓으로 구성되어 있는데요.

와이파이/블루투스 모듈은 제공하지 않기에 사용자가 별도 구입하여 장착 시 안테나를 고정할 수 있게 백패널에 안테나 고정 홀을 제공하고 있어 안테나 사용 시 구멍을 뚫어서 사용하시면 되니 참고하세요.





    마무리



지금까지 ASUS TUF Gaming B660M-E D4 STCOM 메인보드에 대하여 알아보았습니다.



많은 확정성이 필요 없는 요즘의 시스템에서 ASUS TUF Gaming M-ATX 폼팩트는 나름대로 알찬 기능으로 구성된 메인보드인데요.



TUF 밀리터니 등급을 받은 제품으로 든든함, 10페이즈의 전원부, PCIe 4.0 X4 M.2 SSD 및 옵테인 메모리 지원, +5 ARGB 헤더 2개 지원 및 USB 3.2 Gen2 전면 포트 지원, 와이파이 모듈 추가 지원 등 확장성과 안정성을 지원하는 ASUS TUF Gaming B660M-E D4는 인텔 12세대의 퍼포먼스를 잘 활용할 수 있는 메인보드로 강력하게 추천드리며 리뷰를 마칩니다.



계속해서 신박한 제품 리뷰를 이어가겠습니다.



" 이 사용기는 STCOM으로부터 제품을 대여로 작성한 사용기입니다. "
