ASUS PRIME Z790-A WIFI-CSM STCOM 메인보드 포토 리뷰

by 뚜비뚜비뚜뚜바 2023. 3. 15.
728x90
반응형

이번에 리뷰할 제품은 ASUS PRIME Z790-A WIFI-CSM STCOM 메인보드 포토 리뷰입니다.



STCOM에서 유통하는 ASUS PRIME Z790-A WIFI-CSM 메인보드는 Wi-Fi 랜카드가 기본으로 내장된 제품으로 Z790 칩셋의 퍼포먼스를 경험할 수 있는 제품인데요.



포토 리뷰를 통해 제품의 특징을 살펴보도록 하겠습니다.



리뷰~ Start!!





     패키지 & 스펙 정보

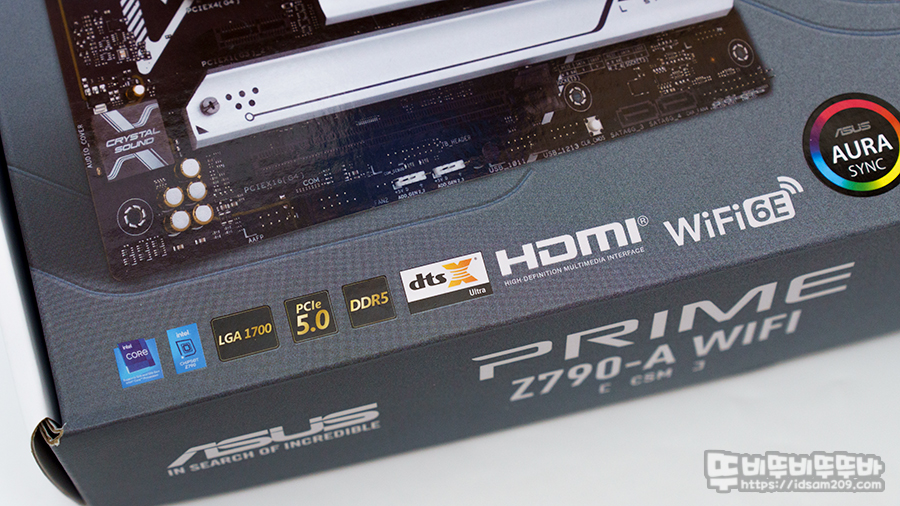

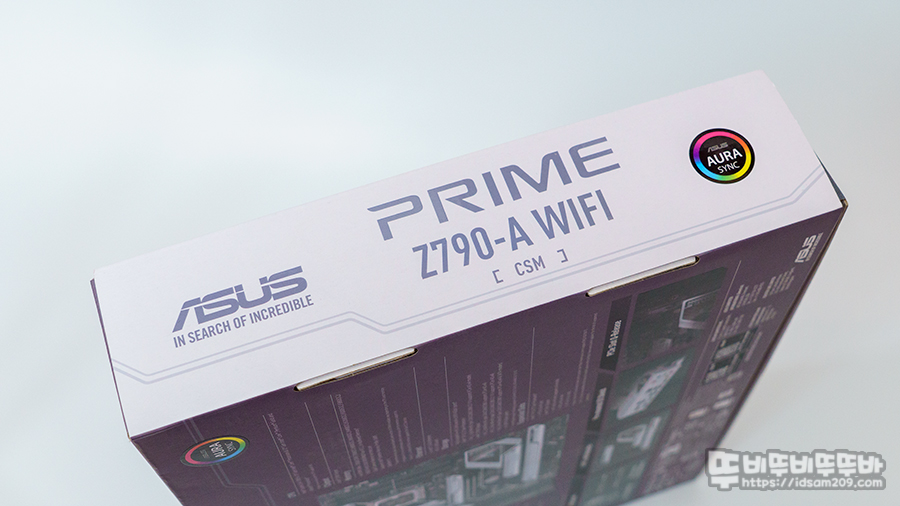

ASUS PRIME Z790-A WIFI-CSM STCOM 메인보드 패키지는 제품의 이미지와 모델명 인텔 12 & 13세대 프로세서 지원, 인텔 Z790 칩셋, LGA 1700 소켓, PCIe 5.0 VGA 슬롯, DDR5, dtsX 사운드, HDMI 출력, WiFi6E 무선 인터넷, ASUS AURA 싱크 Addressable RGB 지원 그리고 STCOM 3년 품질보증 지원에 대한 내용을 확인할 수 있습니다.

패키지 뒷면에는 제품의 스펙정보와 Ai 쿨링과 노이즈 캔슬링, 4개의 M.2 SSD 지원 및 히트싱크 지원,  I/O실드, 그리고 ASUS PRIME Z790-A WIFI-CSM 메인보드에서 가장 획기적인 PCIe Slot Q-Release에 대한 설명이 인쇄되어 있는데요.

PCIe Slot Q-Release는 기존의 VGA 슬롯 탈거 보다 편리한 별도의 버튼을 이용한 슬롯 고정 가이드 해제로 VGA 탈거를 쉽게 해주는 기능으로 메인보드 살펴보기 섹션에서 자세히 설명드리겠습니다.

제품의 스펙 정보를 살펴보면....

LGA 1700 인텔소켓 1700 / 인텔 Z790 칩셋 / ATX (30.5x24.4cm) 폼팩트 / 전원부: 16+1 페이즈 / Vcore 출력: 최대 960A(60A) / 메모리 규격 DDR5 7200MHz (PC5-57600) / 메모리 용량 슬롯당 32GB 최대 128GB / XMP 오버지원 /  PCIe5.0 x16 / 저장장치 SATA3: 4개 / M.2: PCIe 4.0 4개 (마지막 슬롯 SATA / NVMe 겸용) / Intel 2.5Gb 랜포트 / Wi-Fi6E 및 블루투스 버전 5.3 / Realtek S1220A 7.1 채널 사운드 / ARGB 헤더(3핀): 3개 / RGB 헤더(4핀): 1개 등의 정보를 확인할 수 있고요.

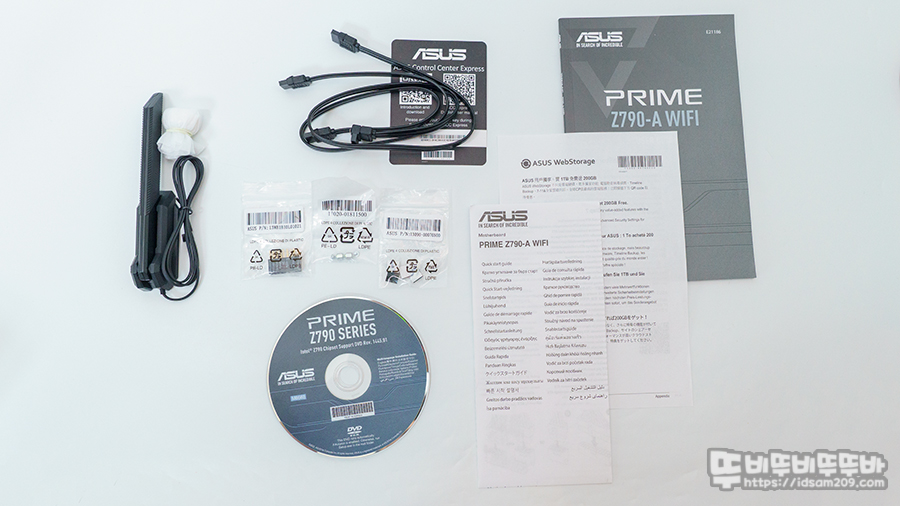

제품은 메인보드 외 접이식 무선 안테나, SATA 케이블 2개, M.2용 자재 (스탠드오프, 고정나사, 높이 조절 스펀지), 설치 DVD, 사용 설명서 등으로 구성되어 있습니다.



     제품 살펴보기

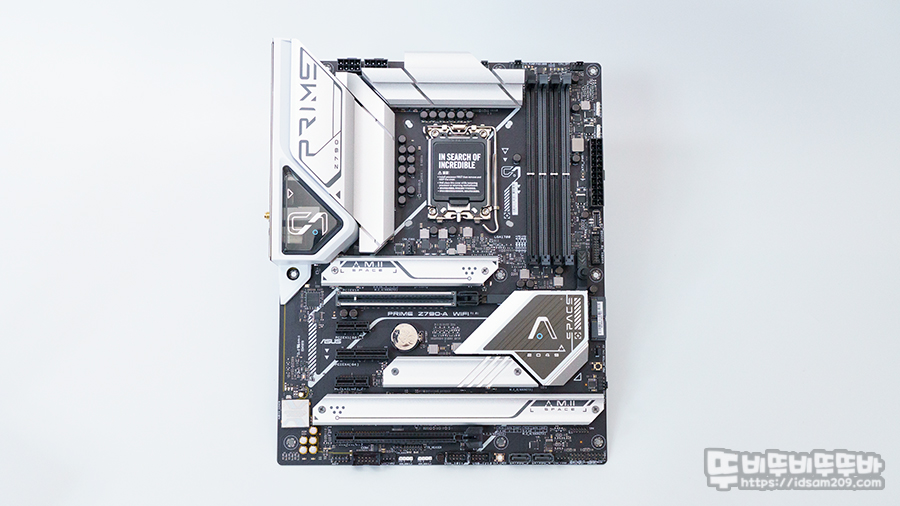

ASUS PRIME Z790-A WIFI-CSM STCOM의 전체적인 레이아웃에서는 PRIME 모델의 트레이드 마크라 할 수 있는 실버컬러 히트싱크가 눈에 띄는데 히트싱크가 필요한 곳에 모두 적용되어 꽤 고급스럽게 구성된 걸 확인할 수 있습니다.

PRIME Z790-A WIFI-CSM 메인보드는 인텔 13세대의 높은 코어와 대역폭의 요구사항을 안정적으로 처리할 수 있는 16+1 DrMOS 및 Low MOSFET 그리고 각 드라이브 60A 정격전압 설계로 DIGI+ VRM 컨트롤러를 통한 안정적인 성능과 미세한 전압 조정을 통한 오버클릭을 지원합니다.

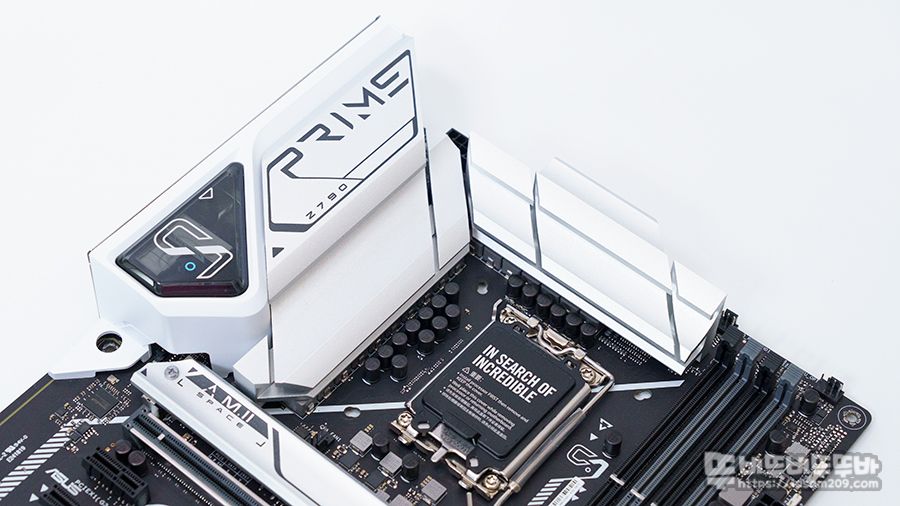

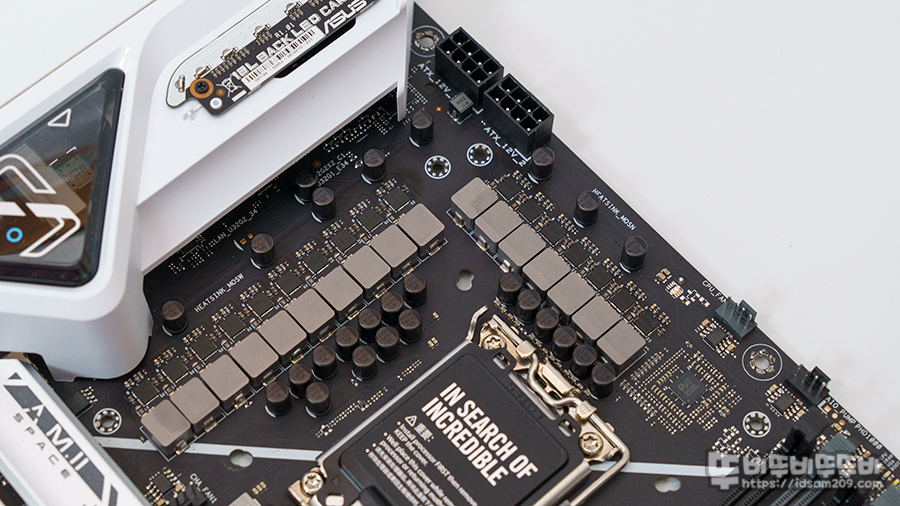

16+1 전원부 모습.

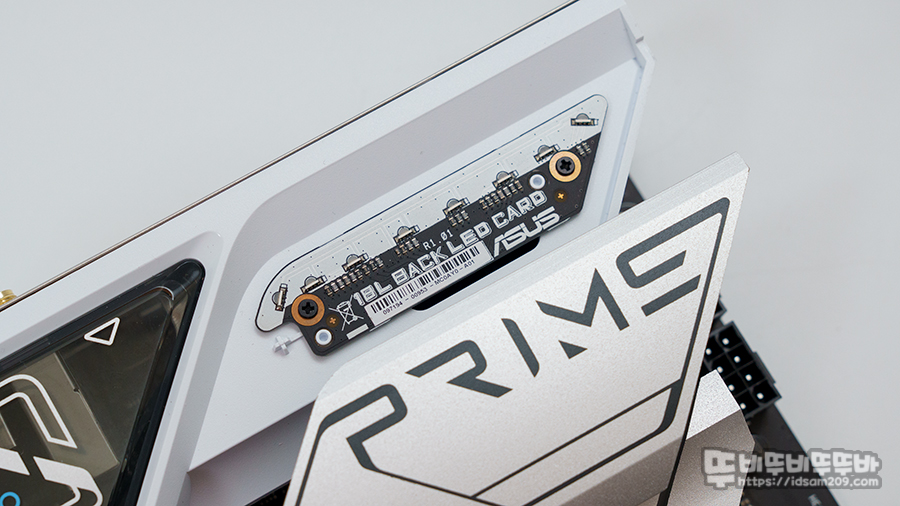

일체형으로 디자인된 I/O 실드와 전원부 히트싱크 사이에 RGB 라이팅을 지원하는 기판을 확인할 수 있습니다.

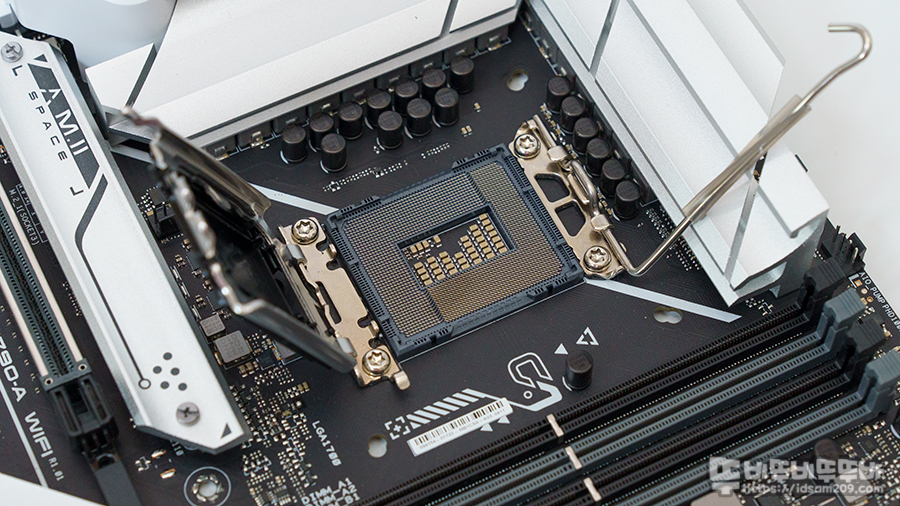

LGA 1700 소켓 모습.

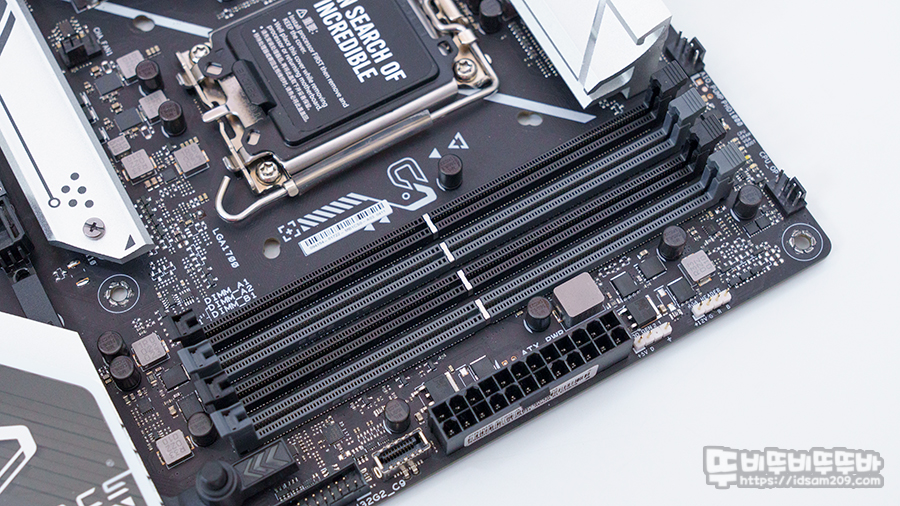

데이지 체인으로 사용되는 DDR5 메모리 슬롯은 개당 32GB, 최대 128GB 사용이 가능하며 ASUS AEMP(Enhanced Memory Profile) II 기능으로 메모리 칩을 감지한 뒤 최적화된 주파수, 타이밍, 전압 프로필을 이용하여 최적의 클럭 속도를 제공하는 특징이 있습니다.

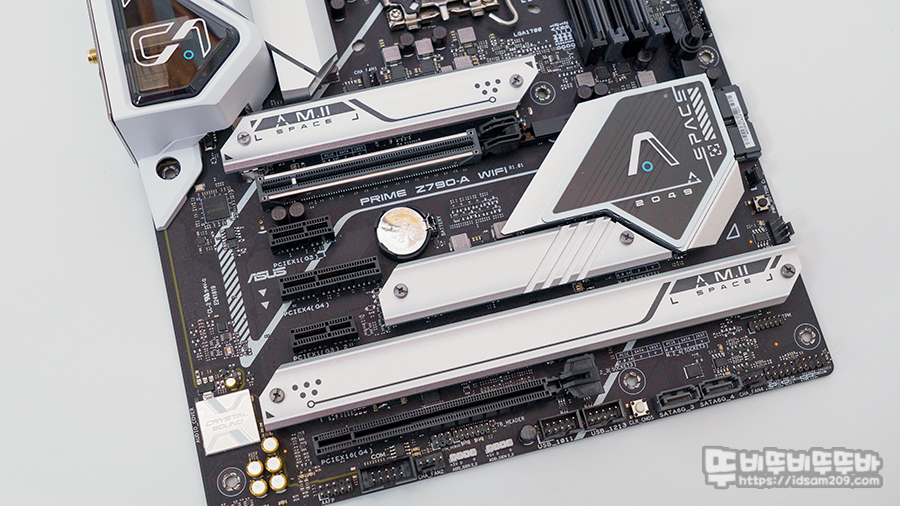

Z790 칩셋의 히트 싱크 이외에 길거나 혹은 짧게 디자인된 M.2 히트싱크는 PCIe 4.0을 지원하는 M.2 SSD 소켓을 4개를 지원하며 마지막 슬롯은 SATA 방식과 NVMe 방식을 겸하는 특징이 있습니다.

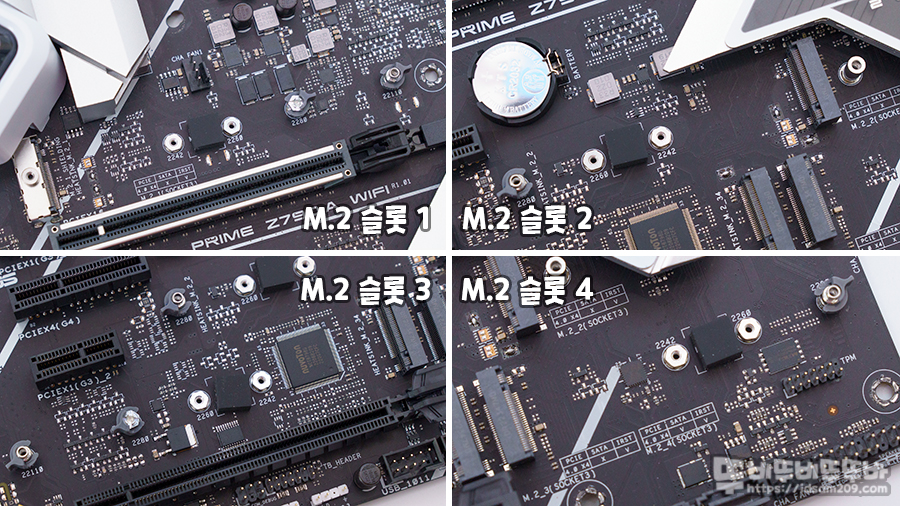

M.2 SSD 슬롯의 규격을 살펴보면  1번 슬롯 M.2 22110 (PCIe 4.0 x 4 모드), 1번 슬롯 M.2 2280 (PCIe 4.0 x 4 모드), 3번  슬롯 M.2 22110 (PCIe 4.0 x 4 모드), 4번 슬롯 M.2 2280 (PCIe 4.0 x 4 & SATA 모드)로 구성되어 있으며 돌려서 M.2 SSD를 고정하는 Q-Lancher가 기본으로 제공되기에 드라이버를 사용하지 않고 편안하게 사용할 수 있습니다.

특히 이번 제품에서 가장 눈에 띄었던 PCIe Q-Release는 정말 엄지 척!! 할 정도로 편리한 기능을 제공하는데요.

보통 시스템을 조립하면 VGA를 슬롯에서 탈거해야 하는 부분이 있는데 CPU 쿨러와 VGA 사이에 보드 저 깊은 곳에 슬롯 가이드를 뒤로 젖혀 VGA를 탈거하는데  비좁은 틈에 손을 넣는 게 힘들어 플라스틱 자를 이용하는 편이거든요.

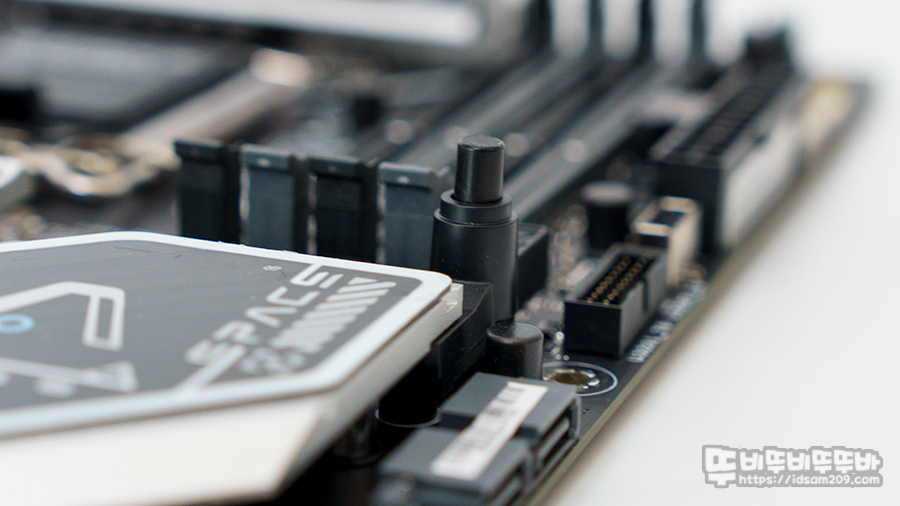

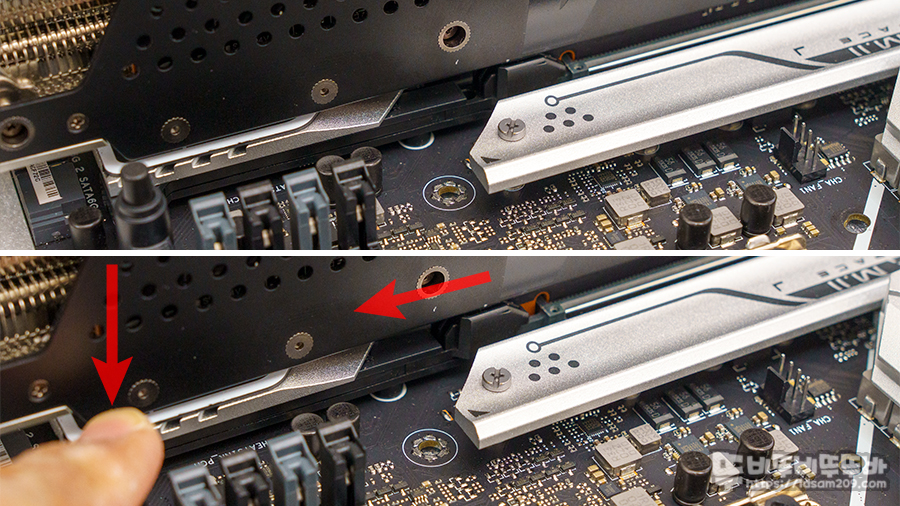

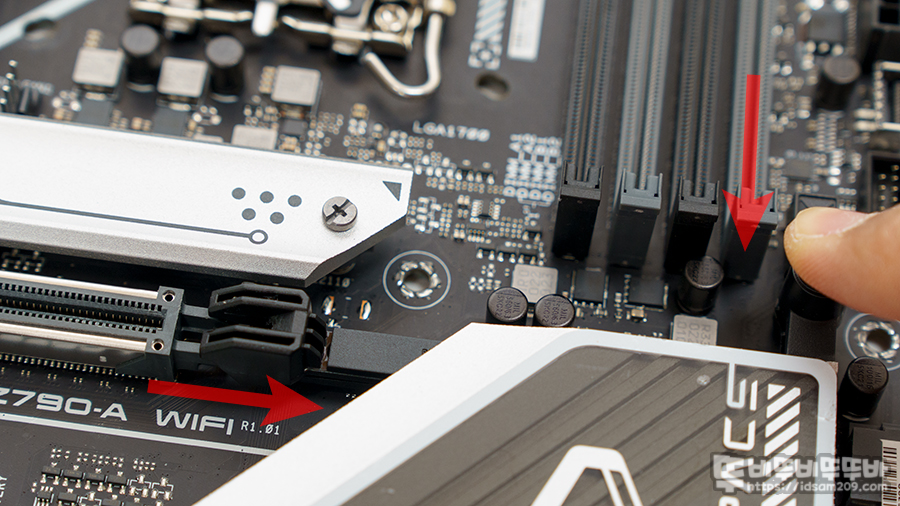

위의 사진과 같이 PCIe Q-Release를 손으로 누르면 슬롯 고정 가이드가 뒤로 움직여 손쉽게 VGA를 탈거할 수 있도록 도와줍니다.

와~~ 왜? 이제 나왔니.....

슬롯 뒤쪽에 고정 가이드를 뒤를 제치는 형태는 손으로 눌렀다고 생각하고 VGA를 탈거하려고 하면 잘 뽑히지가 않아 고생하는 경우가 많은데 PCIe Q-Release 정말 개꿀이네요.

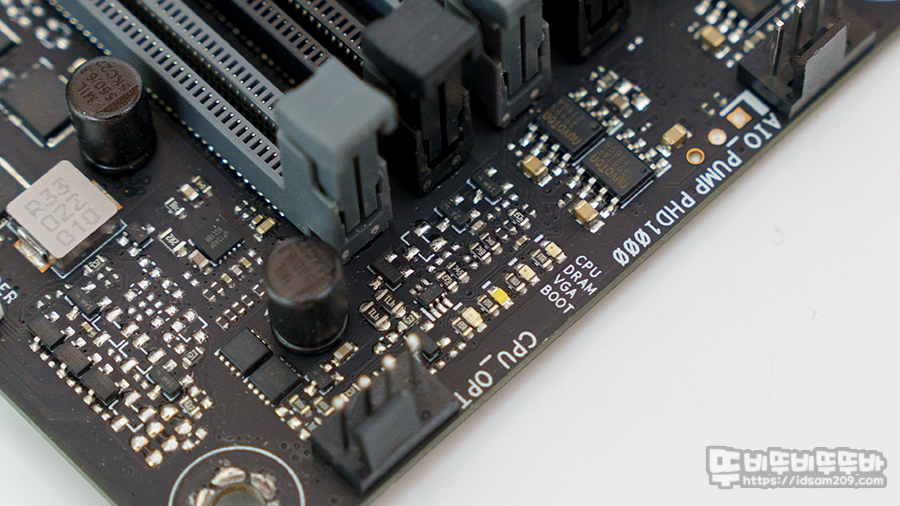

 시스템 조립 후 구동 시 문제가 발생 시 CPU / DRAM / VGA / BOOT LED를 통해 어떤 부품에 문제가 있는지 LED 점등으로 알려주는 Q LED는 빠른 판단을 하는데 도움을 하는 기능이 시스템 조립 후 부팅이 안 되는 경우 꼭 확인해야 하는 포인트니 참고하시기 바랍니다.

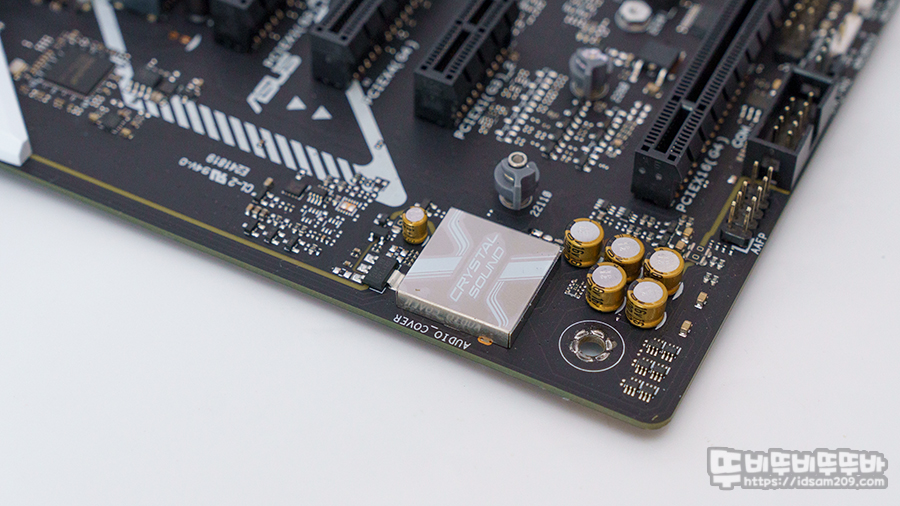

Realtek S1220A 오디오 칩셋에는 오디오 커버가 적용되었으며 7.1 서라운드 사운드 HD 오디오 코덱 지원, 프리미엄 오디오 커패시터 사용, 고품질 120dB SNR 스테레오 재생 출력 및 113dB SNR 녹음 입력(Line-in) 지원,  노이즈 감소를 위한 독립 오디오 회로 설계, 팝 노이즈를 없애주는 디-팝 회로 적용되어 별도의 사운카드가 없어도 사용하는데 불편함이 없고요.

특히 DTS:X Ultra 사운드와 양방향 AI노이즈 캔슬링 지원은 영화감상이나 게임 플레이에 최적화된 환경을 제공하고 있습니다.



다음은 커넥터 관련 부분을 집중적으로 확인 보겠습니다.

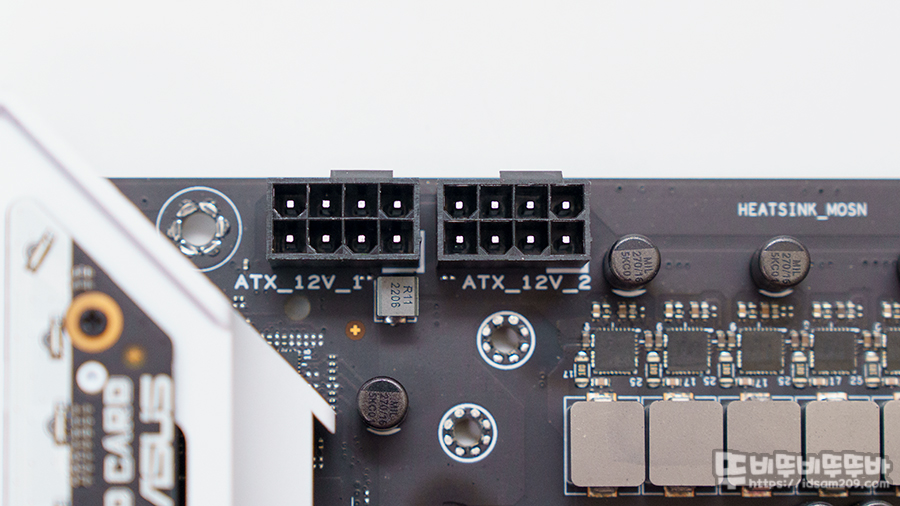

CPU 보조전원은 고성능 파워에서 볼 수 있는 8 to 8핀 구조로 디자인되어 메인보드 구입하시기 전에 파워 서플라이 커넥 정보를 확인하시는 게 좋을 거 같습니다.

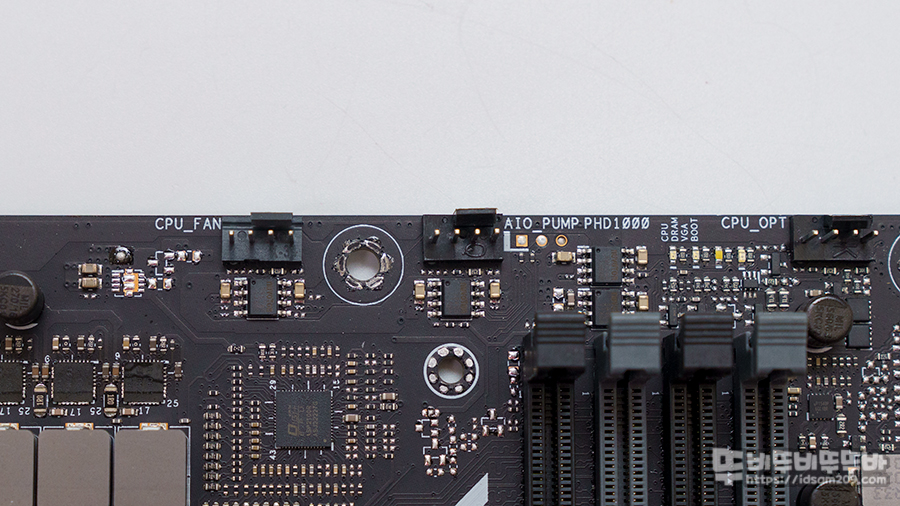

보통 케이스 상단에 위치하게 되는 공랭 또는 수랭 쿨러를 위한 CPU_Fan, AIO_Pump, CPU_Opt 커넥터는 보드 상단에 위치하고 있고요.

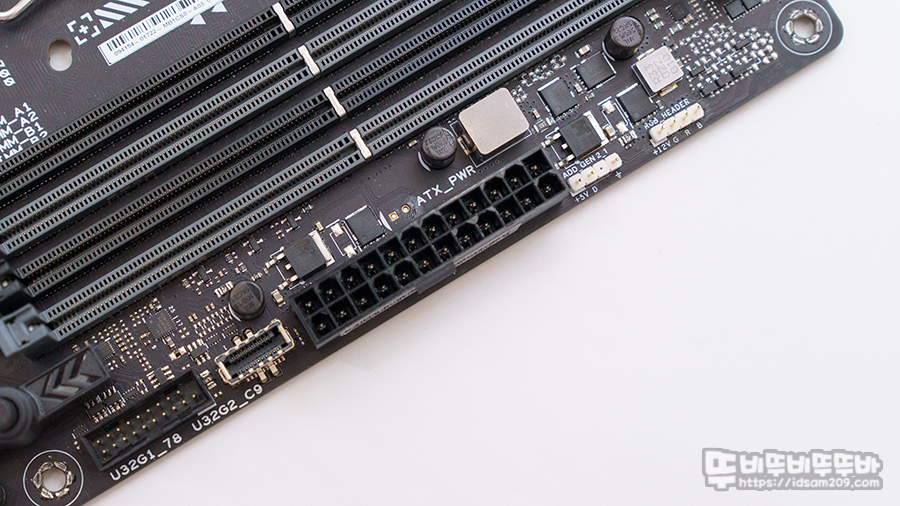

24핀 메인보드 커넥터 위로는 ARGB +5V 3핀 헤더와 RGB +12V 4핀 헤더 그리고 아래에는 전면 USB 3.2 Gen 2 Type-C 소켓, 전면 USB 3.2 Gen 1 Header 모습을 확인할 수 있습니다.

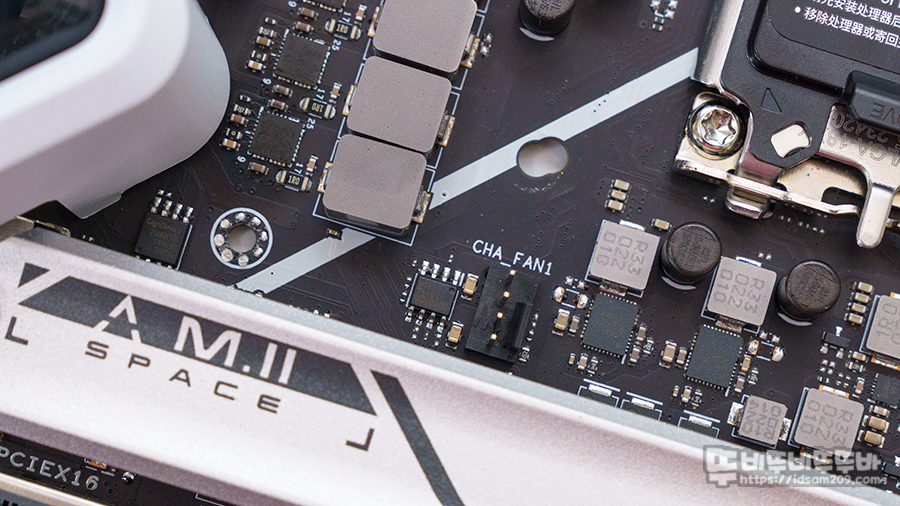

CPU와 VGA 슬롯 사이에 위치한 CHA_Fan 1 커넥터 모습은 보통 뒤쪽에 위한 것과 다르게 안쪽으로 들어와 있는 것이 조금 독특하게 느껴집니다.

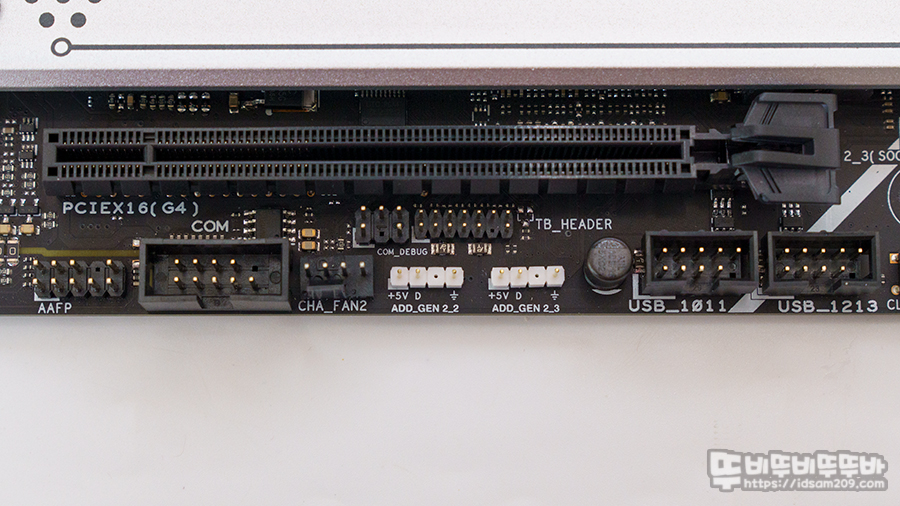

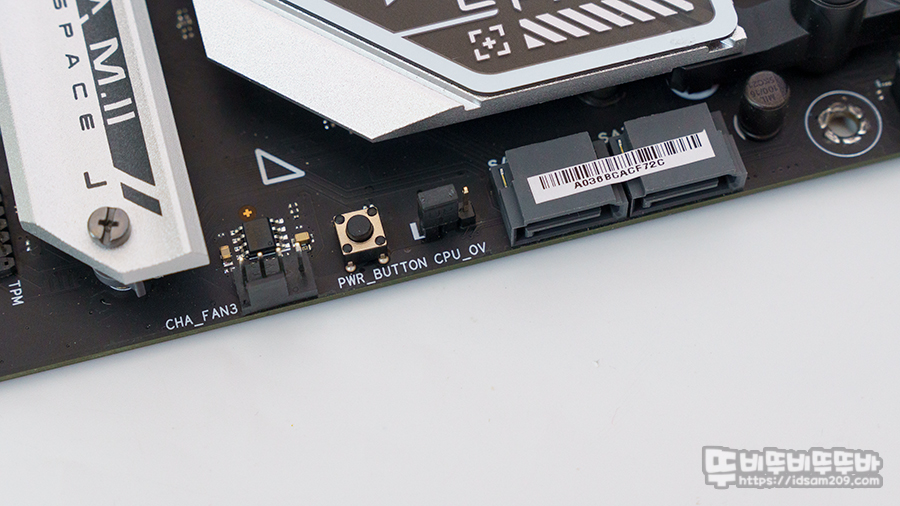

보드 전면에 SATA 커넥터 1,2번 포트 그리고 CHA-Fan3 커넥터 그리고 하단 부분에 전면 오디오 (AAFP), CHA_Fan2, ARGB +5V 3핀 커넥터 2개, USB 2.0 소켓 모습을 확인할 수 있고요.

고속충전과 4K 해상도의 최대 듀얼 디스플레이를 지원과 양방향 40Gbps 전속도를 제공하는 Thunderbolt 4 (USB4호환) 포트가 눈에 띄지만 포트를 사용하기 위해서는 애드온 카드는 별도로 구매해야 하니 참고하시기 바랍니다.

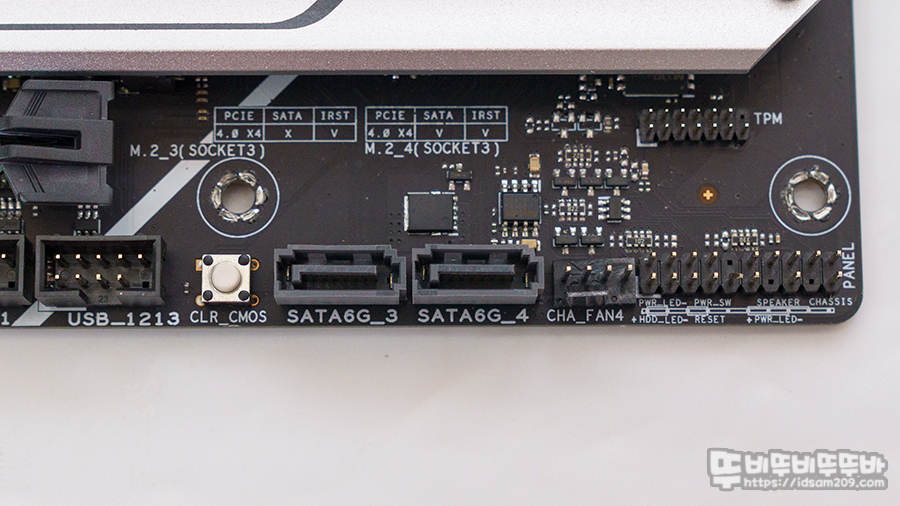

SATA 3,4번 포트, CHA_Fan 4 커넥트 전면 I/O 헤더 그리고 TPM 헤더 모습을 확인할 수 있네요.

메인보드를 전체적으로 보면 CHA_Fan 커넥터의 번호가 지그재그로 위치하고 있어 ASUS Fan Xpert 4로 팬 컨트롤 제어 시 커넥터에 위치를 정확하게 기억하시야 할 거 같네요.

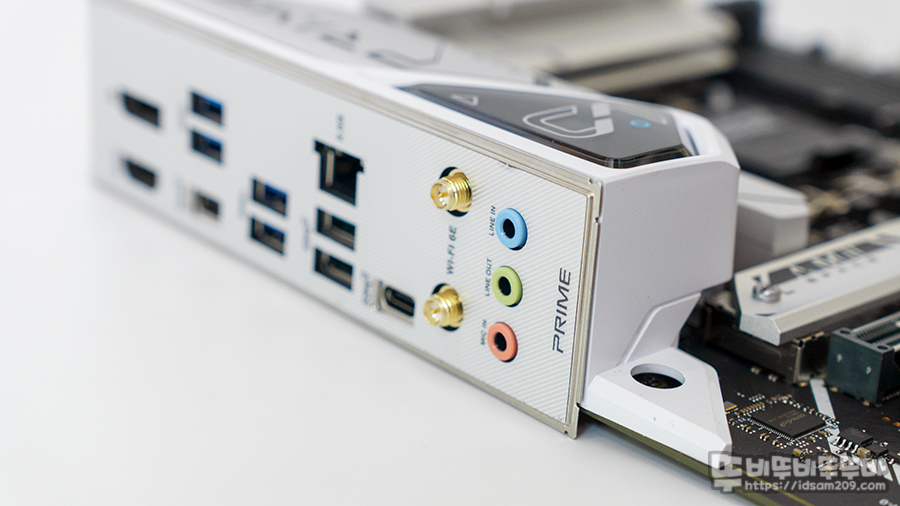

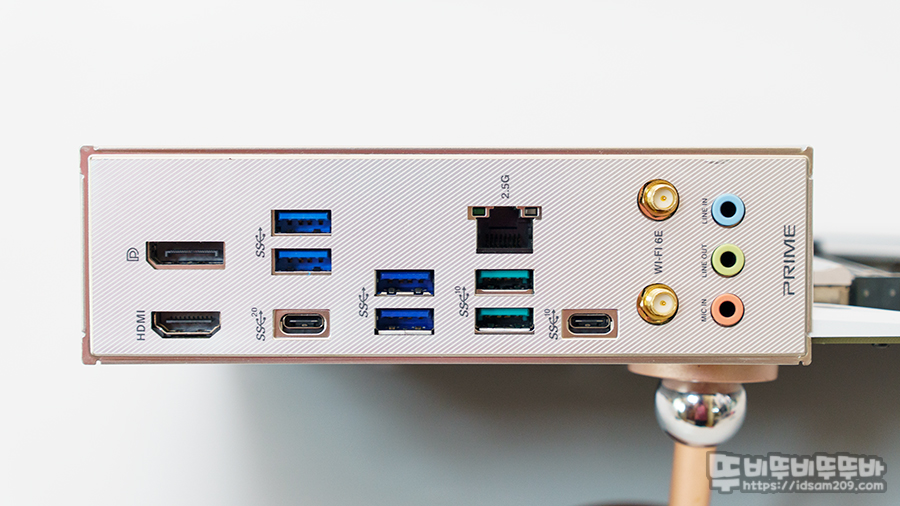

후면 포트를 살펴보면...

HDMI/DP포트,  USB 3.2 Gen 1 포트 4개 (USB-A 블루컬러), USB 3.2 Gen 2x2 Type-C, Intel 2.5GB 이더넷,
USB 3.2 Gen 2 포트 (USB-A 2개 초록색, USB-C 1개), Wi-Fi 6E 및 블루투스 5.3 지원 안테나 소켓, 가상 7.1 채널 지원 사운드 포트 구성을 확인할 수 있습니다.

Wi-Fi 6E는 6GHz 주파수 대역과 7개의 160MHz 채널을 제공하여 대역폭 혼잡 없이 대용량 네트워크 사용이 가능하며  Wi-Fi 6E 장치 간 안정적인 무선 네트워크 환경을 지원하지만 최신 갤럭시 스마트폰을 사용해야 누릴 수 있는 부분이니 참고하시기 바랍니다.

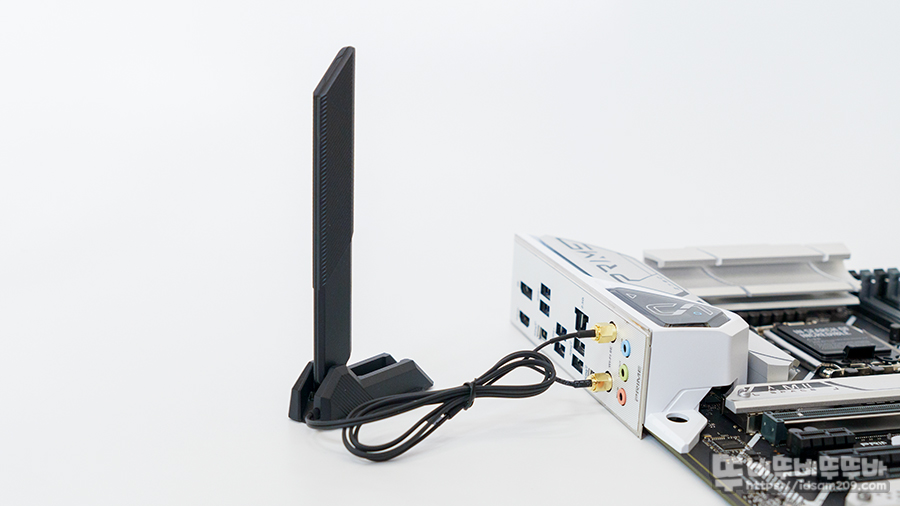

접이식 무선 안테나 연결 모습.




     마무리



ASUS PRIME Z790-A WIFI-CSM STCOM 메인보드에 대하여 포토 리뷰를 통해 살펴보았습니다.



최상위  Z790 칩셋이 사용된 메인보드답게 16+1 페이즈 전원부(60A), DDR5 7200MHz 지원 그리고 PCIe 4.0 x4 슬롯 4개 지원 및 히트싱크 기본제공,  ARGB 헤더 3핀 3개, Wi-Fi 6E 무선 인터넷,  고품질 오디오 등을 지원하여 프리미엄 네임벨류를 느낄 수 있는 제품으로 퍼포먼스를 생각하신다면 좋은 선택이 될 거 같습니다.



메인보드 가격의 고공행진으로 가성비는 없을 수 있지만 전체적인 구성면을 생각하면 인텔 13세대의 최고의 프로세서와 좋은 궁합을 보여줄 거 같네요.



이상으로 프리미엄 성능을 위한 ASUS PRIME Z790-A WIFI-CSM STCOM 메인보드 포토 리뷰를 마칩니다.



계속해서 신박한 제품 리뷰를 이어가겠습니다.



" 이 사용기는 STCOM으로부터 제품을 대여받아 작성한 사용기입니다. "
