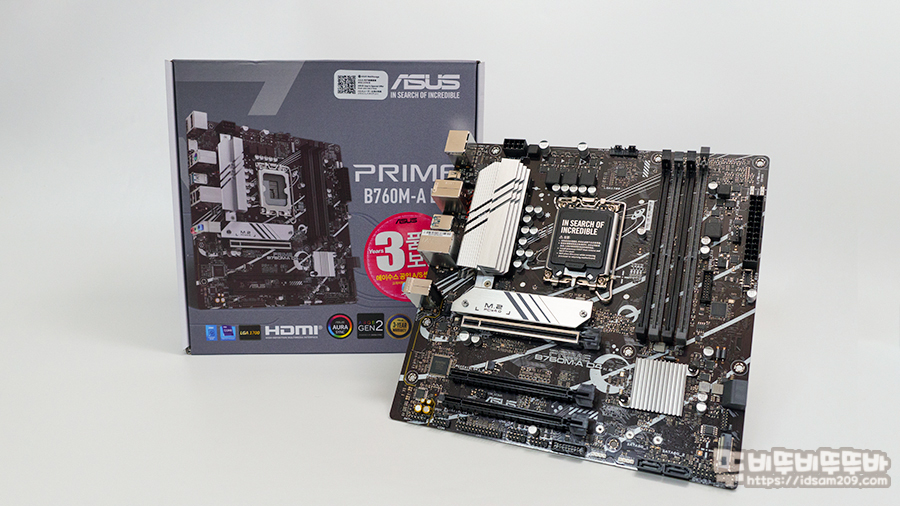

이번에 리뷰할 제품은 새롭게 출시하는 B760 칩셋이 적용된 메인보드 ASUS PRIME B760M-A D4 STCOM입니다.



 ASUS PRIME B760M-A D4 STCOM 메인보드는 인텔(소켓 1700) 지원으로 인텔 12세대 또는 13세대를 사용할 할 수 있는 제품으로 DDR4 메모리 구성을 경제적인 시스템 빌드가 가능한 보급형 메인보드인데요.



CPU가 준비되지 않는 관계로 제품의 스펙과 외형을 위주로 하는 포토 리뷰를 진행하도록 하겠습니다.



리뷰~ Start!!





    패키지 & 스펙 정보

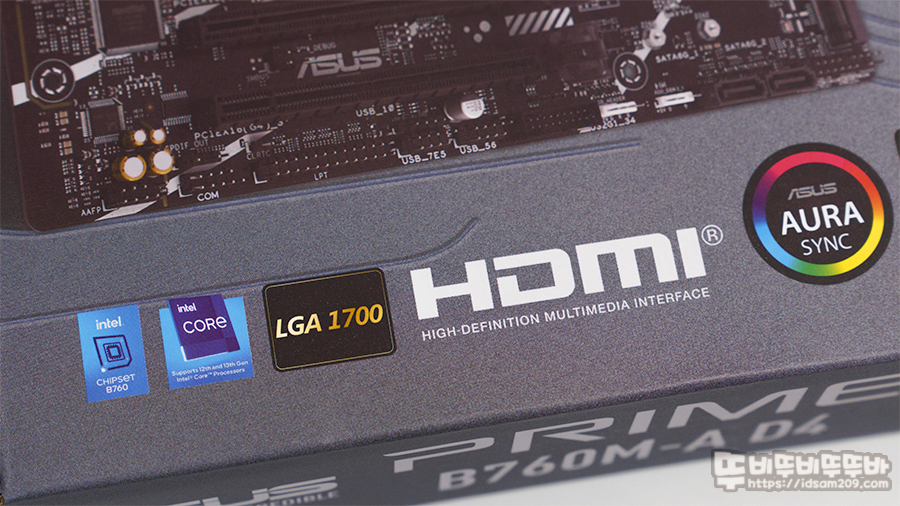

ASUS PRIME B760M-A D4 STCOM 메인보드 패키지에는 STCOM의 3년 품질 보증 스티커와 제품의 특징인 인텔 B760 칩셋, 인텔 12세대 및 13세대 지원, LGA1700 소켓, HDMI 출력, ASYS AURA SYNC, Addressable RGB, ASUS 보증기간 3년 등을 확인할 수 있습니다.

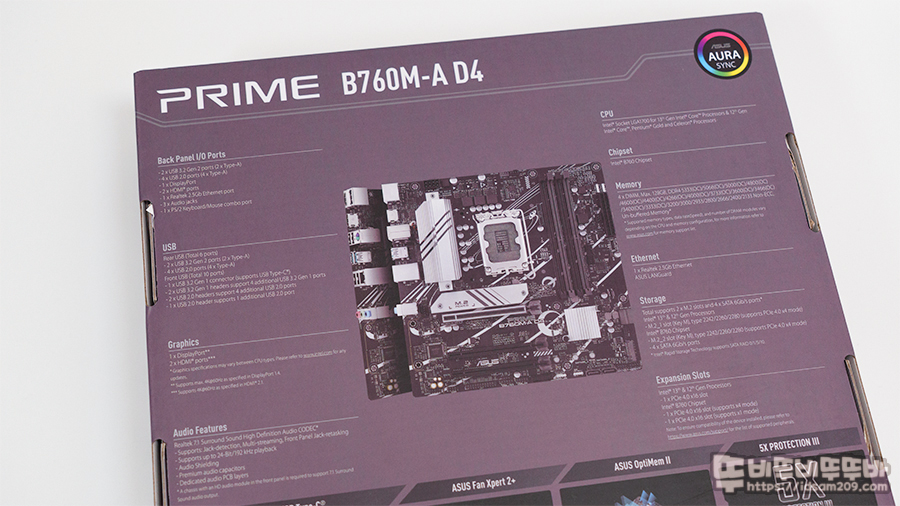

패키지 뒷면의 스펙 정보를 살펴보면....

인텔 12세대 & 13세대 CPU 지원, LGA 1700,  인텔 B760 칩셋, M-ATX 폼펙트, 메모리 DDR4 최대 5333MHz (PC4-42600) 메모리 용량: 최대 128GB,  PCIe4.0 x16, SATA 포트 4개, M.2 PCIe4.0 슬롯 2개, Realtek 2.5Gb 랜포트, RGB 헤더(4핀): 1개, ARGB 헤더(3핀): 3개, USB3.0 Type C 헤더: 1개, TPM 헤더 등을 확인할 수 있고요.

그밖에 전면 USB Typc-C 포트, ASUS Fan Xpert 2+ 제어 소프트웨어 지원, ASUS 고유 메모리 OC 기술인 OptiMem II 기술, ASUS의 시스템 보호 기술로 검증된 기술인 5X Protection III가 적용 등도 인쇄되어 있습니다.

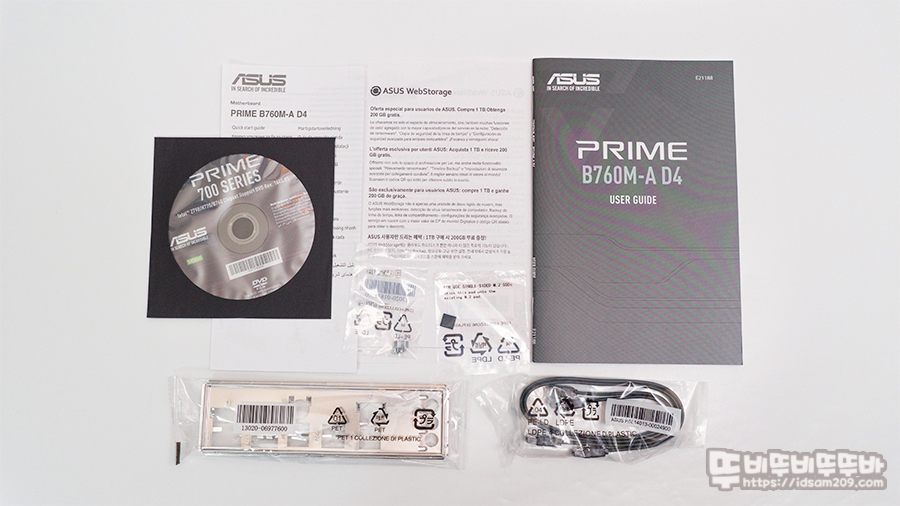

제품은 메인보드를 제외한 드라이브 DVD, ASUS WebStorage 안내서, 매뉴얼, 스테인리스 I/O 패널, SATA 케이블 2개, M.2 SSD 스탠드오프 & 고정나사 2세트, M.2 SSD 고정용 스폰지로 구성되어 있습니다.





    제품 살펴보기

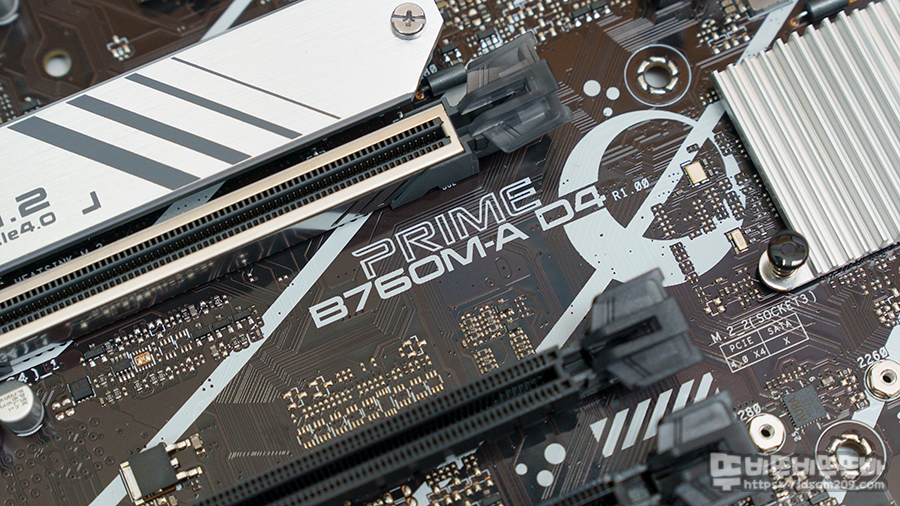

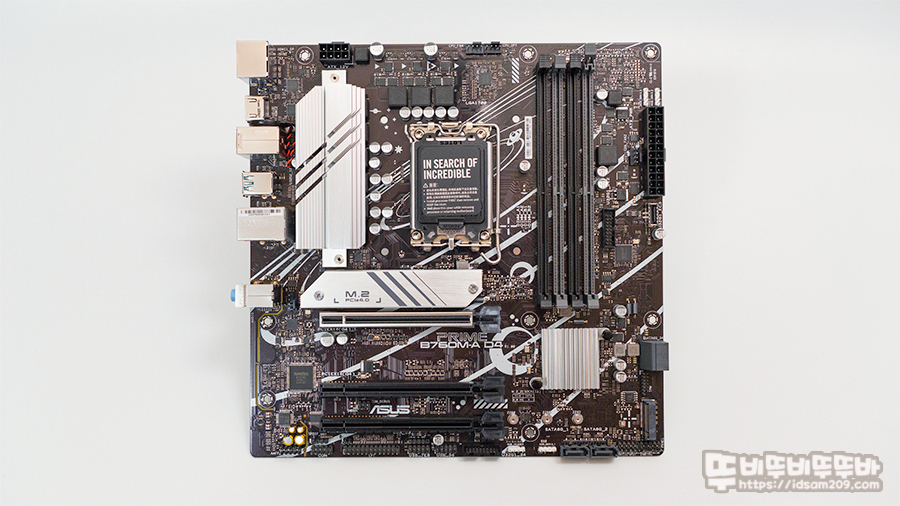

ASUS PRIME B760M-A D4 STCOM 메인보드 M-ATX 폼펙트인 PRIME B760M-A D4 메인보드는 PRIME 라인업답게 전원부 히트싱크, M.2 SSD 히트싱크, 칩셋 히트싱크 모두 실버 컬러로 통일한 게 특징입니다.

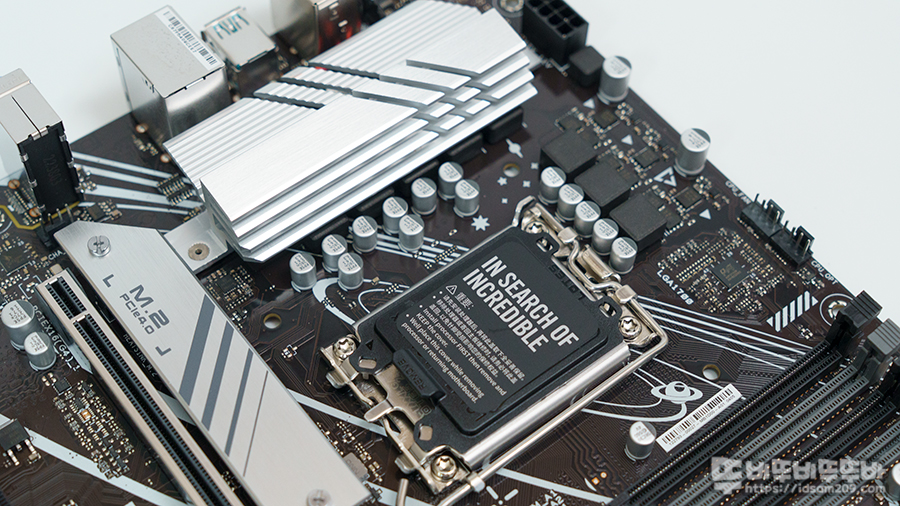

PRIME B760M-A D4 메인보드는 LGA1700 소켓이 적용되어 있으며 인텔 12세대와 13세대 사용이 가능하여 시스템 빌드 예산에 맞게 CPU를 선택할 수 있는 장점이 있네요.

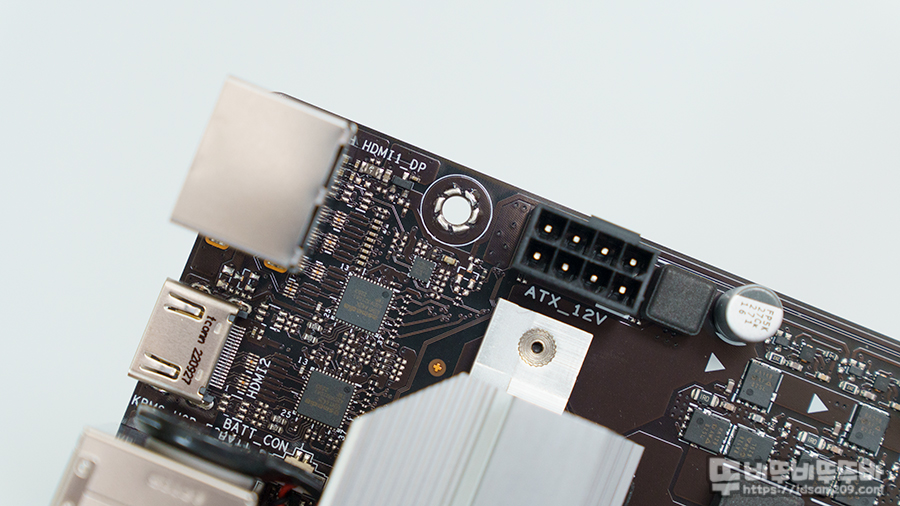

8핀 소켓 한 개로 구성된 CPU 보조전원 모습.

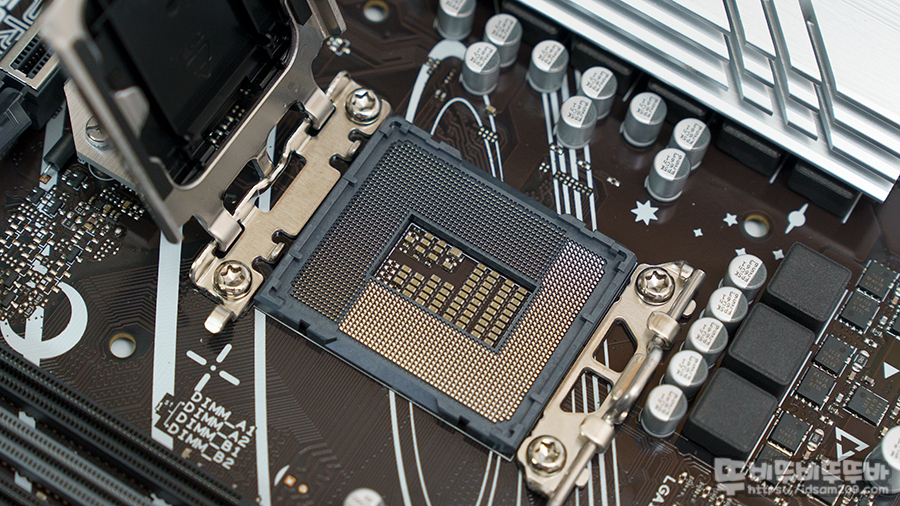

LGA 1700 소켓 모습.

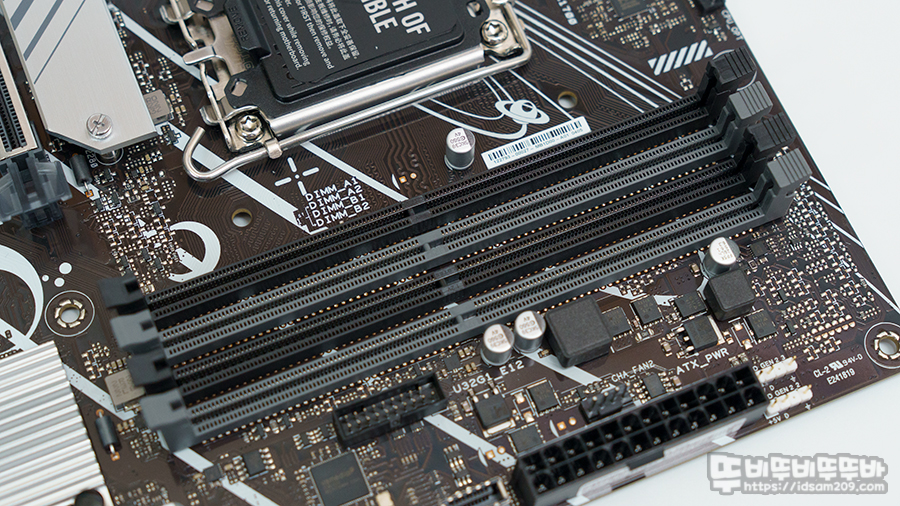

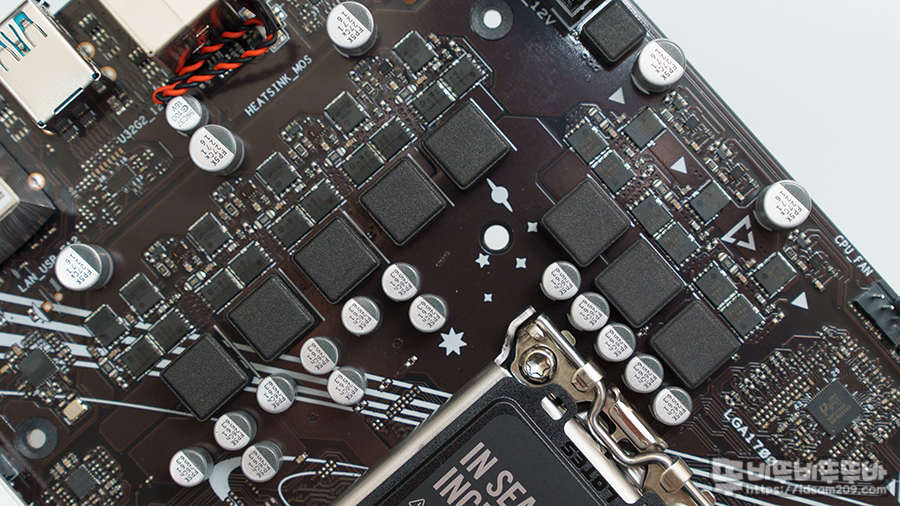

PRIME B760M-A D4 메인보드 전원부는 DiGi + VRM 8 페이즈로 설계되어 있으며, DDR4 메모리 슬롯은 1개당 최대 32GB  4개 슬롯을 사용 시 최대 128GB까지 사용이 가능하며 ASUS 고유 메모리 OC 기술인 OptiMem II 기술이 적용으로 오버클러킹을 지원하는 게 특징입니다.

시스템 조립 시 필수로 사용하는 다양한 커넥터 정보를 살펴보면....

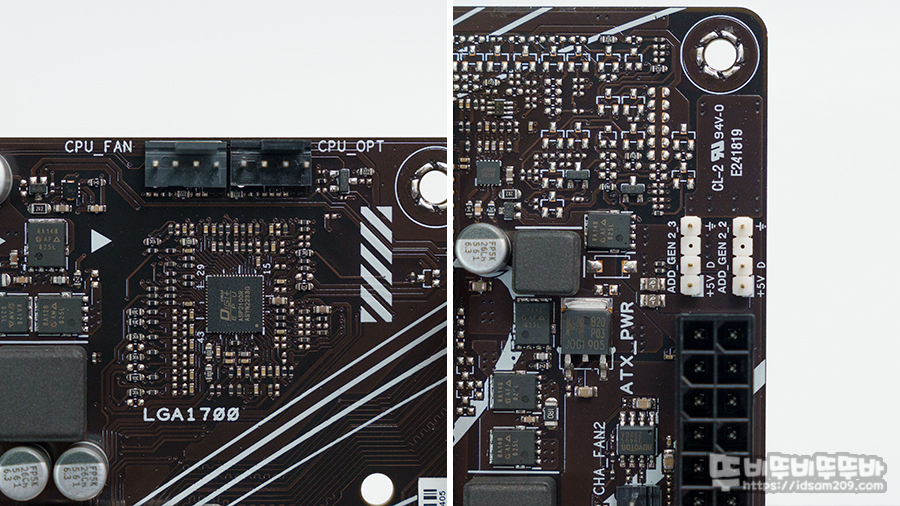

보드 상단에 CPU_FAN, CPU_OPT 4핀 커넥터, 보드 오른쪽 상단에 Addressable RGB +5V 3핀 헤더 2개 모습.

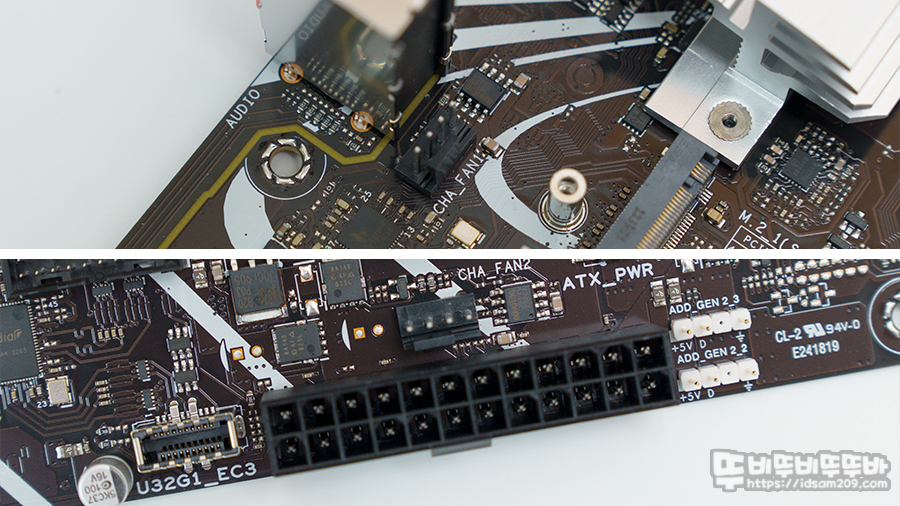

사운드카드 뒤쪽에 위치한 CHA_FAN1 커넥터, 그리고 24핀 커넥터 뒤쪽에 위치한 CHA_FAN2 커넥터 그리고 전면 USB Type-C 소켓 모습.

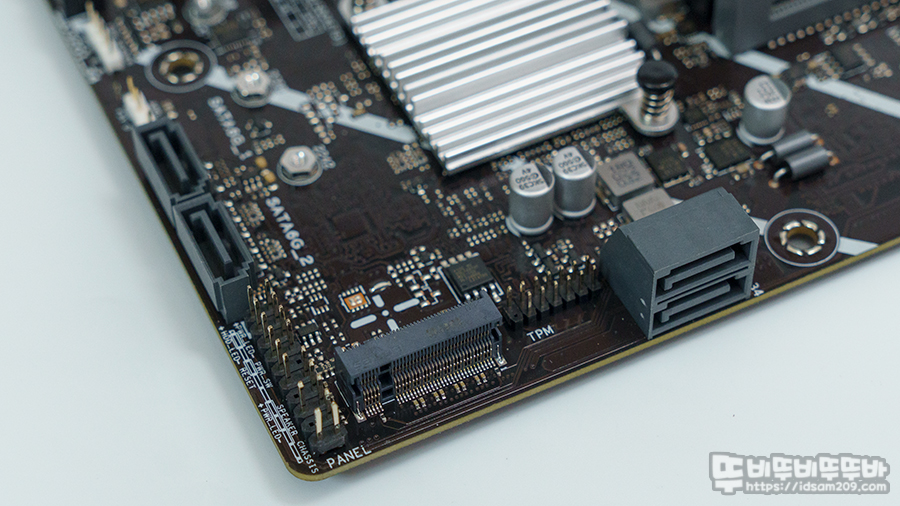

메인보드 오른쪽 하단 부분에 SATA 포트 2개와 보드 아래쪽에  SATA 포트 2개 모습.

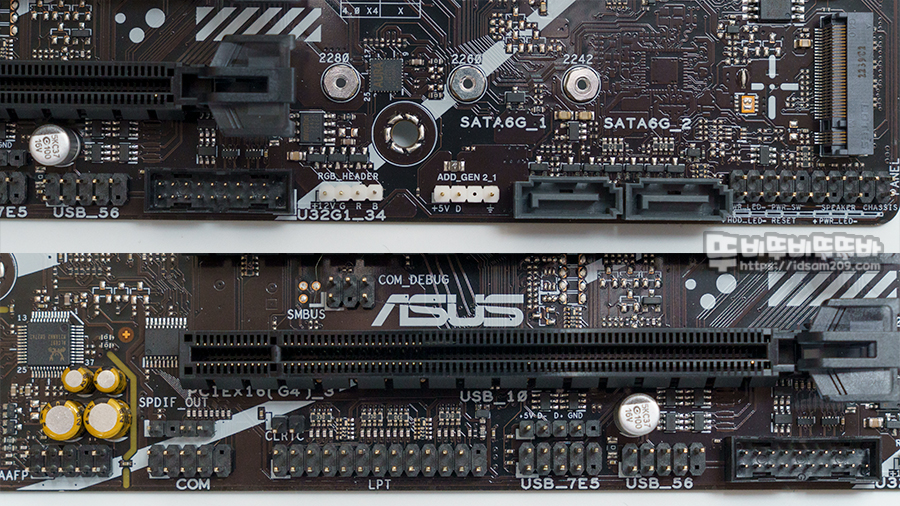

마지막으로 메인보드 하단 쪽에 전면 HD_AUDIO 포트, USB 2.0 포트 2개, 전면 USB 3.0 포트, +12V RGB 헤더,  Addressable RGB +5V 3핀 헤더 1개 그리고 전면 I/O 커넥터 모습을 확인할 수 있습니다.



전체적인 레이아웃을 보았을 때 CPU 쿨러 및 케이스 상단과 전면에 RGB 쿨링팬을 사용하는 빈도가 많아지는 만큼  Addressable RGB +5V 3핀 헤더를 보드 상단에 2개를 하단에 1개를 배치하고 있어 시스템 조립 시 활용도가 좋아 넉넉하게 사용할 수 있을 거 같네요.

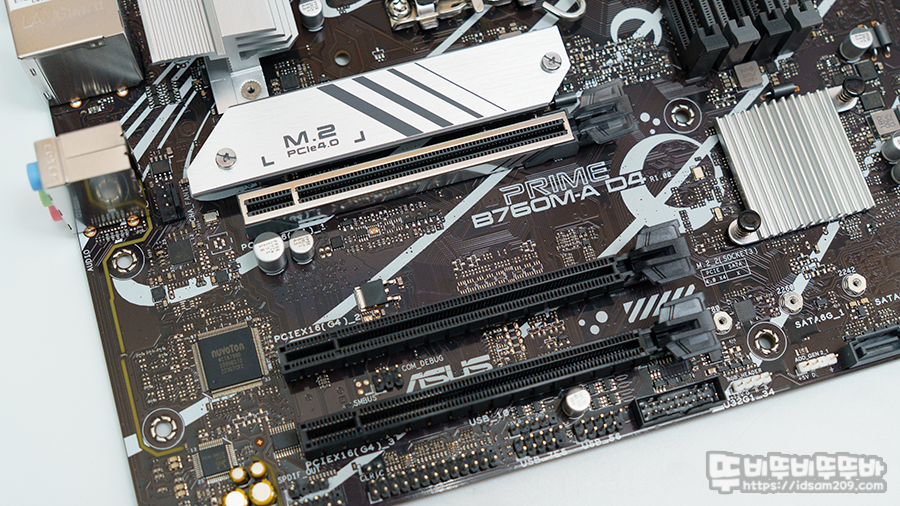

M.2 SSD 1번 슬롯에만 적용된 M.2 히트싱크는 두툼한 알루미늄 소재에 고정나사가 떨어지지 않는 탈착식 캡티브 나사가 사용되어 PC가 작동 중에 히트싱크를 분리 시 나사가 보드 위에 떨어지는 것을 방지해 주며 PCIe 4.0을 지원하는 VGA 슬롯은 금속 쉴드가 적용되어 그래픽카드 탈착 시 슬롯이 뽑히는 것을 방지하는 안정감을 제공합니다.

예전에는 그래픽카드 분리 시 뒤쪽에 고정 가이드를 풀지 않고 그래픽카드를 잡아 뽑아서 슬롯 전체가 뽑히는 사례를 종종 목격하곤 했는데 요즘은 다양한 안정 장치가 추가되어 거의 보지 못하는 거 같네요.

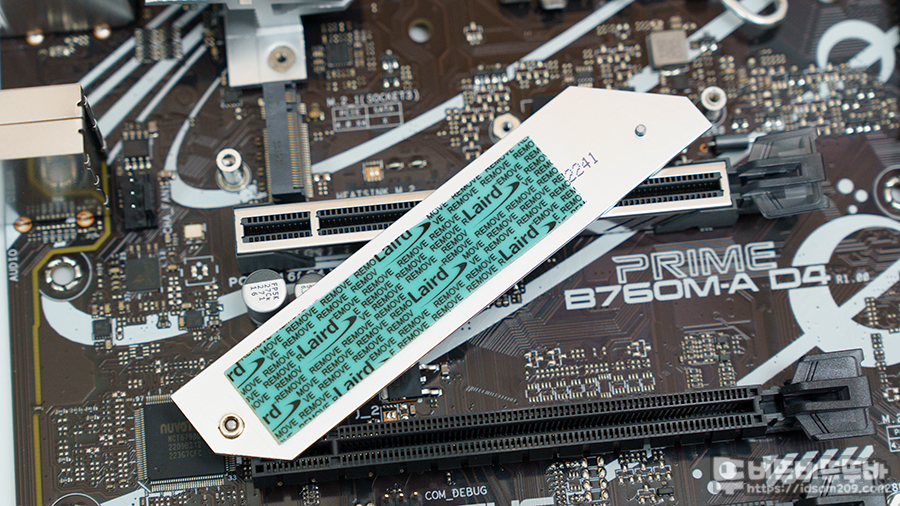

히트싱크 안에 부착된 써멀 패드 모습.

M.2 SSD를 사용하는 경우 높은 발열로 인한 스로틀링을 방지하기 위해선 히트싱크가 필수이니 잘 활용하시기 바랍니다.

CPU 아래에 위치한 M.2 슬롯과 B760 칩셋 아래에 위치한 M.2 슬롯은 모두 PCIe 4.0을 지원하기에 SATA 포트 간섭과 상관없이 사용할 수 있어 정말 좋은 같아요.

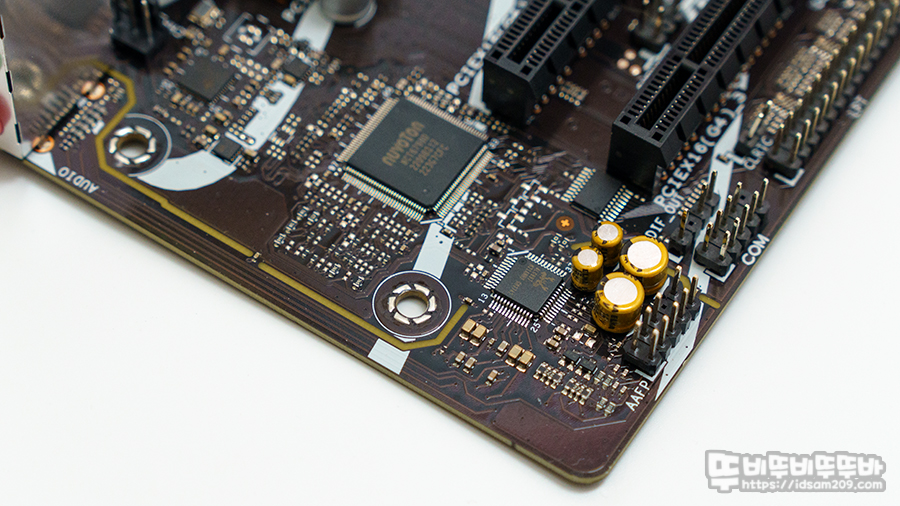

24bit/192kHz 사운드를 지원하는 사운드카드는 아날로그 신호의 노이즈 유입을 방지 오디오 쉴딩 라인 및 전용 오디오 PCB 설계에 프리미엄 오디오 캐패시터 사용하여 고품질 사운드와 고임피던스 헤드폰 사용이 가능하여 사운드카드에서 기본으로 제공되는 dts X Ultra 사운드를 활용하시면 게임과 영상물 재생 시 만족스러운 사운드를 경험하실 수 있을 거 같네요.

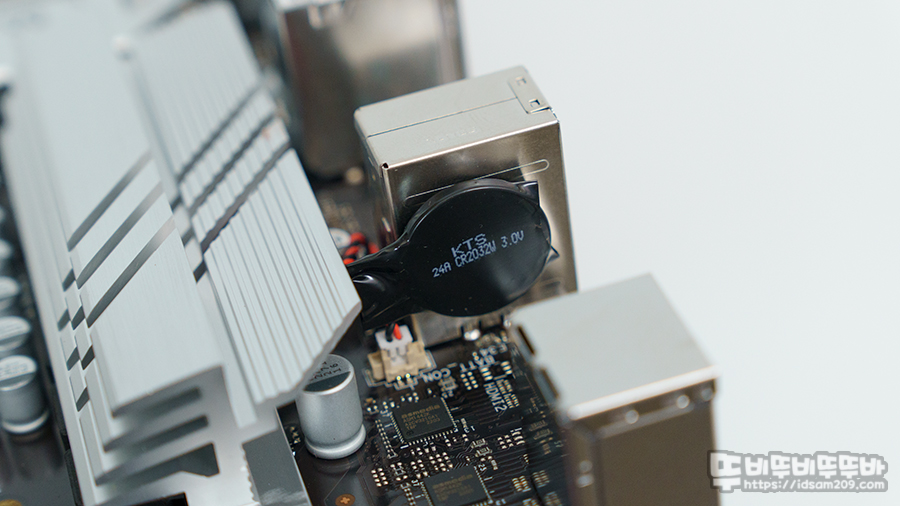

메인보드에 코인전지가 없어서 보드를 살펴보니 커넥트 형태로 변경하여  I/O 포트 측면에 부착되어 있는 것을 확인할 수 있는데 혹시라도 코인전지를 분리해야 하는 상황이 발생한다면 메인보드에 연결된 2핀 커넥터를 뽑으시면 되니 참고하시기 바랍니다.

ASUS의 시스템 보호 기술로 검증된 기술인 5X Protection III가 ASUS PRIME B760M-A D4 STCOM 메인보드는 사용자가 케이블 연결 시 발생할 수 있는 정전기, 랜케이블을 통해 유입될 수 있는 낙뢰 등 시스템을 최대한 보호해 줄 수 있도록 설계되어 부품의 내구성과 안정성을 보장해 주고요.

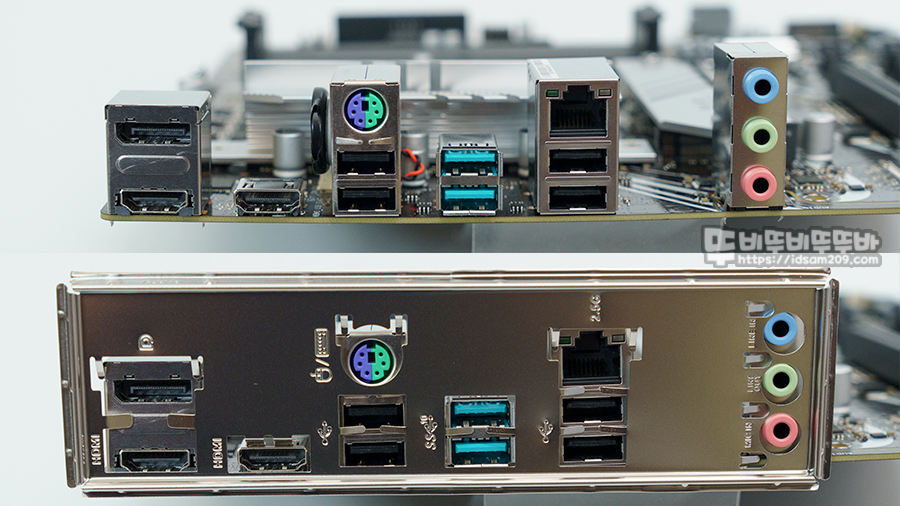

메인보드 뒤쪽의 I/O 포트는 HDMI 2개, DisPlay Port 1개, PS/2 콤보 포트, USB 2.0 포트 4개(검정색), USB 3.2 Gen2 포트 (파란색), 리얼텍 2.5G 이더넷, 라인 입력, 사운드 출력, 마이크 입력으로 구성된 오디오 잭으로 구성으로 부족함 없이 구성되어 있음을 확인할 수 있습니다.





    마무리



지금까지 ASUS PRIME B760M-A D4 STCOM 메인보드를 포토 리뷰로 알아보았습니다.



ASUS PRIME B760M-A D4 STCOM 메인보드는 B760 칩셋이 적용된 최신 제품이면서 CPU 성능이 향상된 13세대 CPU를 DDR4 조합으로 사용이 가능하여 CPU와 그래픽카드의 퍼포먼스 위주의 경제적인 실속형 시스템 빌드에 적합한 제품이라 할 수 있네요.



6 레이어 구성의 PCB와 8 페이즈 전원부 그리고 ASUS의 다양한 안정성이 더해진 제품이기에 믿고 사용할 수 있는 제품이니 실속 있는 시스템 구성에 참고하시기 바라며 리뷰를 마칩니다.



계속해서 신박한 제품 리뷰를 이어가겠습니다.



" 이 사용기는 STCOM으로부터 제품을 대여 및 원고료 지급으로 작성한 사용기입니다. "
