로지텍 지슈라 자가수리 기록....

보통 게이밍 기어는 직접 구입하기도 하고 리뷰 건으로 협찬을 받기도 하는데 대부분의 해외 브랜드들이 그렇듯이 1년 또는 2년 보증기간이 지나면 기능 고장이 생겼을 때 난감한 상황이 발생하게 됩니다.



이번 포스팅은 지슈라 마우스를 사용하면서 수리할까? 재구매할까? 에 대한 딜레마에 빠졌을 때 잠깐 고민해 볼 수 있는 자가 수리 방법을 포스팅해보고자 합니다.



Let's go~~~





    분해.....

지슈라 마우스 분해는 생각보다 어려운 아니 복잡한 편입니다. 처음 개봉한다면 말이죠.

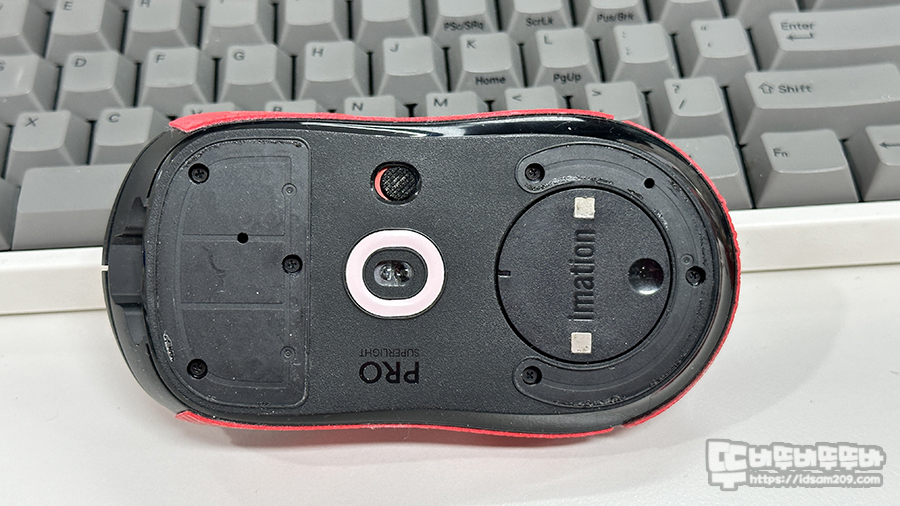

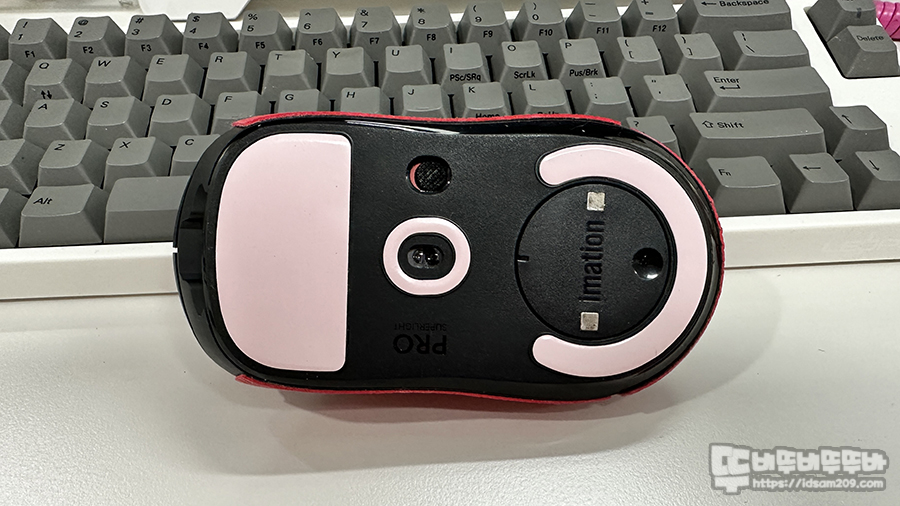

마우스 분해를 위해서는 앞쪽에 넓은 피트와 뒤쪽 부분에 반원형 피트를 제거하여 나사 구멍이 보여야 하는데 순정 피트를 사용한다면 이중 구조로 되어있기에 겉 부분의 테프론 피트와 안쪽 부분에 쿠션감 있는 우레탄 피트까지 모두 제거해야 나사 구멍을 보게 되니 잘 제거해 주세요.

그리고 기록해 주시기 바랍니다. 바닥면에 접시나사 6개!!

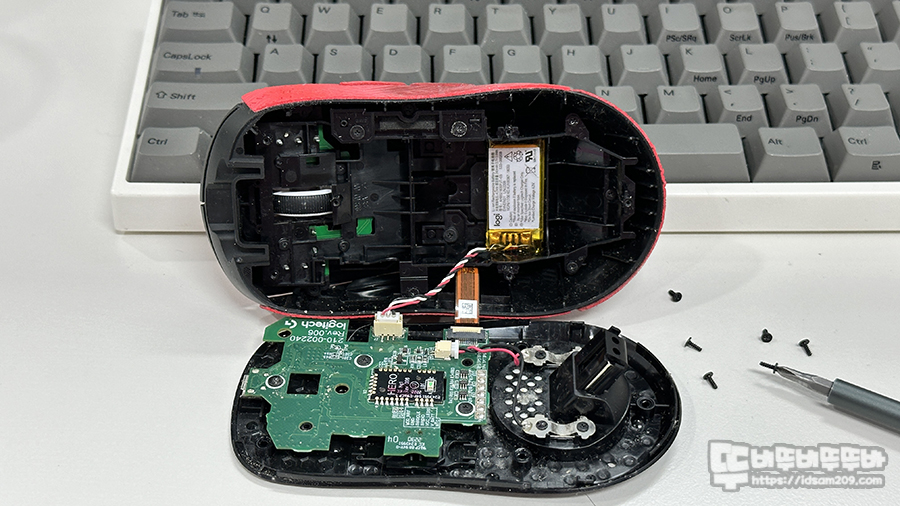

분해를 하면 하우징 상판과 하판이 건전지 케이블과 버튼 기판과 연결되는 필름 케이블이 연결된 것을 확인할 수 있는데 케이블 분리 중 기억해야 하는 부분의 하판에 연결된 필름 케이블 소켓은 하얀색 플라스틱은 위로 들어 올려야 한다는 점입니다.

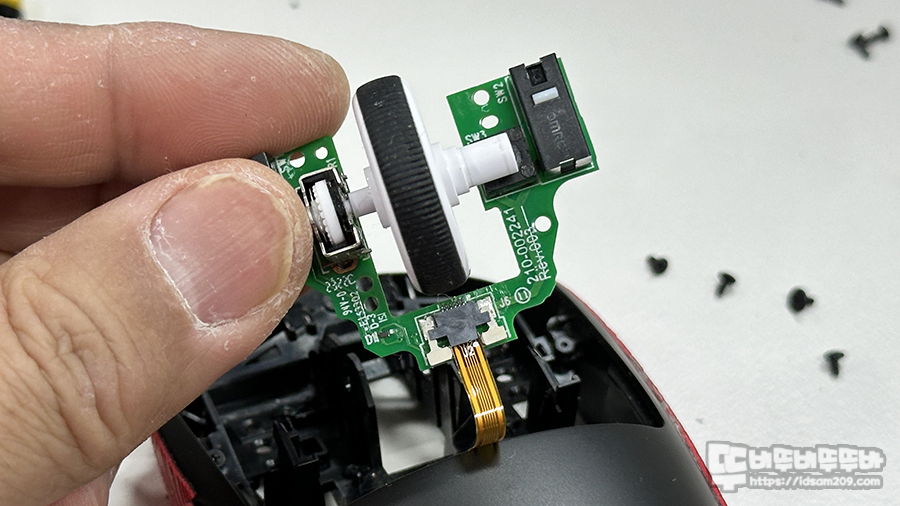

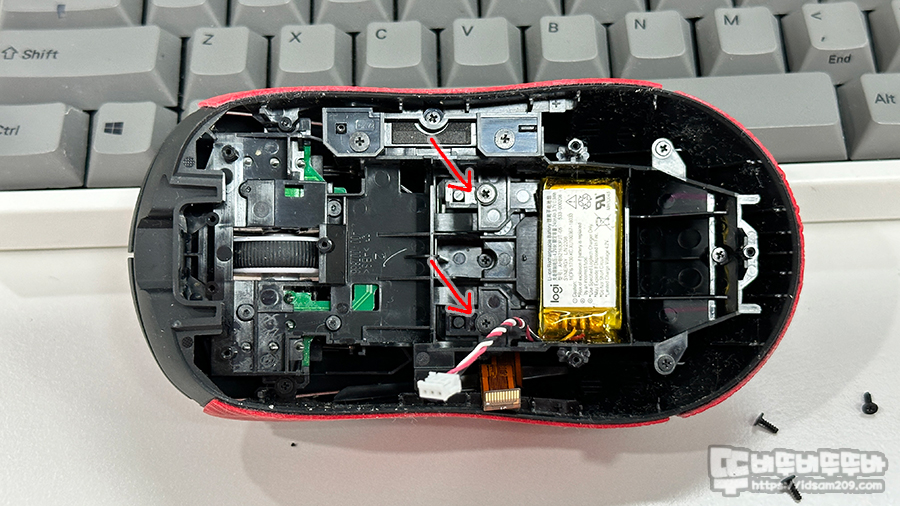

그리고 버튼 부 기판을 분리하기 위해서 하우징 상판 내부의 배터리를 분리 그리고 버튼부 파트의 고정된 나사 그리고 배터리가 있는 부분의 나사를 제거하여 버튼 부 파트를 분리해 주면 됩니다.

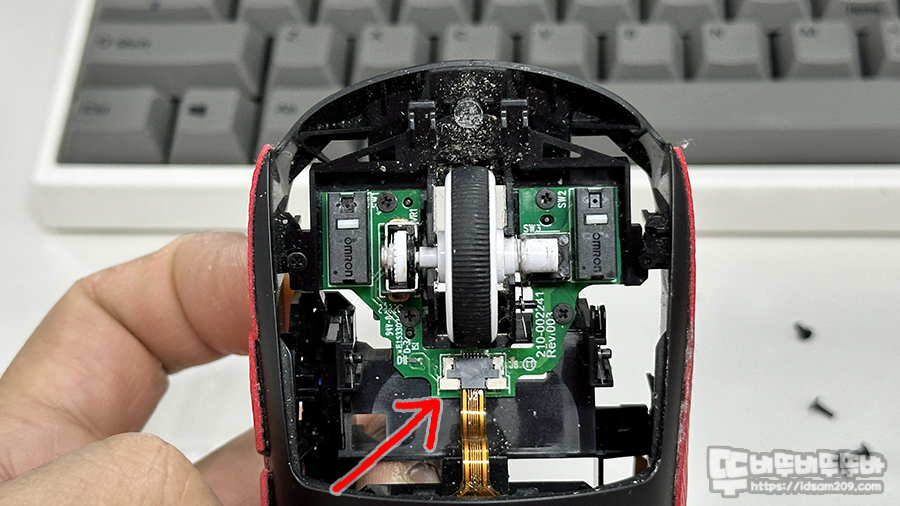

그다음 중요한 부분은 버튼부 기판에 필름 케이블 커넥터는 검정색이 아닌 하얀색 부분을 앞으로 잡아당겨야 합니다.

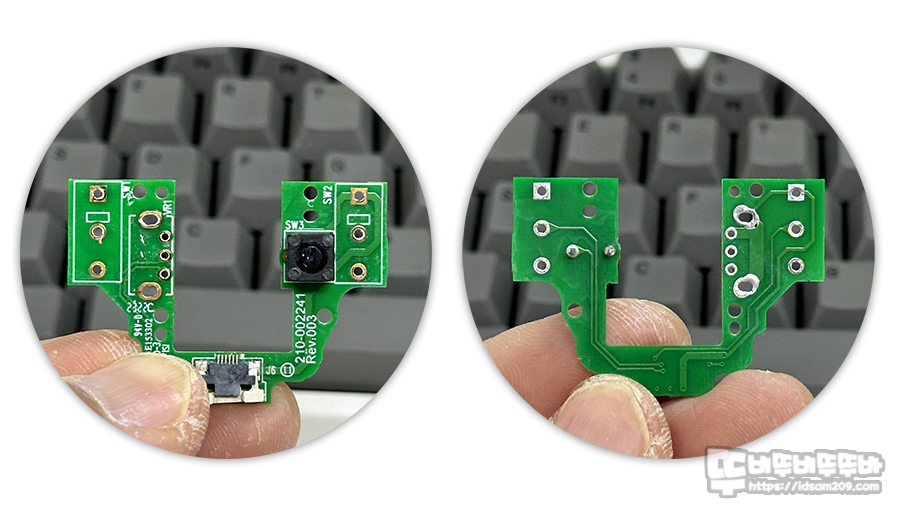

필름을 먼저 제거는 순서가 없으며 버튼 부 기판을 고정하는 작은 나사 4개를 제거하면 간편하게 분리가 됩니다.

이번에 자가수리를 하는 놈은 휠 스크롤이 맛이 가서 휠 인코더를 교체하려고 했는데 80mm 휠 인코더가 없어 주문하는 김에 알리에서 핫스왑 스위치 기판을 구입하여 1주일가량 기다려야 했습니다.

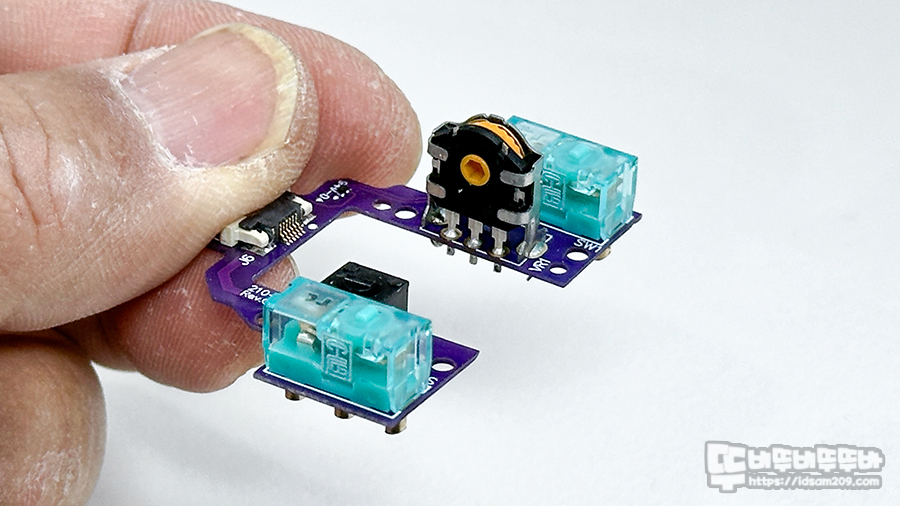

1주일 후에 도착한 핫스왑 PCB모습인데요. 핫스왑 기판은 납땜이 필요 없이 스위치를 꽂아서 바로 사용할 수 있게 PCB에 소켓 홀더가  부착되어 있는데 이 제품을 선택한 이유는 PCB 상단 표면과 홀더가 단차가 없어 스위치 높이 변화가 없는 게 특징입니다.

알리익스프레스에서 구입할 때 사진만으로 선택해야 하기에 꽤 어려움이 있었네요.

사무실에 굴러다니는 방진 스위치로 결합하여 조립을 완료했네요.



나중에 안 사실이지만 가급적 조립을 하기 전에 핫스왑 기판에 장착된 스위치가 잘 작동하는지 확인하시는 게 좋습니다. ^^



사실 이 마우스는 아이가 사용하는 놈인데 어느 순간 휠 스크롤 문제가 있다고 고쳐달라고 하여 자가수리 후 마우스를 주니 좋아하더군요.





     자. 그럼 정리!



1. 바닥면의 피트를 제거하고 위 3개, 아래 3개  총 6개 나사를 분리 및 결합.

2. 하판에 필름 케이블 탈부착 시 하얀색 부분을 위로 올려서 분리하고 눌러서 장착.

3. 버튼 파트는 배터리를 떼어내고 나사를 제거, 조립 시 나사 결합 후 배터리 부착.

4. 버튼부 기판의 필름 케이블은 하얀색 파츠를 잡아당겨 분리하고 밀어서 장착.

5. 버튼 부 기판에 납땜 제거 후 원하는 부품을 장착하여 납땜.

- 버튼 부 PCB가 얇기 때문에 납땜 제거 시 패턴이 떨어지는 것을 주의해야 함 (납땜 스킬 필요)
- 납땜에 제거가 어럽다면 그냥 알리익스프레스에서 사진과 같은 핫스왑 기판을 구입하여  교체하세요. 겁나 편함.※ㅁ\





     인코더 간편 분리



마지막으로 인코더 간편하게 분리하는 방법을 설명드리겠습니다.

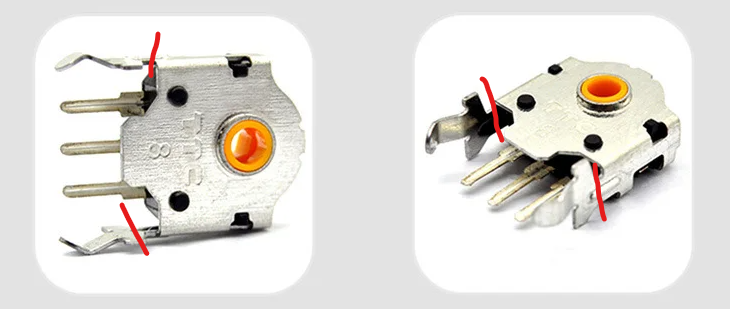

휠 인코더가 불량난 경우 손쉽게 인코더를 떼어내는 방법으로는 납땜으로 고정된 휠 인코더의 양쪽 가이드 부분을 니퍼로 끊어 줍니다.



이후에 가운데 3핀의 납땜을 제거하고 양쪽 가이드 부분은 납을 더 먹여 납이 묽어진 상태로 만들고 PCB 뒤쪽에 잘린 가이드 부분을 핀셋으로 잡아당기면 깔끔하게 작업이 가능하니 참고하세요.





     마무리



지슈라를 처음 분리해 보니 상당히 많은 나사에 어떤 나사를 풀어야 분리가 되는지 몰라 적지 않게 당황했는데 결과적으로 보면 그 많은 나사 중에서 상하 하우징을 분리하는 바닥면에 나사, 건전지를 제거하고 버튼 부 고정나사 분리 그리고 버튼부 PCB 고정 나사만 분리하면 되기에 걱정할 게 없더군요.



보증 기간이 남았다면 당연히 교품을 받으시는 게 좋으며 보증기간이 만료되었다면 생각보다 어렵지 않으니 핫스왑 기판을 구입하여 직접 교체하는 것을 추천드립니다.



이상으로 어렵지도 않은 지슈라 자가수리 후기를 마칩니다.





그럼 2000......
