GIGABYTE B550M Aorus Elite 메인보드

이번에 리뷰할 제품은 기가바이트의 최신 메인보드 GIGABYTE B550M Aorus Elite 메인보드입니다.



GIGABYTE B550M Aorus Elite는 최신 라이젠 3 프로세서를 지원하는 M-ATX 폼팩트 메인보드로 PCIe 4.0과 DDR4 XMP 최대 4733(O.C) MHz 지원, 5+3 페이즈의 디지털 전원 사용으로 퍼포먼스와 안전성과 가성비를 겸비한 제품인데요.



리뷰를 통해 자세히 알아보겠습니다.



리뷰~ Start!!





    언박싱





   패키지

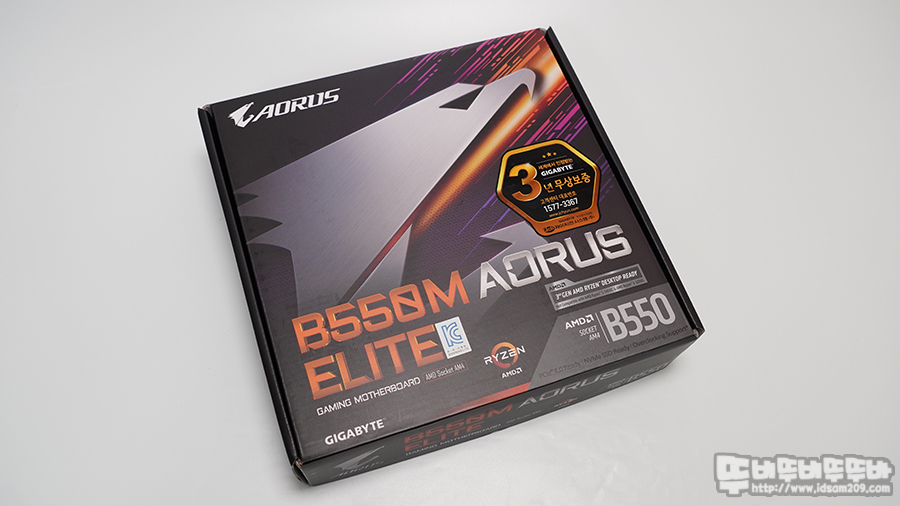

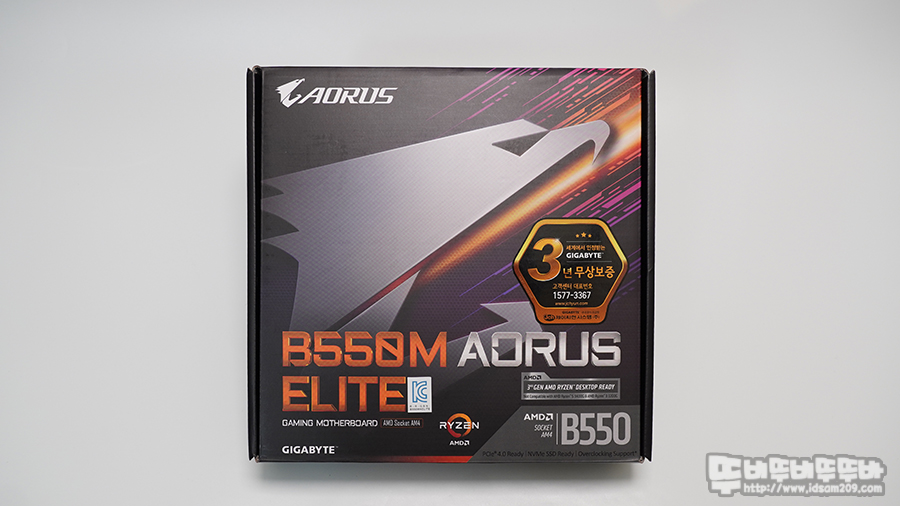

GIGABYTE B550M Aorus Elite 메인보드 패키지를 살펴보면 3년 무상 보증 스티커와 B550M Aorus Elite 모델명과

라이젠 3세대 지원 B550 칩셋 사용, PCIe 4.0, NVMe SSD, 오버클럭킹을 지원하는 문구를 확인할 수 있습니다.

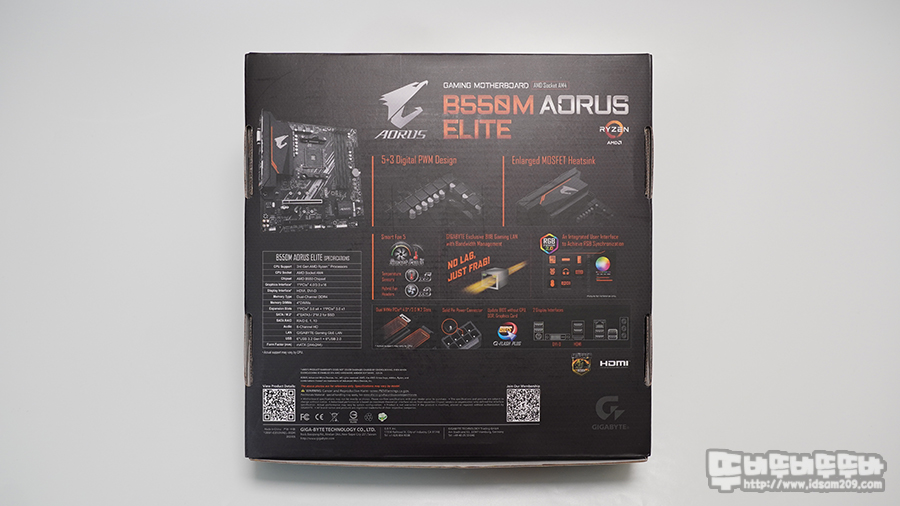

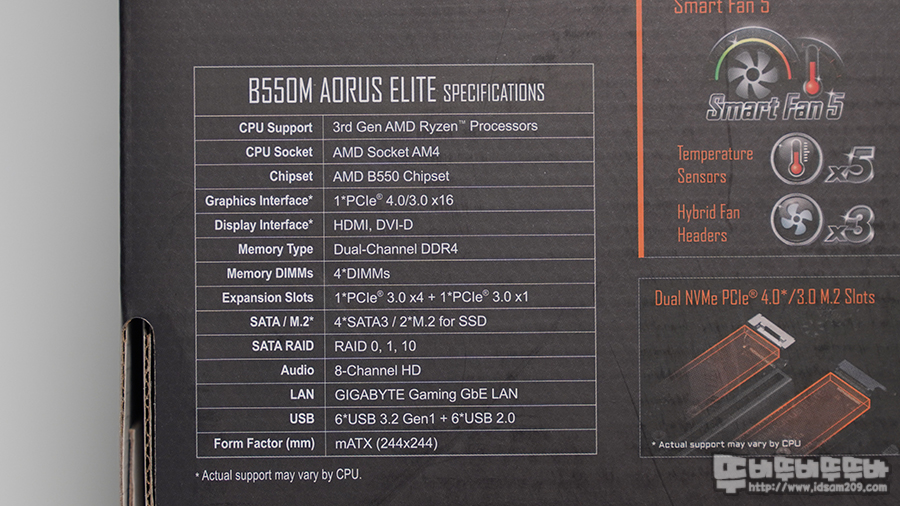

패키지 뒷면에는 제품의 스펙 정보와 특징 요약을 확인할 수 있는데

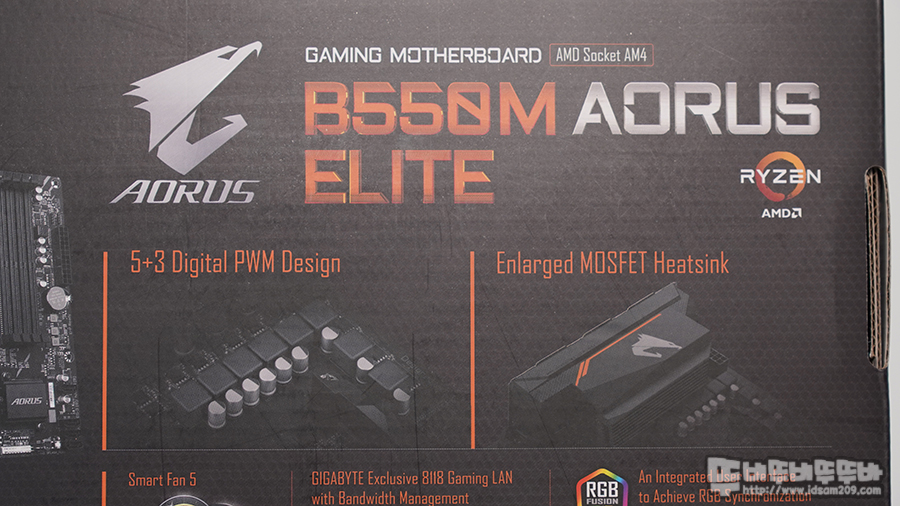

I/O 포트 모습과 간단 스펙 정보 그리고 5+3 페이즈 디지털 전원부와 MOSFET를 커버하는 히트싱크에 대한 정보

리얼텍 8118 기가비트 랜, 리얼텍 ALC887 오디오 칩셋 사용, ARGB 12V 헤더 3개와 5V 헤더 2개 지원 그 외에 온도와 쿨링팬 모니터링과 제어를 지원하는 Smart Fan 5, CPU나 메모리 없이도 바이오스 업데이트가 가능한 Q-Flash 지원,

PCIe 4.0과 PCIe 3.0을 지원하는 듀얼 M.2 슬롯, HDMI와 DP 포트로 구성된 듀얼 디스플레이 포트 등을 설명하고 있습니다.

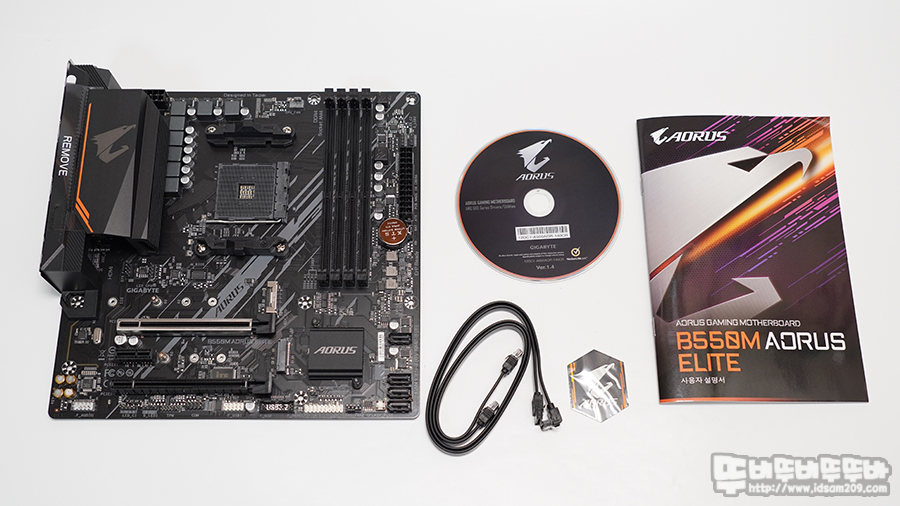

제품 구성으로는 한글로 인쇄된 사용 설명서, 드라이브 CD, Aorus 스티커, 메인보드, SATA 케이블 2개로 구성되었으며  I/O 쉴드는 메인보드에 일체형으로 구성되어 있으니 참고하시기 바랍니다.

대부분 브랜드가 영문 설명서를 제공하는데 비해 GIGABYTE B550M Aorus Elite 메인보드는 한글 설명서를 제공하여 메인보드의 디테일한 부분까지 한글로 이해할 수 있게 지원하고 있습니다.





    제품 살펴보기

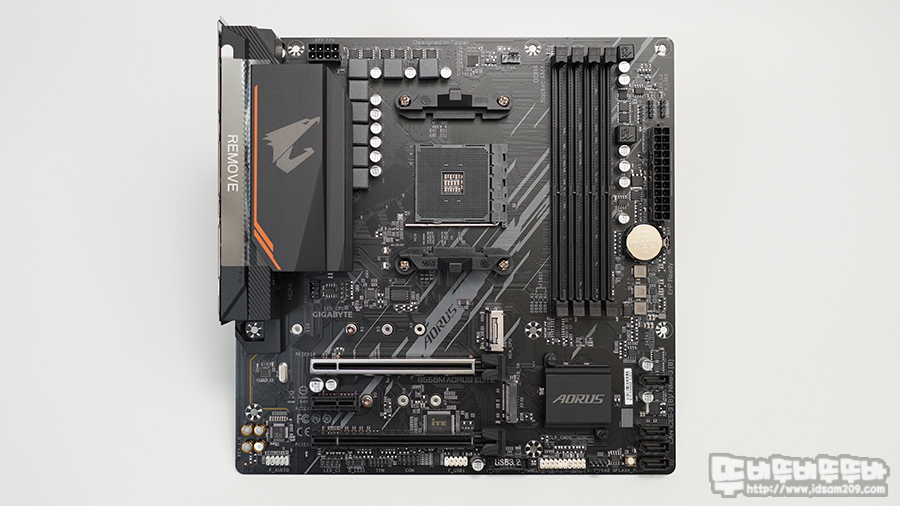

GIGABYTE B550M Aorus Elite 메인보드는 전원부 MOSFET 부분의 Aorus 로고가 인쇄된 히트싱크가 눈에 띄는데 PCIe 4.0을 지원하는 M.2_1 슬롯과 PCIe 4.0 x16 슬롯 부분에 금속 쉴드 처리가 되어있는 게 포인트입니다.

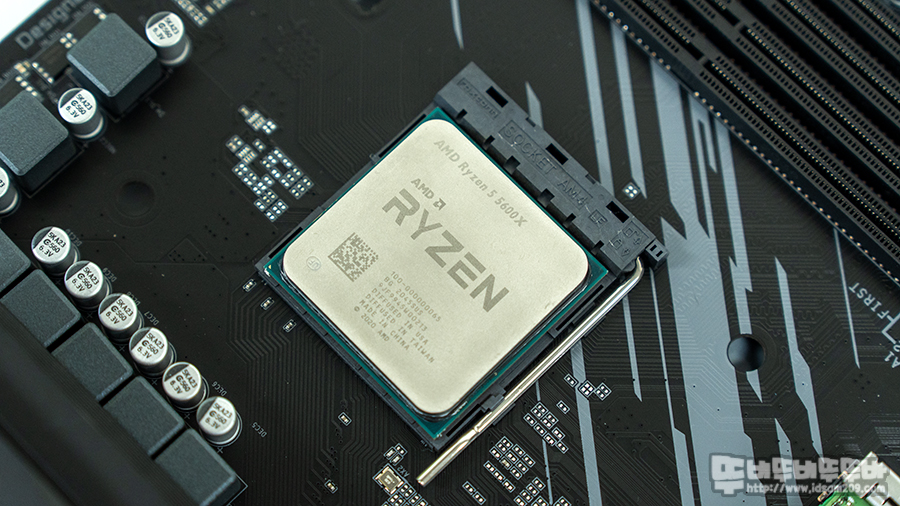

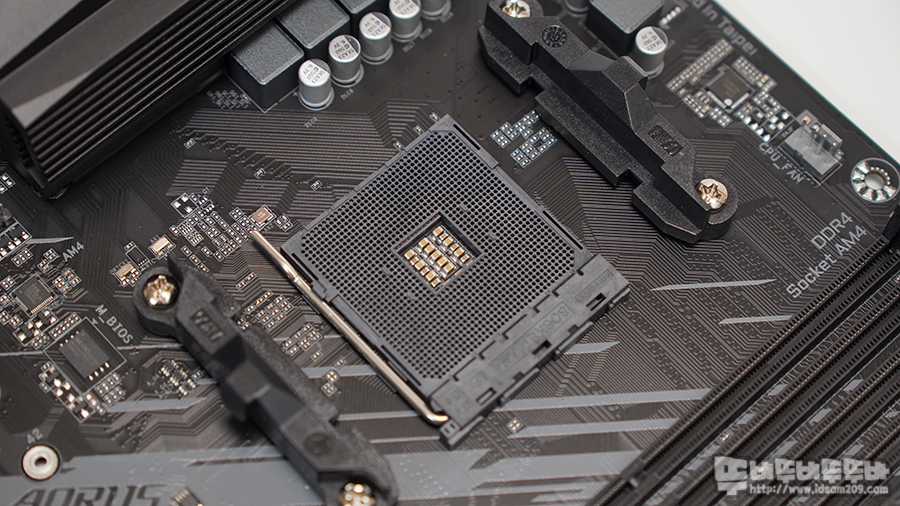

M-ATX 폼팩트 보드인 GIGABYTE B550M Aorus Elite는 AM4 규격의 CPU를 사용이 가능하며 최신의 라이젠 3 CPU 최적화된 기능을 지원하는 게 특입니다.

3세대 CPU 사용 시 PCIe 4.0 기능 사용이 가능하며 하위 모델 사용 시 PCIe 3.0으로 사용하게 되니 참고하시기 바랍니다.

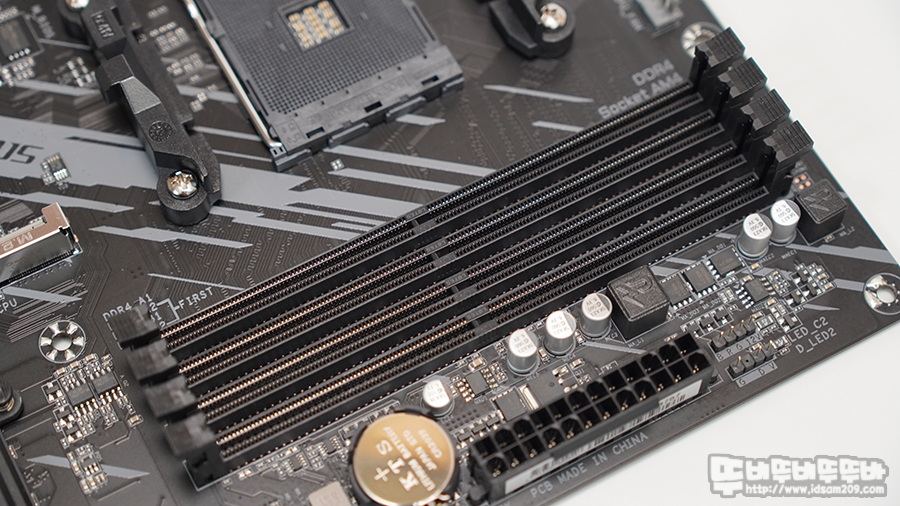

듀얼 채널 메모리 뱅크는 슬롯 하나당 32GB 용량을 지원하며 풀뱅크 사용 시 최대 128GB까지 사용이 가능합니다.

메모리 클럭은 3세대 프로세서 사용 시 2133 / 2400 / 2667 / 2933 / 3200 MHz 기본 클럭과 3333(O.C) / 3600(O.C) / 4000(O.C) MHz까지 가능하며 그래픽카드가 내장된 APU 사용 시 4400(O.C) / 4600(O.C) / 4733(O.C) MHz 오버클럭 메모리 사용이 가능하니 CPU 지원 스펙을 잘 확인하시기 바랍니다.

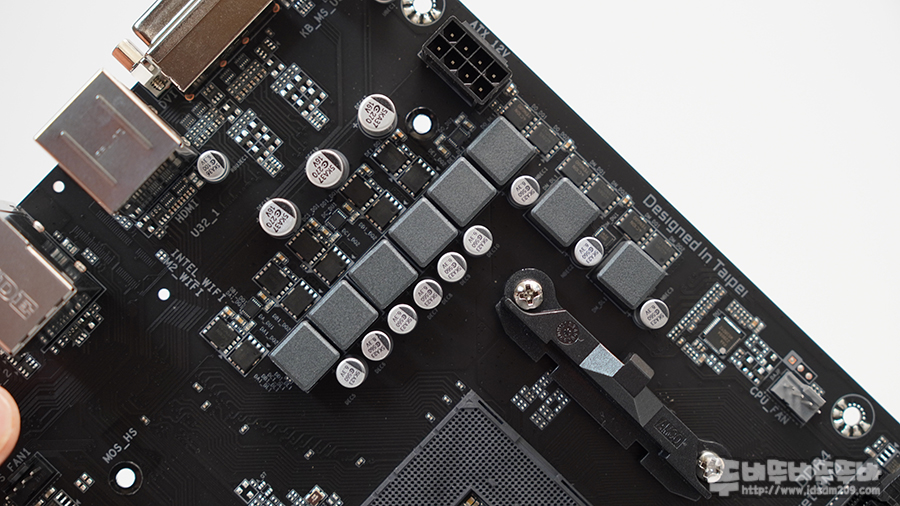

전원부 대형 MOSFET 히트싱크를 제거하며 5 페이즈에 해당하는 MOSFET에만 적용된 것을 확인할 수 있는데 전체적으로 5+3 페이즈 구성의 초크 코일과 Low Ros MOSFETs 그리고 디지털 VRM을 지원하고 있습니다.

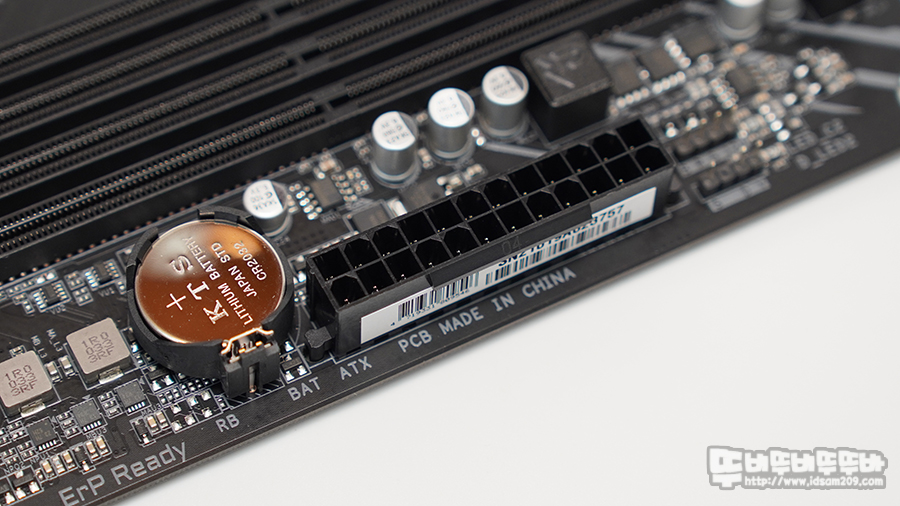

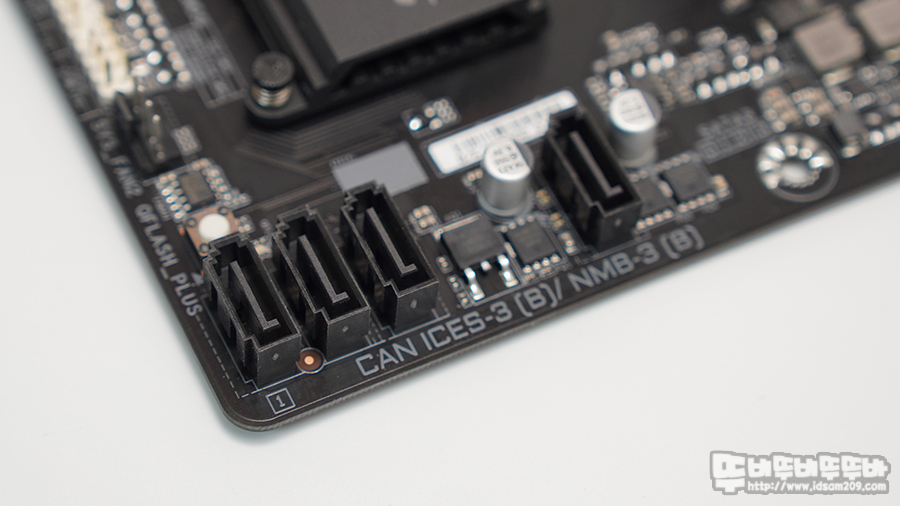

6GB/s 속도를 지원하는 4개의 SATA 포트 그리고 24핀 메인보드 전원 커넥트 모습.

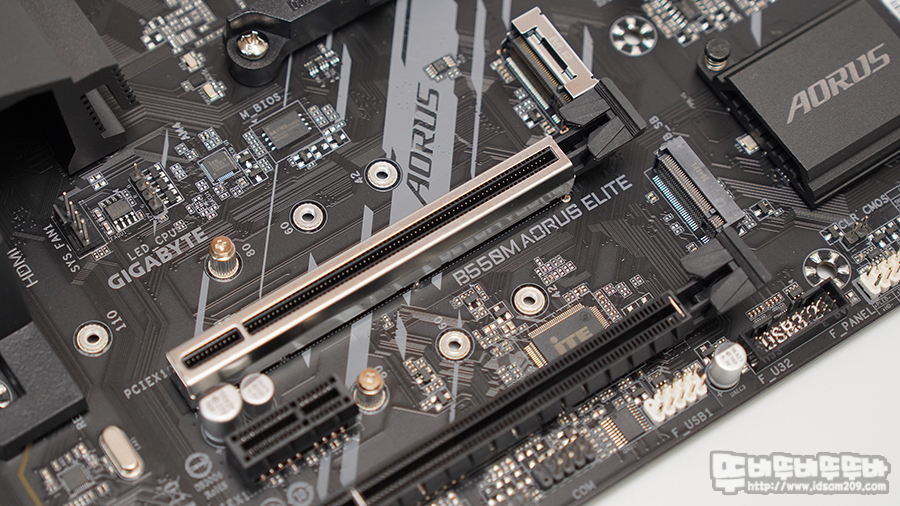

PCIe 4.0 x4을 지원하는 M.2_1 슬롯과 PCI-E 4.0 x16을 지원하는 VGA 슬롯에는 금속 느낌이 더해져 눈에 띄며 검정색 일반 슬롯은 PCIe 3.0 x4을 M.2_2 슬롯과 PCIe 3.0 x4을 지원하는 VGA 슬롯으로 구분되고 있습니다.

M.2_1 슬롯의 경우 Pro 급에서 볼 수 있는 히트싱크 소켓이 추가된 형태지만 Elite 모델에는 기본 히트싱크를 사용할 수 없는 구조니 참고하시고요.

VGA 슬롯의 경우 울트라 듀러블 PCIe 아머와 더블록킹 브라켓이 적용되어 VGA 카드 사용 시 슬롯이 뽑히는 것을 방지하고 있는 게 특징입니다.

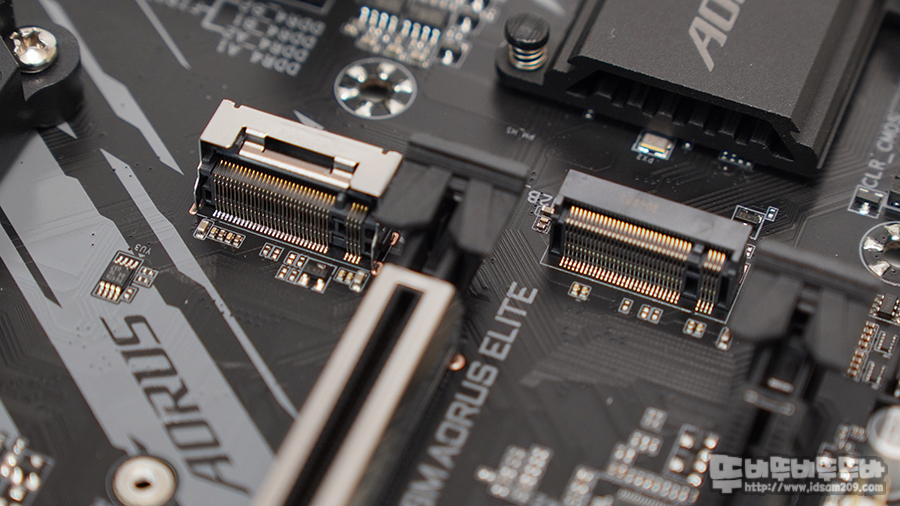

M.2_1 슬롯과 M.2_2 슬롯 모습.

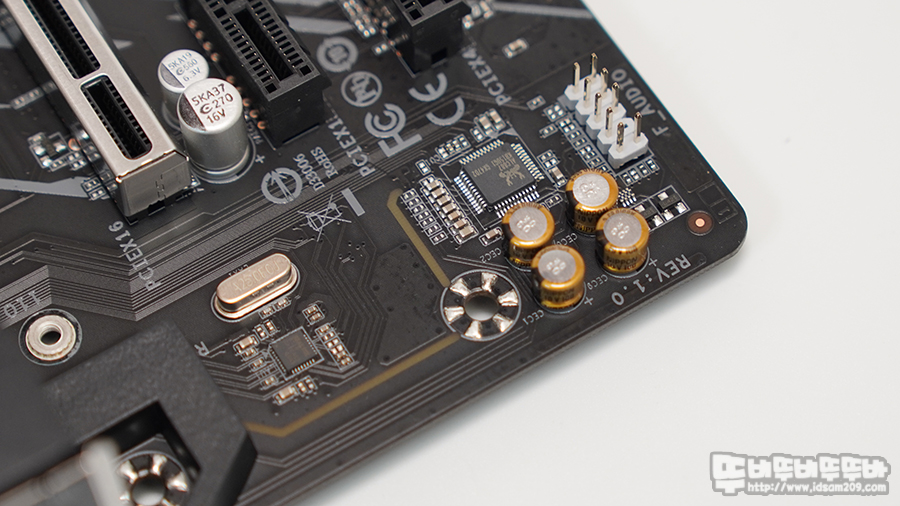

리얼텍 ALC887 칩셋이 사용된 사운드 부분은 좋은 사운드를 들려주기 위해 하이엔드 오디오에 사용된 고급 캐피시터와 오디오 노이즈 가드 설계 및 사운드 레이아웃의 독립 설계를 적용하였습니다.

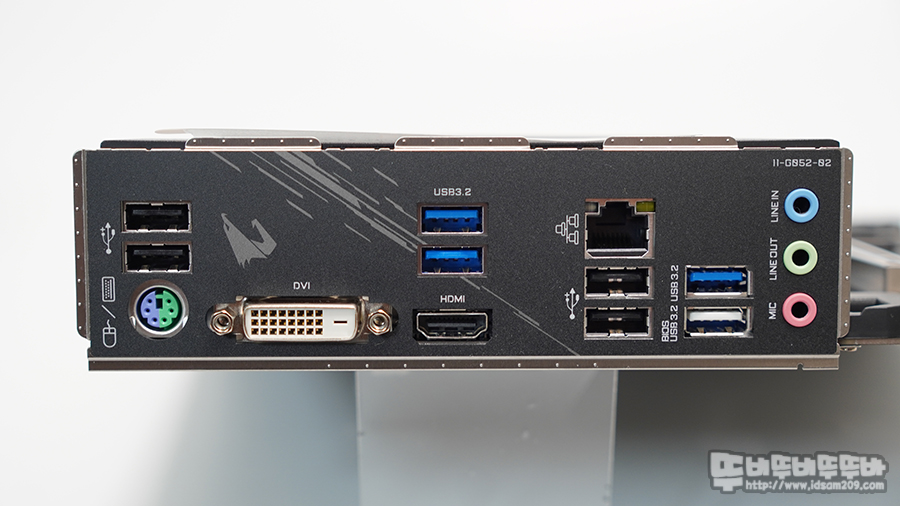

I/O 포트의 쉴드는 일체형으로 디자인되어 있어 시스템 조립 시 편리함을 제공하고 있는데요.

왼쪽에서 순서대로 살펴보면

검정색 컬러의 USB 2.0 포트, PS/2 단자, APU 프로세서 사용 시 활용 가능한 DVI 포트와 HDMI 포트, 파란색 컬러의 USB 3.2 Gen1 포트 4개, (그중 Q-Flah 관련 포트는 흰색으로 구분함), 기가비트 랜 포트와 8 채널 오디오 단자로 구성되어 있습니다.

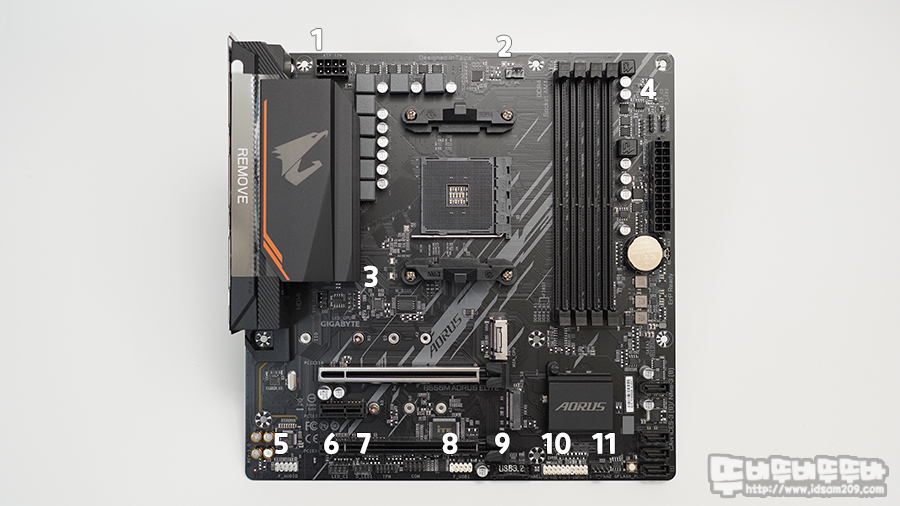

조립에 필요한 필수 커넥터 구성을 살펴보면...

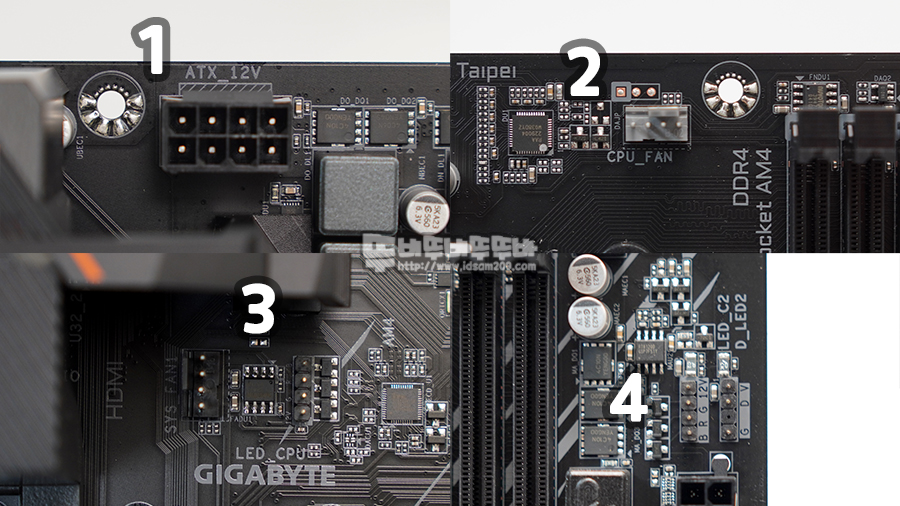

1) 8핀 CPU 보조 전원, 2) CPU 팬 4핀 커넥터, 3) SYS 팬 4핀 커넥터, +12V RGB 헤더, 4) +12V RGB 헤더, +5V ARGB 헤더

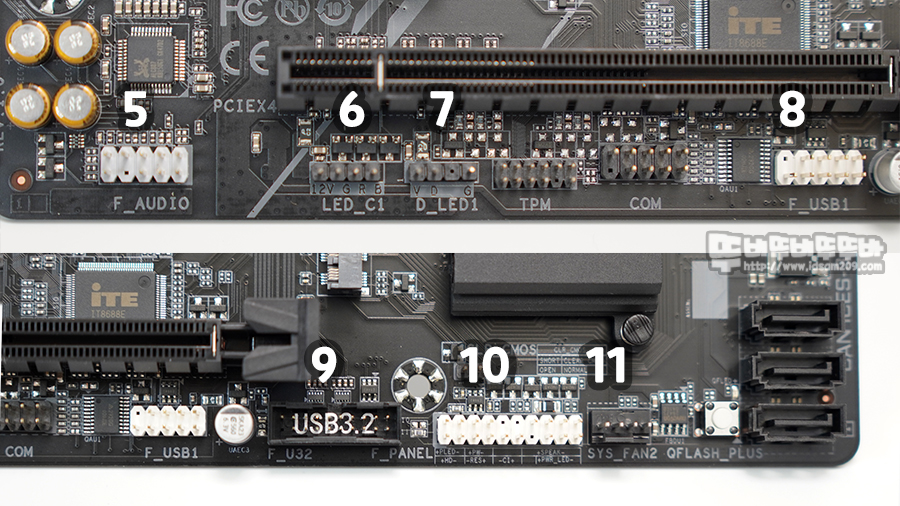

5) 전면 오디오 포트, 6) +12V RGB 헤더, 7)+5V ARGB 헤더, 8) 전면 USB 2.0 포트, 9) USB 3.2 Gen2 1 포트,
10) 전면 I/O, LED 인디케이터, 스피커 포트, 11) SYS 팬 4핀 커넥터_2 그리고 Q-Flash_Plus 버튼과 SATA 포트로 구성되어 있습니다.

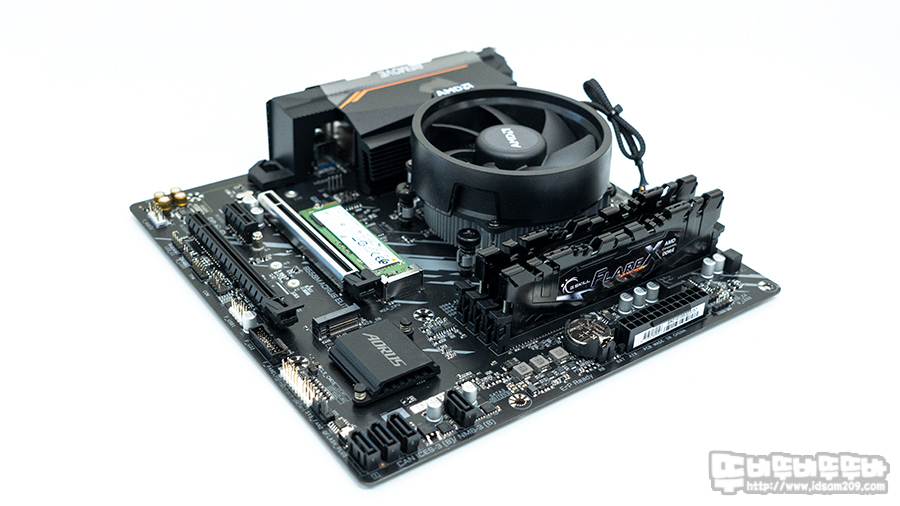

    테스트 시스템 구성

GIGABYTE B550M Aorus Elite 메인보드로 구성한 테스트 시스템은 다음과 같습니다.

▷ CPU : AMD 라이젠 5-4세대 5600X (버미어)
▷ M/B : GIGABYTE B550M Aorus Elite 메인보드
▷ RAM : G.SKILL FLARE X DDR4-3200 CL14 8GB x 2개
▷ VGA : HIS 라데온 RX 470 ICEQX2 Turbo D5 4GB
▷ SSD : 시게이트 바라쿠다 120 500GB SSD
▷ POWER : topower Guardian TOP-900DG 80 PLUS STANDARD WHITE

시스템 테스트에서는 메모리 XMP 적용과 PBO 설정으로 간단하게 성능 확인을 해보도록 하겠습니다.

Settings - AMD CBS - Global C-state Control - Enabled
Settings - AMD Overclocking - Accept - Precision Boost Overdrive - Enable





    바이오스

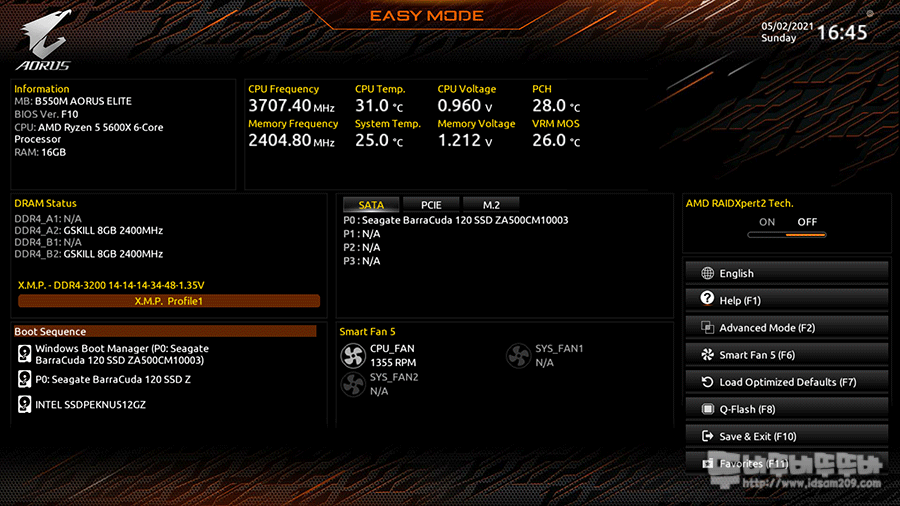

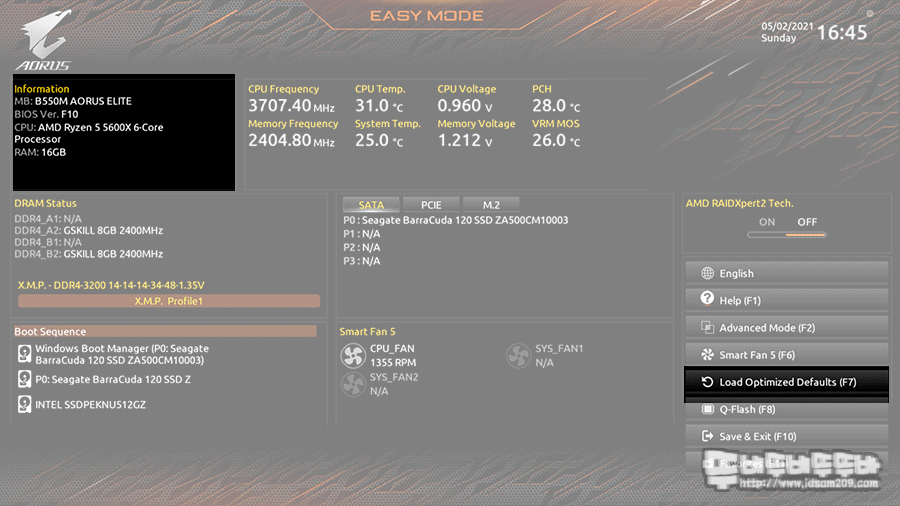

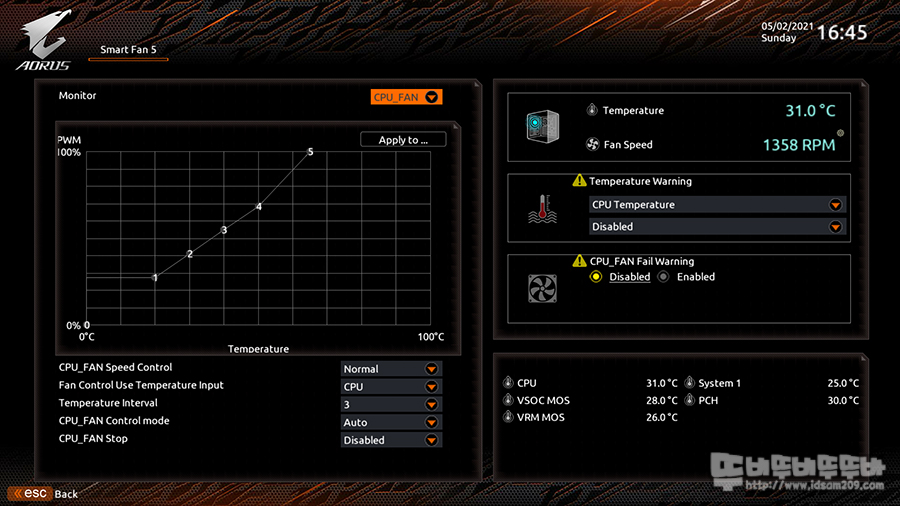

바이오스 화면에서는 시스템 상황에 대한 다양한 정보 및 설정이 가능하며 C-MOS 내의 Smart Fan5 메뉴를 통해 쿨링팬 컨트롤을 지원합니다.

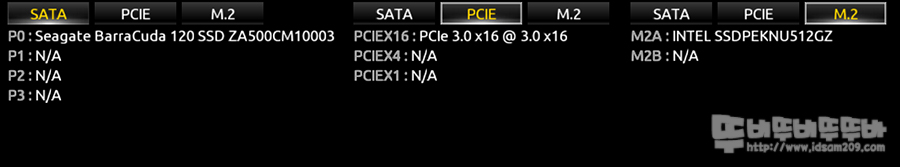

개인적으로 중앙부에 위치한 SATA, PCIE, M.2에 연결된 장치명을 상세하게 보여주는 부분이 맘에 드네요.

Smart Fan5의 경우 C-MOS의 메뉴로 구성이 되어있지만 윈도우 소프트웨어 설치를 통해 윈도우 환경에서 제어가 가능합니다.

GIGABYTE B550M Aorus Elite 메인보드의 경우 Q-Flash 작동을 알려주는 LED 인디케이터가 없기에 가급적 C-MOS의 Q-Flash 메뉴를 통해 업데이트를 해주시는 게 좋은데요.

제품을 처음 받았을 때는 바이오스 버전이 F10으로 기가바이트 홈페이지에 바이오스 관련 검색 후 가장 최신 버전인 F13h을 적용해 주었습니다.

바이오스 펌웨어 방법은 F13h 바이오스 파일을 다운 → B550MAE.13h 파일명을 GIGABYTE.BIN으로 변경 → FAT32로 포맷된 USB 메모리 저장 → 바이오스 화면의 Q-Flash (F8) 메뉴를 통해 바이오스 업데이트를 진행해주시면 됩니다.





    벤치 테스트

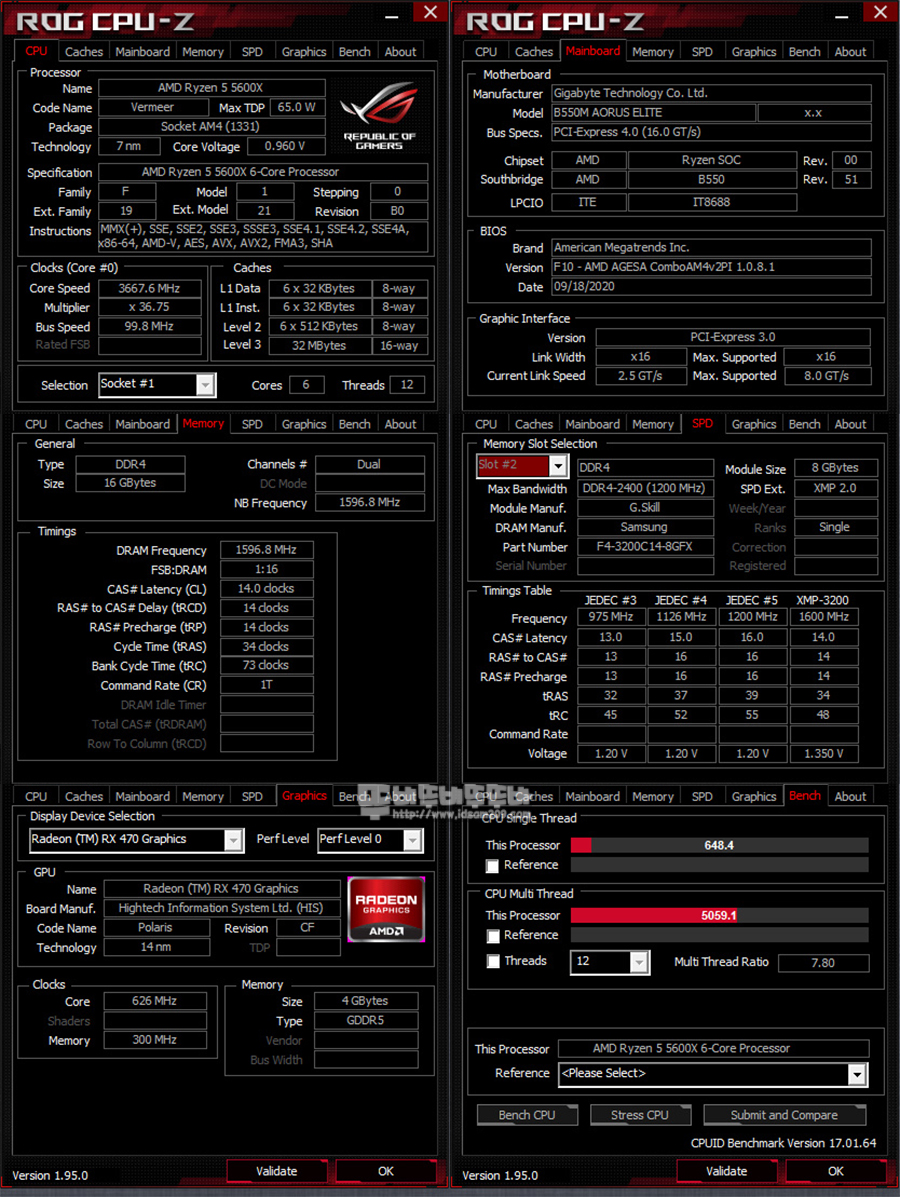

▶ CPU-Z 시스템 정보

CPU-Z를 통해 확인한 시스템 정보입니다.



▶ CrystalDisk 벤치

Gen3.0 X4을 지원하는 인텔 670p M.2 NVMe (512MB)는 최대 읽기 속도 3,000MB/s, 쓰기 속도 1,600MB/s으로 테스트 스펙에 준하는 속도를 확인할 수 있었습니다.

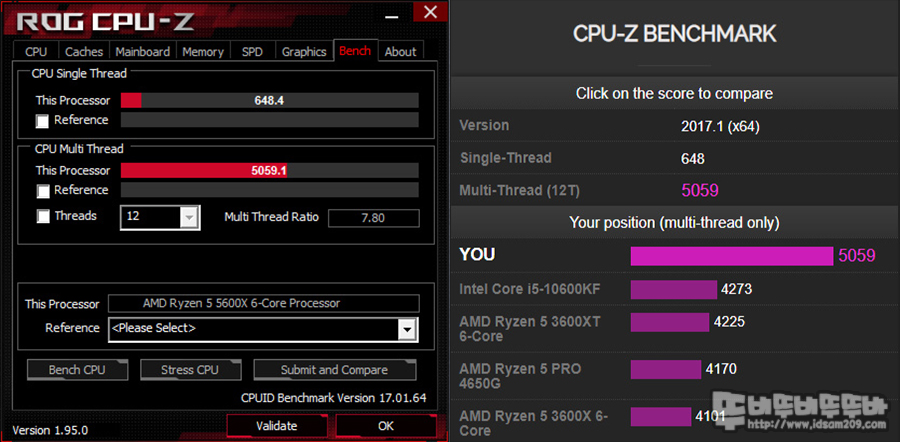

▶ CPU-Z 벤치

CPU-Z 벤치에서는 싱글 쓰레드는 648.4점, 멀티 쓰레드는 5059.1점을  확인할 수 있습니다.

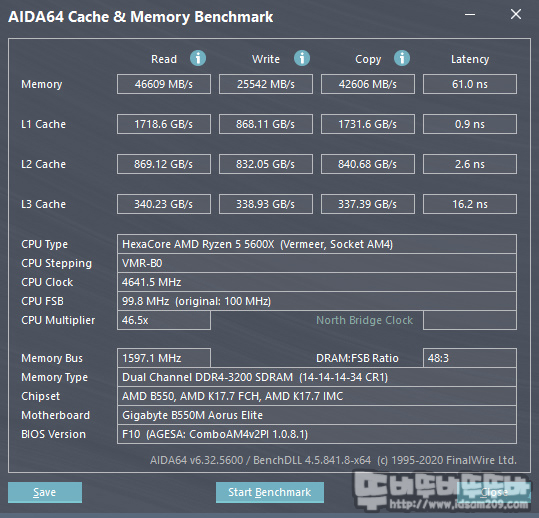

▶ AIDA64 - Cache & Memory Benchmark

AIDA64 - Cache & Memory Benchmark 테스트에서는 CL14 3200MHz 클럭이 적용된 G.SKILL FLARE X 메모리 성능이 읽기 46,609 MB/s, 쓰기 25,542 MB/s, 복사 42,606 MB/s, 레이턴시 61.0 ns 성능을 보여주고 있습니다.

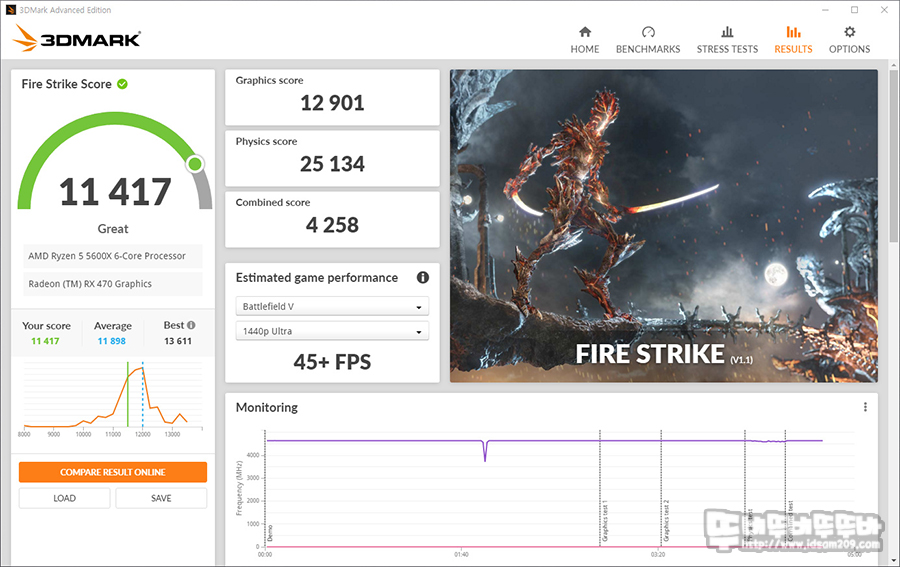

▶ 3D Mark - Fire Strike

3D MARK - Fire Strike 테스트에서는 피지컬 스코어 25,134점, 컴바인 스코어 4,258점을 보여주며 그래픽카드 성능이 좋지 않은 관계로 참고만 해주시기 바랍니다.

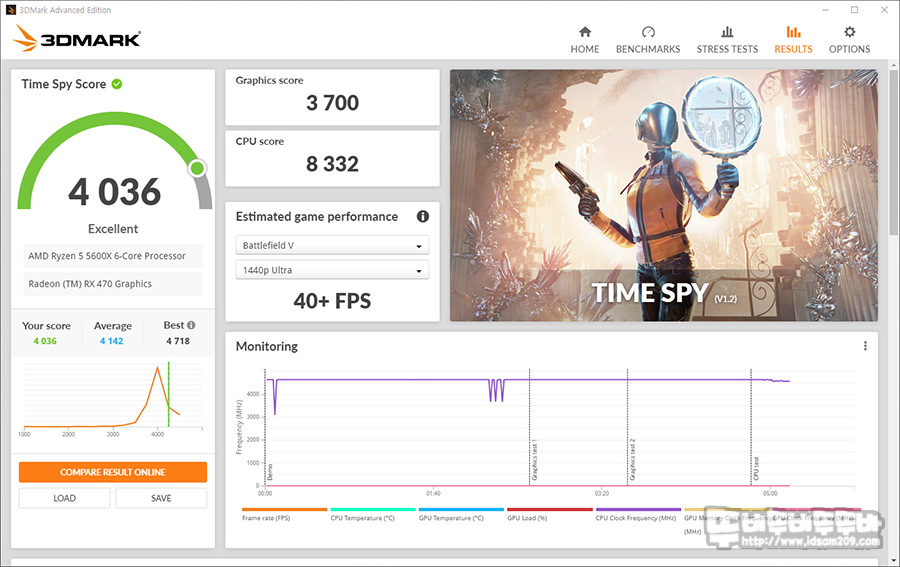

▶ 3D Mark - Time Spy

3D MARK - Time Spy 테스트에서는 CPU 스코어 8,332점을 확인할 수 있었습니다.

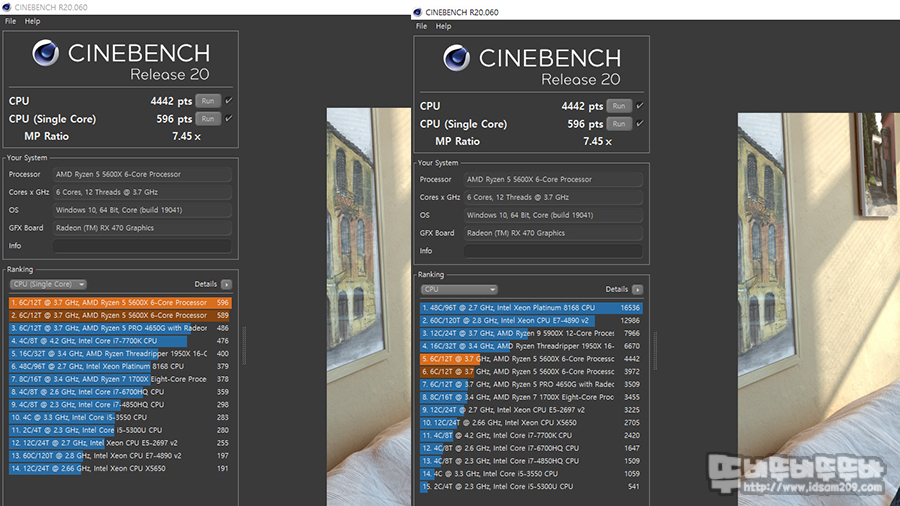

▶ 시네벤치 2.0

시네벤치에서는 싱글 코어 596 pts, 멀티 코어 4442 pts 성능을 보여주었습니다.

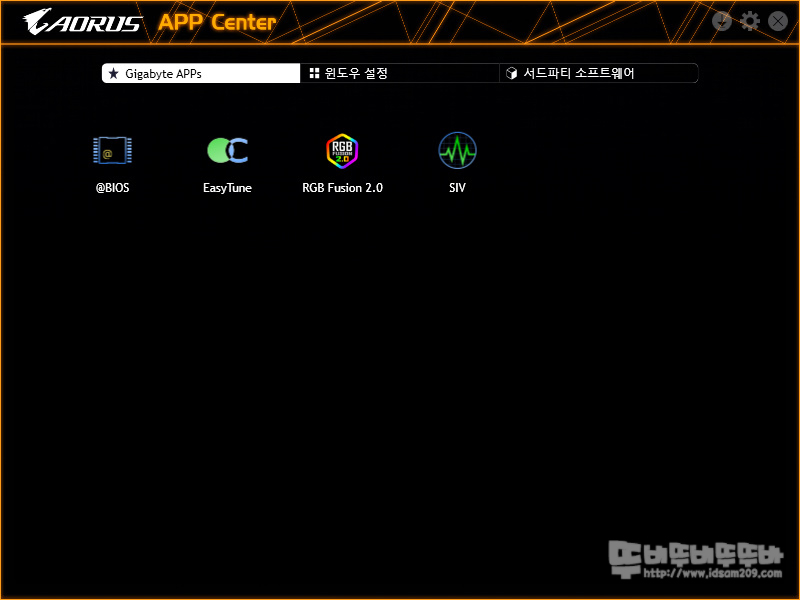

   APP Center

GIGABYTE에서는 APP Center를 통해 RGB Funsion 2.0, SIV, Easy Tune 튜닝 앱 사용과 시스템 관련 소프트웨어 업데이트 지원을 받을 수 있는데요.

자주 사용하는 프로그램에 대하여 살펴보도록 하겠습니다.

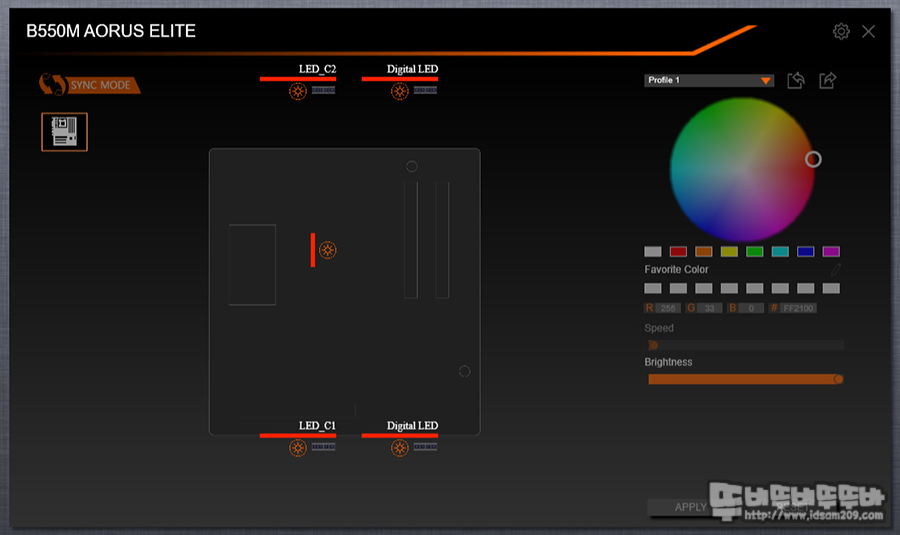

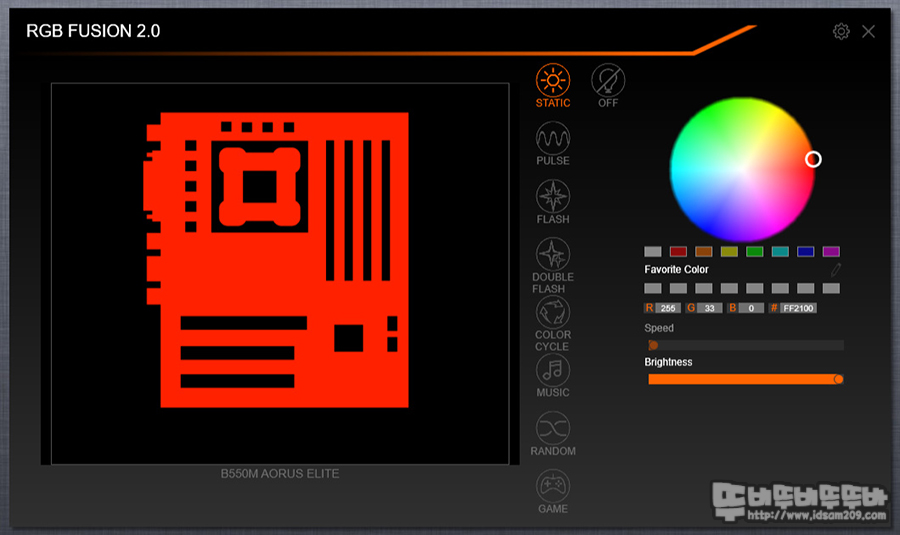

▶ RGB Funsion 2.0

RGB Funsion 2.0을 실행하면 메인보드의 +12V RGB, +5V ARGB 설정을 통해 다양한 RGB LED 효과 제어가 가능한데요.

메인보드 상/하단에 +12V, +5V 헤더, 중앙에 +12V 헤더를 지원하고 있어 LED 튜닝 케이스 조립 시 활용도가 좋은 편입니다.

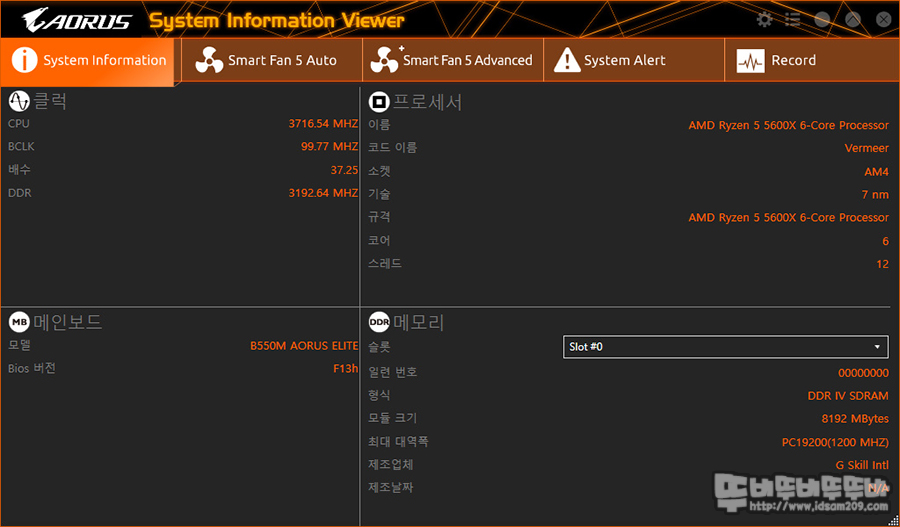

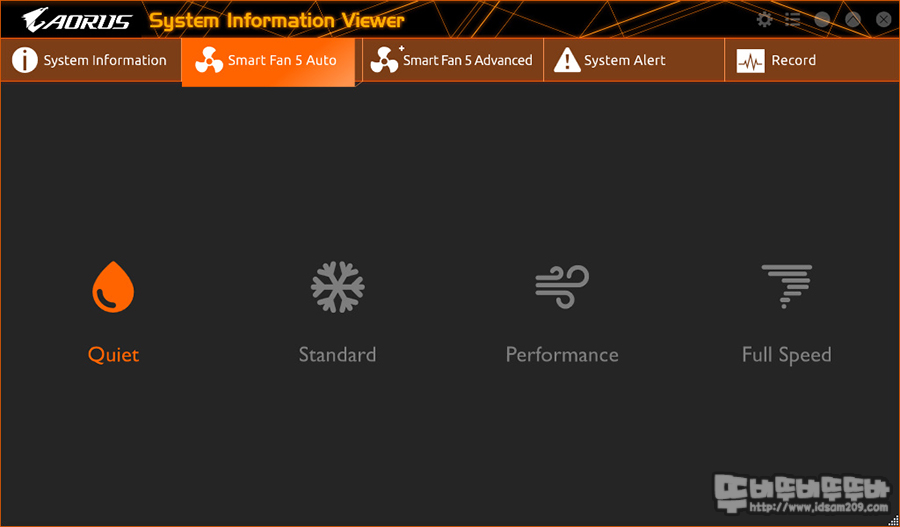

▶ SIV (System Information Viewer)

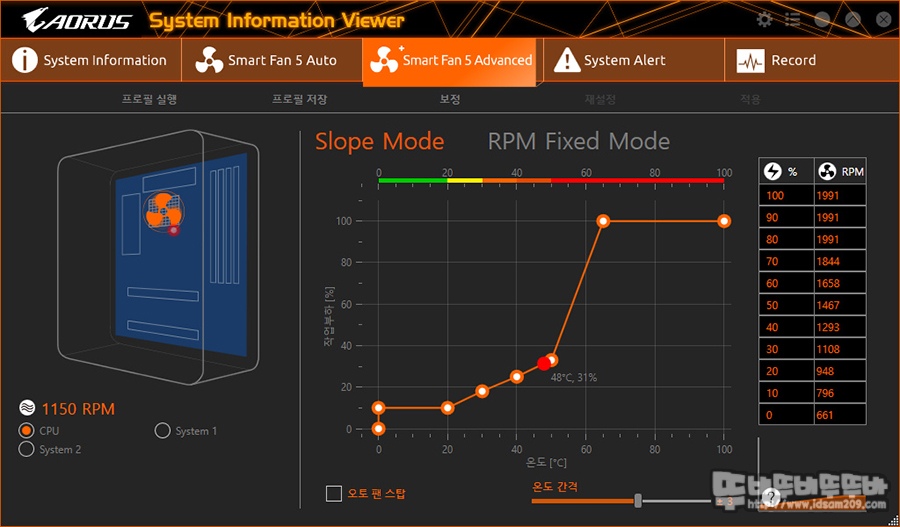

SIV 메뉴에서는 시스템 정보와 Smart FAN 5를 이용한 팬 컨트롤이 가능하여 시스템 상황에 맞게 쿨링 성능을 손쉽게 조절할 수 있습니다.

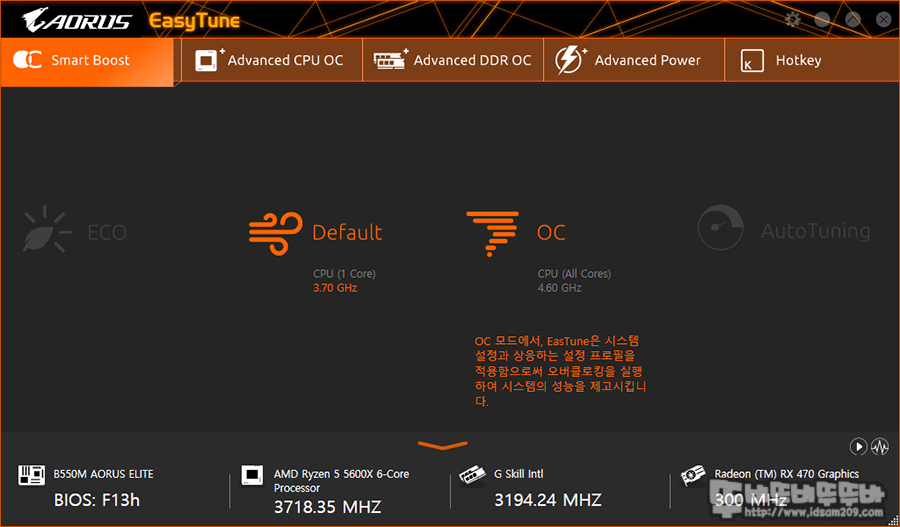

▶ Easy Tune

Easy Tune 메뉴에서는 CPU 오버와 메모리 오버 및 전압 세팅을 손쉽게 할 수 있는 메뉴로 사용자 역량에 따라 편리하게 시스템 오버를 할 수 있도록 메뉴 구성이 되어있습니다.





    마무리



지금까지 GIGABYTE B550M Aorus Elite 메인보드에 대하여 알아보았습니다.



라이젠 3세대 프로세서에 최적화된 B550 메인보드 중 엔트리급에 해당하는 Aorus Elite 메인보드는 타사 브랜드에 비해 넉넉한 +5V, +12V RGB 헤더 지원, 5+3 페이즈 디지털  VRM 전원부와 대형 히트싱크, PCIe 4.0/3.0을 지원하는 듀얼 M.2 SSD 소켓 및 PCIe x 16 슬롯, 리얼텍 8118 기가랜 포트 등 저렴한 가격에 괜찮은 퍼포먼스를 제공하고 있어 부담 없이 사용할 수 있는 제품인데요.

GIGABYTE Aorus 라인업인 만큼  믿고 사용할 수 있는 제품이니 라이젠 시스템을 구축하시려는 분들은 꼭 참고해 주시기 바라며 리뷰를 마칩니다.



계속해서 신박한 제품 리뷰를 이어가겠습니다.



" 이 사용기는 GIGABYTE 코리아로부터 제품을 제공받아 외부 간섭없이 작성한 사용기입니다."
