인텔 11세대 프로세서와 최고의 궁합! 기가바이트 B560M Aorus Elite 피씨디렉트 메인보드

이번에 리뷰할 제품은 인텔 11세대 프로세서와 최고의 궁합을 보여주는 기가바이트 B560M Aorus Elite 피씨디렉트 메인보드입니다.

GIGABYTE B560M AORUS ELITE는 LGA1200 소켓 규격으로 로켓레이크 S를 기반의 11세대 프로세서 지원, 최대 5333(O.C) MHz 메모리 클럭 지원, PCIe 4.0을 지원, 12+1 페이즈의 디지털 VRM 전원부와 히트싱크 지원으로 안정적인 사용이 가능한 메인보드인데요.



리뷰를 통해 자세히 알아보도록 하겠습니다.

리뷰~ Start!!





   패키지 & 스펙 정보

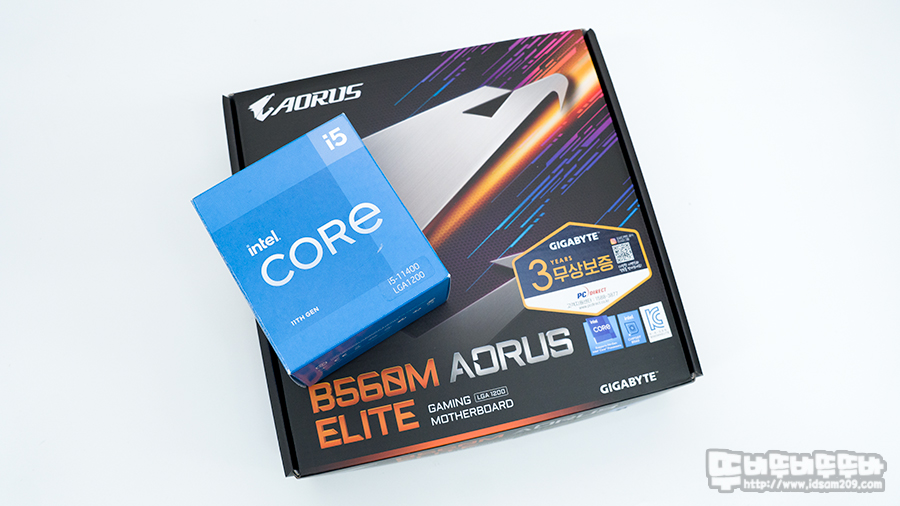

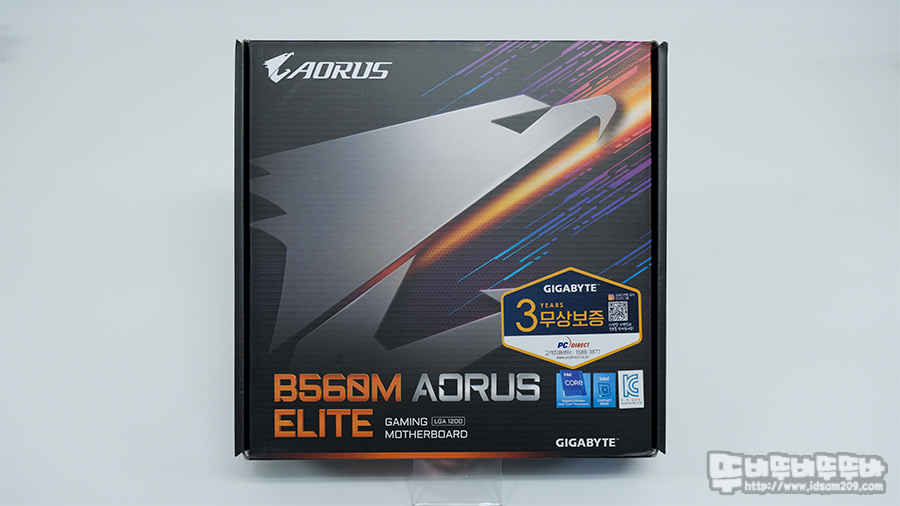

피씨디렉트에서 유통하는 GIGABYTE B560M Aorus Elite 메인보드 패키지를 살펴보면 3년 무상 보증 스티커와 B550M Aorus Elite 모델명과 11세대 인텔 프로세서 지원 및 B560 칩셋이 사용되었다는 블루컬러 스티커를 확인할 수 있습니다.

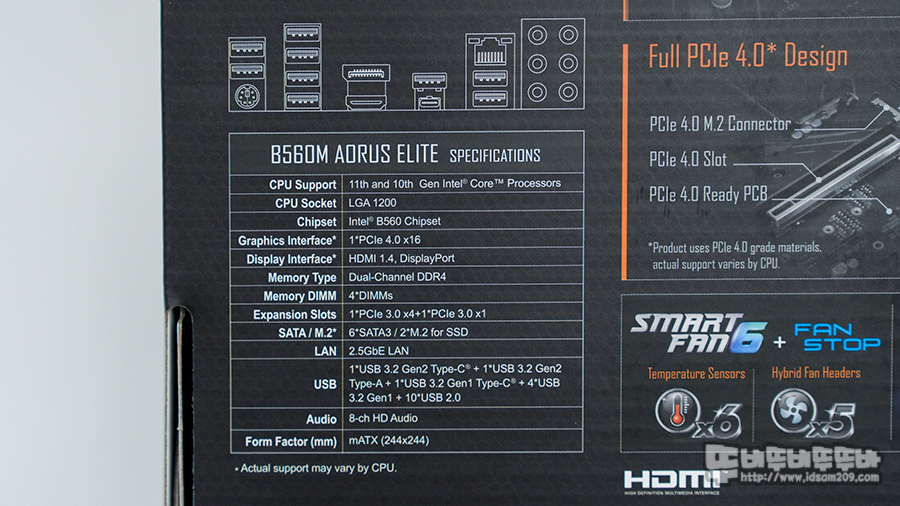

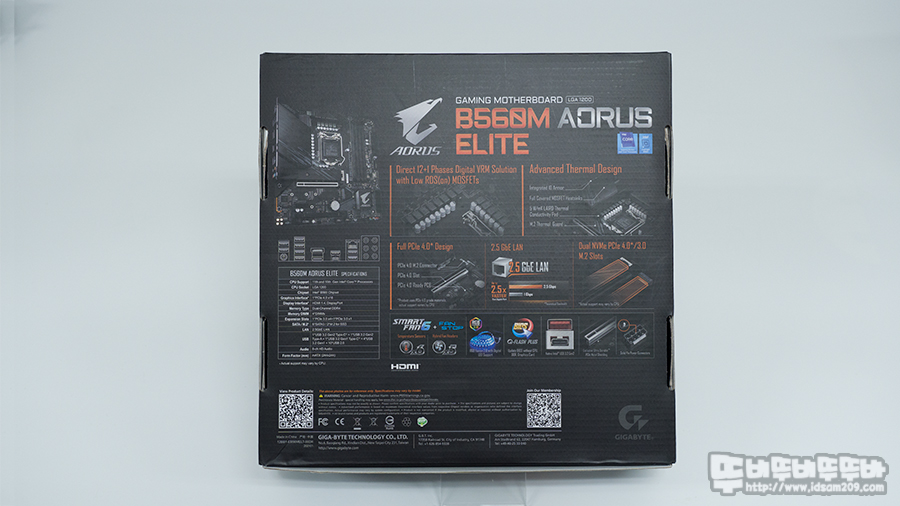

패키지 뒷면에는 제품의 스펙 정보와 특징 요약을 확인할 수 있는데요.

먼저 간단 스펙으로 11세대/10세대 인텔 프로세서 지원, CPU 소켓 LGA 1200, B560 칩셋, PCIe 4.0 지원, 2.5GbE LAN 지원, m-ATX 폼펙트에 대한 정보를 알려주고 있고요.

이어지는 옆부분 정보는 12+1 페이즈 디지털 VRM 전원부와 Low RDS MOSFET, I/O 아머, 전원부 히트싱크, 그리고 M.2 히트싱크 지원에 대한 내용

PCIe 4.0 M.2 SSD, VGA x16 슬롯, 2.5 GbE LAN, PCIe 4.0 / 3.0 듀얼 M.2 SSD 슬롯 SMART FAN6, RGB FUSION 2.0, Q-Flash, USB 3.2 Gen2 USB 포트 등에 대한 특징을 설명하고 있습니다.

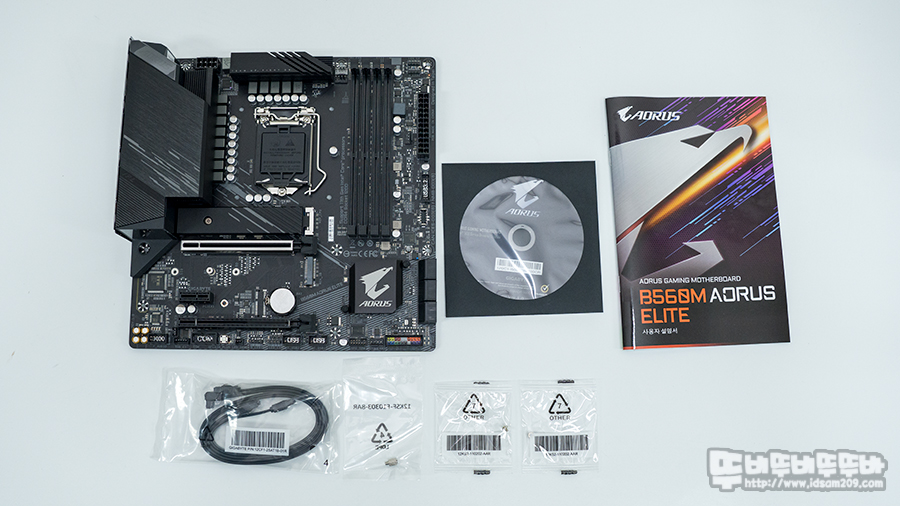

제품 구성으로는 한글로 인쇄된 사용 설명서, 드라이브 CD, Aorus 스티커, 메인보드, SATA 케이블 2개, M.2 SSD용 스탠드오프와 고정 볼트 2개로 구성되어 있습니다.

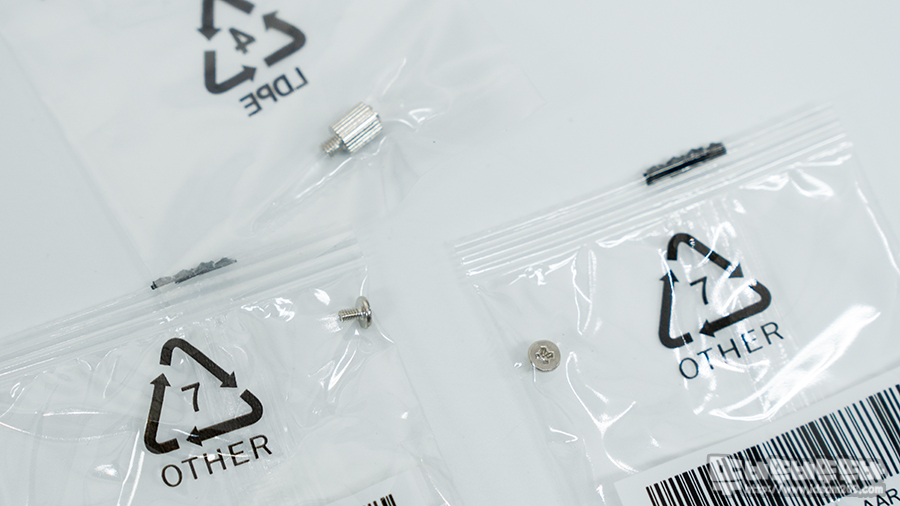

M.2 SSD용 스탠드오프와 고정 볼트 2개 모습.





   제품 살펴보기

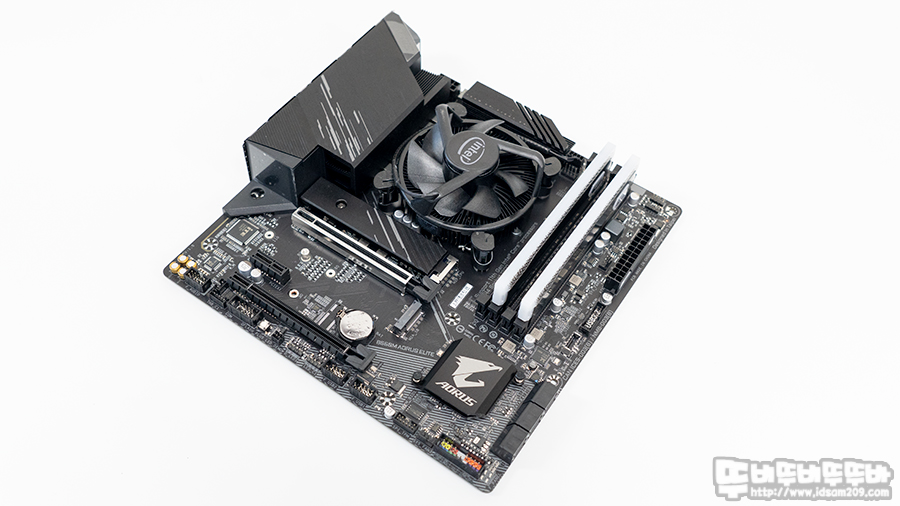

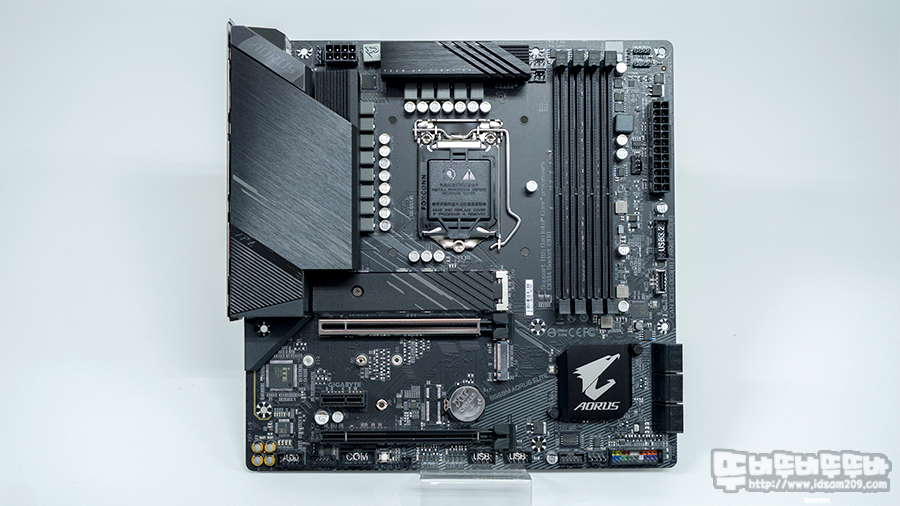

m-ATX 폼펙트의 GIGABYTE B60M Aorus Elite 메인보드는 전원부 MOSFET 부분의 전원부가 눈에 띄는데요.

12+1 페이즈 디지털 VRM 전원부와 Low RDS MOSFET 구성으로 넓은 면적의 히트싱크를 제공하며 I/O 쉴드와 아머를 적용하여 고급스러운 느낌을 주고 있습니다.

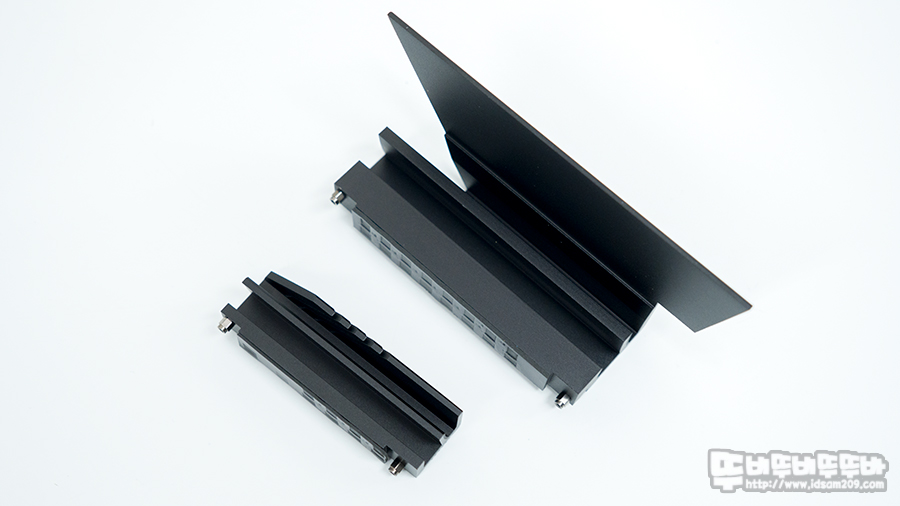

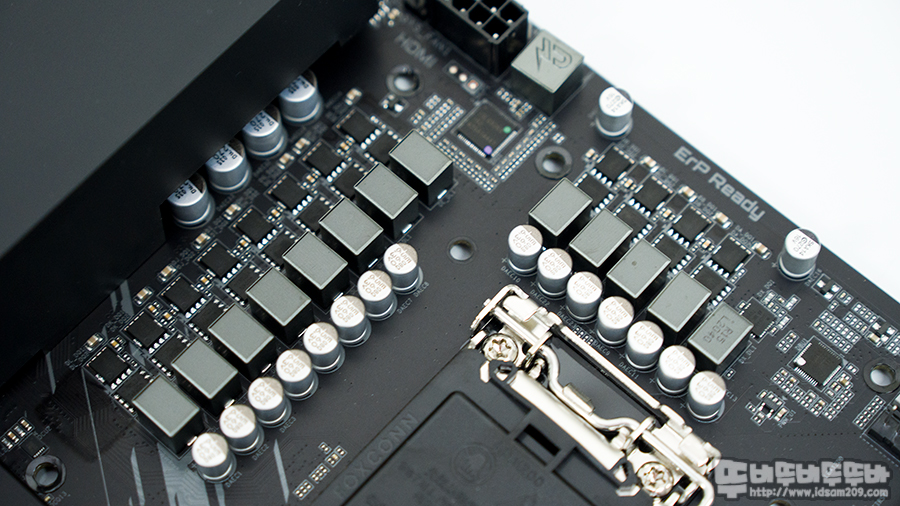

히트싱크를 제거한 전원부 모습과 히트싱크 모습.

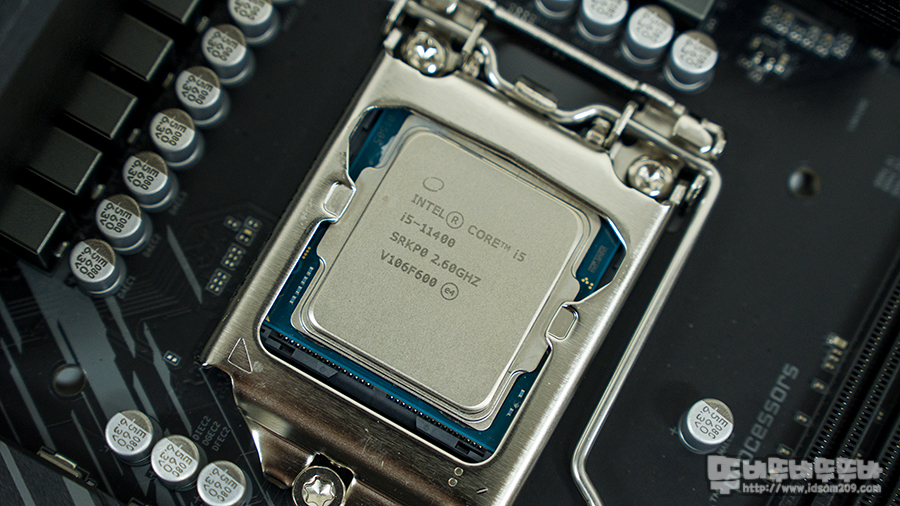

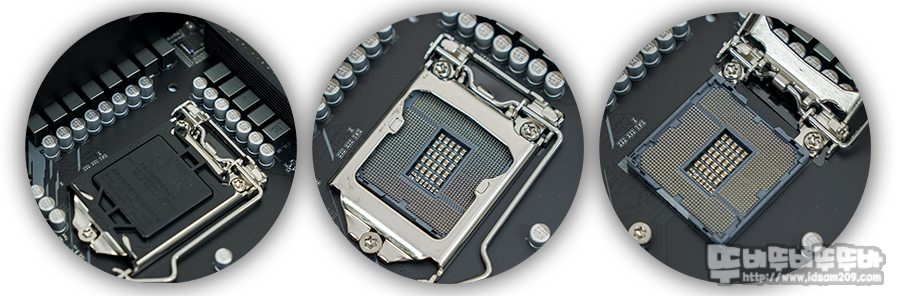

LGA 1200 소켓을 지원하는 기가바이트 B560M Aorus Elite 메인보드는 인텔 10세대와 11세대 프로세서 사용이 가능하지만 PCIe 4.0을 이용하기 위해선 11세대 프로세서를 사용해야 하니 참고하시기 바랍니다.

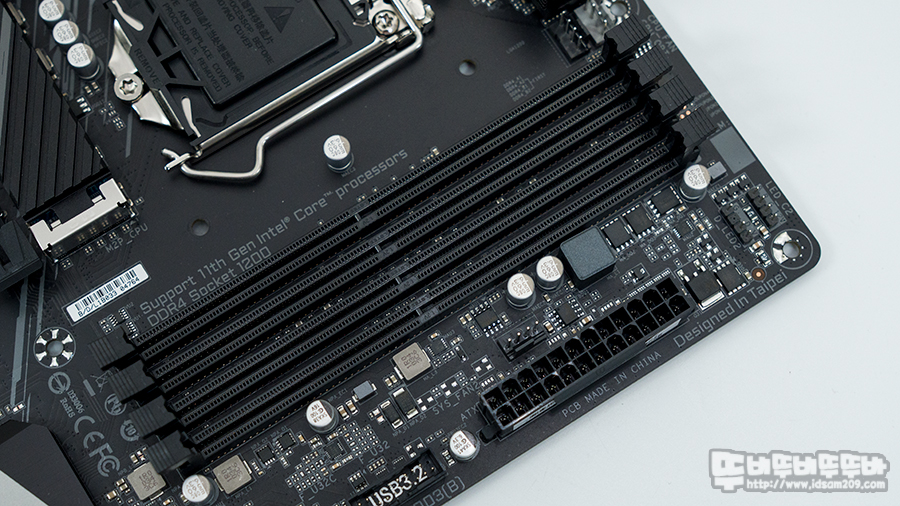

기본 3200 MHz에서 최대 4800(O.C) MHz 이상 메모리 클럭을 지원하는 메모리는 듀얼 채널 구성으로 설계되어 슬롯당 32GB, 풀 뱅크 사용 시 최대 128GB 메모리 사용이 가능합니다.

자세한 메모리 관련 지원 내용은 기가바이트 사이트의 메모리 지원 목록을 참고하여 주시기 바랍니다. ( 클릭 )

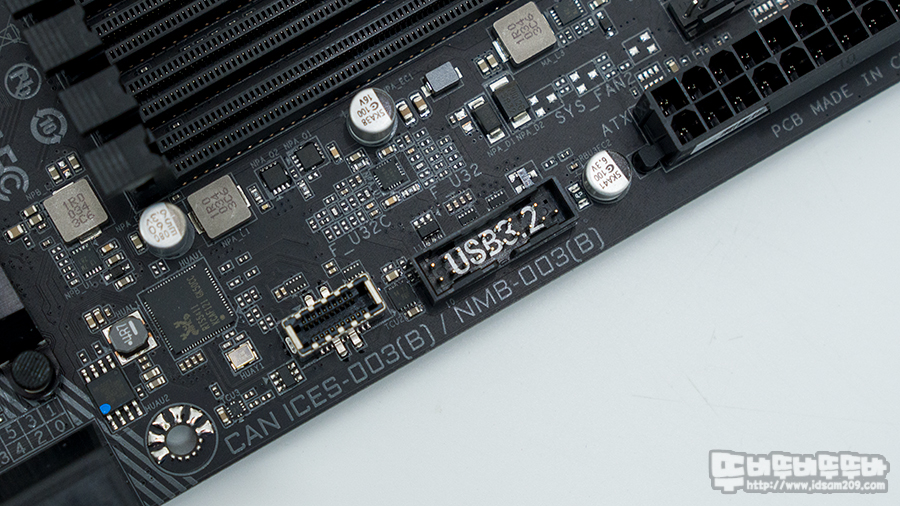

24핀 전원 소켓 아래쪽에는 USB 3.2 Gen 1 일반 헤더와 USB-C 헤더 모습.

11세대 인텔 프로세서를 사용했을 때 지원이 가능한 PCIe Gen 4 x4 M.2 SSD에는 기본으로 히트싱크를 지원하고 있어 발열이 발생하는 M.2 SSD의 냉각 효과에 도움을 주고 있습니다.

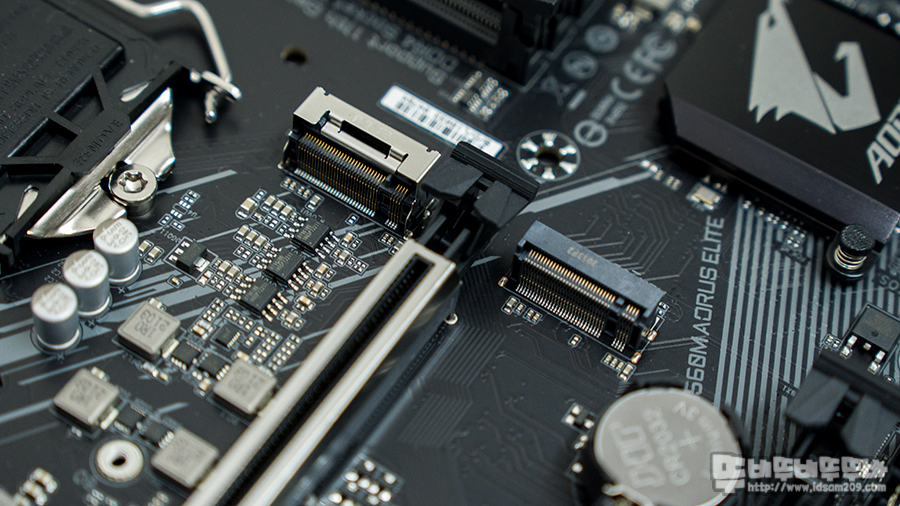

플라스틱 소켓에 금속 히트싱크용 금속 커버가 추가된 PCIe Gen 4 X4 슬롯과 플라스틱 소켓의 PCIe Gen 3 X4 슬롯 모습.

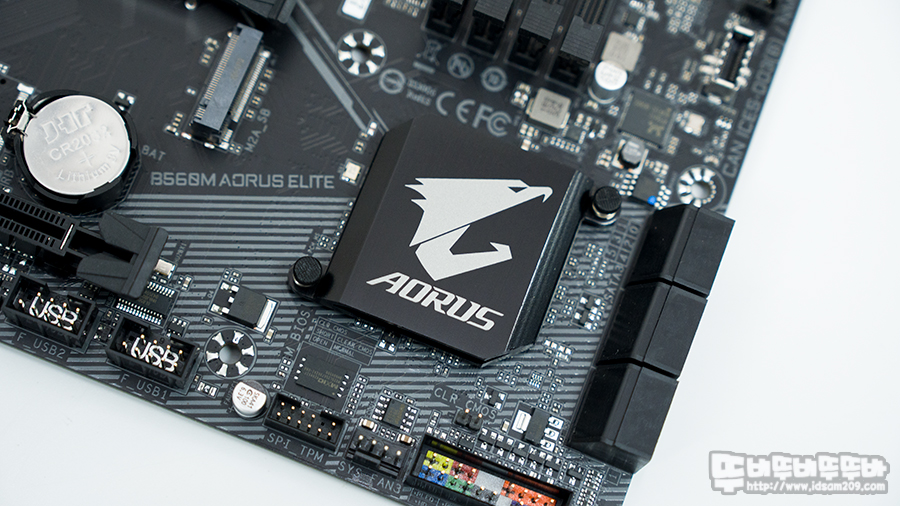

B560 칩셋을 덮고 있는 히트싱크에는 Aorus의 독수리 로고가 인쇄되어있어 Aorus의 아이덴티티를 표현하고 있습니다.

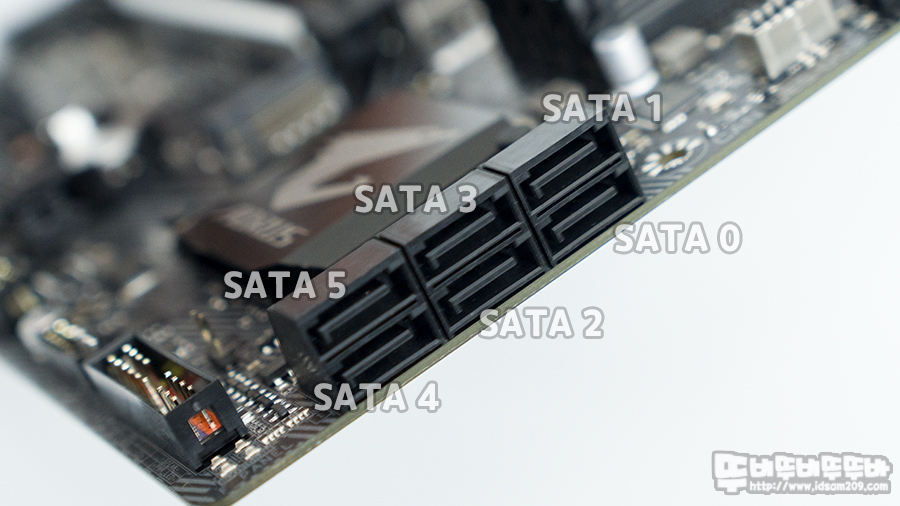

SATA 6Gb/s 속도를 지원하는 6개의 SATA 포트는 사진과 같은 포트 구성으로 되어있으며 관련 정보는 PCB 기판의 인쇄 내용 또는 한글 매뉴얼을 참고하시면 됩니다.

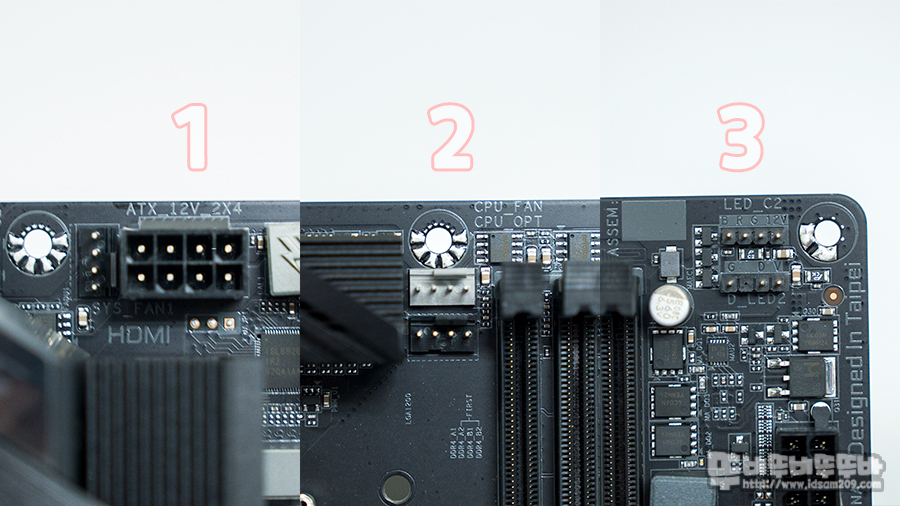

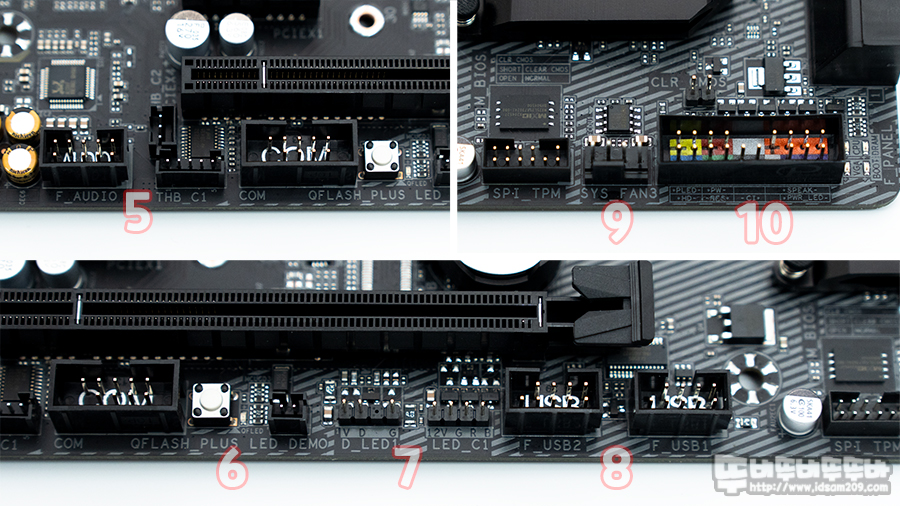

위에서 언급한 커넥트 이외의 조립에 필요한 커넥터 구성을 살펴보면....

1) SYS_FAN1 - 메인보드 보조전원 옆에 위치하고 있어 시스템 팬 커넥터를 사용하기 위해서는 케이스에 따라 보조전원 커넥터 조립과 같이 꼽아야 시스템 조립이 수월할 수 있을 거 같습니다.

2) CPU_FAN - 공랭 CPU 팬 커넥터, CPU_OPT - 수냉식 CPU 팬 커넥터

3) +12V RGB 헤더, +5 addressable ARGB 헤더

4) SYS_FAN 2 커넥터

5) 전면 HD AUDIO 커넥터, 썬더볼드 add-in 카드 커넥터

6) Q-Flash Plus 버튼

7) +12V RGB 헤더, +5 addressable ARGB 헤더

8) 전면 USB 2.0 포트

9) SYS_FAN 3 커넥터

10) 전면 패널 I/O 커넥터

보통은 CPU 소켓 주변에 SYS_FAN 커넥터가 있지만 GIGABYTE B60M Aorus Elite 메인보드는 CPU 소켓 주변에 I/O 아머와 히트싱크의 두께로 인하여 SYS_FAN 1 커넥터를 보조전원 옆에 위치하고 있으며, 메인보드 상단과 하단에 2개의 +12V RGB 헤더, +5 addressable ARGB 헤더를 제공하고 있어 RGB 공냉 또는 수냉 쿨러 이용 시 RGB 커넥터 연결이 용이하게 배치되어있습니다.

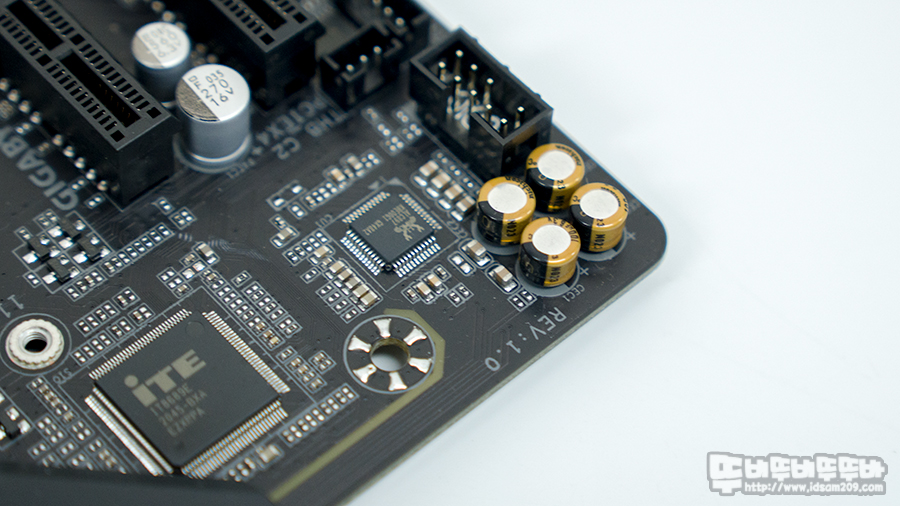

리얼텍 사운드 칩셋이 사용된 사운드 부분은 좋은 사운드를 들려주기 위해 하이엔드 오디오에 사용된 고급 캐피시터와 오디오 노이즈 가드 설계 및 사운드 레이아웃의 독립 설계를 적용하였습니다.

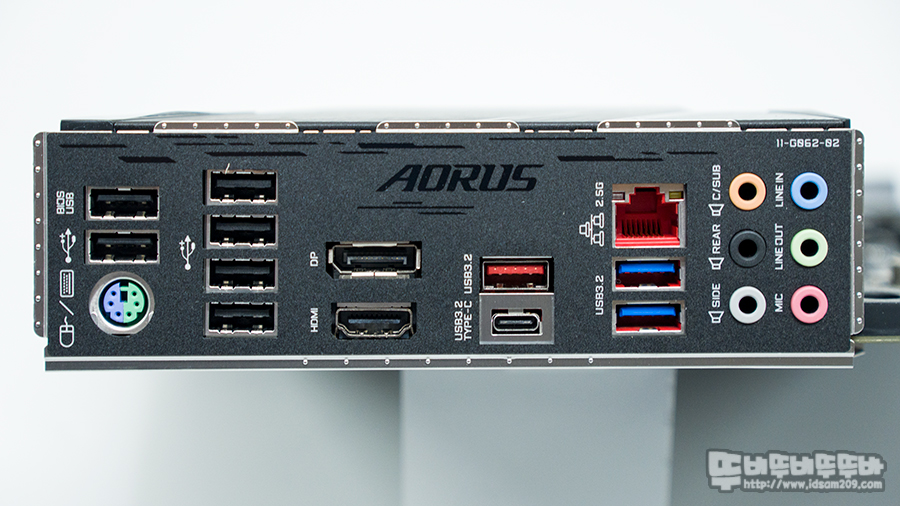

I/O 포트의 쉴드는 일체형으로 디자인되어 있어 시스템 조립 시 편리함을 제공하고 있는데요.

왼쪽에서 순서대로 살펴보면

검정색 컬러의 USB 2.0 포트 2개 (그중 Q-Flah 관련 포트는 BIOS USB로 표시), PS/2 단자, USB 2.0 포트 4개, 그래픽 프로세서 내장된 프로세서 사용 시 활용 가능한 DP 포트와 HDMI 포트, USB 3.2 Gen2를 지원하는 USB-A 레드 컬러와 USB-C 단자, 레드 컬러로 표시된 2.5GbE LAN 포트,  파란색 컬러의 USB 3.2 Gen1 포트 2개, 8채널 오디오 단자로 구성되어 있습니다.





   바이오스

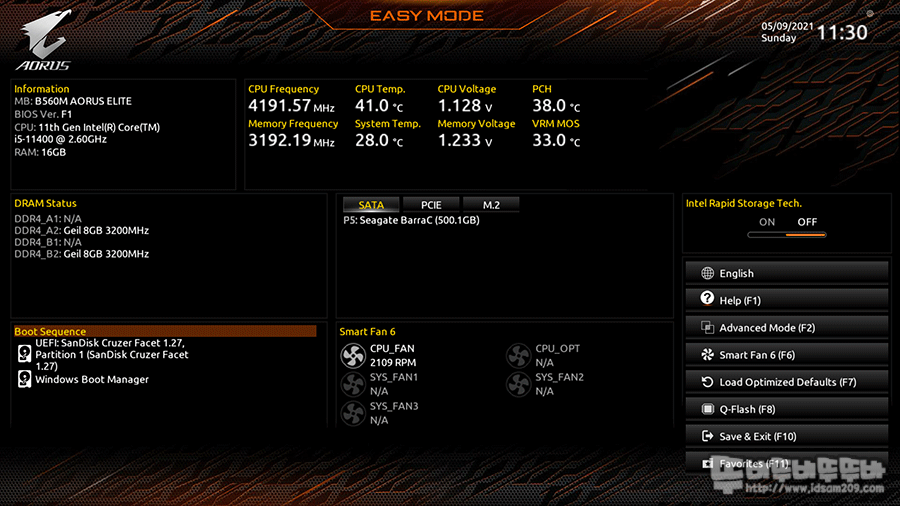

바이오스 화면에서는 시스템 상황에 대한 다양한 정보 및 XMP, 시스템 튜닝 설정이 가능하며 C-MOS 내의 Smart Fan6 메뉴를 통해 쿨링팬 컨트롤이 가능합니다.

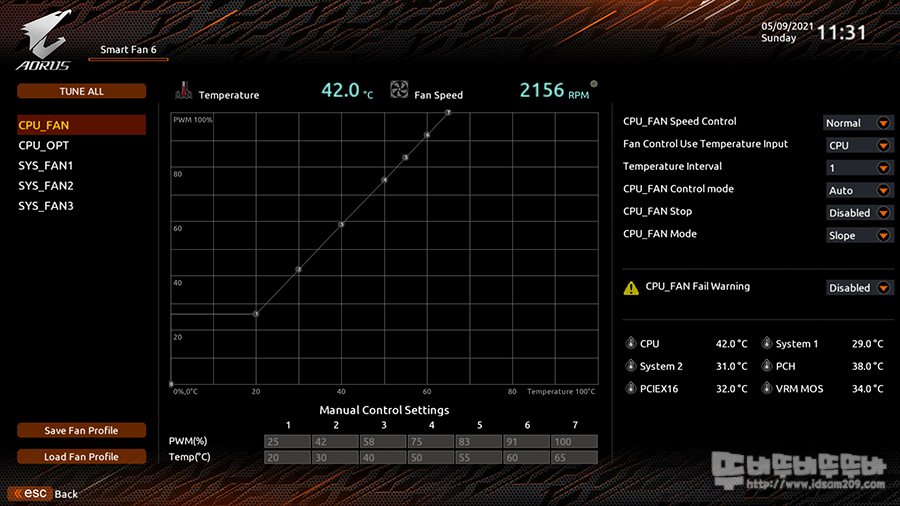

 Smart Fan 6 메뉴 모습.

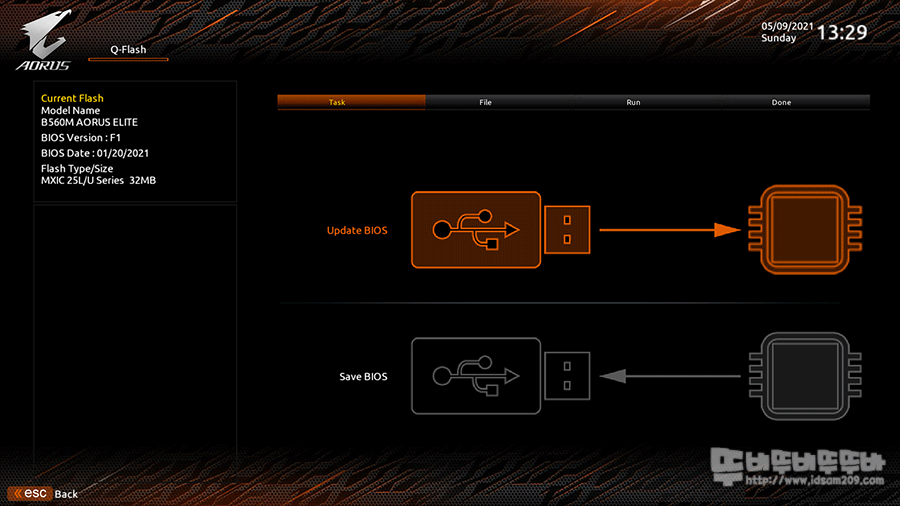

Elite 모델은 후면 I/O 패널 부분에 Q-Flash 관련 LED 인디케이터가 없어 Q-Flash Plus 버튼을 눌러 펌웨어 시 진행 과정을 할 수 없으니, 가급적 CMOS를 통한 바이오스 업데이트를 추천드립니다.

4월 8일 자 최신 바이오스인 B560MAORUSELITE.F4c 파일을 다운받은 후 gigabyte.bin으로 이름을 변경 후 USB에 복사하여 바이오스 메뉴를 통해 업데이트를 진행해주었습니다.

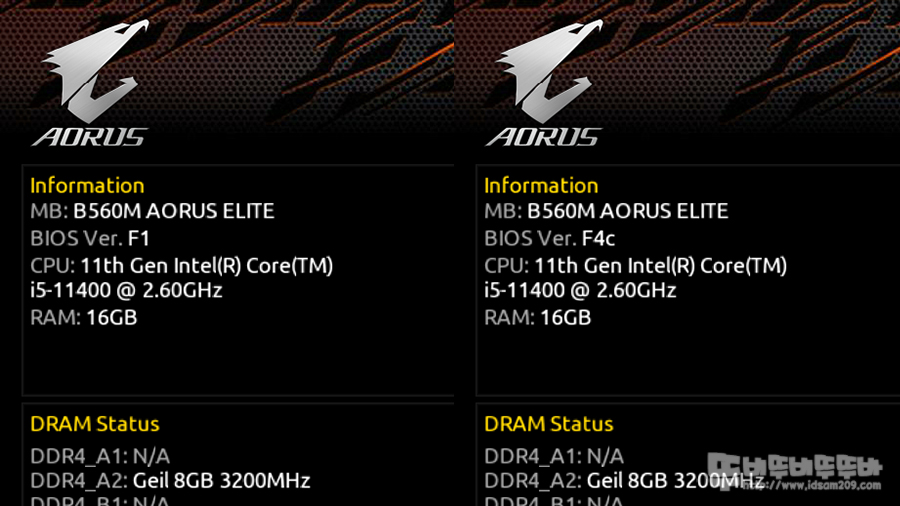

BIOS 버전 F1에서 F4C로 변경된 모습.



   테스트 시스템

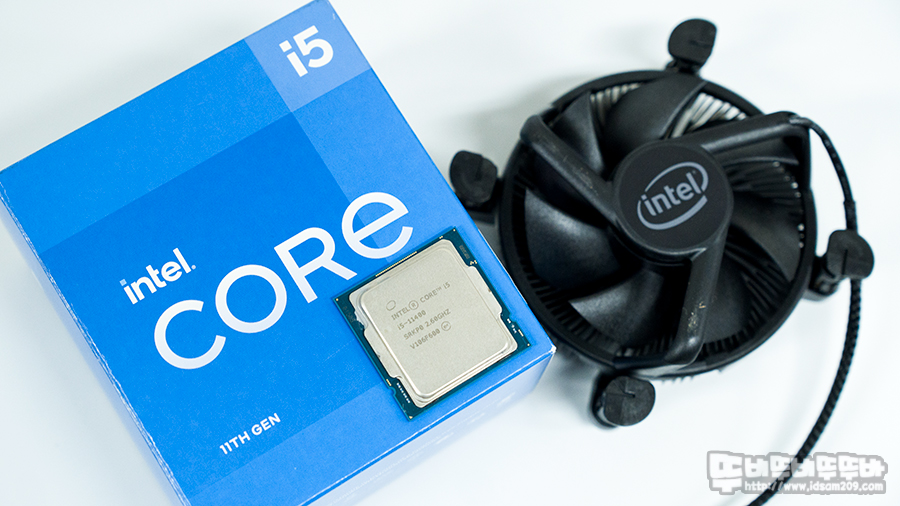

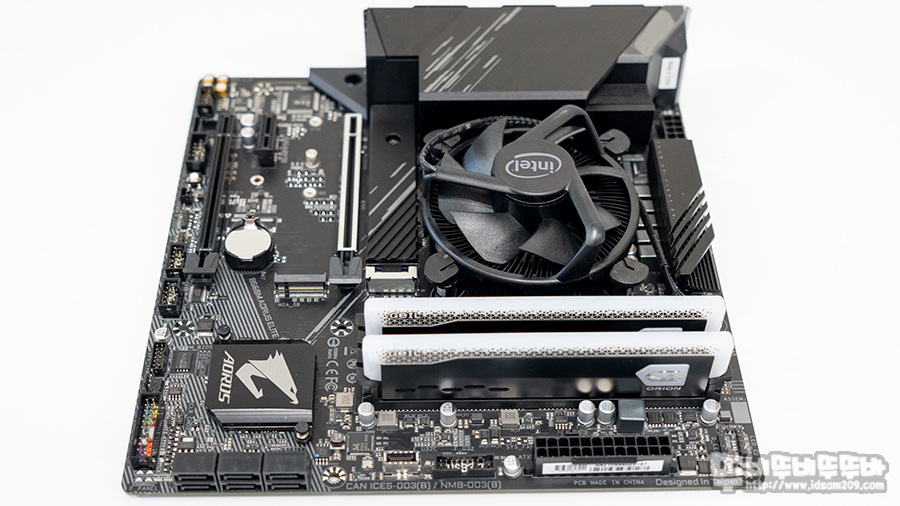

이번 리뷰에서는 인텔 11세대 프로세서인 I5-11400 프로세서를 사용하여 간단한 테스트를 진행해볼 예정입니다.

GIGABYTE B550M Aorus Elite 메인보드로 구성한 테스트 시스템은 다음과 같습니다.

▷ CPU : AMD 라이젠 5-4세대 5600X (버미어)
▷ M/B : GIGABYTE B560M AORUS ELITE
▷ RAM : GeIL DDR4-3200 CL22 ORION RGB Gray 8GB x 2개
▷ VGA : HIS 라데온 RX 470 ICEQX2 Turbo D5 4GB
▷ SSD : 시게이트 바라쿠다 120 500GB SSD
▷ POWER : topower Guardian TOP-900DG 80 PLUS STANDARD WHITE

리뷰에 사용된 게일 메모리는 XMP를 지원하지 않는 기본 3200MHz 클럭 메모리이기에 기본적인 프로세서 성능을 기준으로 테스트해보겠습니다.





   간단 테스트

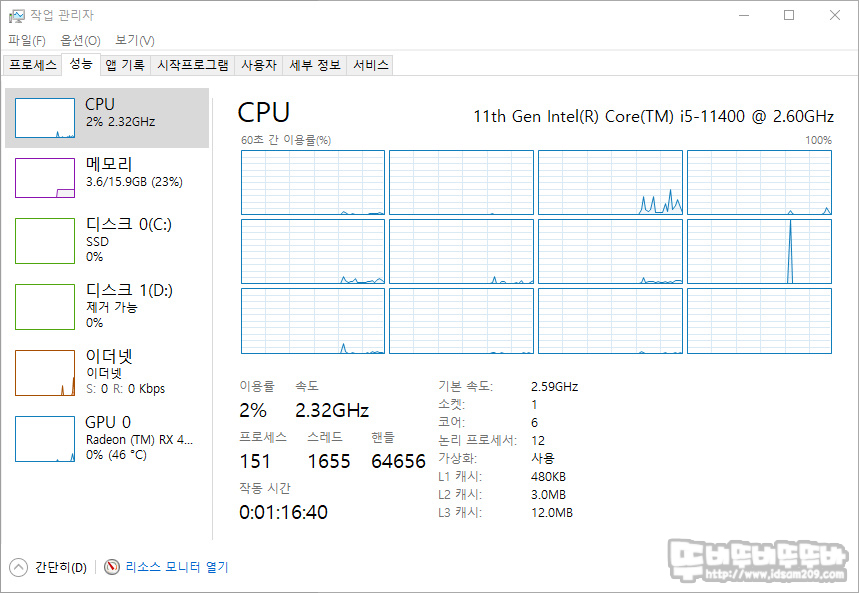

▶ 윈도우 10 작업 관리자

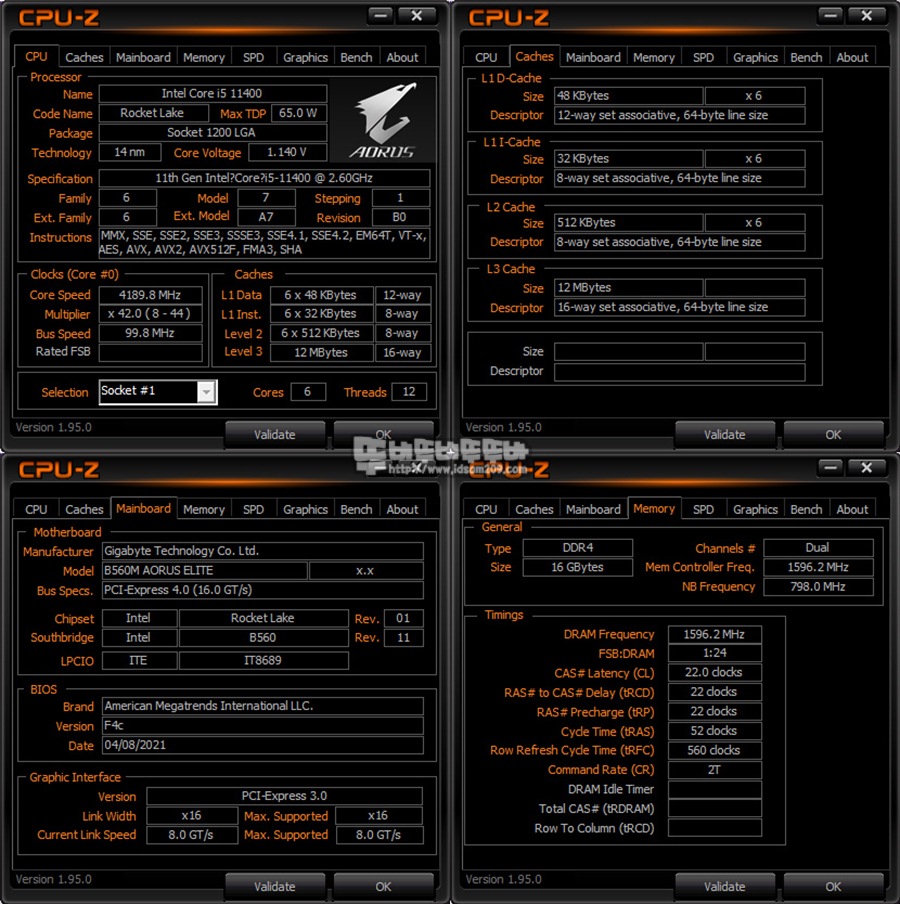

▶ CPU-Z

11세대 Intel Core i5 11400 프로세서는 6코어 12스레드 모델로 기본 클럭 2.6GHz / 부스트 클럭 최대 4.4GHz을 지원하며 TDP 65W, 3200MHz 메모리 지원, 최대 20개의 PCIe 4.0 레인, 인텔 UHD 730 그래픽이 탑재되어있습니다.

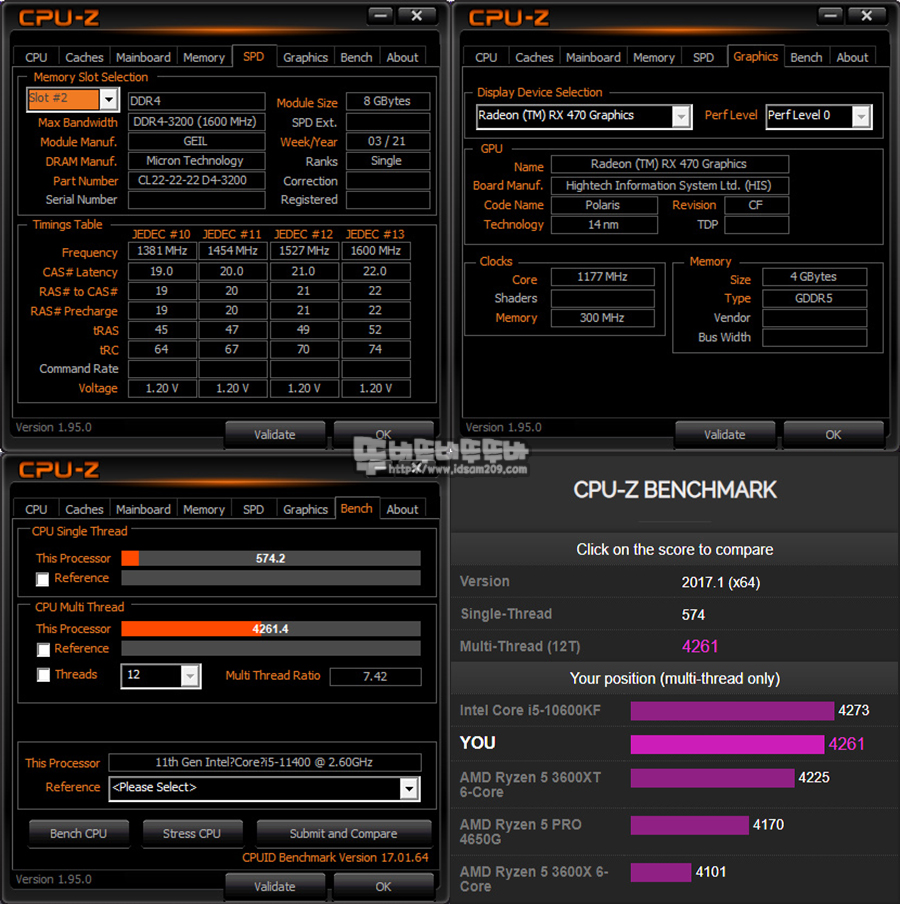

기본 3200MHz 클럭을 이용한 CPU 벤치 모습.

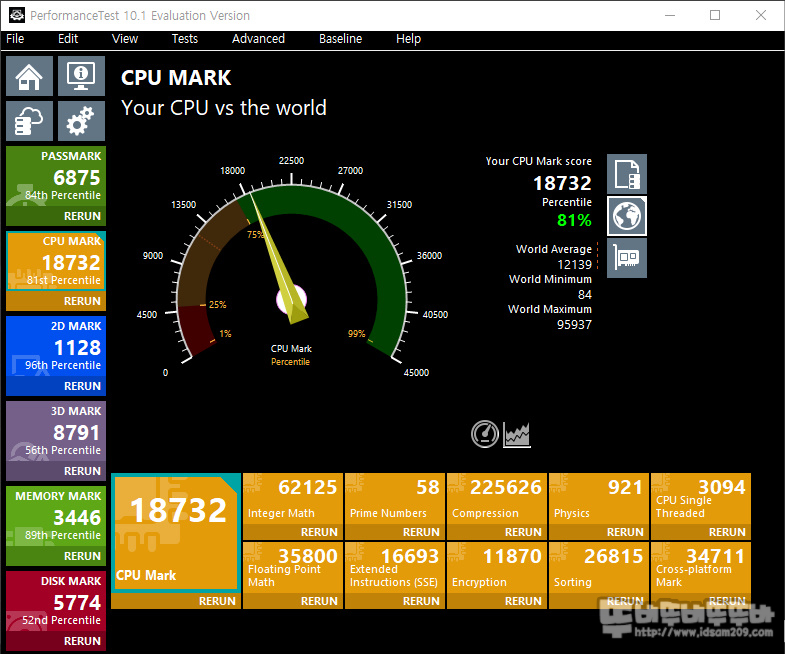

▶ CPU MARK

단일 프로세싱 테스트 결과.

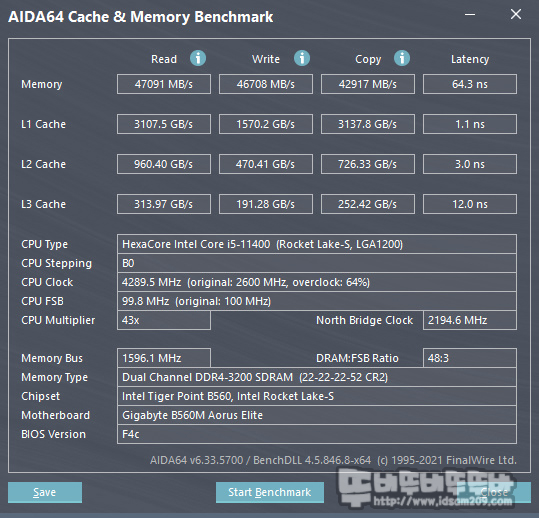

▶ AIDA64

3200MHz 메모리 사용 시 64.3ns 레이턴시를 보여주고 있습니다.

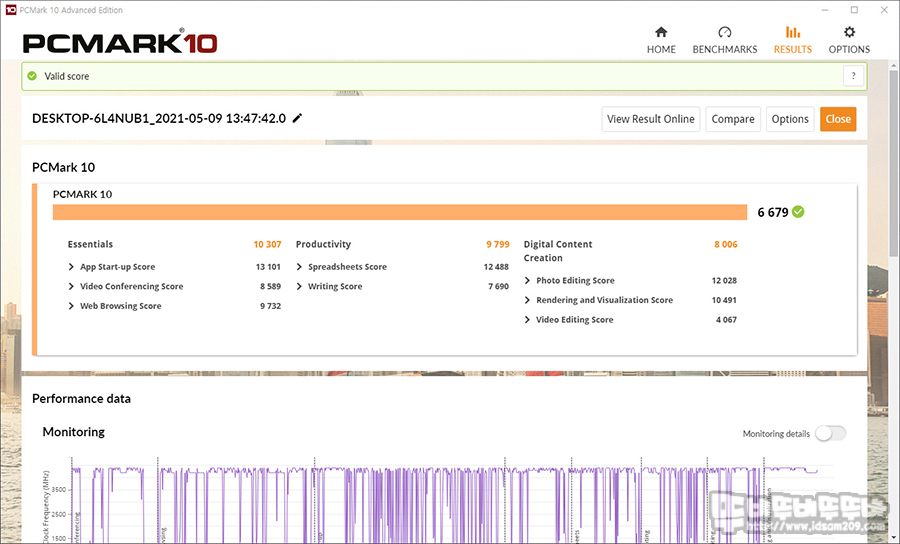

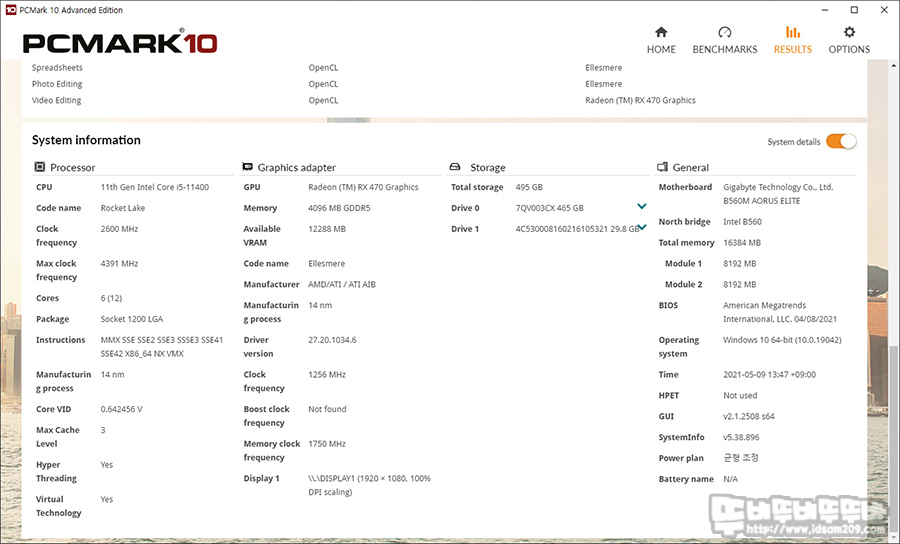

▶ PCMARK10

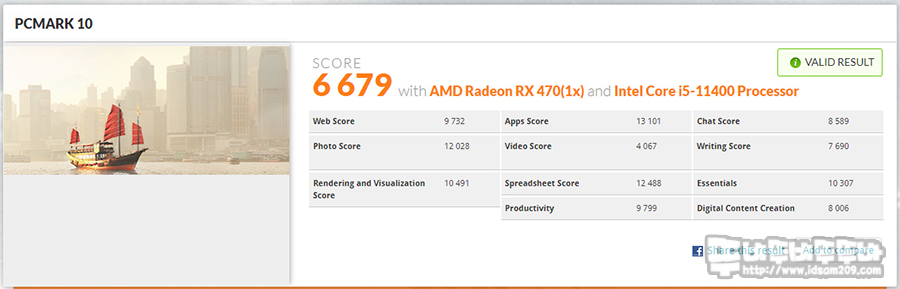

PCMARK 10 결과에서는 Essentials 10,307점, Productivity 9,799점, Digital Content 8,006점의 퍼포먼스를 보여주었습니다.

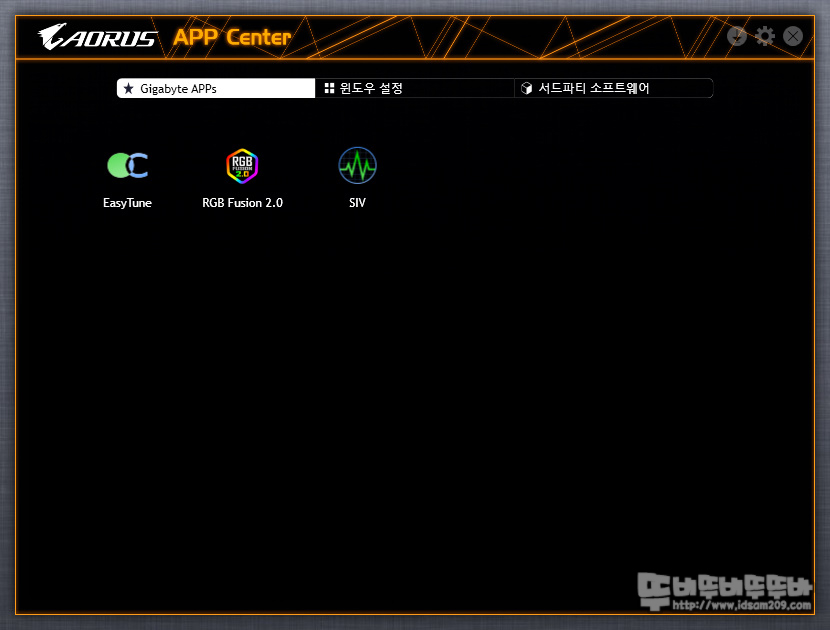

   App Center

메인보드 관련 앱이 설치되었을 때 관련 앱 정보를 모아서 보여주는 App Center를 통해 시스템 세팅 후 가장 기본적으로 설치하는 프로그램인 Easy Tune, RGB Fusion 2.0, SIV에 대하여 간단하게 살펴보겠습니다.

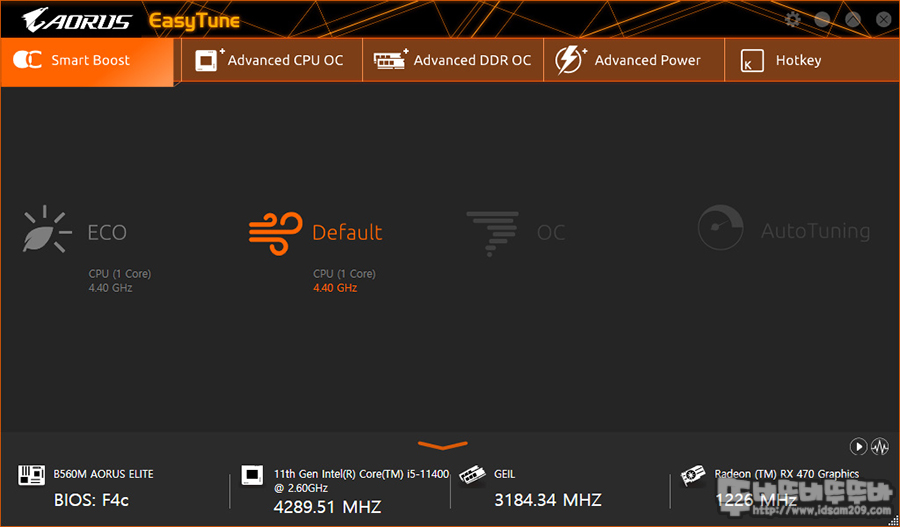

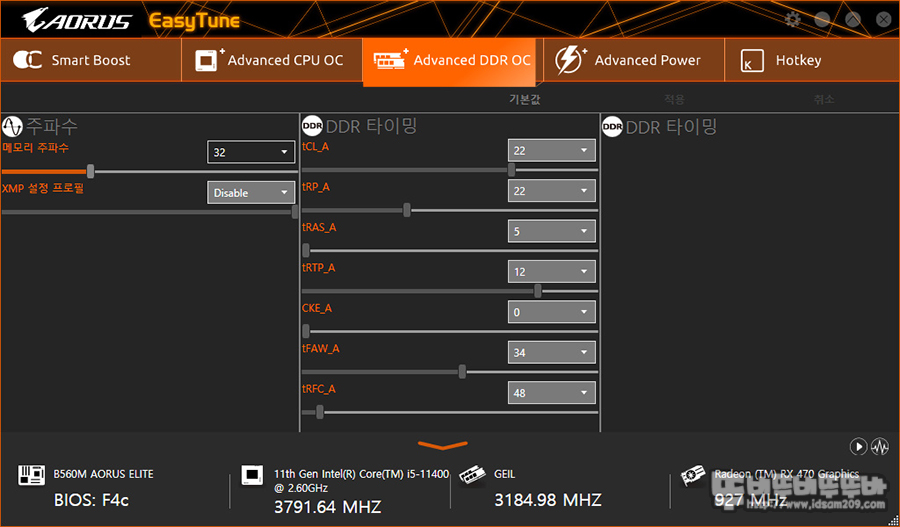

▶ EasyTune

Easy Tune 소프트웨어는 오버클럭 관련된 기능을 손쉽게 사용할 수 있게 지원하는 앱으로 자동 및 수동 오버로 CPU와 메모리 튜닝이 가능합니다.

아무래도 수동 오버 부분은 전문가의 영역이니 초심자들은 Smart Boost를 이용하시면 좋을 거 같네요.

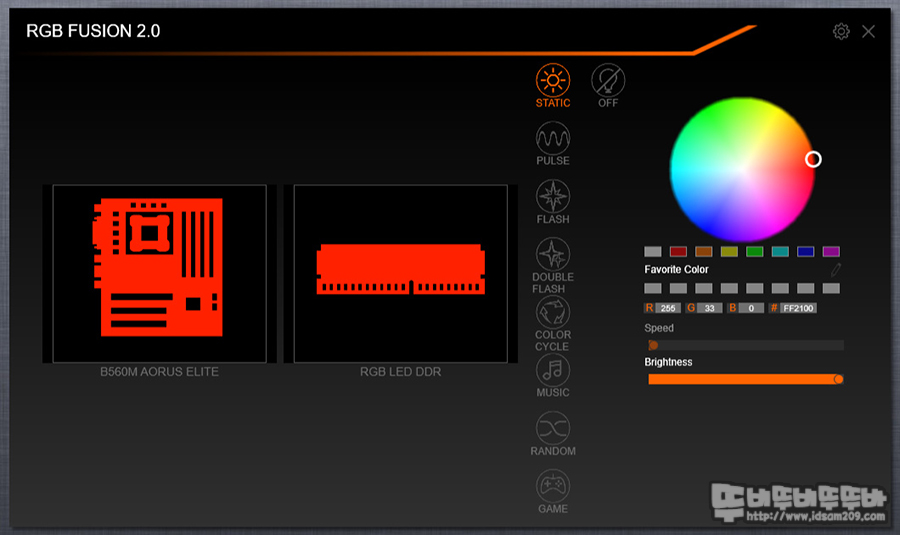

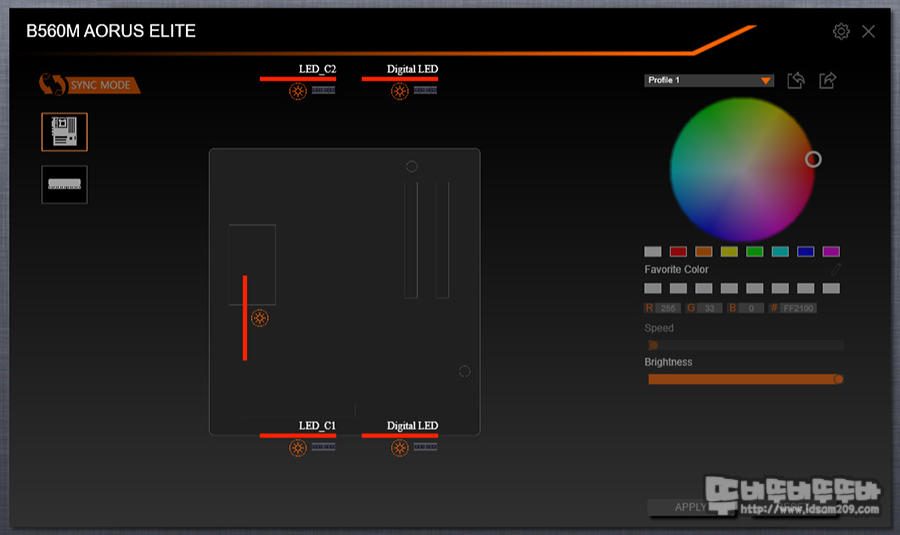

▶ RGB Fusion 2.0

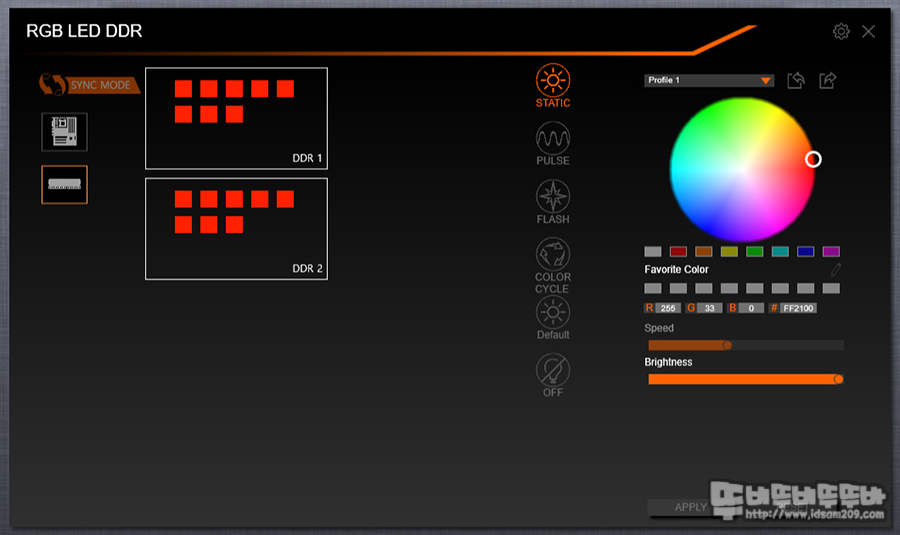

RGB LED가 충만한 시스템을 꾸밀 때 시스템 내부의 LED 효과를 통합하여 제어할 수 있는 RGB FUSION 2.0은 메인보드 상단과 하단의  +12V RGB 헤더, +5 addressable ARGB 헤더에 연결되는 악세사리 (쿨러, LED 바 등) 자동으로 감지하여 간편하게 컨트롤할 수 있습니다.

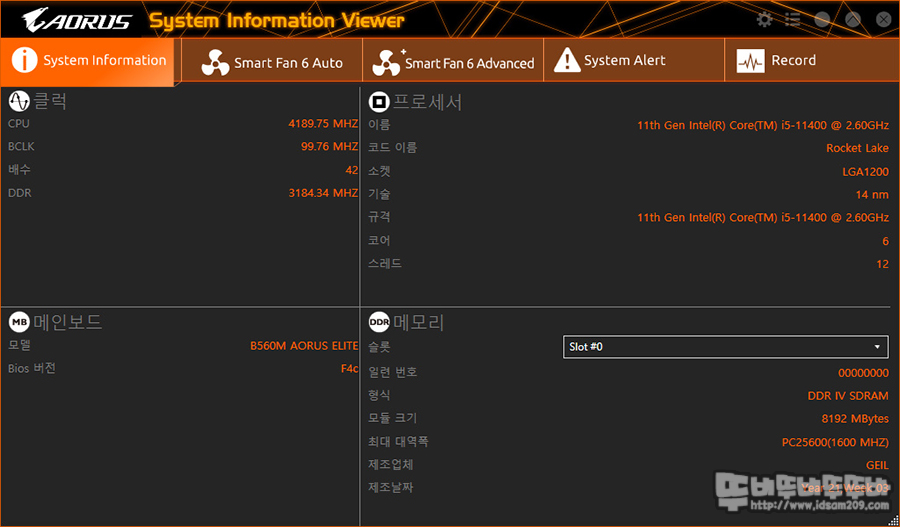

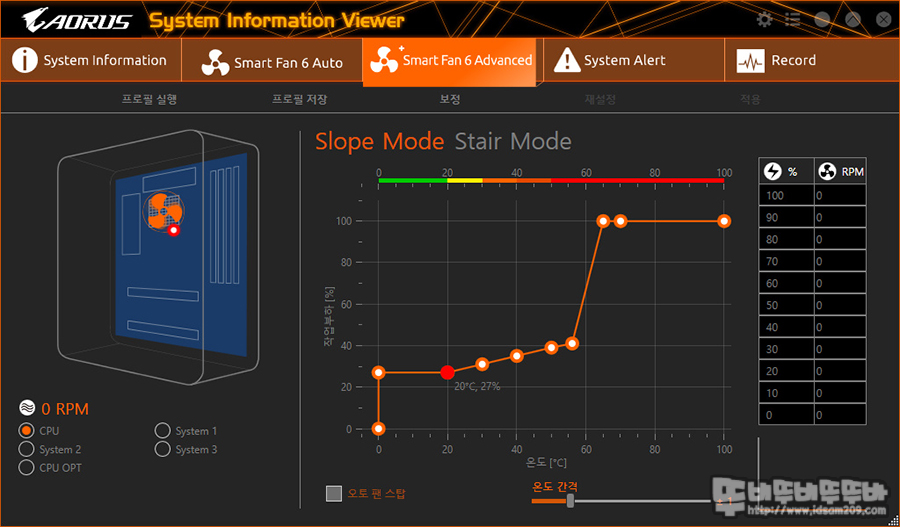

▶ System information Viewer (SIV)

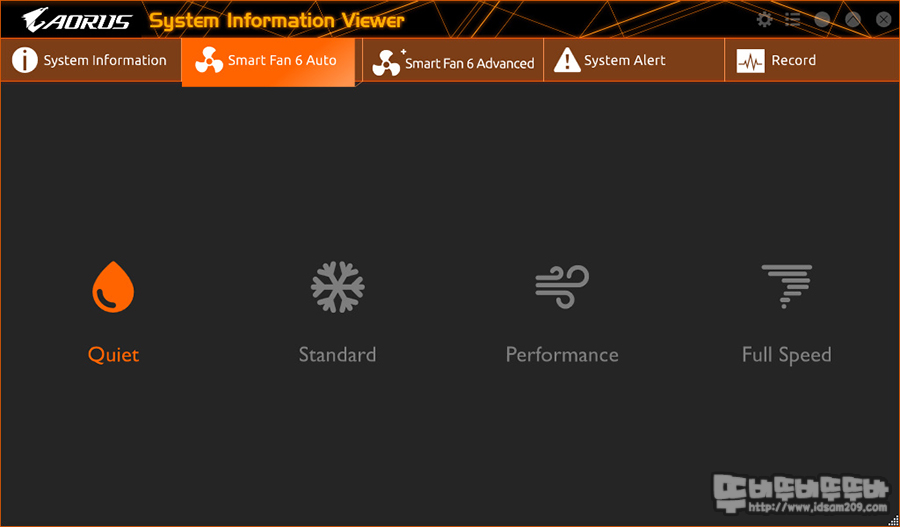

시스템의 정보 및 쿨링 속도 변경, 온도 모니터링 등 시스템의 전반적인 안정 상태를 모니터링 및 제어가 가능한 SIV 메뉴 모습입니다.

특히 바이오스에서 제어 가능했던 Smart Fan 기능을 윈도우 화면에서 손쉽게 제어할 수 있기에 시스템 환경을 실시간으로 모니터링하여 쿨링 성능을 변경해주시면 좋을 거 같습니다.





   마무리



지금까지 GIGABYTE B560M AORUS ELITE 피씨디렉트 메인보드에 대하여 알아보았습니다.

AORUS B560 시리즈 중 엔트리급에 해당하는 ELITE 메인보드는 M-ATX 폼펙터에 12+1 페이즈 전원부, XMP 메모리 오버 지원, 일체형 I/O 쉴드, +12V, +5V ARGB 헤더 지원, 발열 해소를 위한 전원부, M.2 SSD 슬롯의 히트싱크 적용

여기에 추가로 안정적인 전원 공급을 위한 솔리드 핀을 이용한 전원부 소켓과 VGA 무게로 슬롯의 손상을 방지하는 울트라 듀러블 PCIe 아머와 이중 잠금 브라켓이 적용된 내구성 또한 튼튼한 제품입니다.

인텔 11세대 프로세서를 염두에 두시는 분들께 적극적으로 권장할 수 있는 GIGABYTE B560M AORUS ELITE 피씨디렉트 메인보드 리뷰를 마칩니다.



계속해서 신박한 제품 리뷰를 이어가겠습니다.



"이 사용기는 (주)피씨디렉트로부터 제품을 제공받아 작성하였습니다"
