GIGABYTE B550 AORUS PRO-P 메인보드

by 뚜비뚜비뚜뚜바 2021. 5. 17.
728x90
반응형

이번에 리뷰할 제품은 기가바이트의 최신 메인보드 GIGABYTE B550 AORUS PRO-P 메인보드입니다.



GIGABYTE B550M AORUS PRO-P는 최신 라이젠 3 프로세서를 지원하는 M-ATX 폼 팩트 메인보드로 PCIe 4.0과 DDR4 XMP 최대 4733(O.C) MHz 지원, 10+2 페이즈의 디지털 전원 사용으로 퍼포먼스와 안전성을 겸비한 제품인데요.



리뷰를 통해 자세히 알아보겠습니다.



리뷰~ Start!!





   패키지

GIGABYTE B550M AORUS PRO-P 메인보드 패키지를 살펴보면 피씨디렉트에서 보증하는 3년 무상 보증 스티커와 B550M AORUS PRO-P 모델명과 라이젠 3세대 프로세서 지원, B550 칩셋 사용, PCIe 4.0, NVMe SSD, 오버클럭킹을 지원하는 문구를 확인할 수 있습니다.

패키지 뒷면에는 제품의 스펙 정보와 특징 요약을 확인할 수 있는데

I/O 포트 모습과 간단 스펙 정보 그리고 10+2 페이즈 디지털 전원부와 MOSFET를 커버하는 히트싱크에 대한 정보

PCIe 4.0 지원 m.2 및 VGA슬롯, 리얼텍 2.5 GbE 랜, 리얼텍 ALC1200 오디오 칩셋 사용, 온도와 쿨링팬 모니터링과 제어를 지원하는 Smart Fan 5, CPU나 메모리 없이도 바이오스 업데이트가 가능한 Q-Flash 지원, USB 3.2 Gen2 Type-C 지원 등

제품의 특징을 잘 표현하고 있습니다.

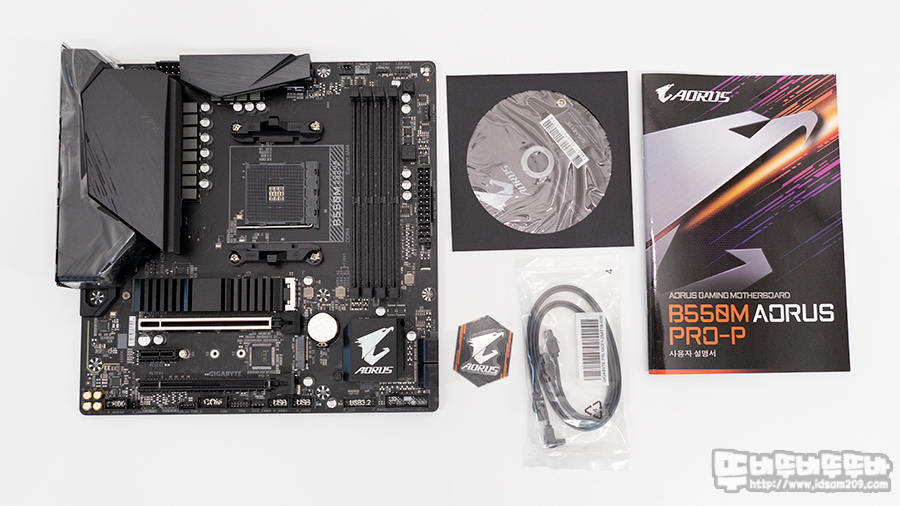

제품 구성으로는 한글로 인쇄된 사용 설명서, 드라이브 CD, Aorus 스티커, 메인보드, SATA 케이블 2개로 구성되었으며  I/O 쉴드는 메인보드에 일체형으로 구성되어 있으니 참고하시기 바랍니다.

대부분 브랜드가 영문 설명서를 제공하는데 비해 GIGABYTE B550M AORUS PRO-P 메인보드는 한글 설명서를 제공하여 시스템 조립을 하는데 많은 도움을 주고 있습니다.





    제품 살펴보기

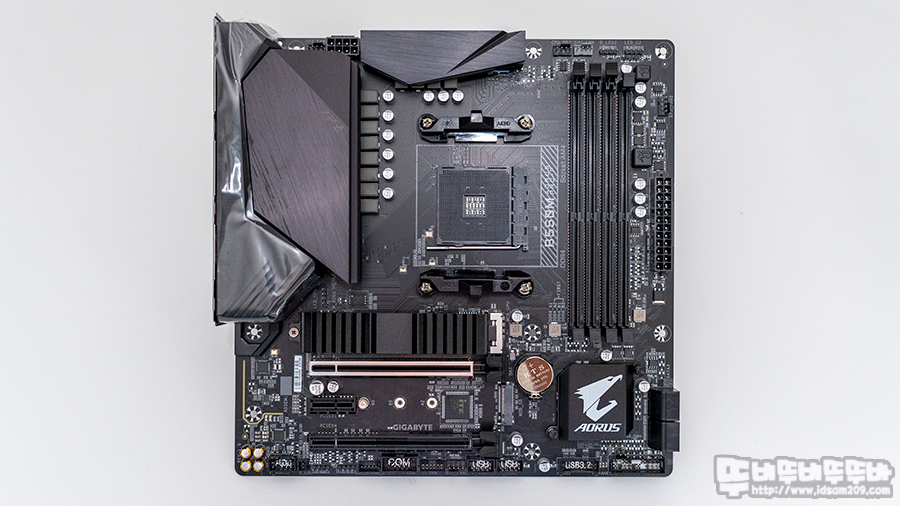

GIGABYTE B550M AORUS PRO-P 메인보드는 전원부 MOSFET 부분을 커버하는 두툼한 히트싱크가 눈에 띄는데 PCIe 4.0을 지원하는 M.2_1 슬롯의 블랙 컬러의 히트싱크와 PCIe 4.0 x16 슬롯 부분에 금속 쉴드 처리되어있는 게 포인트입니다.

M-ATX 폼 팩트 보드인 GIGABYTE AORUS PRO-P  AM4 규격의 최신의 라이젠 3세대 CPU 최적화된 기능을 지원하는 게 특징이며 3세대 CPU 사용 시 PCIe 4.0 지원이 가능하며 하위 프로세서 사용 시 PCIe 3.0으로 사용하게 됩니다.

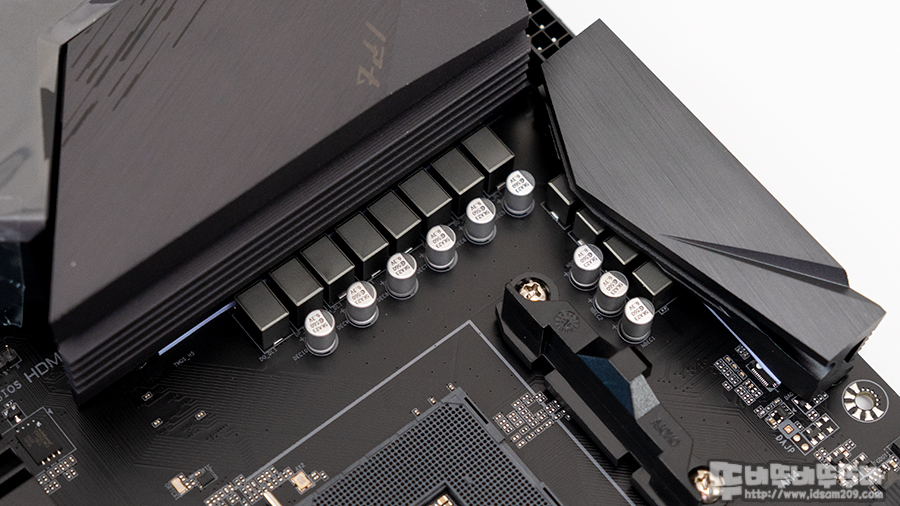

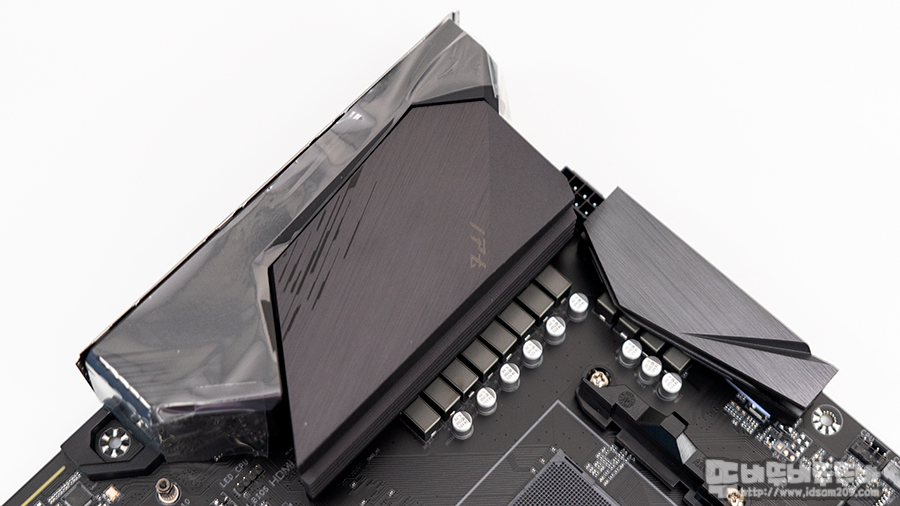

전원부 대형 히트싱크는 페이즈 구성은 초크 코일과 Low Ros MOSFETs을 커버하며 50A DrMOS를 사용한 10+2 위상 디지털 트윈 전원 설계로 최대 600A 전류를 안정적으로 공급합니다.

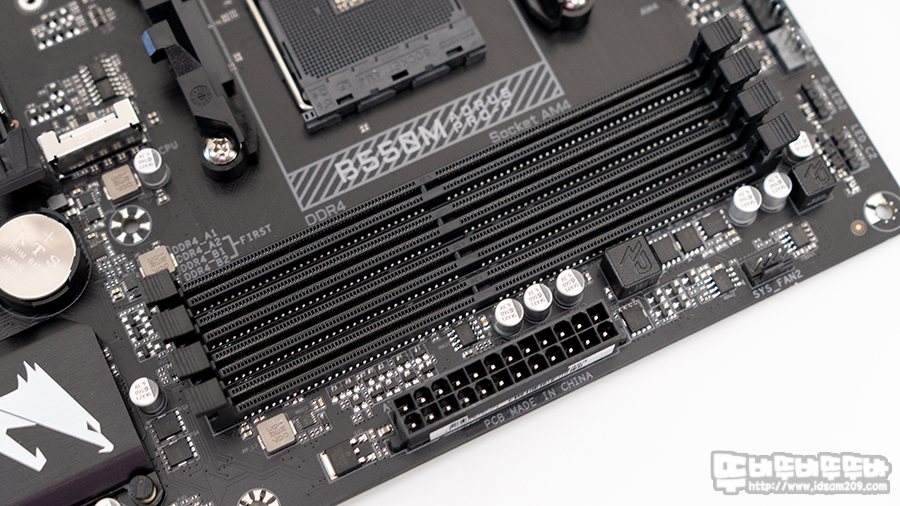

데이지 체인 방식의 듀얼 채널 메모리 뱅크는 슬롯 하나당 32GB 용량을 지원하며 풀 뱅크 사용 시 최대 128GB까지 사용이 가능한데요.

메모리 클럭은 3세대 프로세서 사용 시 3200 MHz 클럭 지원과 최대 4000(O.C) MHz를 지원하며 그래픽카드가 내장된 APU 사용 시 최대 4733(O.C) MHz 메모리 오버클럭 사용이 가능하니 CPU 지원 스펙을 잘 확인하시기 바랍니다.

PCIe 4.0 x4을 지원하는 M.2_1 슬롯과 PCI-E 4.0 x16을 지원하는 VGA 슬롯에는 금속 느낌이 더해져 눈에 띄며 검정색 일반 슬롯은 PCIe 3.0 x4을 M.2_2 슬롯과 PCIe 3.0 x4을 지원하는 VGA 슬롯으로 구분되고 있습니다.

M.2_1 슬롯의 경우 Elite 모델과 다르게 검정색 히트싱크를 기본으로 제공하고 있는 게 특징입니다.

더불어 VGA 슬롯은 금속 재질의 울트라 듀러블 PCIe 아머와 더블록킹 브라켓이 적용되어 무게감 있는 고급 VGA 카드 사용 시 슬롯이 뽑히는 것을 방지해주고 있습니다.

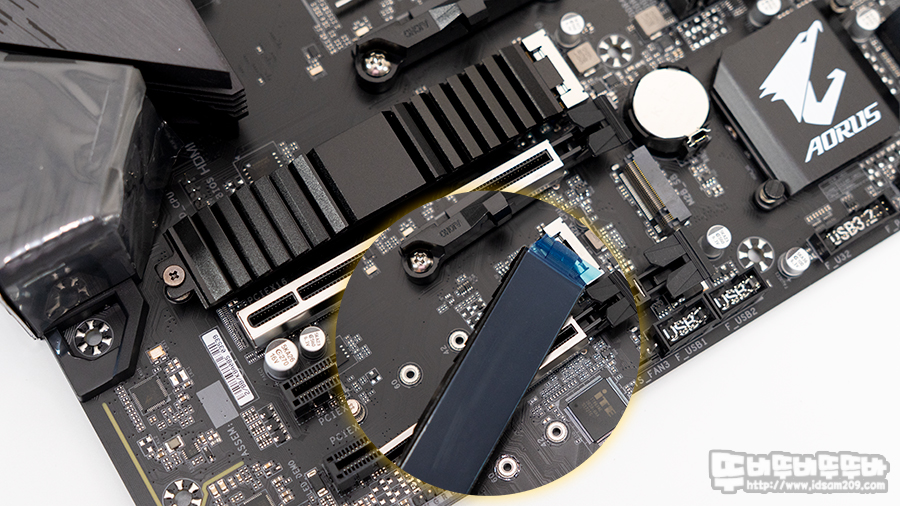

M.2_1 슬롯과 M.2_2 슬롯 모습.

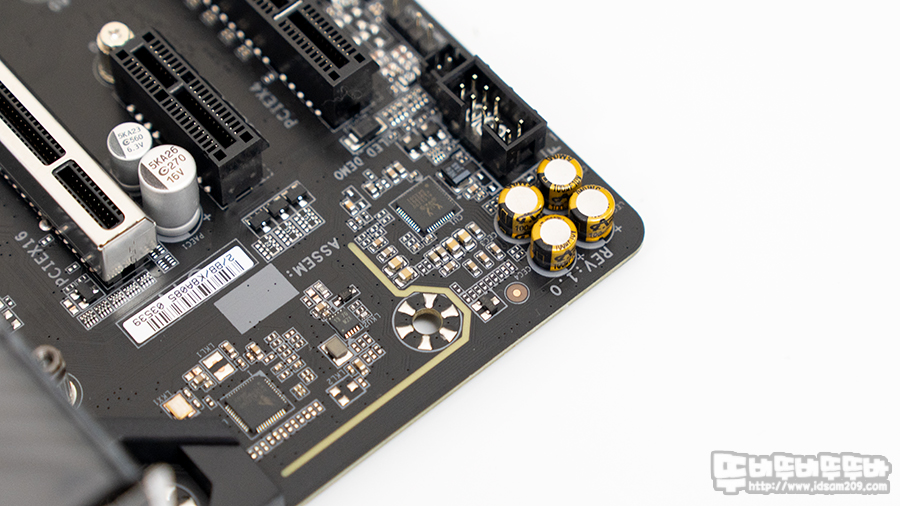

리얼텍 ALC1200 칩셋이 사용된 사운드는 좋은 사운드를 들려주기 위해 하이엔드 오디오에 사용된 고급 캐피시터와 오디오 노이즈 가드 설계 및 사운드 레이아웃의 독립 설계를 적용하였습니다.

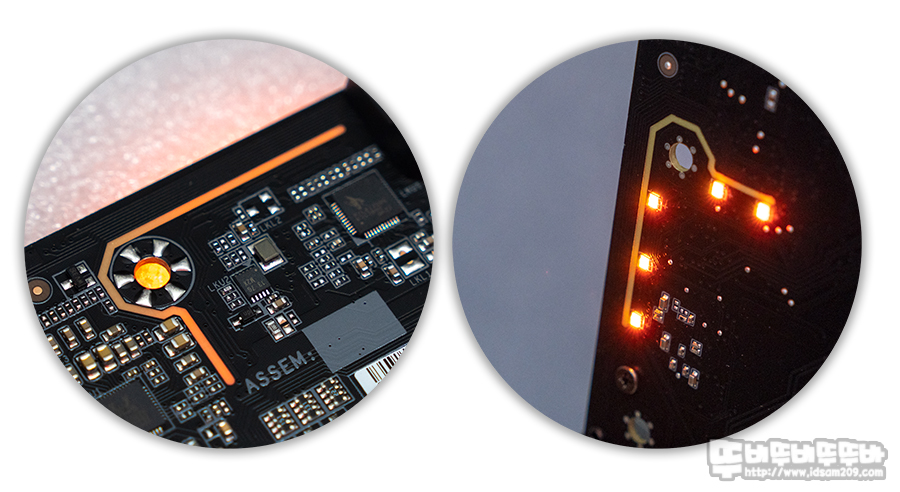

오디오 노이즈 가드 부분에는 메인보드에 전원공급 시 LED 라이팅으로 PCB 상단에 LED가 투영됩니다.

하지만, 이 부분은 그래픽 카드를 장착하면 대부분 가려지기에 크게 의미를 두지 마시길....

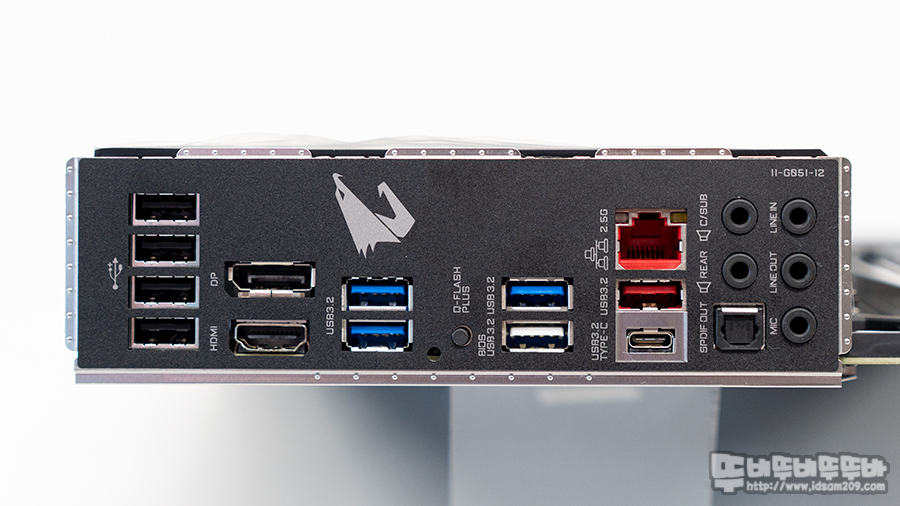

I/O 포트의 쉴드는 일체형으로 디자인되어 있어 시스템 조립 시 편리함을 제공하고 있는데요.

왼쪽에서 순서대로 살펴보면

검정색 컬러의 USB 2.0 포트 4개 APU 프로세서 사용 시 활용 가능한 DVI 포트와 HDMI 포트, 파란색 컬러의 USB 3.2 Gen1 포트 4개, (그중 Q-Flah 관련 포트는 흰색으로 구분함), Q-Flash 버튼,  2.5 GbE 랜 포트와 USB 3.2 Gen2 레드 컬러 USB-A단자, Type-C 단잔 그리고 8 채널 오디오 단자, 광출력 단자로 구성되어 있습니다.

활용도가 좋은 5Gb/s 속도를 지원하는 USB 3.2 Gen1 단자와 10Gb/s속도를 지원하는 USB 3.2 Gen2를 모두 지원하고 있네요.

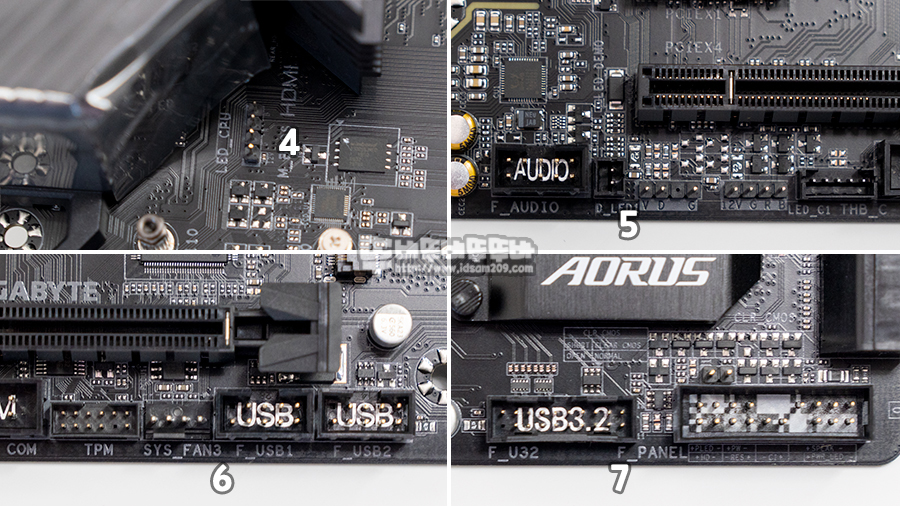

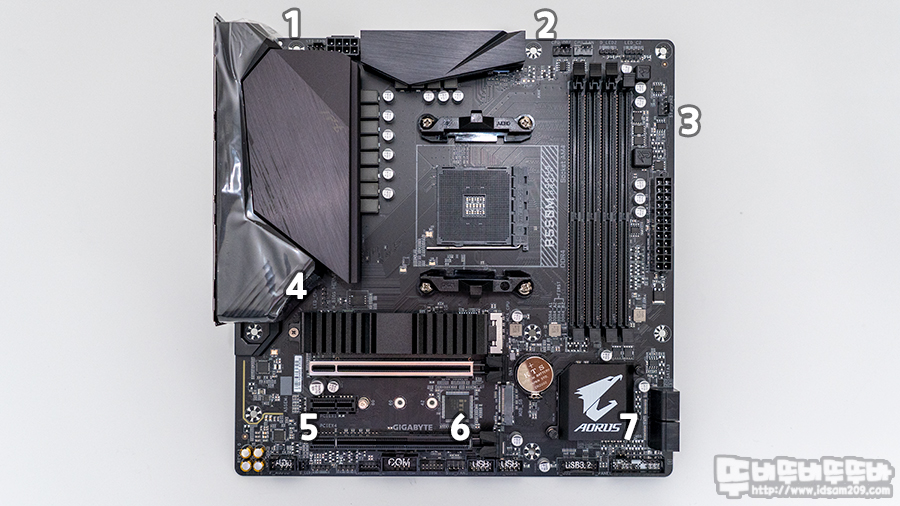

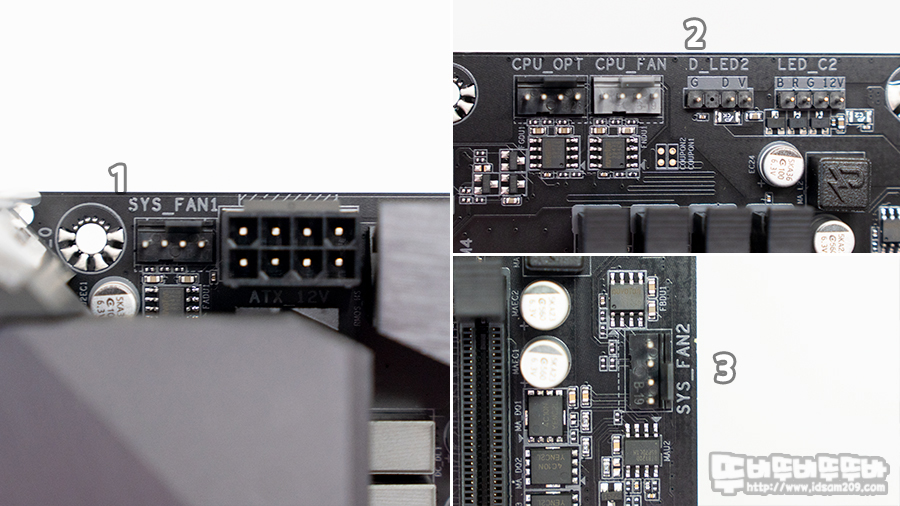

조립에 필요한 필수 커넥터 구성을 살펴보면...

1) SYS_FAN 1, 8핀 CPU 보조 전원, 2) CPU_OPT, CPU_FAN, +5V ARGB 헤더, +12V RGB 헤더 3) SYS_FAN 2

4) +12V RGB 헤더, 5) 전면 오디오 포트, +5V ARGB 헤더, +12V RGB 헤더, 썬더볼트 헤더  6) SYS_FAN 3, 전면 USB 2.0 포트 7) 전면 USB 3.2 Gen 1 포트, 전면 I/O로 구성되어 있습니다.

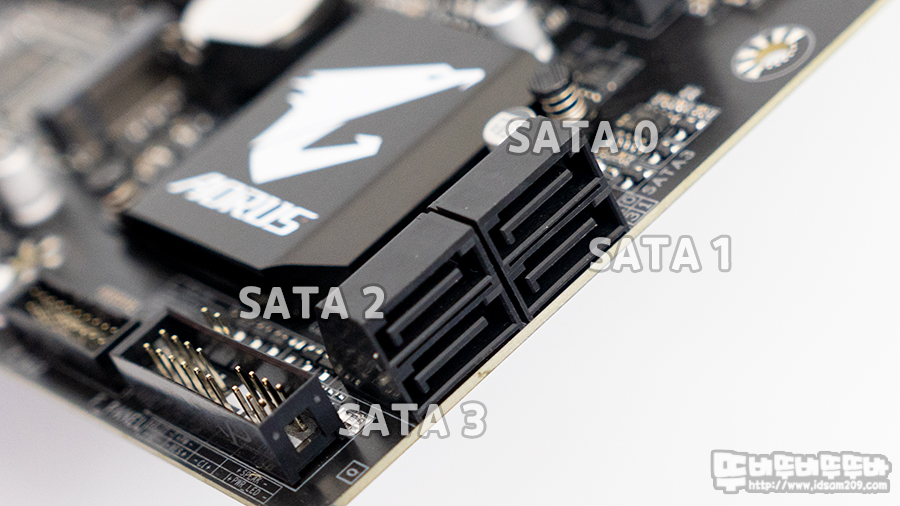

6GB/s 속도를 지원하는 4개의 SATA 포트 커넥터 모습.



    테스트 시스템 구성

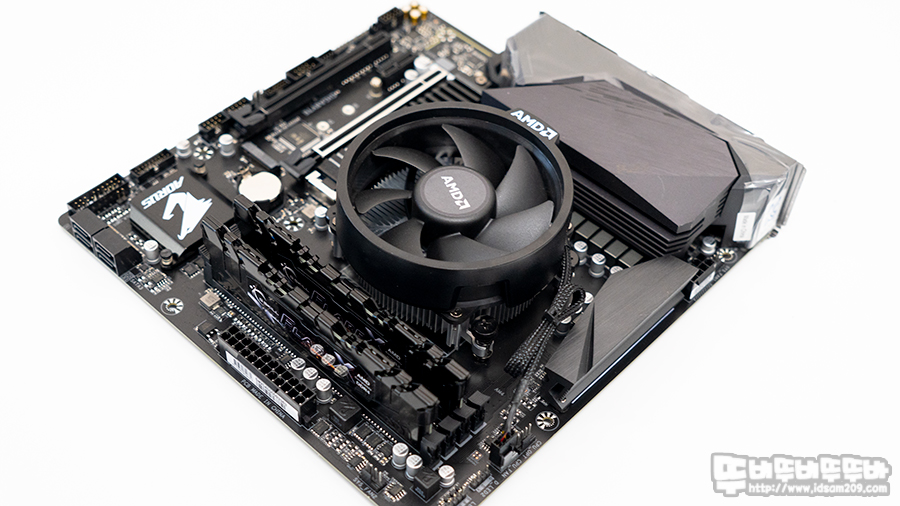

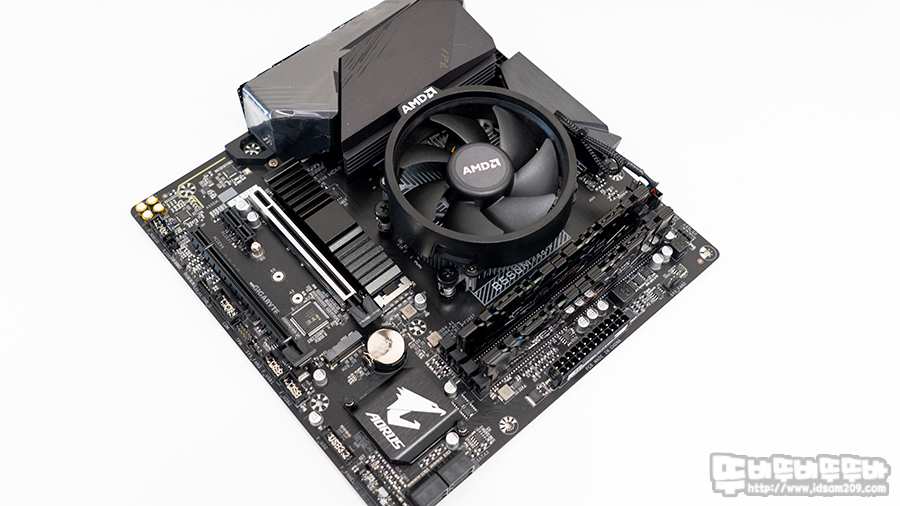

GIGABYTE B550M AORUS PRO-P 메인보드로 구성한 테스트 시스템은 다음과 같습니다.

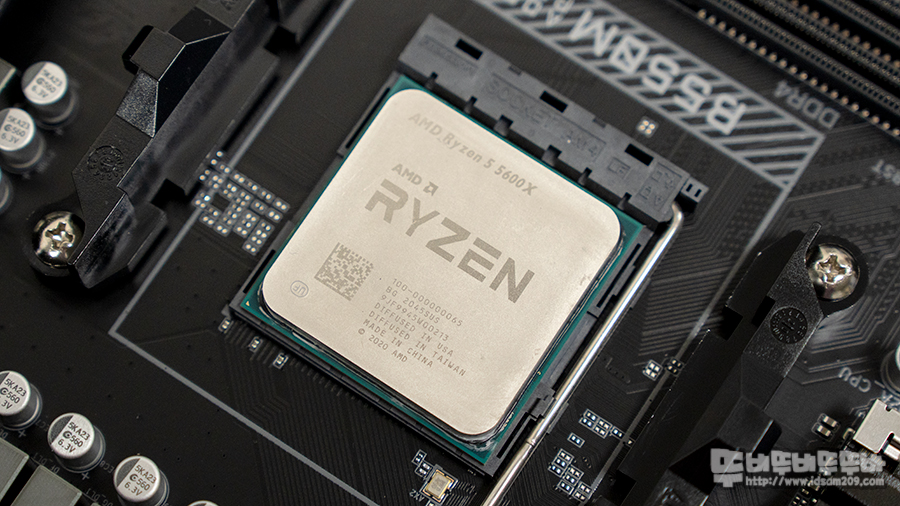

▷ CPU : AMD 라이젠 5-4세대 5600X (버미어)
▷ M/B : GIGABYTE B550M Aorus Elite 메인보드
▷ RAM : G.SKILL FLARE X DDR4-3200 CL14 8GB x 2개
▷ VGA : HIS 라데온 RX 470 ICEQX2 Turbo D5 4GB
▷ SSD : 시게이트 바라쿠다 120 500GB SSD
▷ POWER : topower Guardian TOP-900DG 80 PLUS STANDARD WHITE

시스템 테스트에서는 메모리 XMP 적용과 PBO 설정으로 간단하게 성능 확인을 해보도록 하겠습니다.

Settings - AMD CBS - Global C-state Control - Enabled
Settings - AMD Overclocking - Accept - Precision Boost Overdrive - Enable





    바이오스

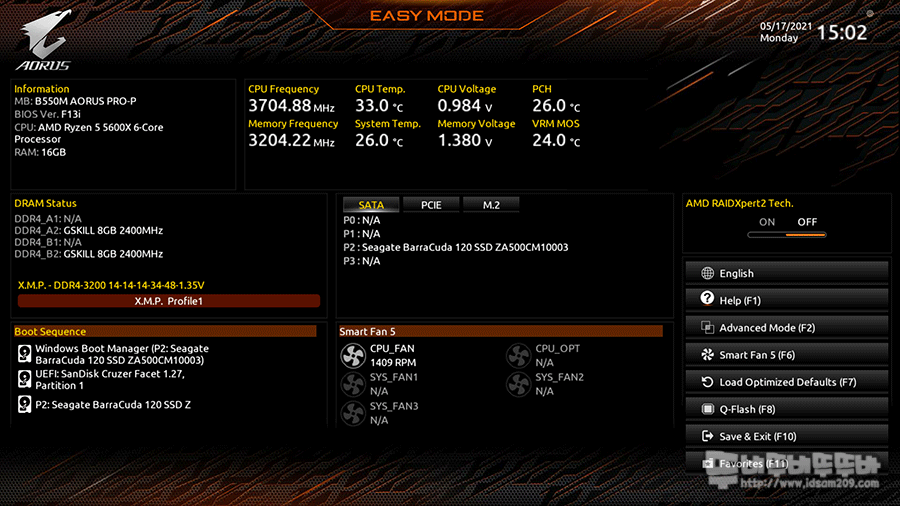

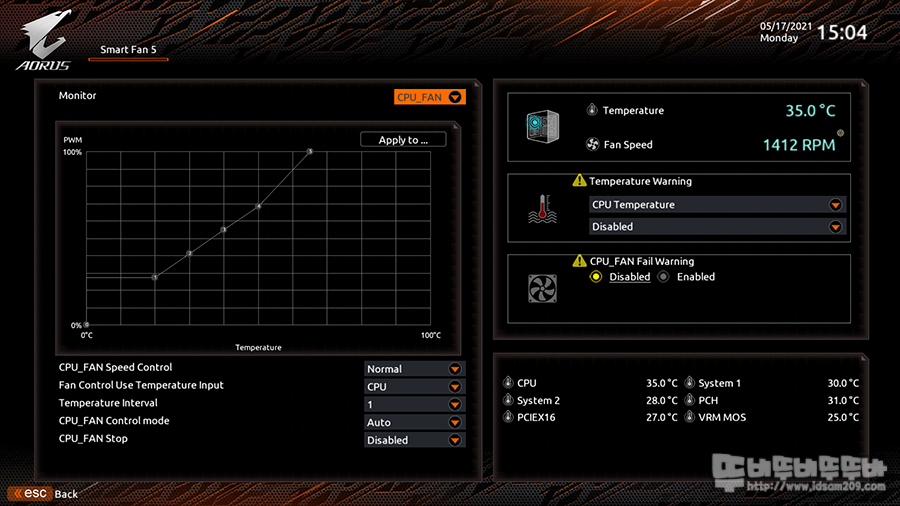

바이오스 화면에서는 시스템 상황에 대한 다양한 정보 및 설정이 가능하며 C-MOS 내의 Smart Fan5 메뉴를 통해 쿨링팬 컨트롤을 지원합니다.

Smart Fan5의 경우 C-MOS의 메뉴로 구성이 되어있지만 윈도우 전용 APP인 SIV 소프트웨어 설치를 통해 윈도우 환경에서 제어가 가능합니다.

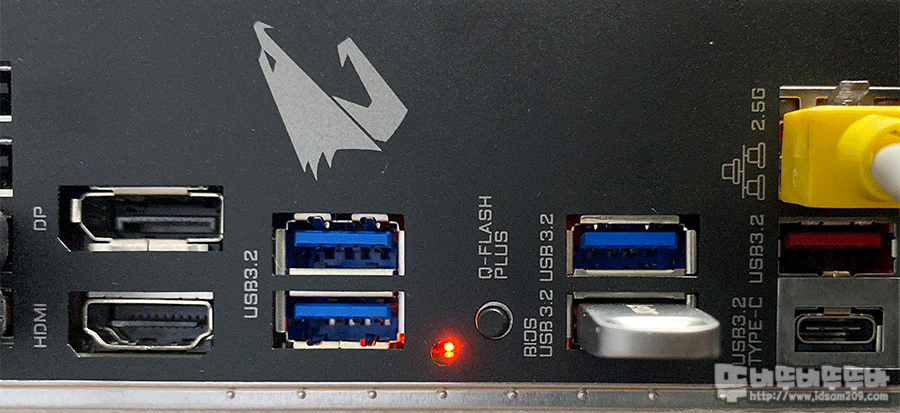

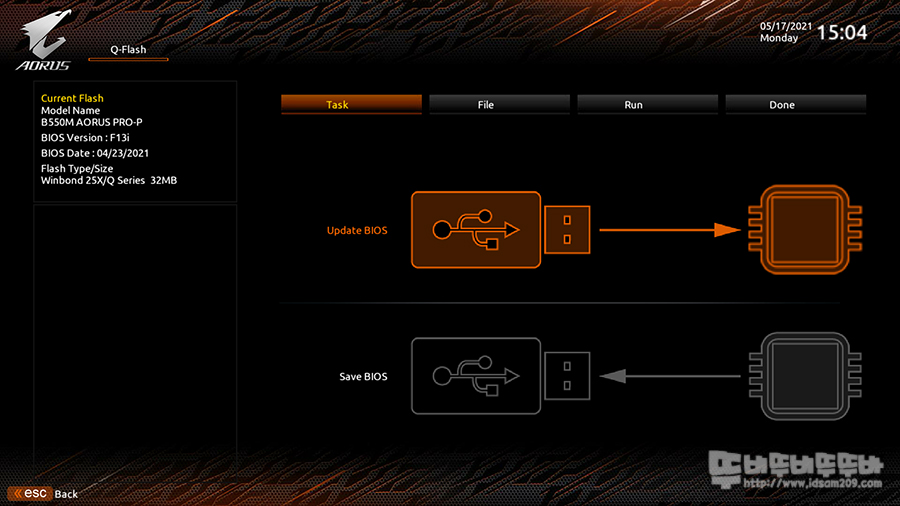

GIGABYTE B550M AORUS PRO-P 메인보드의 경우 C-MOS를 통한 Q-Flash 메뉴를 통한 바이오스 업데이트와 후면 I/O 포트에 Q-Flash 버튼을 이용한 바이오스 업데이트가 가능한데요.

GIGABYTE B550M AORUS PRO-P 메인보드는 Q-Flash 작동을 알려주는 LED 인디케이터를 제공하기에 간편하게 Q-FLASH PLUS 기능으로 바이오스 업데이트가 가능했습니다.

바이오스 펌웨어 방법은 F13i 바이오스 파일(B550 MAPP.13i)을 다운 → 파일명을 GIGABYTE.BIN으로 변경 → FAT32로 포맷된 USB 메모리 저장 → 바이오스 화면의 Q-Flash PLUS 버튼을 눌러 LED 인디케이트가 점멸하다가 LED Off 되어 바이오스 업데이트가 완료되며 CPU, 메모리, VGA카드가 꼽혀있는 상태일 경우 컴퓨터가 부팅을 하게 되니 참고하시기 바랍니다.





    벤치 테스트

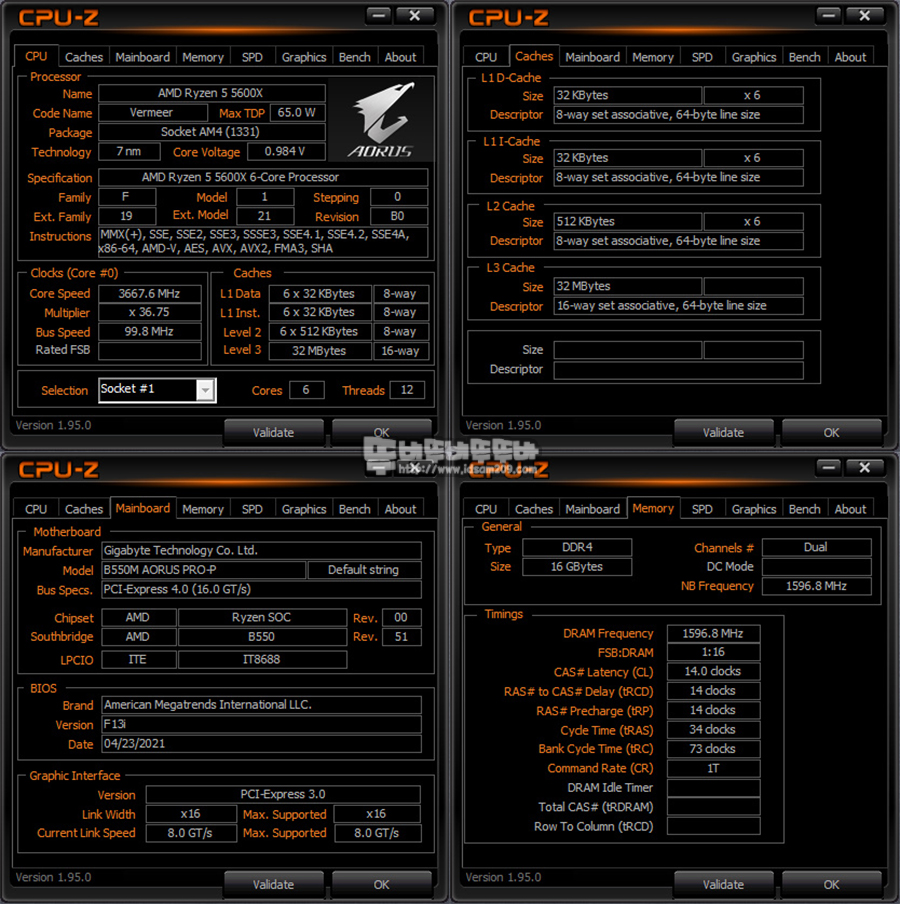

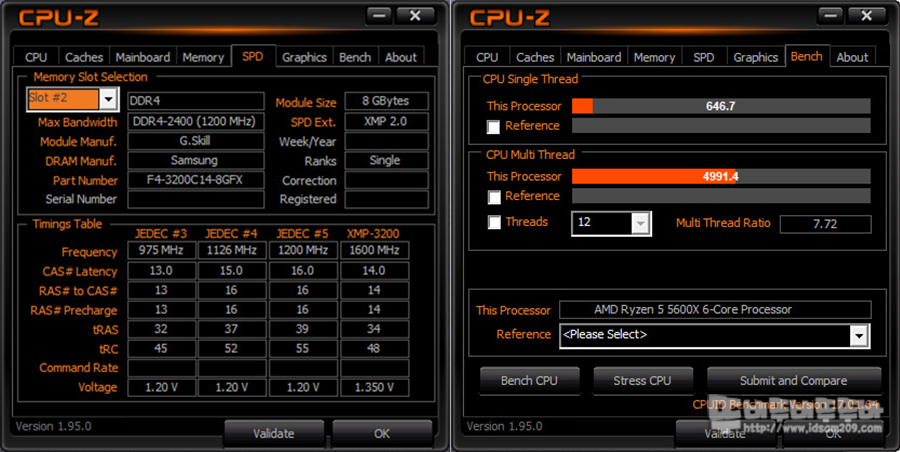

▶ CPU-Z 시스템 정보

CPU-Z를 통해 확인한 시스템 정보입니다.

CPU-Z 벤치에서는 싱글 쓰레드는 648.4점, 멀티 쓰레드는 5059.1점을  확인할 수 있습니다.

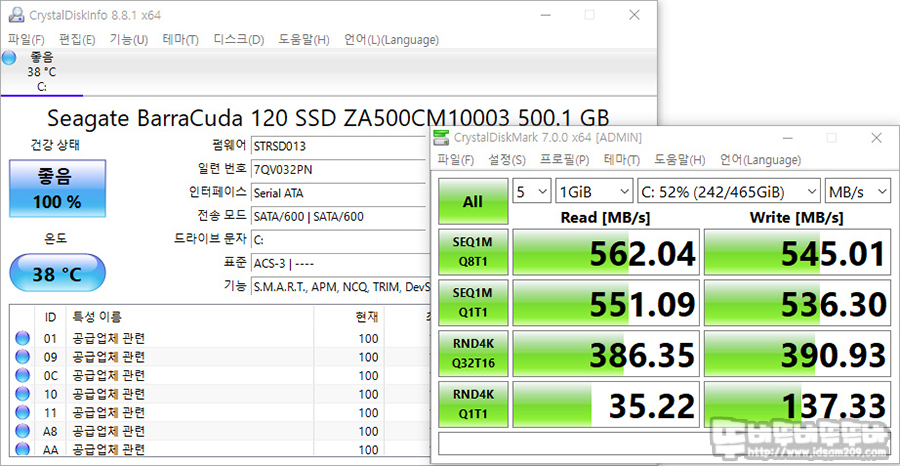

▶ CrystalDisk 벤치

시게이트 바라쿠다 120 500GB SSD로 테스트 시 제품의 스펙인 순차 읽기 560MB/s, 순차 쓰기 540MB/s에 준하는 속도를 확인할 수 있었습니다.

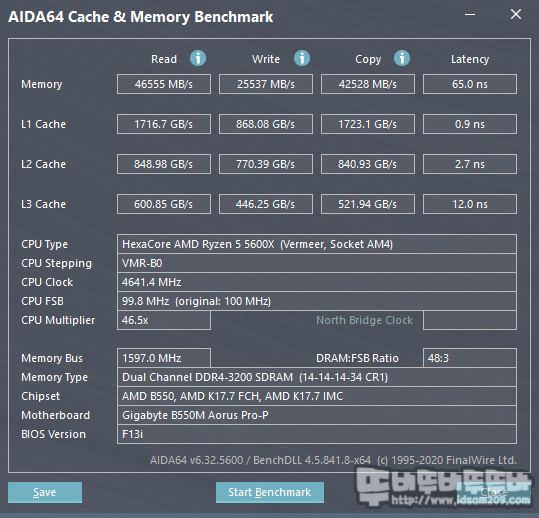

▶ AIDA64 - Cache & Memory Benchmark

AIDA64 - Cache & Memory Benchmark 테스트에서는 CL14 3200 MHz 클럭이 적용된 G.SKILL FLARE X 메모리 성능이 읽기 46,555 MB/s, 쓰기 25,537 MB/s, 복사 42,528 MB/s, 레이턴시 65.0 ns 성능을 보여주고 있습니다.

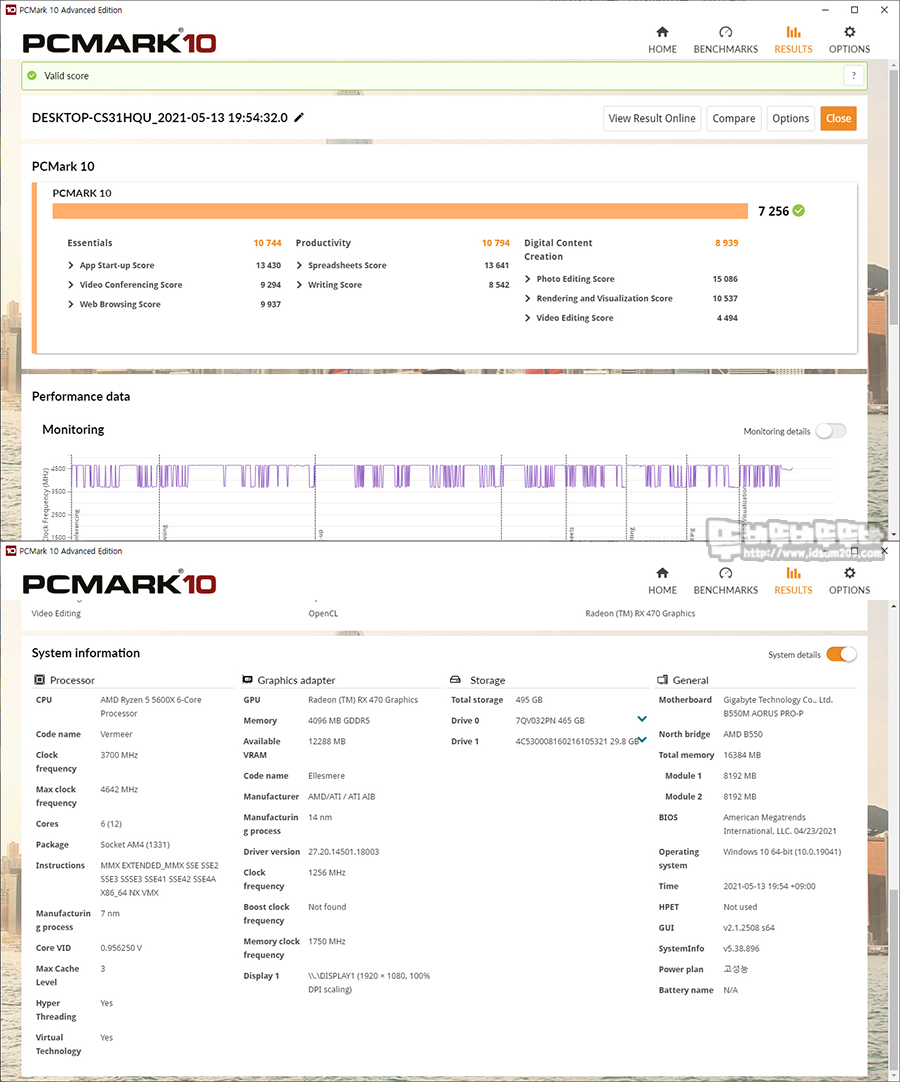

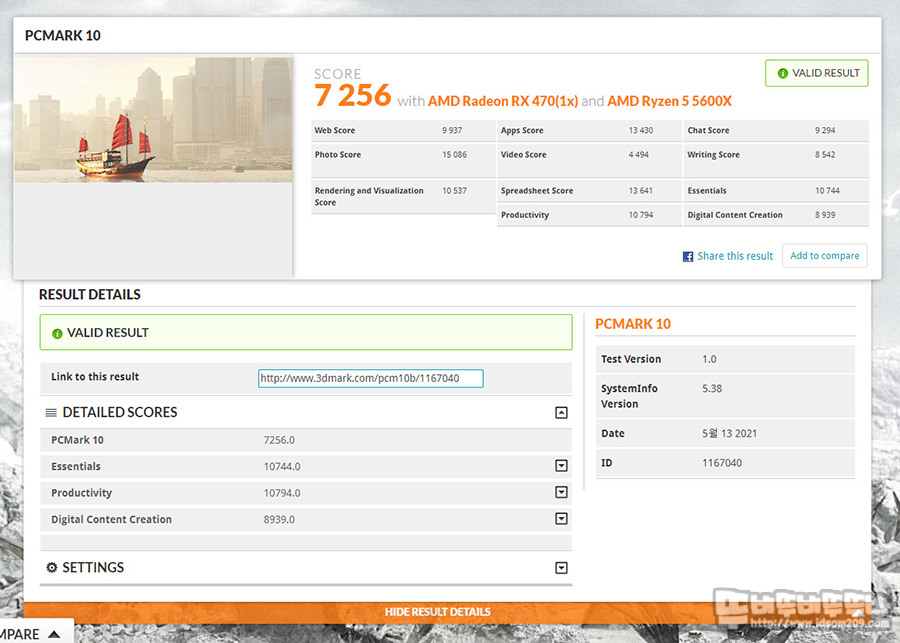

▶ PC Mark 10 벤치

PC MARK 10 토털 스코어 7256점, Essentials 10,744점, Productivity 10,794점, Digital content Creation 8,939점의 성능을 보여주었습니다.

그래픽카드가 라데온 RX470이라...

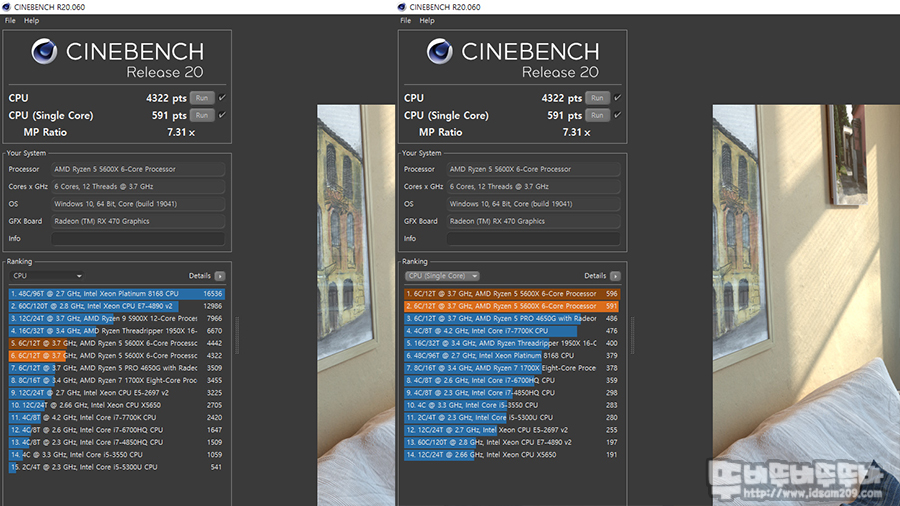

▶ 시네벤치 2.0

시네벤치에서는 싱글 코어 591 pts, 멀티 코어 4322 pts 성능을 보여주었습니다.





   APP Center

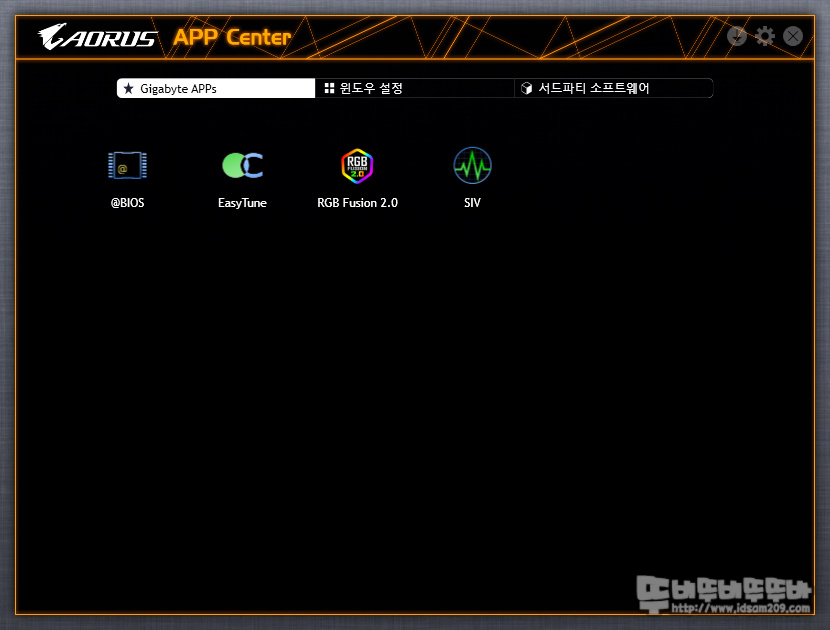

GIGABYTE에서는 APP Center를 통해 RGB Funsion 2.0, SIV, Easy Tune 튜닝 앱 사용과 시스템 관련 소프트웨어 업데이트 지원을 받을 수 있는데요.

자주 사용하는 프로그램에 대하여 살펴보도록 하겠습니다.

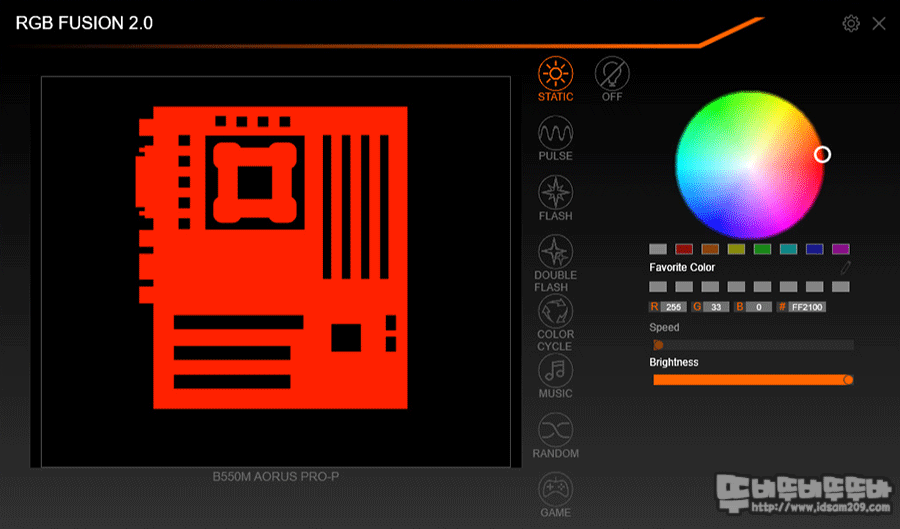

 RGB Funsion 2.0

RGB Funsion 2.0을 실행하면 메인보드의 +12V RGB, +5V ARGB 설정을 통해 다양한 RGB LED 효과 제어가 가능한데요.

메인보드 상/하단에 +12V, +5V 헤더, 중앙에 +12V 헤더를 지원하고 있어 LED 튜닝 케이스 조립 시 활용도가 좋은 편입니다.

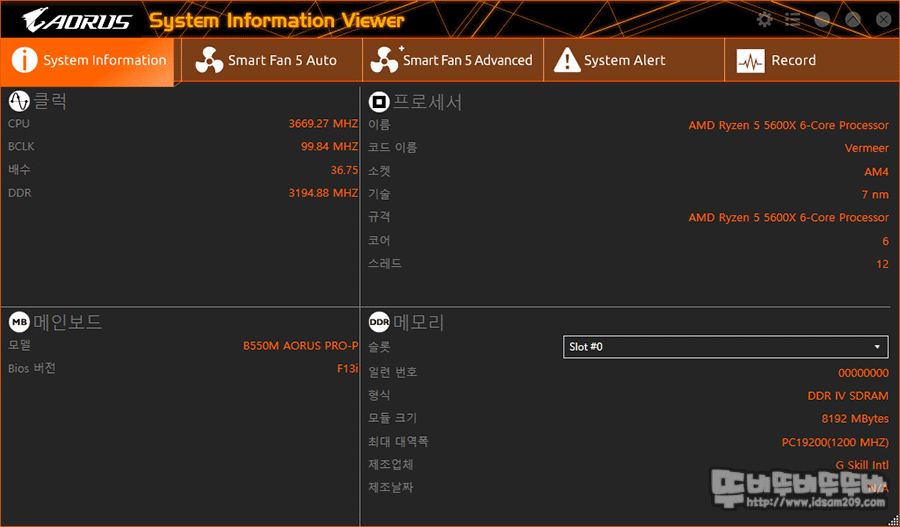

 SIV (System Information Viewer)

SIV 메뉴에서는 시스템 정보와 Smart FAN 5를 이용한 팬 컨트롤이 가능하여 시스템 상황에 맞게 쿨링 성능을 손쉽게 조절할 수 있습니다.

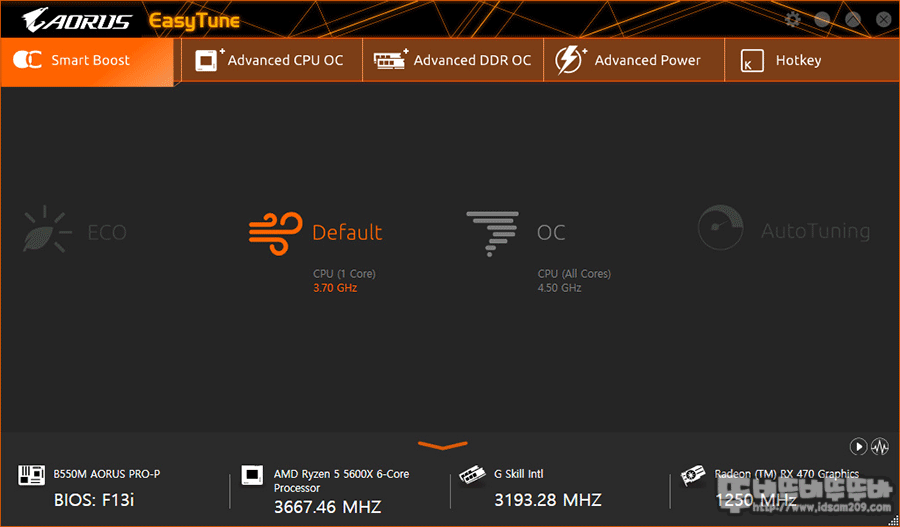

 Easy Tune

Easy Tune 메뉴에서는 CPU 오버와 메모리 오버 및 전압 세팅을 손쉽게 할 수 있는 메뉴로 사용자 역량에 따라 편리하게 시스템 오버를 할 수 있도록 메뉴 구성이 되어있습니다.





    마무리



지금까지 GIGABYTE B550M AORUS PRO-P 메인보드에 대하여 알아보았습니다.



라이젠 3세대 프로세서에 최적화된 B550 메인보드로 10+2 페이즈와 디지털  VRM 전원부와 대형 히트싱크 구성, +5V, +12V RGB 헤더 지원, PCIe 4.0/3.0을 지원하는 듀얼 M.2 SSD 소켓 및 PCIe x 16 슬롯, 리얼텍 AC1200 사운드, 2.5 GbE 랜 포트 등  GIGABYTE Aorus 라인업 중에서 고급스럽게 구성된 메인보드로 라이젠 프로세서를 이용한 시스템 구축 시 CPU 오버, LED 튜닝 시스템 구축 생각하시는 분들께 추천드리며 리뷰를 마칩니다.



계속해서 신박한 제품 리뷰를 이어가겠습니다.



" 이 사용기는 GIGABYTE 코리아로부터 제품을 제공받아 외부 간섭없이 작성한 사용기입니다."
