Glorious GMMK Pro - QMK Configurator 이용한 키맵 변경

by 뚜비뚜비뚜뚜바 뚜비뚜비뚜뚜바 2021. 9. 4.
728x90
반응형

이번 시간에는 글로리어스 GMMK PRO가 지원하는 QMK Configurator를 이용한 키맵 변경에 하는 과정을 포스팅하려고 합니다.

조금 복잡할 수 있지만 잘 따라오시기 바랍니다.





QMK Configurator - 레이어 선택



QMK Configurator (https://config.qmk.fm/#/gmmk/pro/ansi/LAYOUT)

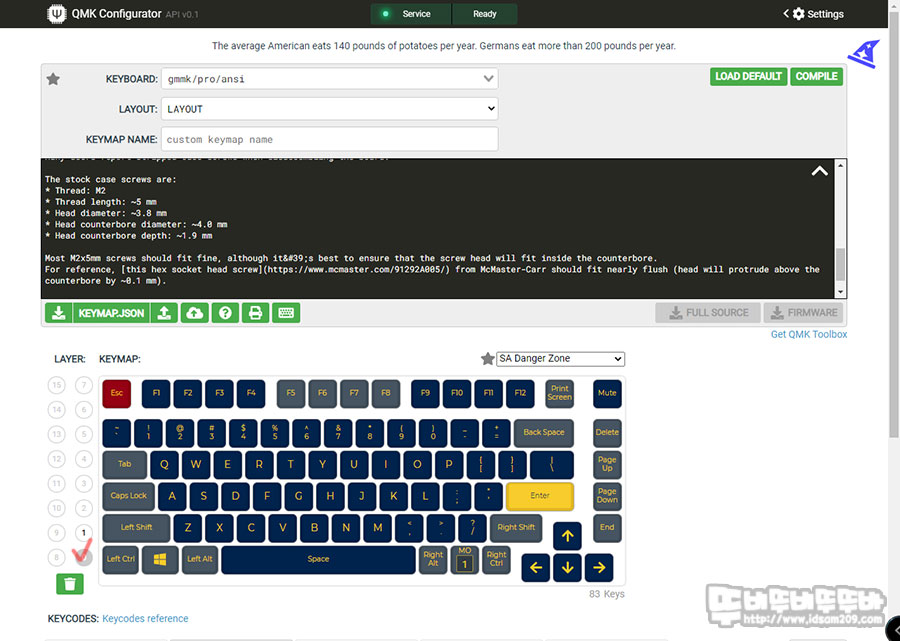

QMK Configurator 가장 왼쪽의 0~15번의 숫자는 레이어에 대한 표시를 나타냅니다.

0번은 기본 레이어, 1번은 FN 키 조합으로 사용하는 레이어로 구성되어있으며 2~15번은 빈 레이어로 구성되어있어 사용자가 필요에 따라 활용할 수 있습니다

레이어를 변경하는 Fn 키 설정을 중복이 안 되니 별도로 키 설정을 해줘야 하는 부분은 참고하시고요.

이 포스팅 작업을 하게 된 이유도 Fn+오른쪽 Ctrl 키를 이용하여 메뉴 키로 활용을 하고 싶은 커뮤니티 회원님의 질문 내용을 보고 준비하게 되었습니다.

자!! 그럼

기본 레이어에서는 오른쪽 Ctrl 키를 Fn+ 오른쪽 Ctrl 키 조합으로 메뉴 키 그리고 그 외에 키 설정을 하는 방법을 간단하게 살펴보겠습니다.

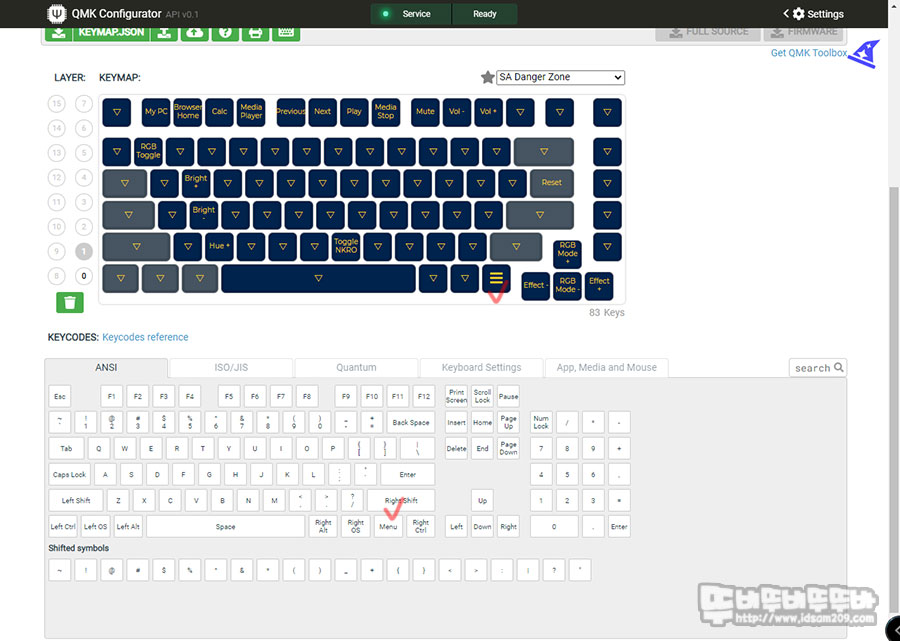

왼쪽의 1번 레이어를 선택 → 오른쪽 Ctrl 키를 마우스 선택 → 아래 ANSI 메뉴에서 Menu 키를 마우스 선택하며 오른쪽 Ctrl 키가 메뉴 키로 지정된 것을 확인할 수 있을 겁니다.

그 외 F12키 옆에 위치한 Print Screen키를 Del키로 변경, 볼륨노브를 RGB Mode 기능으로 변경해주었습니다.

7월 29일 펌웨어 이후부터 QMK 메뉴에서 RGB 백라이팅 기능도 지원된다는....... 앗싸~~

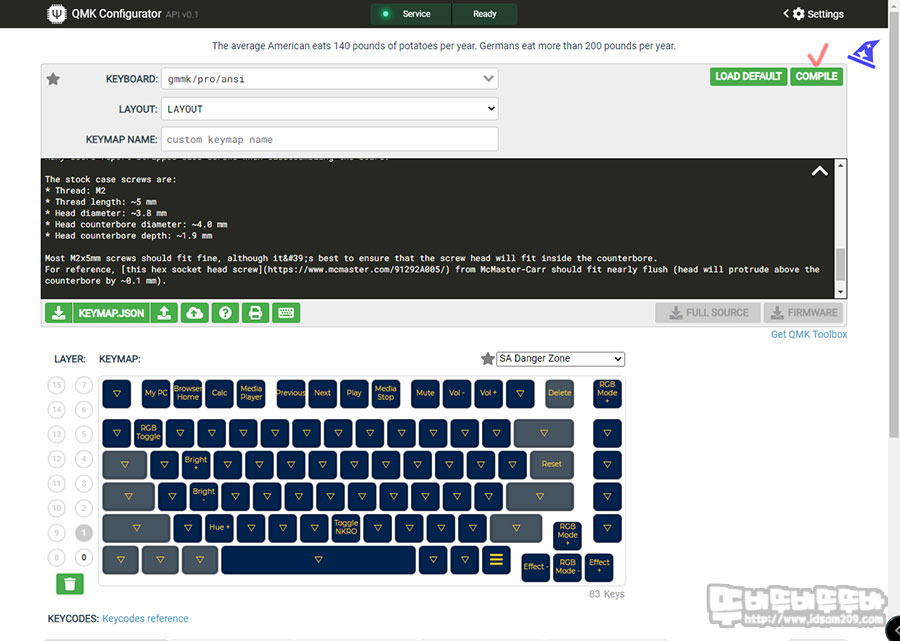

키 설정이 모두 끝나면 화면 우측 상단의 "COMPILE"을 선택합니다.

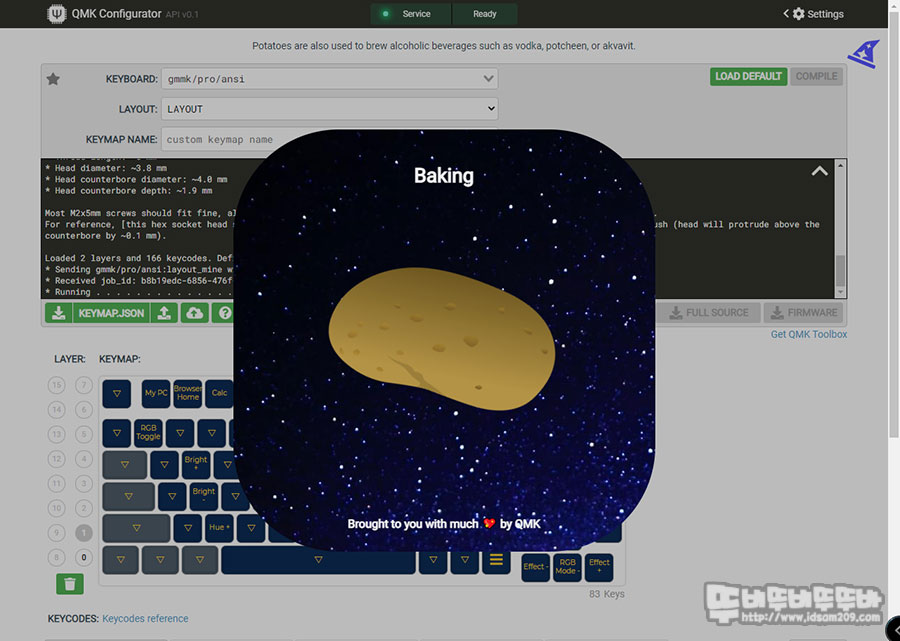

키 매핑 파일을 만드는 과정을 BAKING으로 표현하고 있는데 작업창 하단에 Running . . . . . . . .  진행단계가 모두 완료되면 BAKING 이미지가 없어집니다.

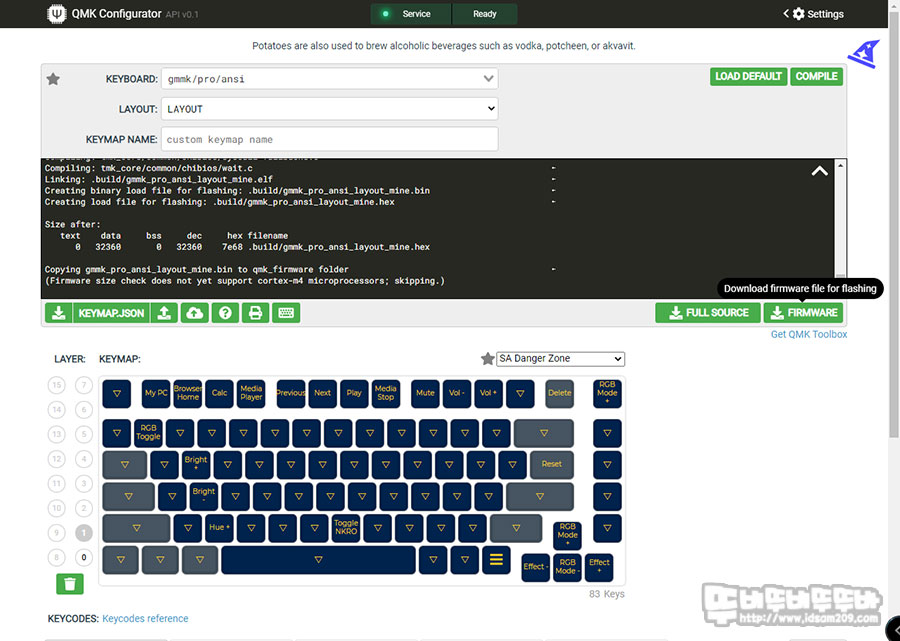

이후에는 작업창 하단에 FIRMWARE를 선택하여 키맵 파일을 다운로드하시기 바랍니다.





▶ QMK Toolbox

QMK Toolbox (https://github.com/qmk/qmk_toolbox/releases)

다운로드 : https://github.com/qmk/qmk_toolbox/releases/download/0.1.1/qmk_toolbox.exe



이번에는 앞서 생성된 키맵 파일을 QMK Toolbox를 이용하여 펌웨어 하는 과정을 알아보겠습니다.

키맵 파일을 펌웨어 하기 위해서는 부트로드를 활성화해야 하는데요.

키보드 USB 연결을 해제 → B+스페이스 바 누른 상태에서 USB 연결 → 연결 후 B+스페이스 바에서 손을 떼시면 됩니다.

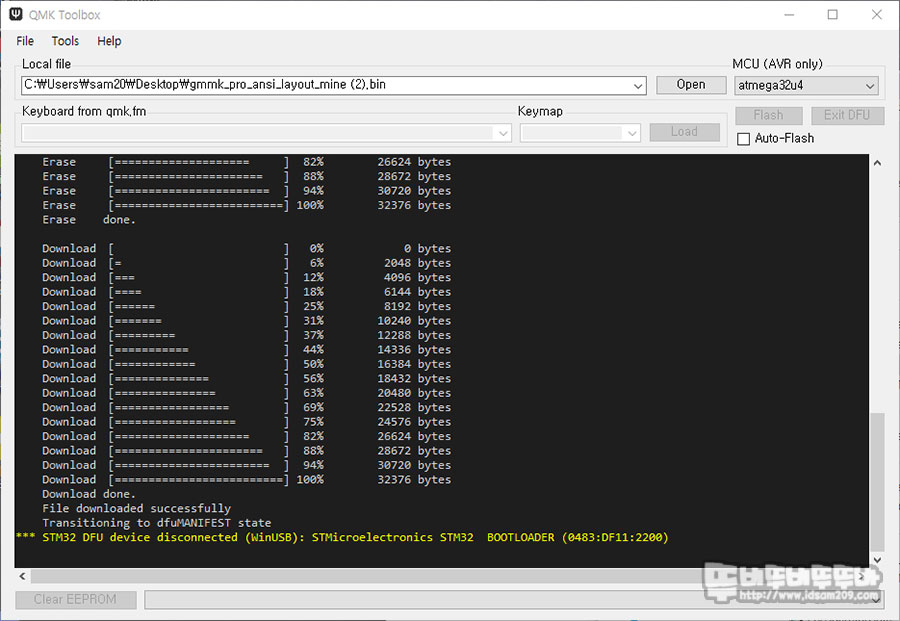

이후 QMK Toolbox의 Open 버튼 클릭 → 다운받은 Bin 파일을 선택 →  Flash 버튼을 눌러 펌웨어를 진행해주세요.



QMK Toolbox는 이전의 포스팅 내용을 참고하시면 도움이 되실 겁니다. 링크 ( https://idsam209.com/2606  )



위와 같은 작업을 거치면 사용자가 원하는 키 맵핑으로 사용이 가능하게 됩니다.



QMK Toolbox를 이용하는 경우 아셔야 하는 몇 가지..



1. Glorious Core 소프트웨어 사용 불가능.

- 계속해서 QMK Configurator를 이용한 키 변경 후 QMK Toolbox를 이용한 펌웨어로 사용하셔야 합니다.



2. 부트로드 키 변경

- 최초에는 B+스페이스 바 조합을 이용하여 부트로드 진입을 하였지만 QMK Toolbox를 이용한 키맵 변경 시 FN + \(역 슬래쉬) 키로 변경됩니다.

또는 기판 뒷면에 부트로드 버튼을 이용하셔도 가능하니 참고하세요.



부트로드를 이용한 키맵 변경은 커스텀 키보드 만들 때 기판 설계자가 제공하는 Tool을 이용하여 키 배열을 바꿀 수 있는 기능을 활용하였는데 Glorious GMMK Pro는 일반적인 D.I.Y 제품과 다르게 QMK을 이용한 키 배열 변경을 지원하는 특징이 있으니 Glorious Core 프로그램의 부족한 부분을 보완할 수 있는 QMK Configurator 과 QMK Toolbox를 사용 방법을 숙지하시면 여러모로 좋으실 거예요.



아.... 제가 리뷰했던 1차 수입분 물건 이후에는 반도체 수급에 따라 QMK 지원하는 칩이 빠진다고 들었는데 만약 부트로드 진입 시 작동하지 않는다면 QMK 사용이 불가능하니 참고하시기 바랍니다.



이상으로 Glorious GMMK Pro - QMK Configurator 이용한 키맵 변경 과정을 소개하는 포스팅을 마칩니다.



그럼 20000.......
