ASUS TUF Gaming X670E-PLUS STCOM 메인보드

by 뚜비뚜비뚜뚜바 2022. 11. 28.
728x90
반응형

이번에 리뷰할 제품은 ASUS TUF Gaming X670E-PLUS STCOM입니다.



라이젠 5000시리즈보다 성능과 전력 소비가 높아진 라이젠 7000 시리즈는 DDR5 메모리 및 PCIe 5.0 SSD 구성 등 성능이 향상된 만큼 그에 따른 보드 구성이 중요한 구매 포인트의 선택지가 많은데 X670E, X670, B650E, B650 칩셋 라인업 중 최상위에 속하는 X670E(Extreme) 모델은 GPU와 M.2 SSD 모두 PCIe 5.0를 지원하는 만큼 퍼포먼스를 위한 지출은 피하지 못할 거 같네요.



시스템 구성이 완벽하지 못해 ASUS TUF Gaming X670E-PLUS STCOM 메인보드 포토 리뷰로 진행하니 양해 바랍니다.



리뷰~ Start!!





    패키지 & 스펙 정보

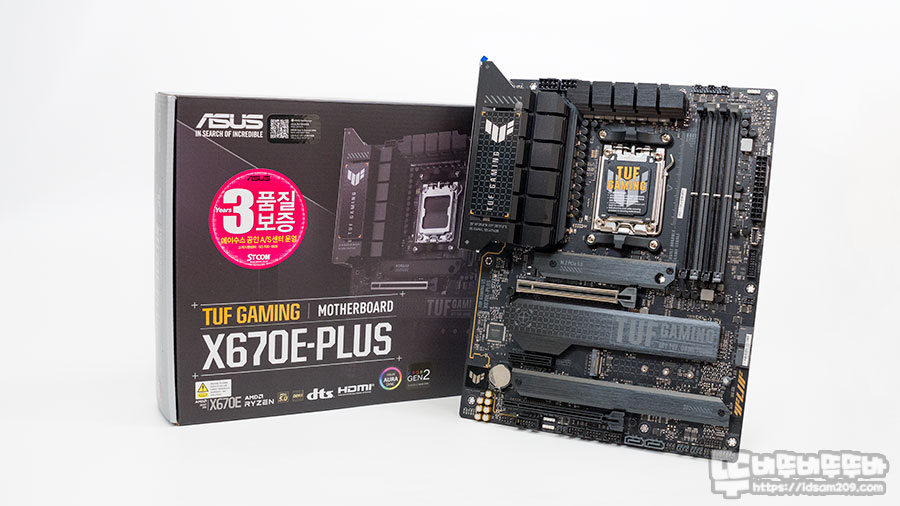

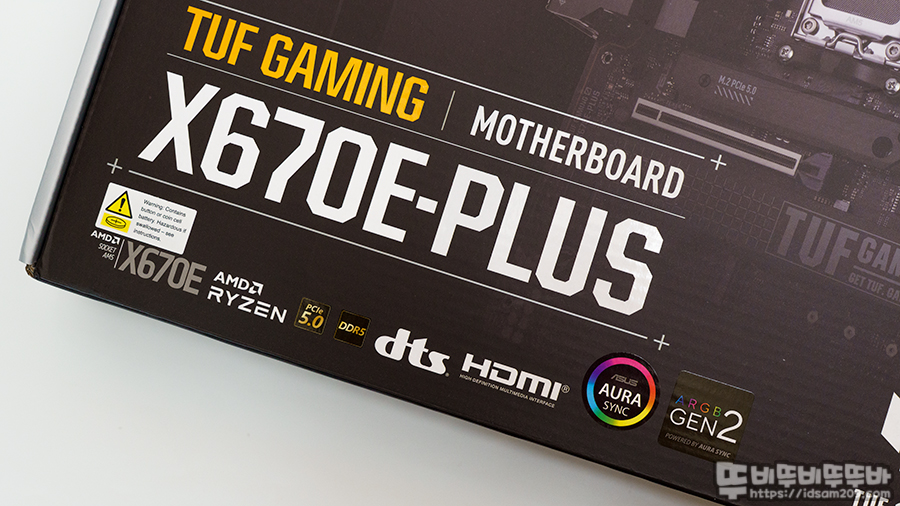

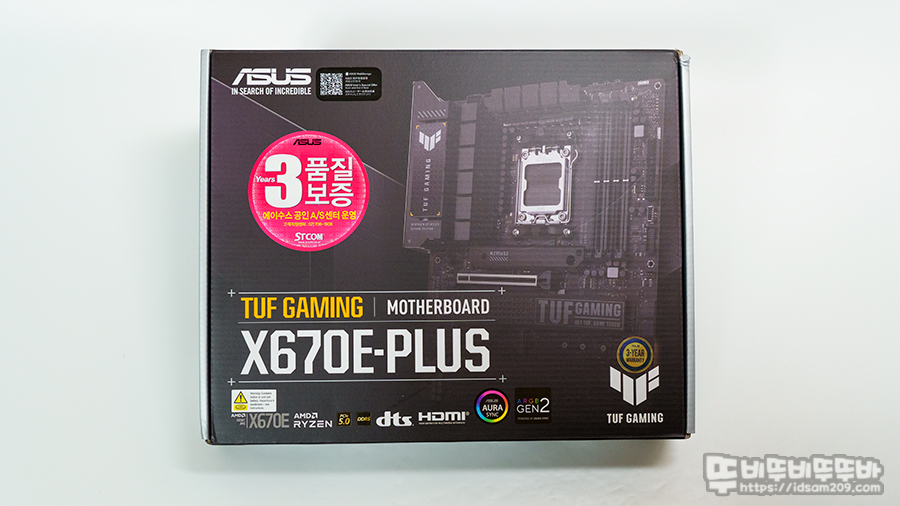

ASUS TUF Gaming X670E-PLUS 특징이 잘 표현된 패키지에서는 STCOM의 3년 서비스 보증 스티커 모습과  AM5 소켓을 지원하는 X670E 칩셋, PCIe 5.0과 DDR5, DTS 사운드 및 ASUS Aura sync, ARGB Gen2 (+5V) 헤더 지원의 내용이 잘 표현되고 있습니다.

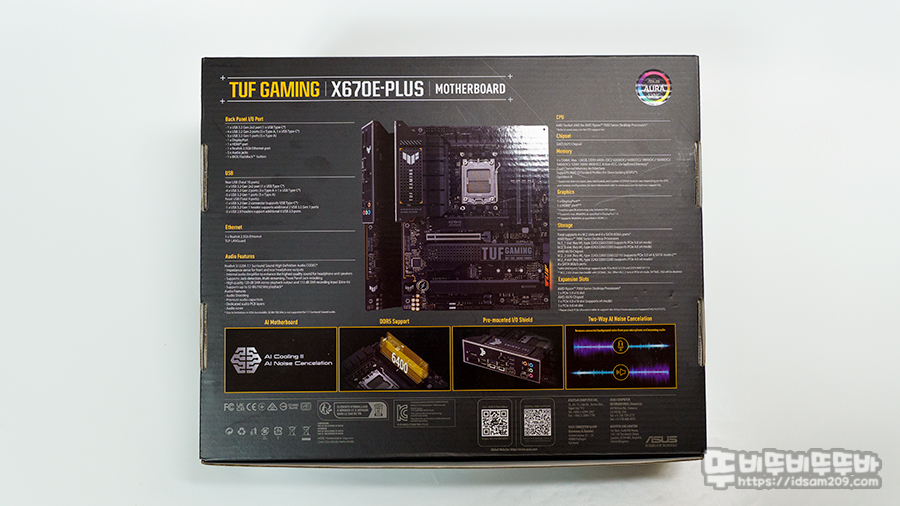

패키지 뒷면에는 스펙 정보를 다루고 있는데요.

AMD(소켓 AM5) / AMD X670E / 전원부: 14+2 페이즈 / 메모리 최대 128GB DDR5 6400MHz (PC5-51200) / VGA 연결 PCIe5.0 x16 / 저장장치 SATA3: 4개 / M.2: 4 개( PCIe 3.0 1개, 4.0 2개, 5.0 1개 ), Realtek 2.5Gb 이더넷 / Realtek S1220A 7.1채널 오디오, +12V RGB 헤더(4핀): 1개 / +5V ARGB 헤더(3핀): 3개 등을 확인할 수 있습니다.

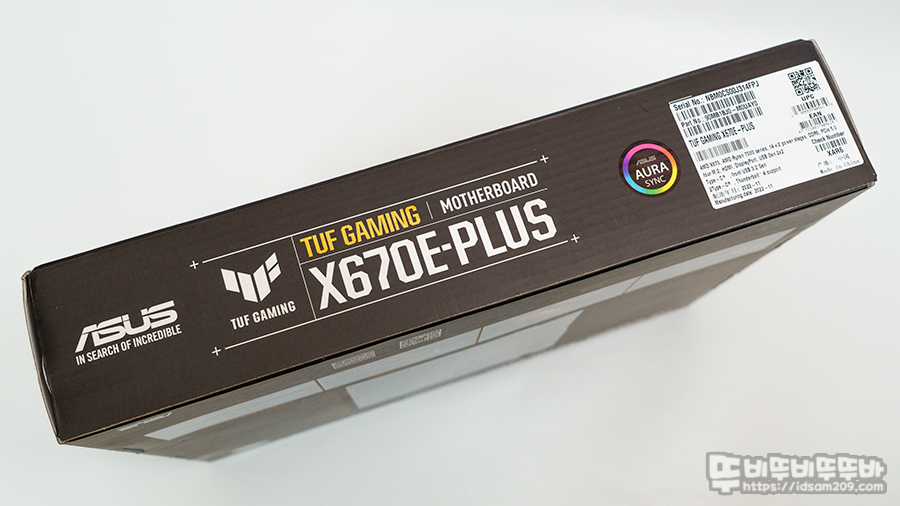

패키지 측면 인쇄 모습.

패키지에서 유일하게 찾아볼 수 있는 한글 내용.

제품은 ASUS TUF Gaming X670E-PLUS STCOM 메인보드 이외에 사용 설명서, 드라이브 DVD, TUF 인증서 및 스티커, ASUS 워크 스토리지 안내서, SATA 케이블 2개, M.2 SSD 스탠드오프 및 고정나사, SSD용 스펀지로 구성되어 있습니다.





    제품 살펴보기

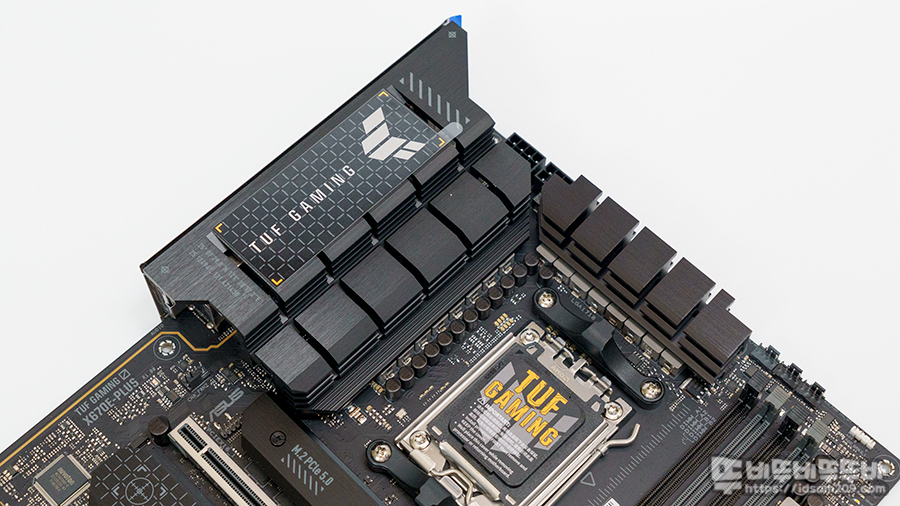

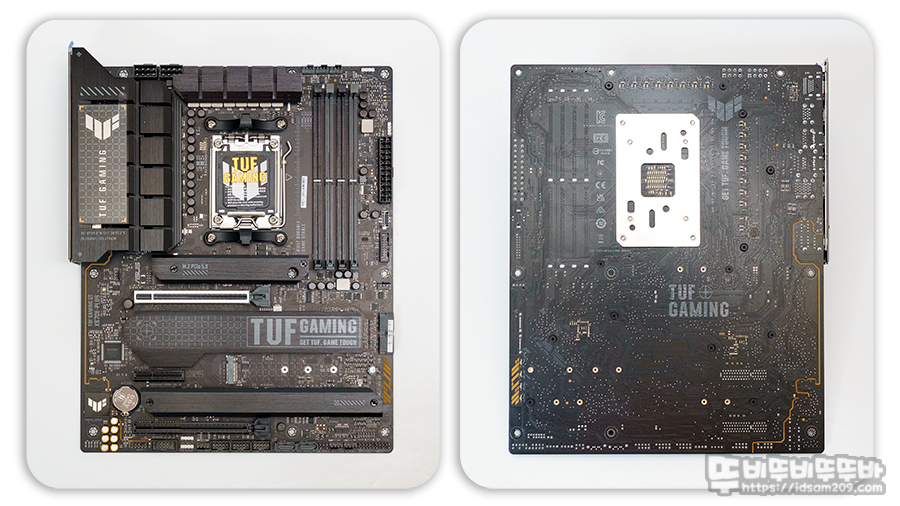

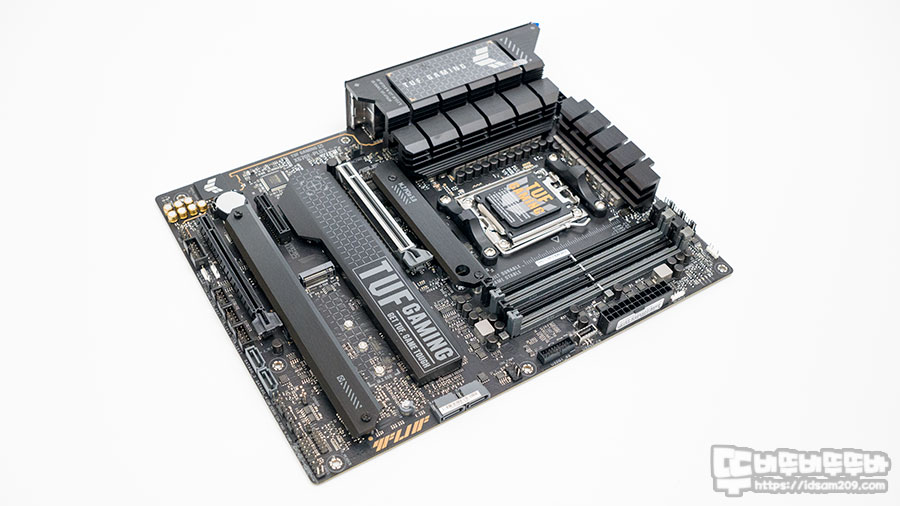

ASUS TUF Gaming X670E-PLUS STCOM 메인보드는 ATX 폼팩트 디자인에 AM5 소켓이 적용된 제품으로 전체적인 레이아웃에서 전원부 및 M.2 슬롯 그리고 X670 칩셋이 부착된 위치에 넓고 길게 부착된 히트싱크를 지원하는 게 눈에 띕니다.

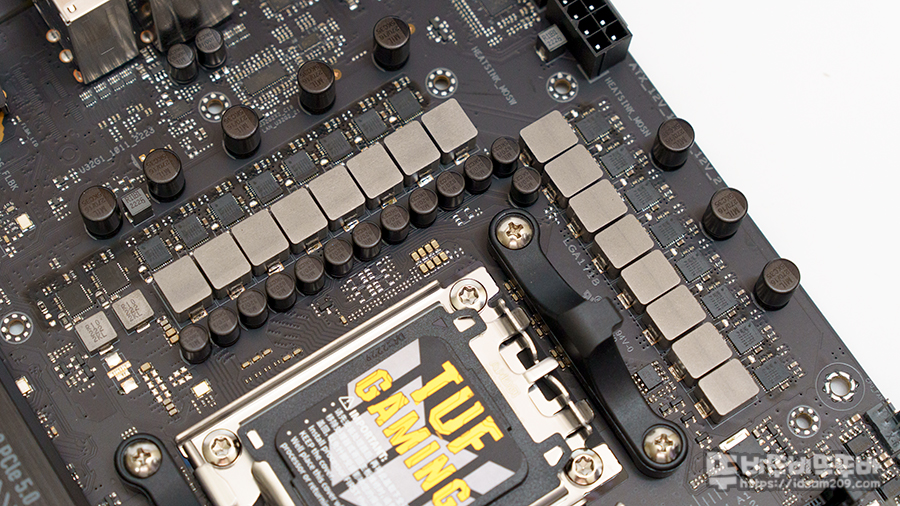

I/O 포트와 전원부를 커버하는 커다란 히트싱크를 분리해 보면 14+2 페이즈 전원부를 확인할 수 있으며 각각 70 암페어를 처리할 수 있어 CPU의 안정적인 전력 공급 및 성능을 제공하는 동시에 레귤레이터에 집중되는 발열을 줄이기 위한 8층 레이어 설계가 돋보입니다.

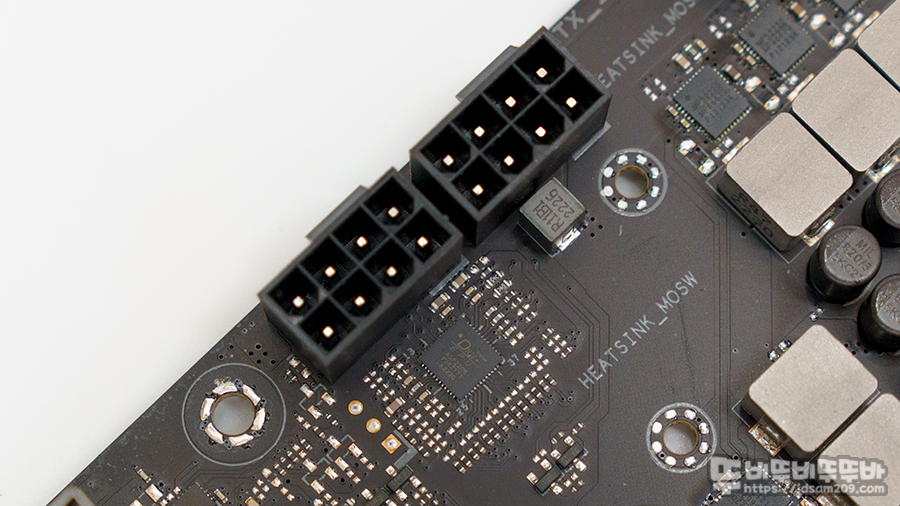

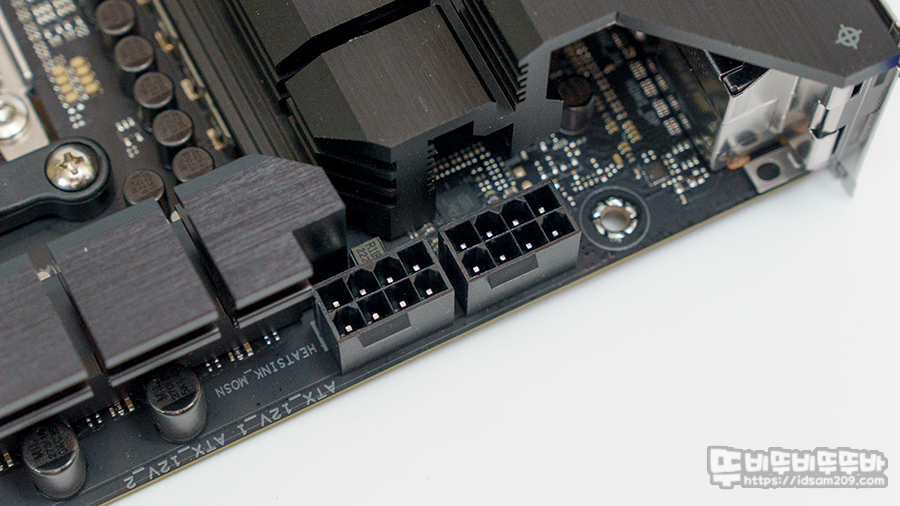

8+8핀 구성의 CPU 보조 전원부 모습과 Digi+ VRM 컨트롤러 모습.

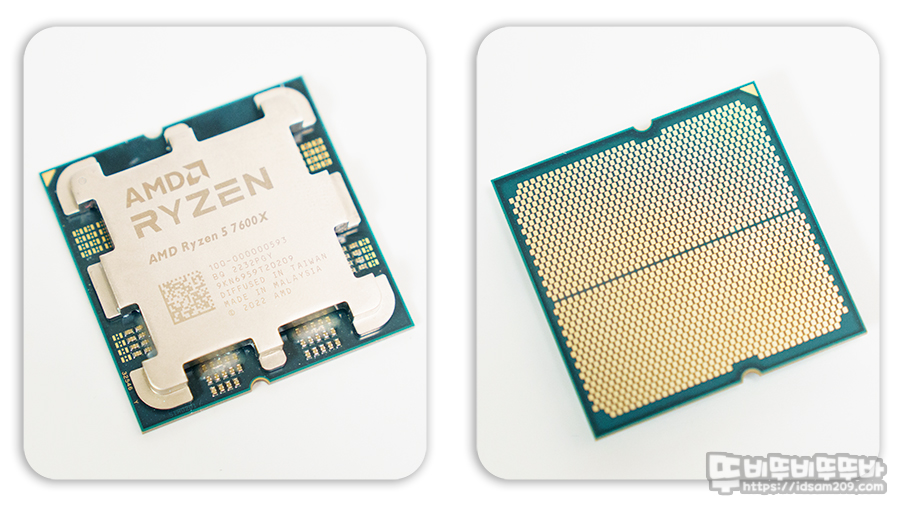

AMD 5세대 라이젠 라파엘(Raphael)은 5nm 공정을 사용한 Zen4 아키텍처가 적용된 모델로 소켓 방식이 기존 인텔과 동일한 LGA 방식으로 변경되어 더 이상 무뽑기를 경험하지 않게 되었지만 반대로 메인보드 CPU 핀 훼손을 주의해야 하는 상황이 되었습니다.

라이젠 4세대 버미어와 다르게 RDNA2 아키텍처 기반의 그래픽을 내장하고 있으며 VP9, AV1 코덱지원 및 HDMI 2.1과 DP2.0 조합으로 최대 4대의 디스플레이 연결이 가능한 만큼 외장 그래픽카드가 없더라도 컴퓨터를 기본적으로 사용하는데 불편함이 없어졌습니다.

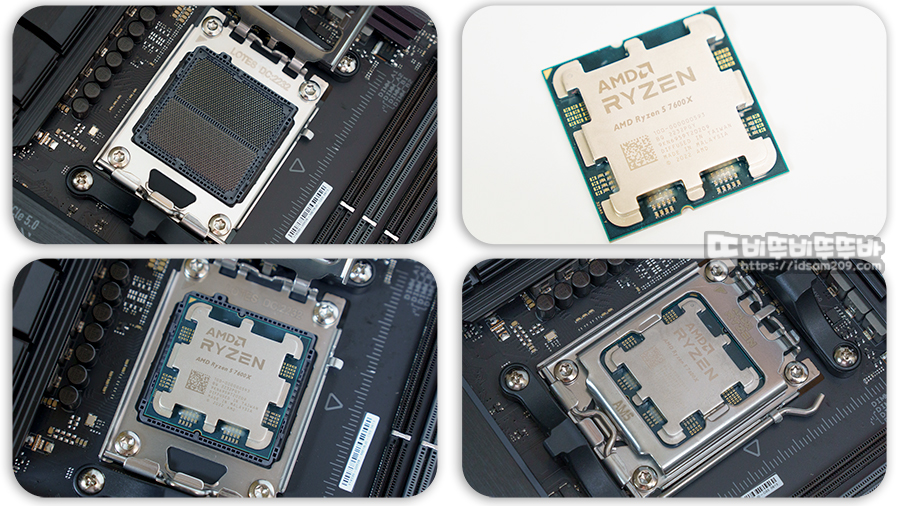

새로운 AM5 소켓에 5세대 라파엘 CPU를 장착한 모습.

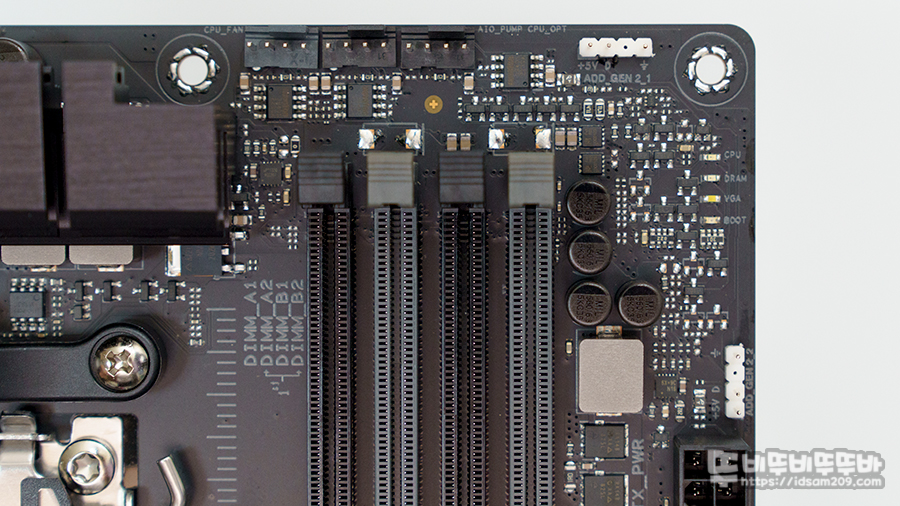

DDR5를 지원하는 메모리 슬롯 이전과 동일한 듀얼 채널 디자인으로 슬롯당 32GB, 4개를 모두 활용 시 128GB까지 사용이 가능하며 노멀 5200MHz 클럭에서 최대 6400MHz(OC) 클럭 (PC5-51200)를 합니다.

메인보드의 중요 커넥터 부분을 확인해 보면 메인보드 상단에 CPU Fan, AIO Pump, CPU Opt 4핀 커넥터와 +5V ARGB 3핀 커넥터 2개를 확인할 수 있는데 대부분의 PC 튜닝 제품이 +5V ARGB 제품으로 출시되기에 시스템 조립의 편리성을 위해 상단에 몰려있는 구성은 정말 좋은 거 같네요.

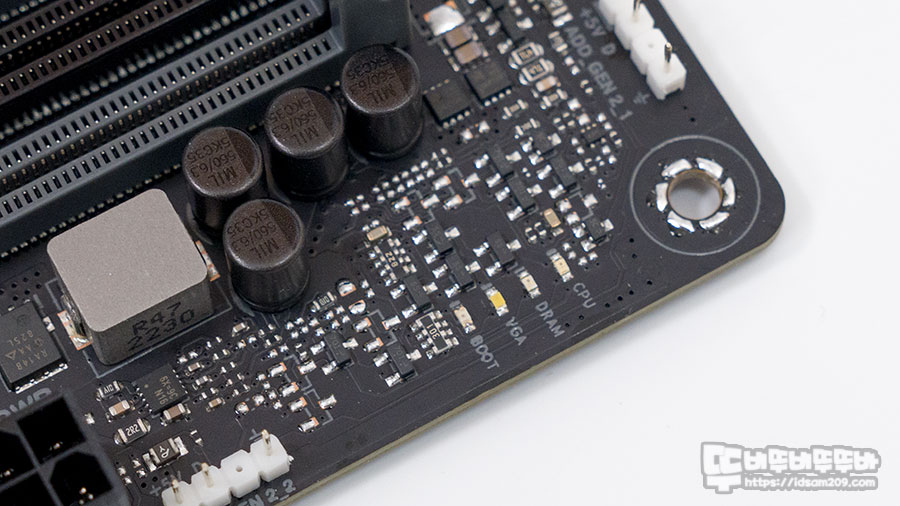

특히 시스템 조립 또는 부팅 시 상태를 알려주는 Q-LED를 기본으로 제공하고 있어 해당 LED에 점등 시 관련된 부품의 연결 상태를 점검해보시면 빠르게 대처가 가능하고요.

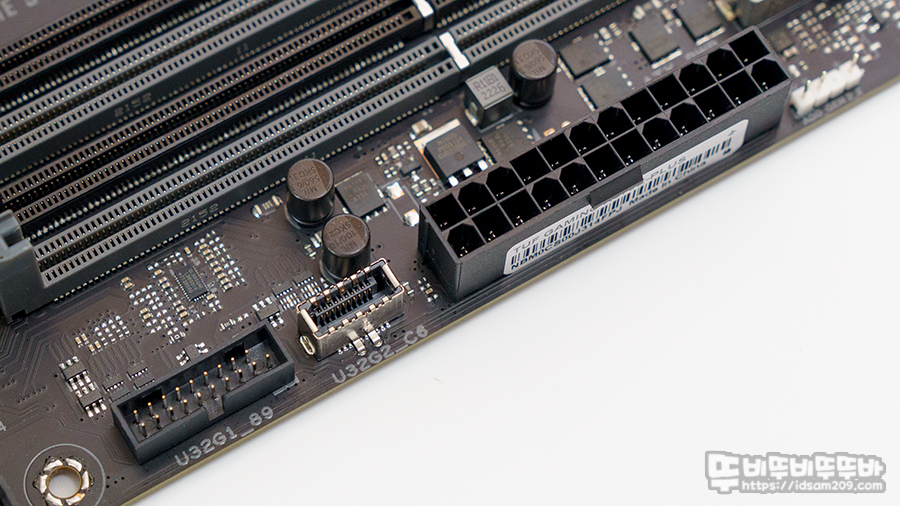

전면부 USB 3.2 Gen 1 29핀 헤더와 USB 3.2 Gen2 Type-C 헤더를 동시에 지원하고 있어 USB Type-C 포트를 지원하는 케이스와 지원하지 않는 케이스 모두 활용도 가능합니다.

메인보드의 중간 부분 앞뒤와 하단부에 위치한 CHA_FAN 4개 구성으로 시스템 조립 시 전면과 후면의 쿨링팬 장착 시 적재적소에 사용이 가능하지만 아무래도 쿨링팬이 많이 들어가는 케이스라면 별도에 허브가 필요할 수 있으니 참고하시기 바랍니다.

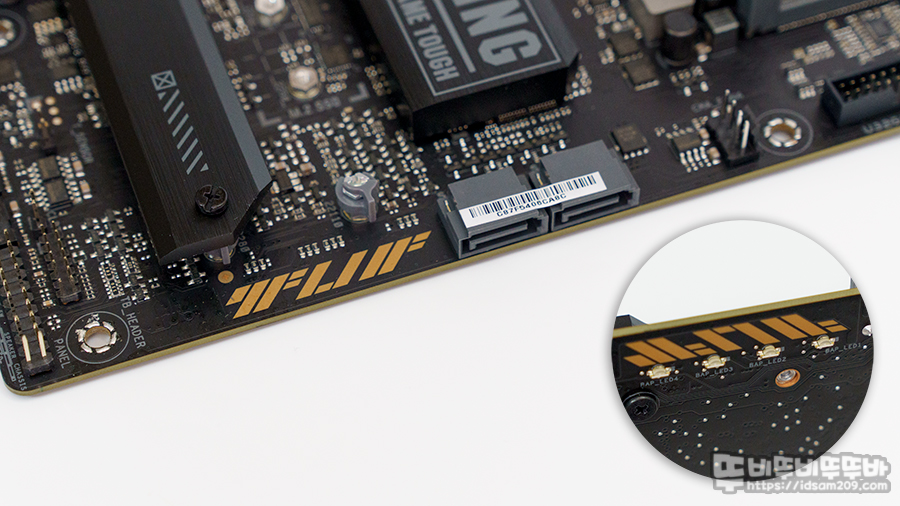

TUF 메인보드의 아이덴티티라 할 수 있는 엣지면에 로고 라이팅은 PCB 바닥면을 통해서 윗부분으로 간접 투과되는 방식이기에 블랙컬러 케이스 샤시에 반사되어 표현되는 컬러가 은근히 좋긴 하지만 그래픽카드나 2.5" SSD 장착 등 잘 눈에 띄지 않을 수 있으니 참고하시고요.

전면 SATA 1/2 포트와 아래 SATA 3/4 포트는 조금 적은 느낌이지만 M.2 SSD 슬롯이 많이 제공되는 만큼 M.2 SSD 활용이 좋은 선택이 될 거 같으며 M.2_2 슬롯을 PCIe 3.0 X4 모드로 사용 시 SATA 1/2 포트 사용이 안 되는 만큼 M.2 SSD 2번 슬롯을 사용 시 참고하기 바랍니다.

메인보드 하단에 CHA_FAN과 W_Pump 4핀 커넥터 그리고 케이스 I/O 헤더 그 위로 USB4 선더볼트 헤더 구성을 확인할 수 있고요.

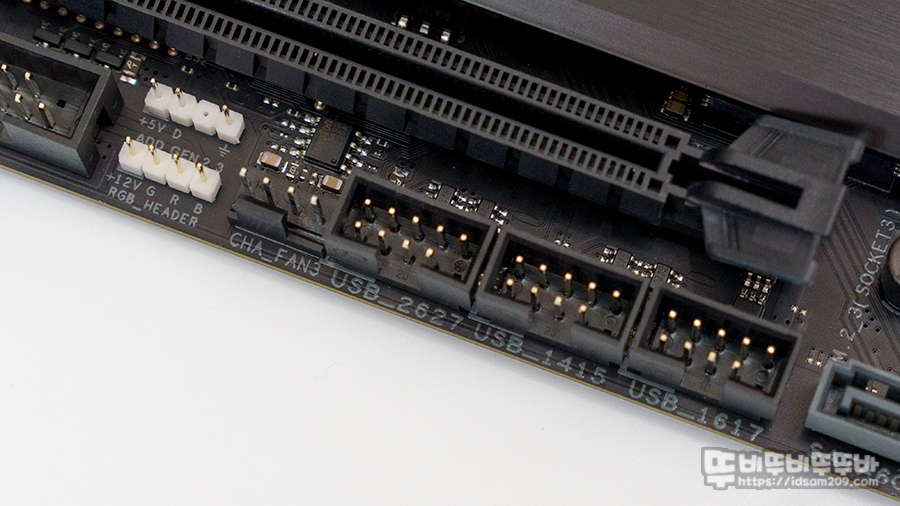

그 뒤로는 USB 2.0 헤더 2개 CHA_FAN 커넥터 +12V RGB 헤더와, +5V ARGB 헤더 그리고 전면 오디오 헤더 모습이 보이네요.

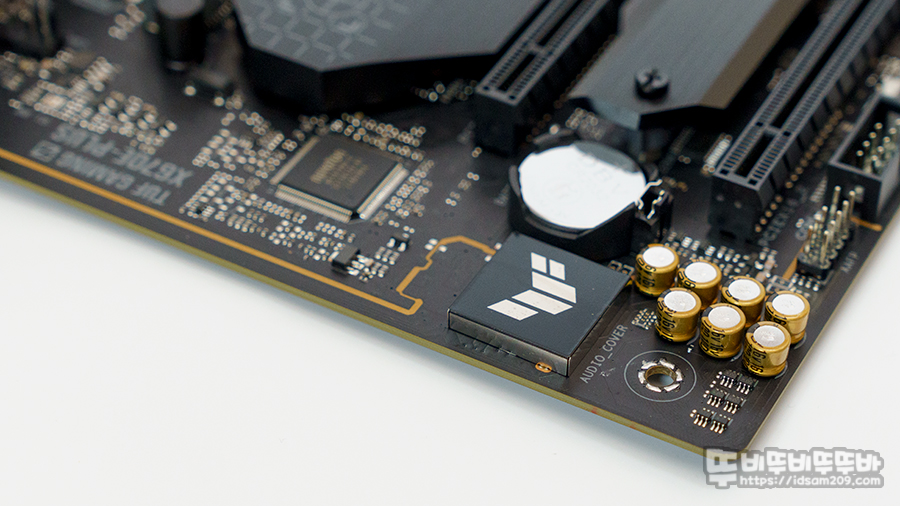

사운드 부는 TUF 게이밍 로고가 새겨진 커버, 아날로그 신호의 노이즈 유입을 방지 오디오 쉴딩 라인 및 전용 오디오 PCB 설계에 프리미엄 오디오 캐패시터 사용한 Realtek S1220A 오디오 칩을 32비트/192kHz 고품질 오디오와 DTS 사운드를 지원합니다.

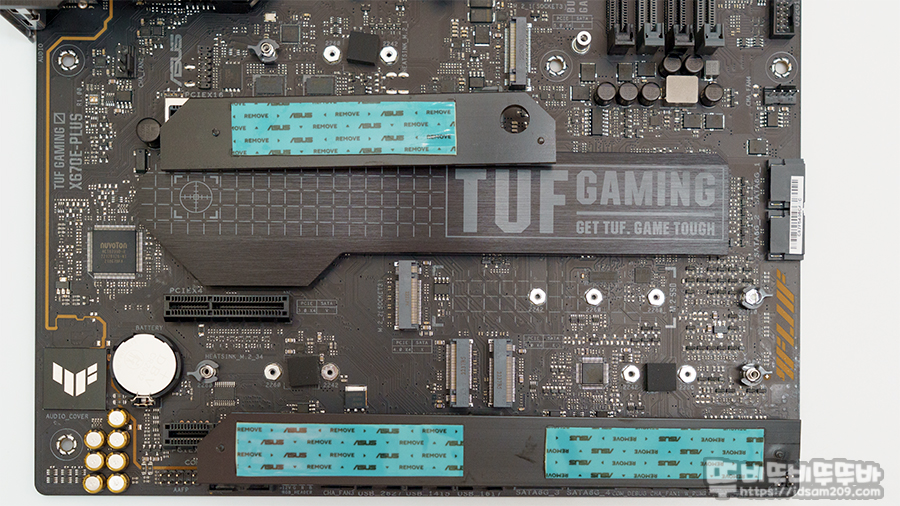

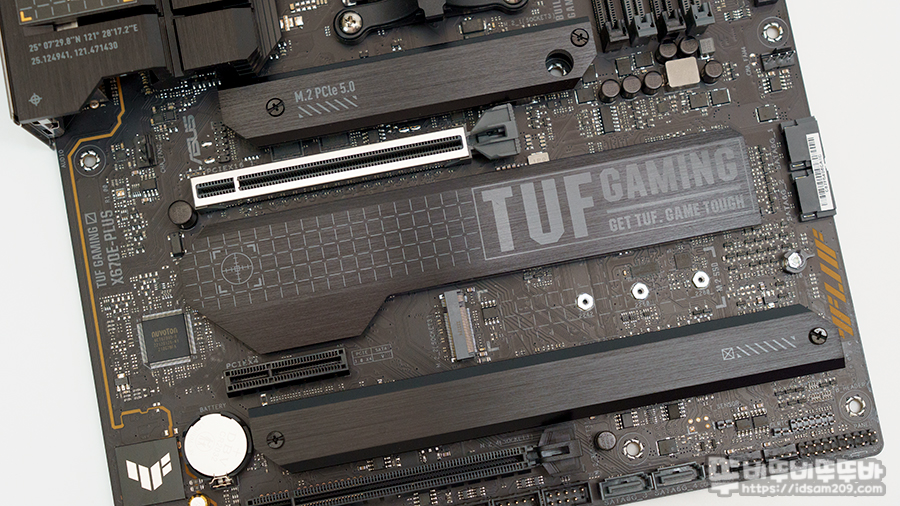

제품의 많은 부분을 사용하는 M.2 SSD는 CPU 아래에 PCIe 5.0을 지원하는 M.2 소켓과 칩셋 아래에 PCIe 3.0을 지원하는 소켓, 그 아래 PCIe 4.0을 지원하는 2개의 소캣으로 구분되어 있는데요.

M.2 슬롯에는 Q-Latch가 기본으로 적용되어있어 레버를 돌리는 거로 M.2 SSD를 고정할 수 있기에 편리하게 사용할 수 있습니다.

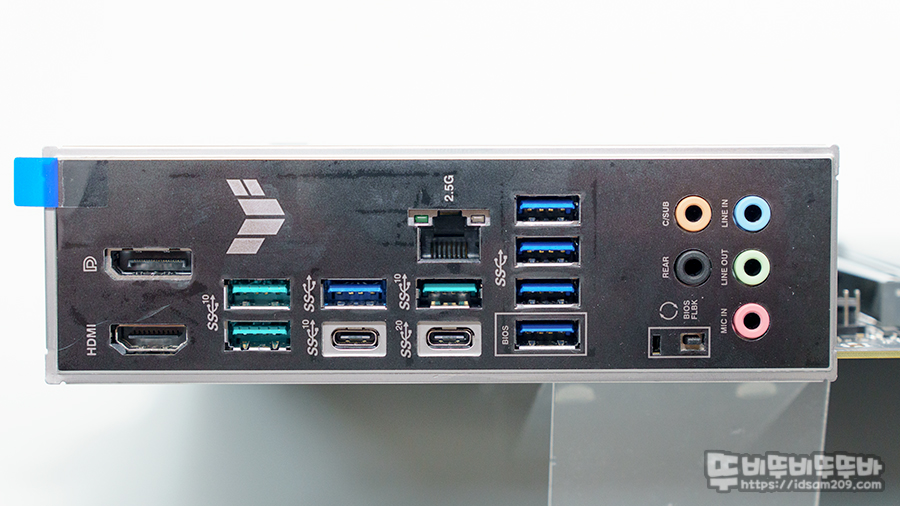

뒷면 I/O 포트는 CPU의 내장 그래픽을 사용할 수 있는 DP 포트 / HDMI 포트 / 초록색으로 보이는 USB 3.2 Gen 2 포트 / 파란색으로 보이는 USB 3.2 Gen 1 포트, USB 3.2 Gen 2 Type-C 포트 2개 / 리얼텍 2.5GB 이더넷 / BIOS FlashBack 버튼과 관련 USB 포트 그리고 가상 7.1 채널을 지원하는 사운드 포트를 확인할 수 있으며 I/O 포트에는  정전기 방전으로 손상을 방지하는 ESD 가이드가 적용되어있어 안심하고 사용할 수 있습니다.





    마무리



지금까지 AM5 소켓이 적용된 ASUS TUF Gaming X670E-PLUS STCOM를 포토 리뷰로 살펴보았습니다.



밀리터리 등급을 받은 TUF Gaming 시리즈인 X670E-Plus 모델은 ASUS의 X670E 라인업 중 Wi-Fi 모듈이 없는 모델로는 가장 메리트 있는 가격으로 판매되고 있지만 이전 시리즈보다 높은 가격으로 판매되기에 시스템 업그레이드 시 부담이 될 수밖에 없지만 극한 오버가 아니라면 적당히 사용하기 좋은 전원부 구성 그리고 LED 튜닝 효과를 위한 LED 쿨링팬이 많이 장착되는 시스템에도 부족함이 없이 사용할 수 있는 구성이기에 PCIe 5.0을 지원하는 메인보드 중에 나름 저렴하게 판매되는 ASUS TUF Gaming X670E-PLUS STCOM 메인보드를 추천드리며 리뷰를 마칩니다.



계속해서 신박한 제품 리뷰를 이어가겠습니다.



" 이 사용기는 STCOM으로부터 제품을 대여로 작성한 사용기입니다. "
